приборы квантовой электроники / ЛР4
.docxМИНИСТЕРСТВО НАУКИ И ВЫСШЕГО ОБРАЗОВАНИЯ РОССИЙСКОЙ ФЕДЕРАЦИИ
федеральное государственное автономное образовательное учреждение
высшего образования
«НАЦИОНАЛЬНЫЙ ИССЛЕДОВАТЕЛЬСКИЙ
ТОМСКИЙ ПОЛИТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ»
Инженерная школа новых производственных технологий
Обеспечивающее подразделение: Отделение материаловедения
Направление подготовки: 12.03.02 Оптотехника
ООП: Оптико-электронные приборы и системы
ОТЧЁТ
ПО ЛАБОРАТОРНОЙ РАБОТЕ №4
«Исследование кинетики лазерного излучения при диафрагмировании выходного луча»
дисциплина «Приборы квантовой электроники»
Выполнили:
студенты группы 4В11 _________________
Проверил:
доцент, к.ф.-м.н. ОМ, ИШНПТ _________________ Зыков И.Ю.
Томск – 2024
Цель работы: проанализировать, как меняется кинетика лазерного излучения в режиме свободной генерации при уменьшении диафрагмы.
Выполнение работы:
Накачка производится напряжением 1000 В, меняя диафрагму, фиксируем полученные осциллограммы накачки и генерации
Линия ниже - генерация, линия выше - накачка.

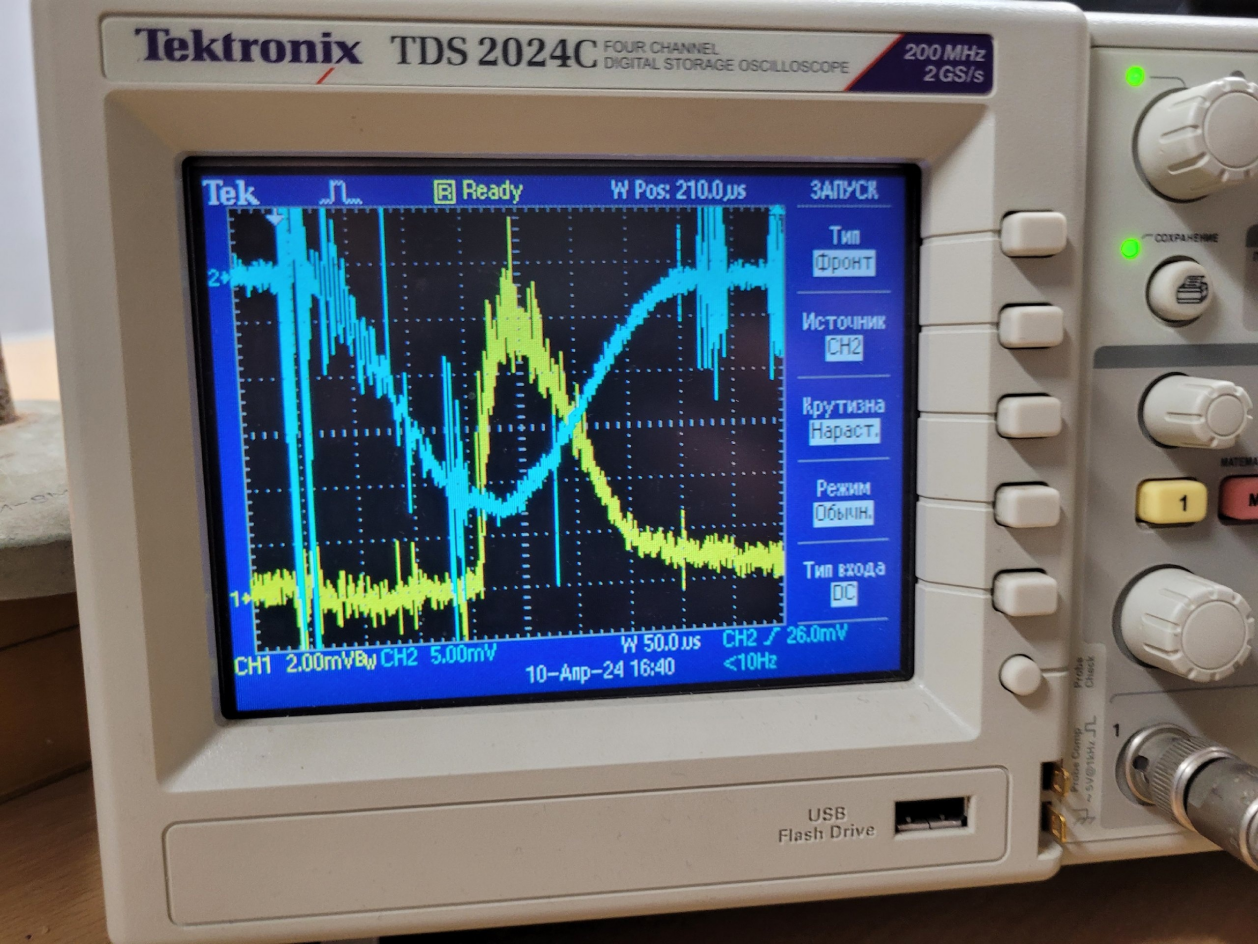

Рисунок 1. Генерация и накачка при 1000 В в отсутствие диафрагмы (диаметр отверстия 6 мм)

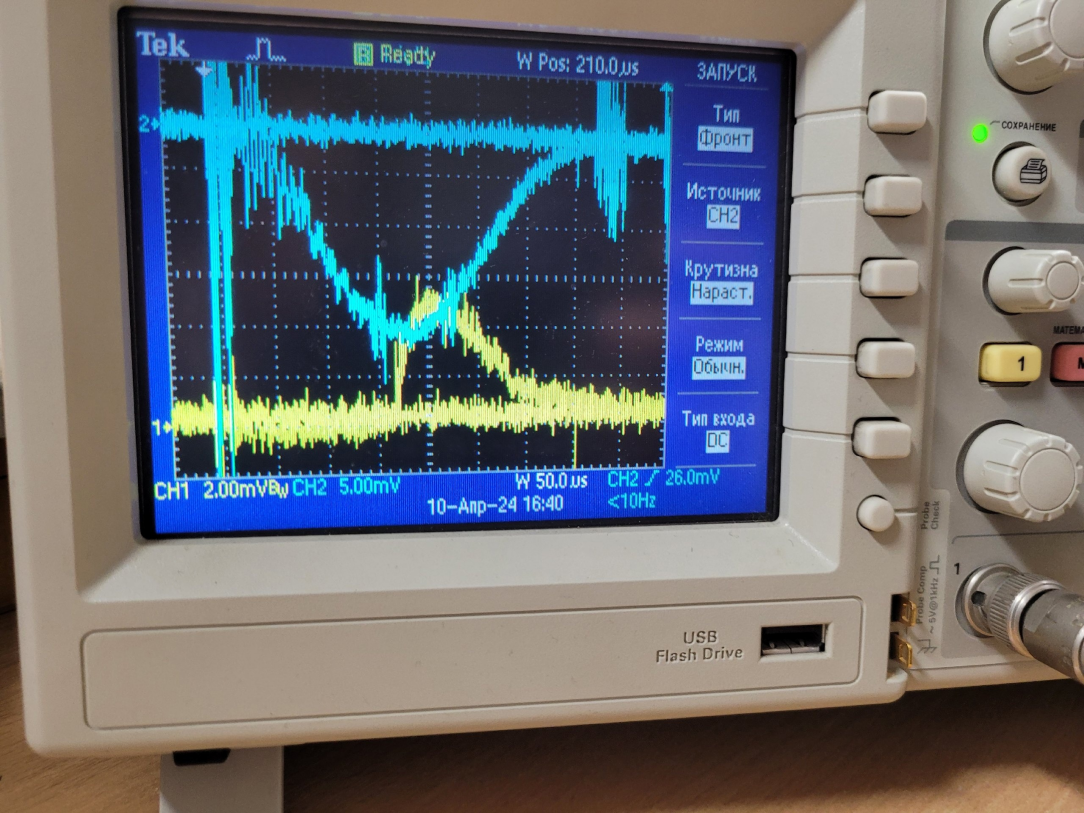

Рисунок 2. Генерация и накачка при 1000 В с диафрагмой диаметром 5,5 мм

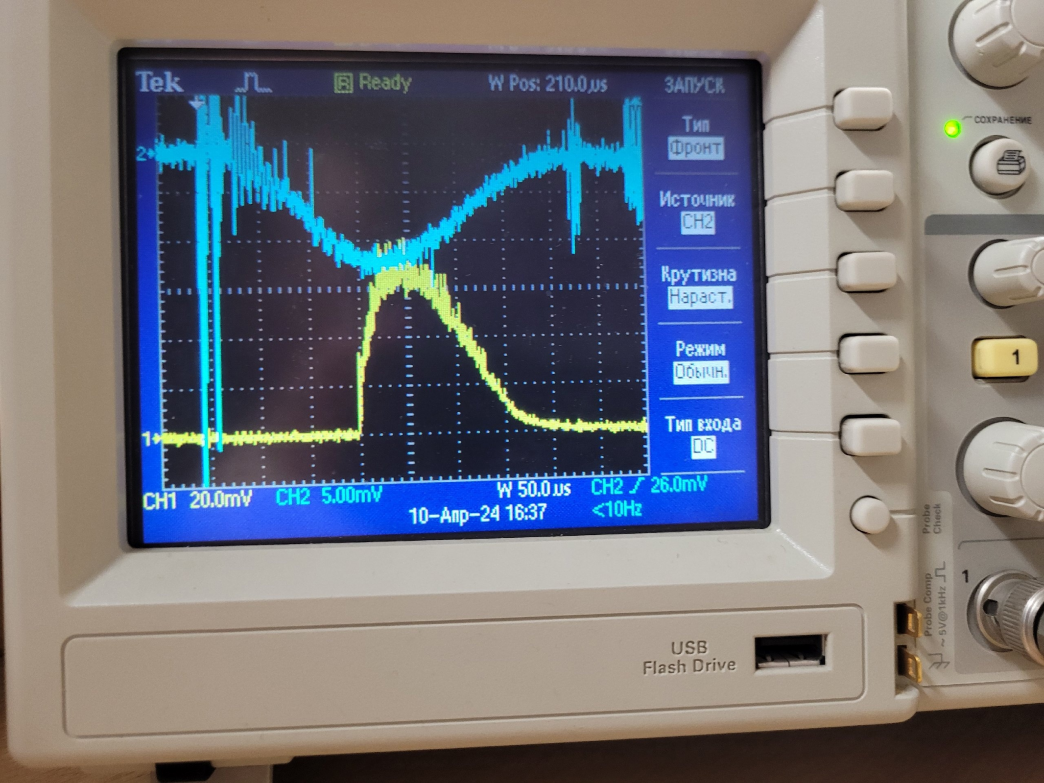

Рисунок 3. Генерация и накачка при 1000 В с диафрагмой диаметром 3,5 мм

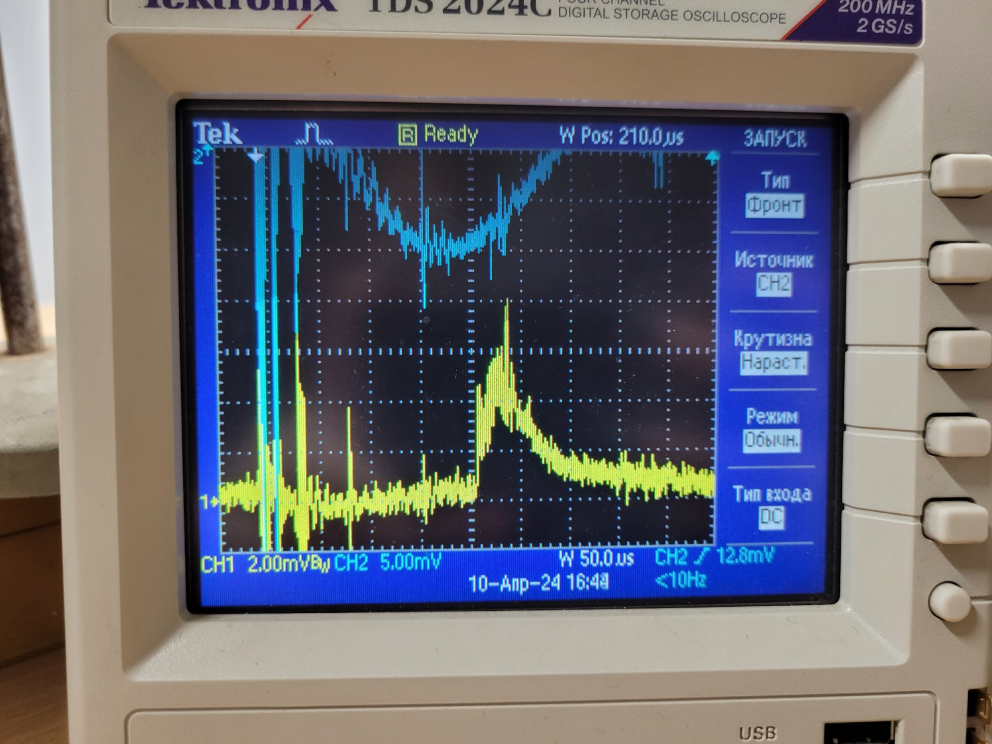

Рисунок 4. Генерация и накачка при 1000 В с диафрагмой диаметром 3 мм

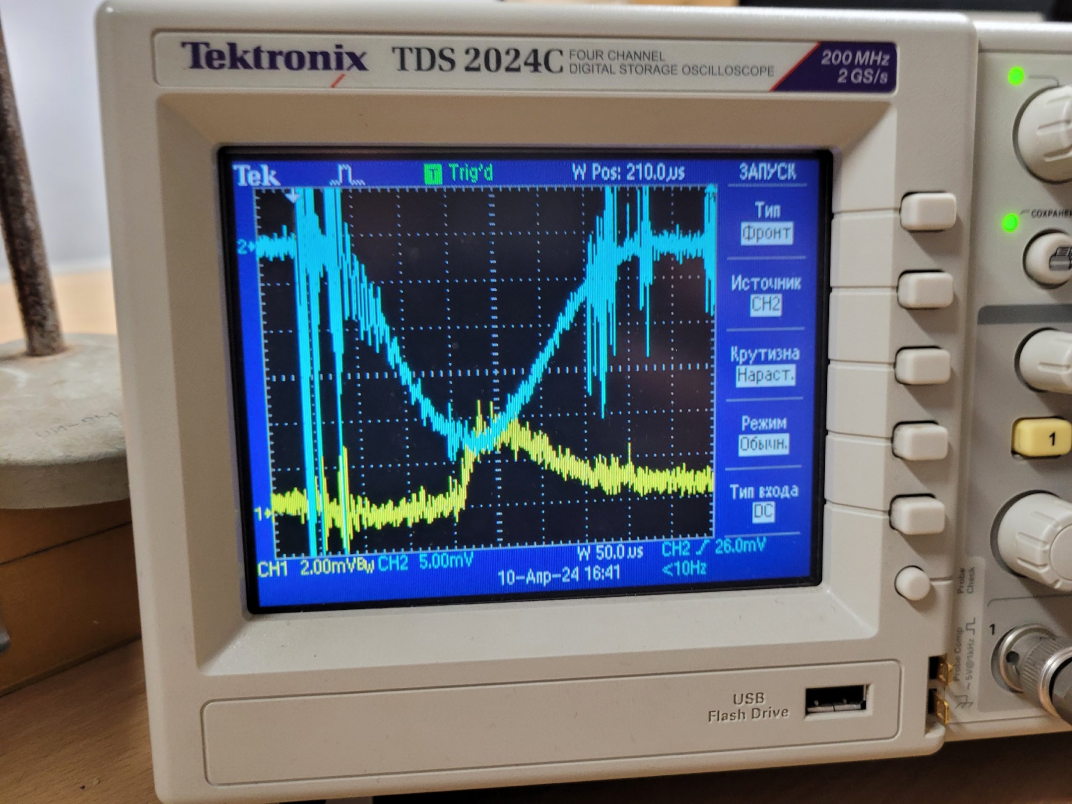

Рисунок 5. Генерация и накачка при 1000 В с диафрагмой диаметром 2,5 мм
Рисунок 6. Генерация и накачка при 1000 В с диафрагмой диаметром 2 мм
Рисунок 7. Генерация и накачка при 800 В с диафрагмой диаметром 2 мм
Рисунок 8. Пичковая структура генерации излучения

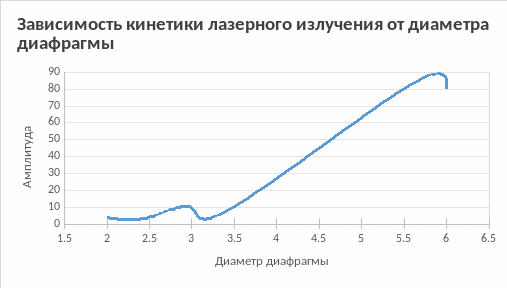

Вывод: в ходе выполнения лабораторной работы были проведены исследования изменения кинетики лазерного излучения при изменении диаметра диафрагмы, по полученным данным можно сделать вывод о том, что при уменьшении диаметра диафрагмы уменьшается напряжение генерации, также проанализировав зависимость временной задержки от изменения диаметра диафрагмы можно сделать вывод, что временная задержка с уменьшением диафрагмы становится больше.
