ОТЧЁТ

ПО ЛАБОРАТОРНОЙ РАБОТЕ №3

«Исследование изменений энергетических характеристик неодимового лазера при диафрагмировании выходного луча »

дисциплина «Приборы квантовой электроники»

Выполнили:

студенты группы 4В11 _________________

Проверил:

доцент, к.ф.-м.н. ОМ, ИШНПТ _________________ Зыков И.Ю.

Томск – 2024

Цель работы:

Исследовать влияние диафрагмы на энергию генерации и энергосъём лазера. Построить зависимость Eг и энергосъёма от площади диафрагмы.

Выполнение работы

Таблица 1. Результаты измерений

1. U, В	Eг, мДж	Энергосъем, мДж/мм3
   D = 6 мм S =
   1000	60	0,02
   1500	170	0,06
   D = 5,5 мм S = 23,76
   1000	50	0,021
   1500	135	0,0568
   D = 3,5 мм S = 9,6
   1000	15	0,0156
   1500	40	0,0416
   D = 3 мм S = 7,1
   1000	5	0,00704
   1500	15	0,02113
   D = 2,5 мм S = 4,9
   1000	4,5	0,00918
   1500	8,5	0,01735
   D = 2 мм S = 3,14
   1000	1,5	0,00478
   1500	4,5	0,01433

   Построить зависимость E_{генерации} от S _{диафрагмы}

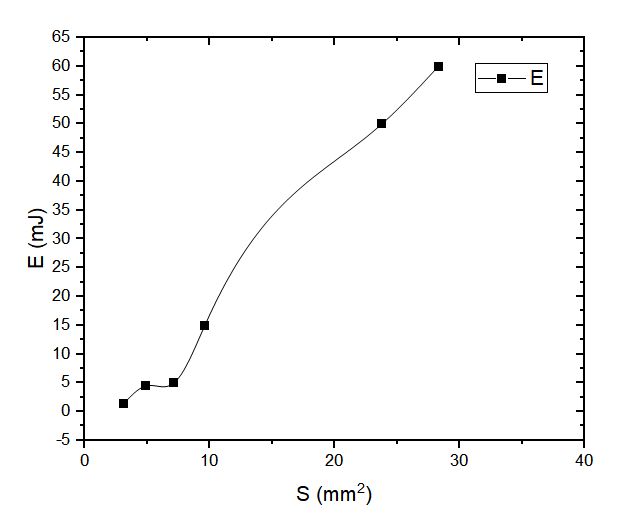

Рисунок 1. Зависимость E_{генерации} от S диафрагмы (при U_{накачки} = 1000 В)

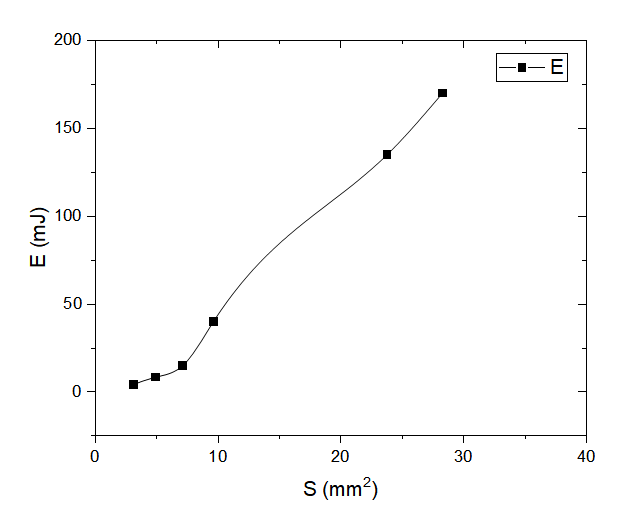

Рисунок 2. Зависимость E_{генерации} от S диафрагмы (при U_{накачки} = 1500 В)

2. Построить зависимость энергосъема от S _{диафрагмы}

Энергосъем:

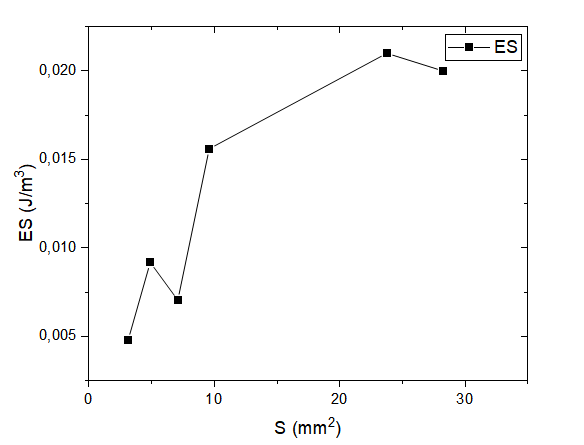

Рисунок 3. Зависимость энергосъема от S диафрагмы (при U_{накачки} = 1000 В)

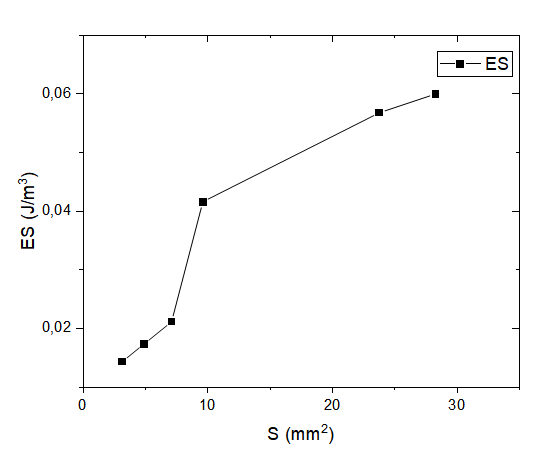

Рисунок 4. Зависимость энергосъема от S диафрагмы (при U_{накачки} = 1000 В)

Вывод: в рамках данной лабораторной работы были измерены диаметры диафрагм с помощью бинокулярного микроскопа, проведены измерения энергии генерации при различных размерах диафрагм и напряжениях накачки. Построены зависимости : E_{генерации} = f (S_{диафрагмы}), ЭС = f (S_{диафрагмы}).

Из графиков зависимостей можно сделать вывод, что с увеличением площади диафрагмы возрастает и энергия генерации, зависимость близка к линейной, она прослеживается при

U_{накачки} = 1500 В и U_{накачки} = 1000 В.

При увеличении площади диафрагмы возрастает и энергосъем, Зависимость нелинейная.
