ОТЧЕТ
ПО ЛАБОРАТОРНОЙ РАБОТЕ №2
Изучение базовых логических элементов и устройств на их основе
дисциплина "Электроника 2.2"
Выполнил:
студент группы 4В11 _________________
Проверил:
канд. тех. наук, доцент ОЭИ ИШНКБ _________________ П.В. Сорокин
Томск - 2023
1. ЦЕЛЬ РАБОТЫ
Ознакомиться с основными логическими функциями и реализующими их элементами, развивает навыки в составлении уравнений, описывающих логические узлы, их минимизации и синтеза схем с конкретным назначением.
2. ПРОГРАММА РАБОТЫ
1. Провести минимизацию БФ по заданию преподавателя одним из известных вам способов.
Заданная
функция:
Произведём минимизацию функции методом карт Карно:
Таблица 1. Карта Карно
|
|
|
|
|
|
0 |
1 |
0 |
1 |
|
1 |
1 |
0 |
0 |
|
0 |
1 |
0 |
0 |
|
0 |
0 |
0 |
0 |
Функция
в базисе И-НЕ :
Построим таблицу истинности (табл.2) и теоретическую диаграмму процесса (рис. 1)
Реализуем данную логическую функцию в базисе И-НЕ в программе Multisim (рис.2)
Получим экспериментальную осциллограмму (рис.3) и сравним её с теоретической диаграммой.
A Таблица 2. Таблица истинности |
B |
C |
D |
F
|
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
1 |
1 |
0 |
0 |
1 |
0 |
0 |
0 |
0 |
1 |
1 |
0 |
0 |
1 |
0 |
0 |
1 |
0 |
1 |
0 |
1 |
1 |
0 |
1 |
1 |
0 |
0 |
0 |
1 |
1 |
1 |
1 |
1 |
0 |
0 |
0 |
1 |
1 |
0 |
0 |
1 |
0 |
1 |
0 |
1 |
0 |
0 |
1 |
0 |
1 |
1 |
0 |
1 |
1 |
0 |
0 |
0 |
1 |
1 |
0 |
1 |
0 Рис. 1. Теоретическая диаграмма процесса |
1 |
1 |
1 |
0 |
0 |
1 |
1 |
1 |
1 |
0 |
Рис. 2. Принципиальная схема процесса, реализованная в базисе И-НЕ
A

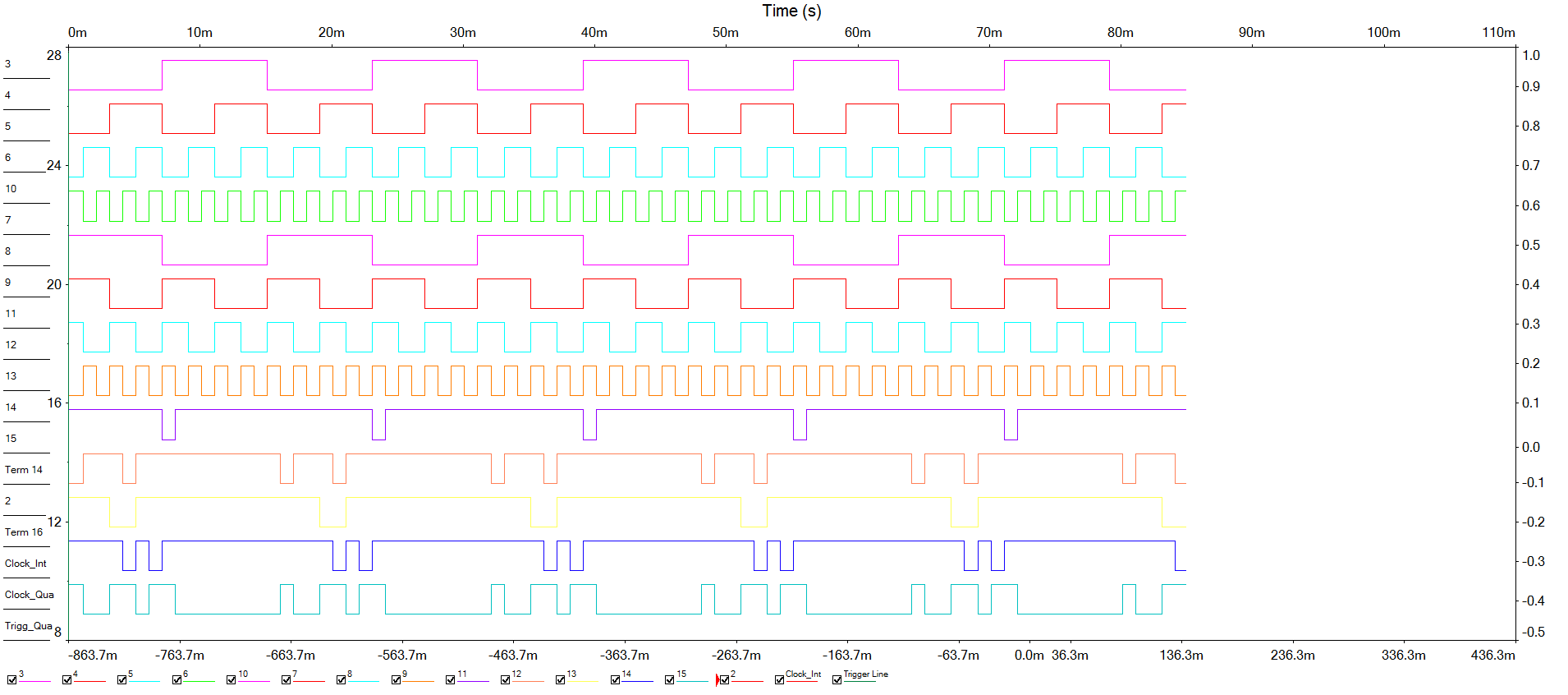

Рис. 3. Экспериментальная осциллограмма процесса
B
C
D
F
ВЫВОД
В ходе лабораторной работы были усвоены основные законы Булевой алгебры; приобретены навыки работы с булевыми функциями и со способом их минимизации - методом карт Карно; изучены принципы работы логических элементов И-НЕ; была собрана схема минимизированной БФ в программе Multisim на основе двойного счетчика 74LS193D и логических элементов 74AS00M, 74ALS00M, 74ALS20AM.
В результате эксперимента построена осциллограмма, совпадающая с теоретической диаграммой минимизированной заданной БФ, из чего следует, что БФ была минимизирована правильно, а принципиальная схема построена без ошибок.
