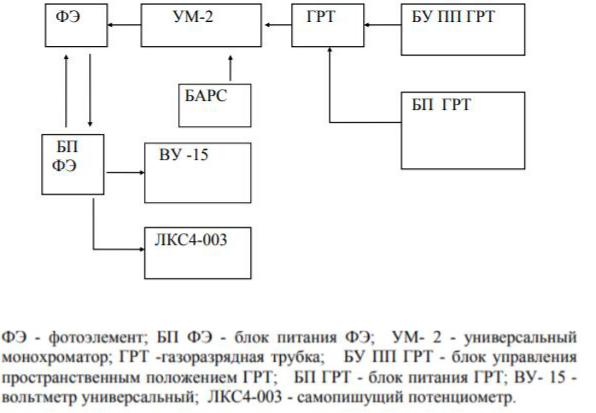

Рисунок 12. Блок-схема установки для изучения параметров тлеющего разряда

Блок питания ГРТ включает в себя трансформатор ТР-1, выпрямитель напряжения, состоящий из трех диодных мостов и магазина сопротивлений R и ГРТ. Напряжение на ГРТ измеряется с помощью вольтметра V, а ток разряда - амперметром A. При включении SB1 напряжение сети поступает на входную обмотку ТР-1. Напряжение с выходных обмоток 9-10, 11-12, 13-14 ФЭ БП ФЭ УМ-2 ГРТ БУ ПП ГРТ БП ГРТ ВУ -15 ЛКС4-003 БАРС поступает на выпрямитель, включающего три диодных моста VD1-VD2, VD3-VD4, VD5-VD6. Выпрямленное напряжение через магазин сопротивлений R1-R29 поступает на ГРТ. Изменение тока разряда осуществляется изменением сопротивления разрядной цепи с помощью магазина сопротивлений. На рис.5 представлена электрическая схема управления механизмом передвижения ГРТ относительно входной щели монохроматора УМ-2, которая включает электродвигатель D2, переключатели B3, SB4, концевые выключатели SB5 и SB6, обеспечивающие отключение питания электродвигателя в конечных позициях ГРТ.

31

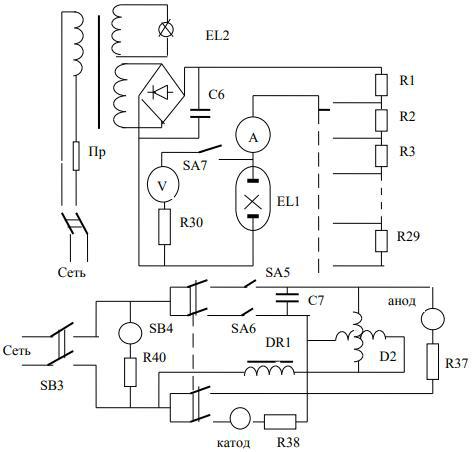

Рисунок 13. Принципиальная схема БП ГРТ и БУ ПП ГРТ

32

2. РЕЗУЛЬТАТЫ ЭКСПЕРИМЕНТАЛЬНЫХ ИССЛЕДОВАНИЙ СПЕКТРОВ СВЕЧЕНИЯ

2.1. АНАЛИЗ И ИДЕНТИФИКАЦИЯ СПЕКТРАЛЬНЫХ ЛИНИЙ ИЗЛУЧЕНИЯ АТОМОВ ОДНО И ДВУХВАЛЕНТНЫХ МЕТАЛЛОВ

ГРАДУИРОВКА МОНОХРОМАТОРА

Для того, чтобы с помощью монохроматора можно было определять длины волн линий исследуемого спектра, монохроматор необходимо проградуировать, т.е. установить зависимость между длиной волны, линий и делениями барабана о.

Градуировку МДР-2 в области 400–800 нм проводим с помощью ртутного разряда, линии спектра которого хорошо известны (Приложение 1)

Измерим зависимость интенсивности излучения от угла поворота дифракционной решётки в монохроматоре. Экспериментальные данные представлены в таблице (Приложение 2) и на рис. 14.

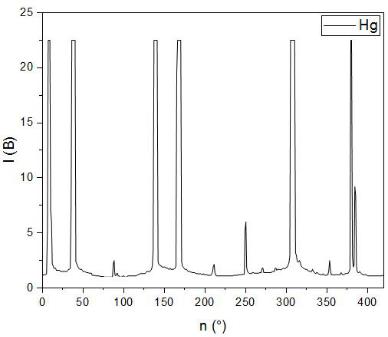

Рисунок 14. График зависимости интенсивности от угла поворота дифракционной решётки.

В таблице чувствительных линий указаны границы расположения цветов сплошного спектра и кривой спектральной чувствительности глаза.

33

Таблица 1. Таблица чувствительных линий ртутной лампы (ДРШ-250).

По полученным табличным данным строим градуировочный график.

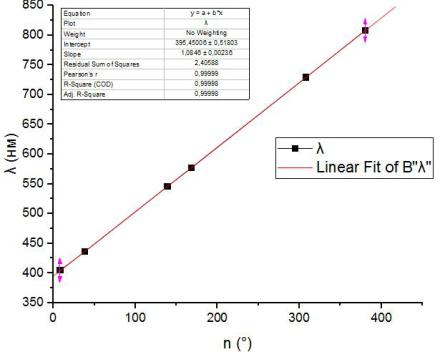

Рисунок 15. Градуировочный график для ртутной лампы.

ИЗУЧЕНИЕ СПЕКТРА ИЗЛУЧЕНИЯ ЩЕЛОЧНОГО МЕТАЛЛА

Измерим зависимость интенсивности излучения рубидия от угла поворота дифракционной решётки в монохроматоре. Экспериментальные данные представлены в таблице (Приложение 3) и на рис. 16. Затем выделим чувствительные линии и построим расшифрованный спектр изучаемого излучения.

34

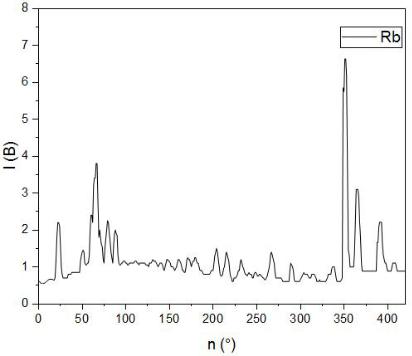

Рисунок 16. График зависимости интенсивности от угла поворота дифракционной решётки.

Таблица 2. Таблица чувствительных линий рубидия (Rb)

35

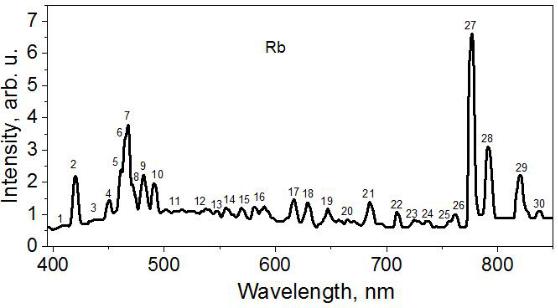

Рисунок 17. Расшифрованный спектр рубидия (Rb).

ИССЛЕДОВАНИЕ СПЕКТРОВ ИЗЛУЧЕНИЯ АТОМОВ ДВУХВАЛЕНТНЫХ МЕТАЛЛОВ

Аналогично прошлому эксперименту, проводим измерения. Результаты экспериментов для никеля приведены в приложении 4 на рисунке 18, для кадмия в приложении 5, на рисунке 20.

36

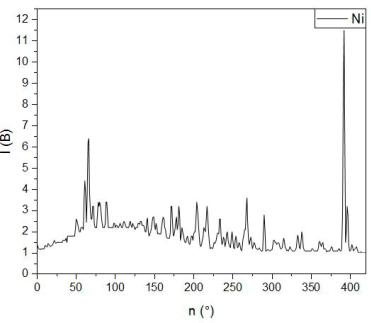

Рисунок 18. График зависимости интенсивности от угла поворота дифракционной решётки.

Таблица 3. Таблица чувствительных линий никеля (Ni)

37

Рисунок 19. Расшифрованный спектр никеля (Ni).

38

Проводим измерения для кадмия.

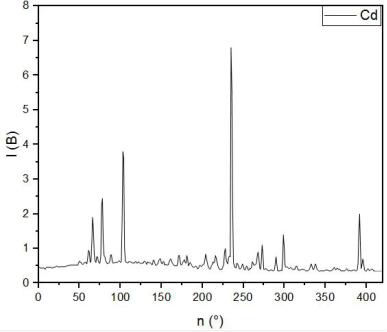

Рисунок 20. График зависимости интенсивности от угла поворота дифракционной решётки.

Таблица 4. Таблица чувствительных линий кадмия (Cd)

39

Рисунок 21. Расшифрованный спектр кадмия (Cd).
