Санкт-Петербургский Политехнический университет Петра Великого

Институт машиностроения, материалов и транспорта

Высшая школа машиностроения

ОТЧЕТ

по лабораторной работе №2

Дисциплина: САПР в машиностроении

Тема: Основные формообразующие операции

(Вариант 1)

Студент группы 3331505/10001 Гричачина А.А.

Преподаватель Солодилова Н.А.

Санкт-Петербург

2023 г.

Цель работы

Изучить основные формообразующие операции в КОМПАС-3D. Познакомиться с операциями: «Элемент Вращения» и «Вырезать вращением»; «Элемент выдавливания» и «Вырезать выдавливанием»; «Элемент по траектории» и «Вырезать по траектории».

Задание

Вариант 1

1. Вариант задания для построения модели операцией вращения (см. рисунок 1).

Рисунок 1 – Задание для операции вращения

2. На рисунке 2 изображён вариант задания для построения модели операцией выдавливания (вырезать выдавливанием).

Рисунок 2 – Задание для операции выдавливания

3. Вариант задания для построения модели кинематической операцией (см. рисунок 3).

Рисунок 3 – Задание для кинематической операции

Ход работы

1) Построение модели операцией вращения

Выбираем плоскость ZX и строим на этой плоскости «Эскиз1», делая эскиз определённым (+). Для этого избавляемся от всех степеней свободы, расставляя необходимые размеры и связывая основные из них с началом координат (см. рисунок 4).

Рисунок 4 – «Эскиз1»

Выделяем построенный «Эскиз1» и выбираем на панели «Элементы тел» функцию «Элемент выдавливания» и в «Параметрах» этой функции находим операцию «Элемент вращения» и применяем её (см. рисунок 5).

Рисунок 5 – «Элемент вращения»

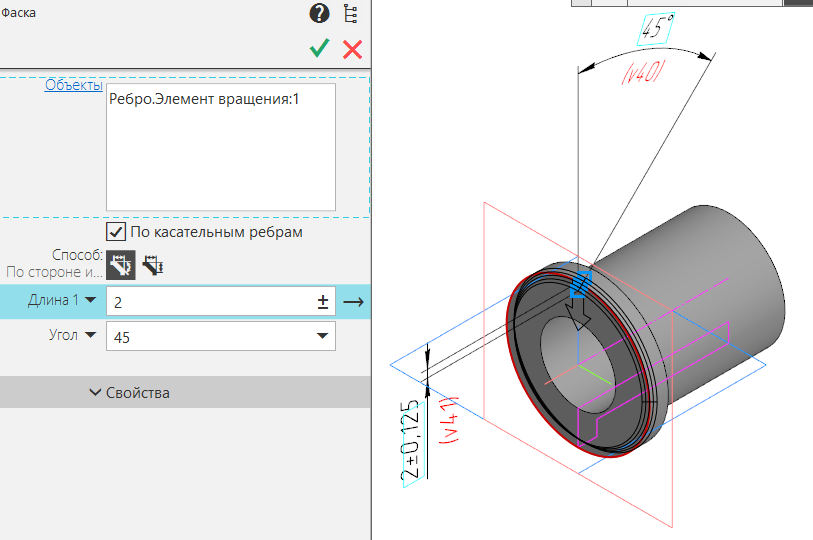

Выбираем на панели «Элементы тела» функцию «Скругление», в «Параметрах» этой функции находим операцию «Фаска» и применяем её (см. рисунок 6).

Рисунок 6 – Добавление фасок

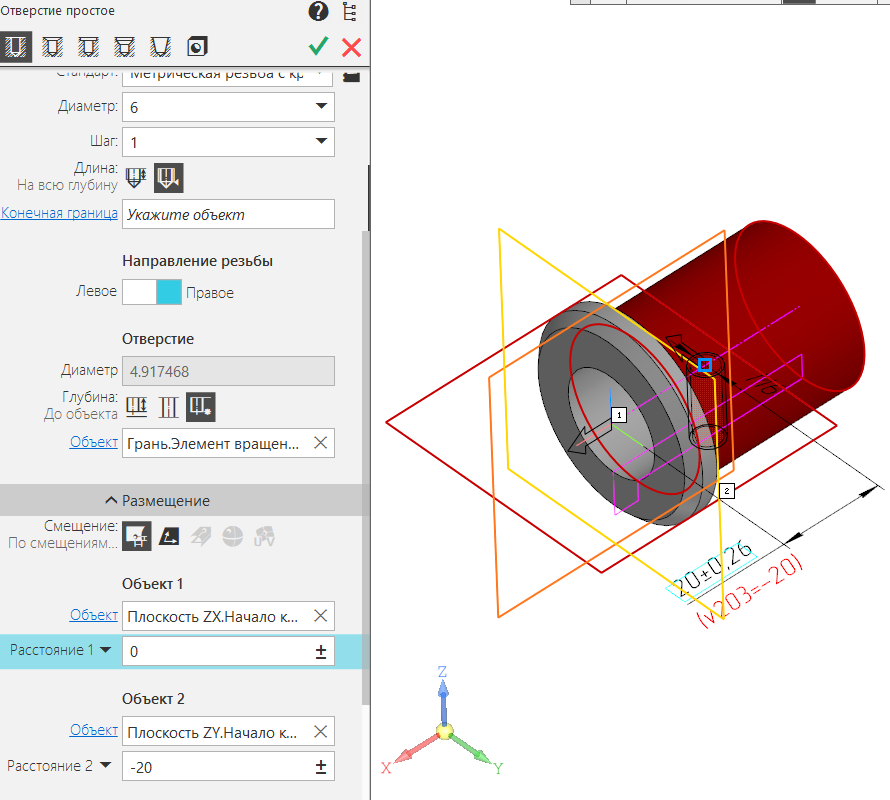

На панели «Элементы тела» нажимаем на функцию «Отверстие простое» и применяем ее два раза с заданными параметрами показанными на рисунке 7 и 8.

Рисунок 7 – Добавление первого отверстия

Рисунок 8 – Добавление второго отверстия

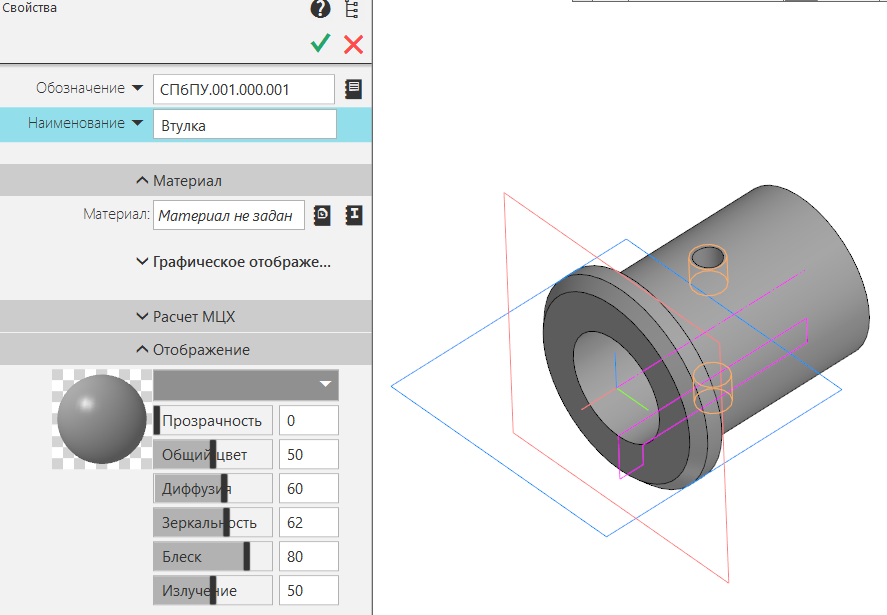

Вводим обозначение и название данной 3D-модели детали, ссылаясь на задание (см рисунок 9).

Рисунок 9 – Свойства 3D-модели

Получаем итоговую 3D-модель детали, дерево которой изображено на рисунке 10.

Рисунок 10 – Итоговая 3D-модель детали и полное дерево построения
