1. Определение сил и моментов, действующих на зубчатое колесо

А) Первое зубчатое колесо

Рис. 1

Тангенциальная, осевая и радиальная силы:

Возьмем проекции на оси:

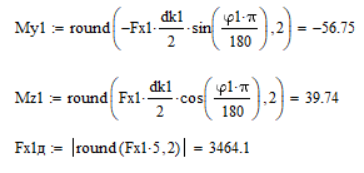

Находим сосредоточенный момент и силу зацепления

Б) Второе зубчатое колесо

Рис. 2

Тангенциальная, осевая и радиальная силы:

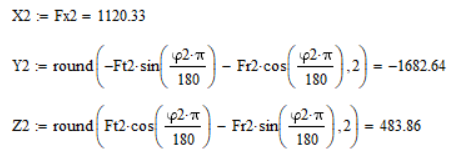

Возьмем проекции на оси:

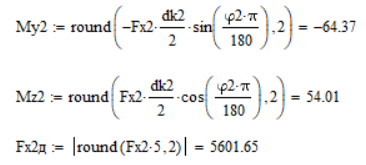

Находим сосредоточенный момент и силу зацепления

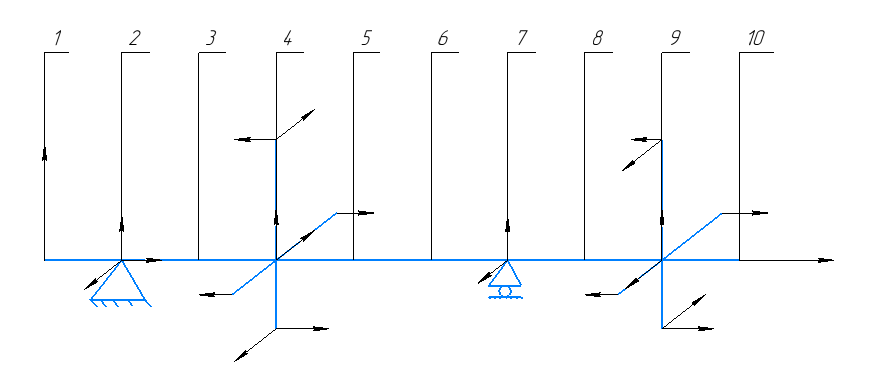

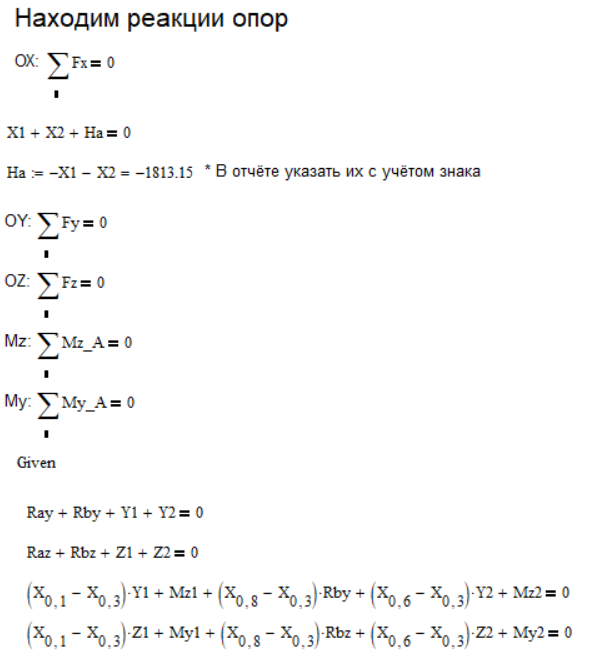

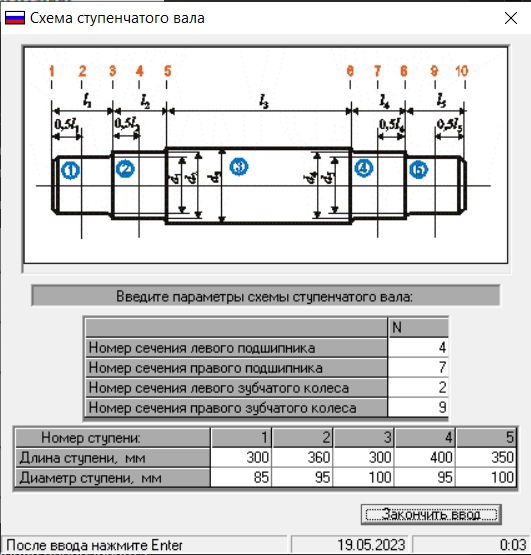

2. Определение реакций опор

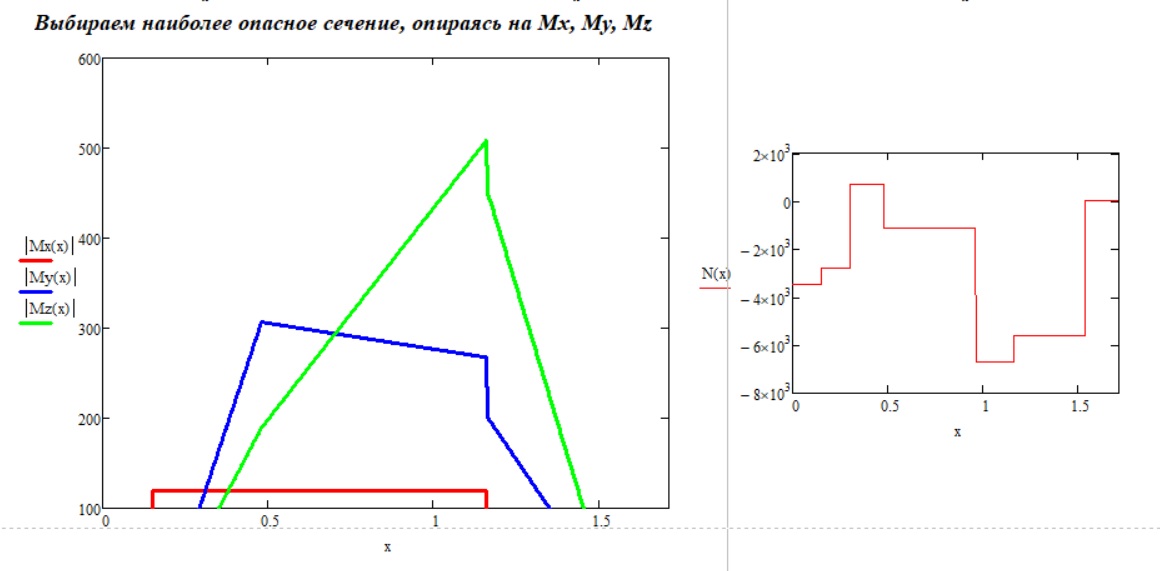

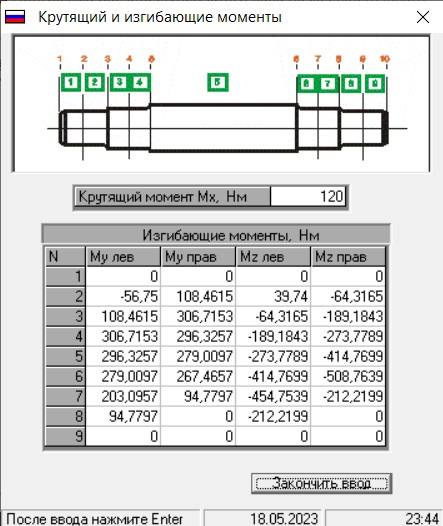

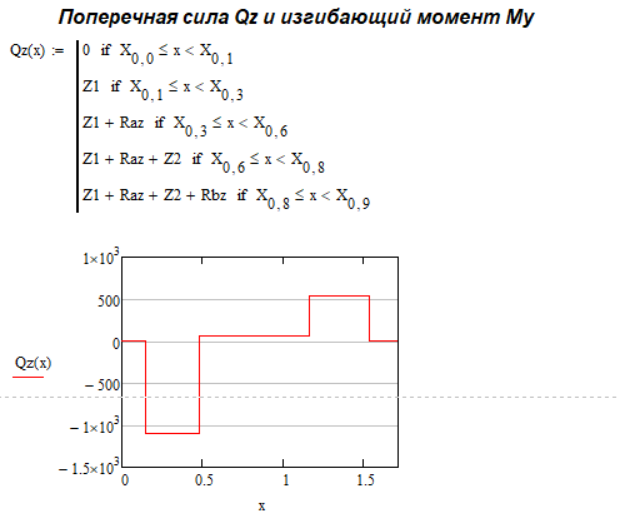

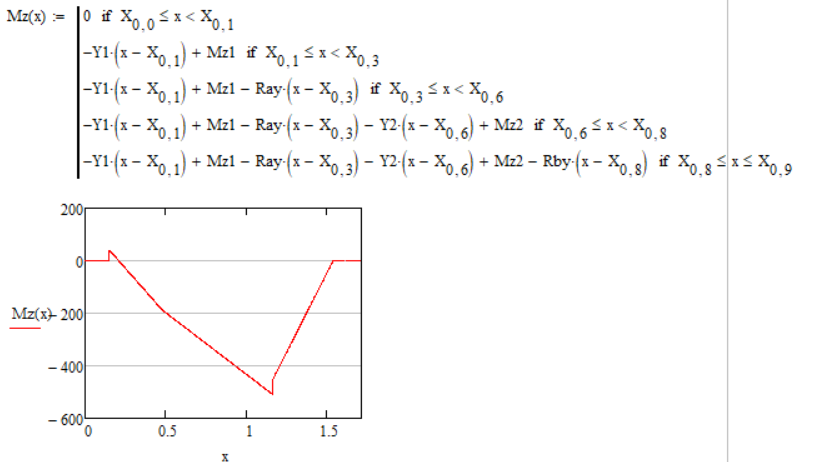

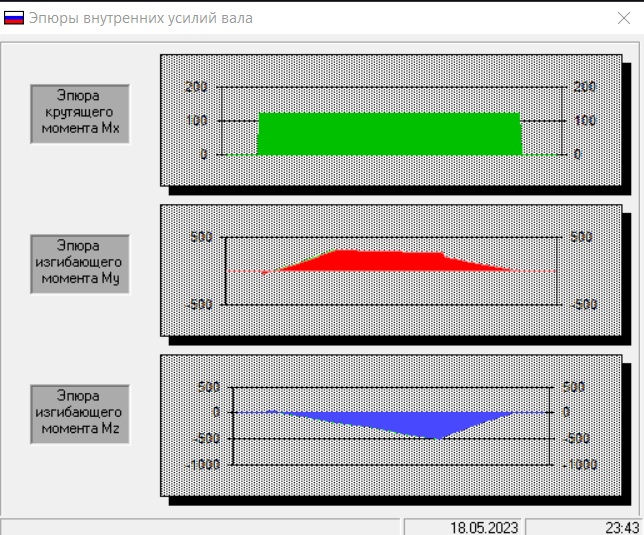

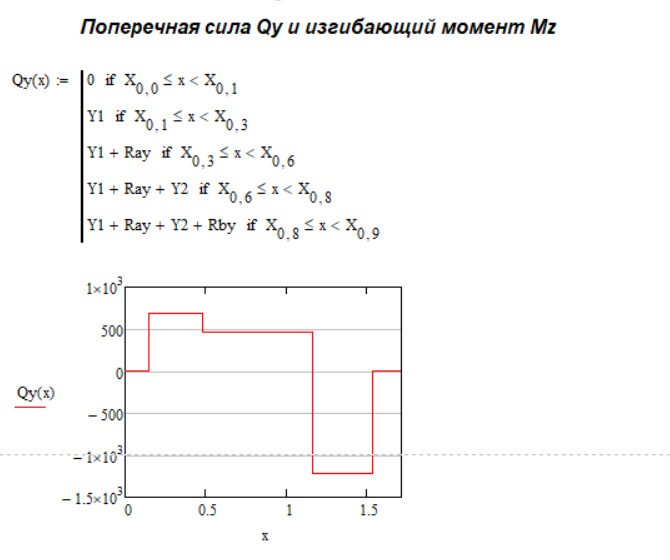

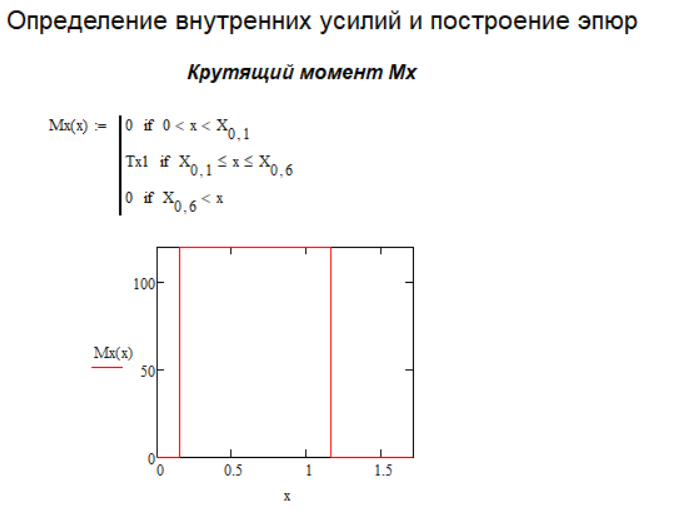

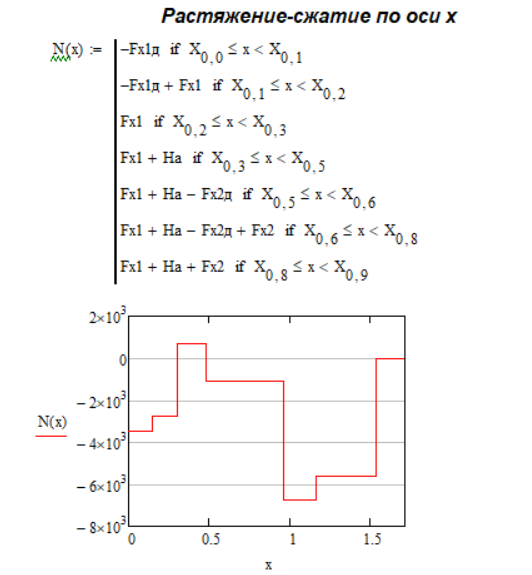

4.Построениме Эпюр внутренних усилий и моментов

0

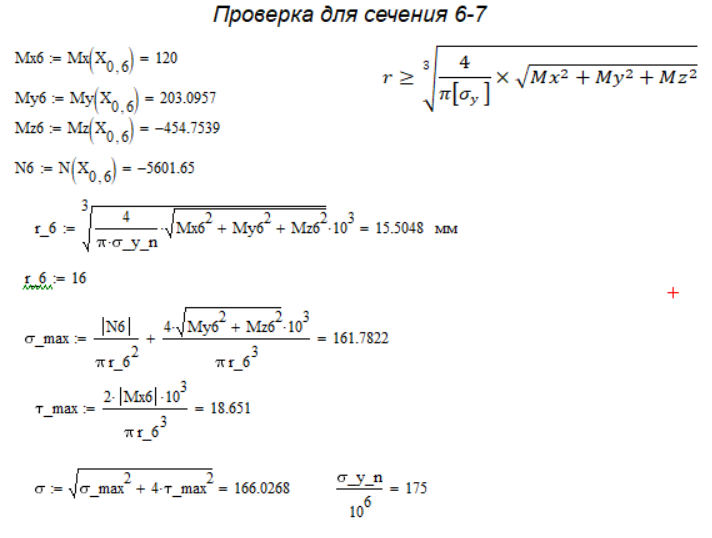

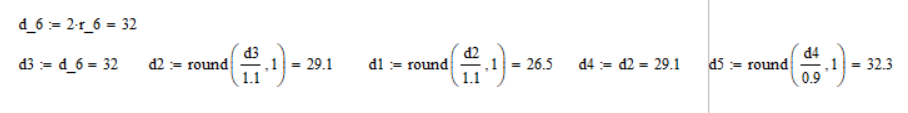

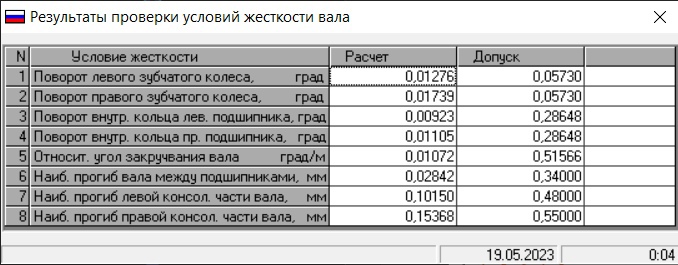

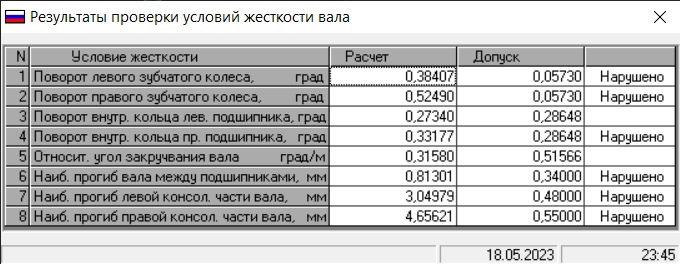

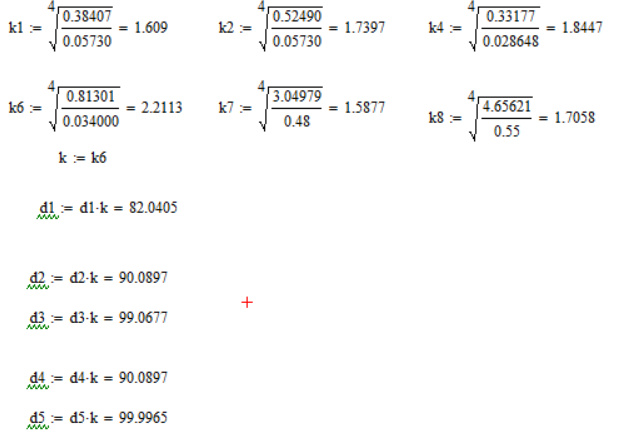

Выше приведён результат проверки на жёсткость.

7.2.Вторая проверка

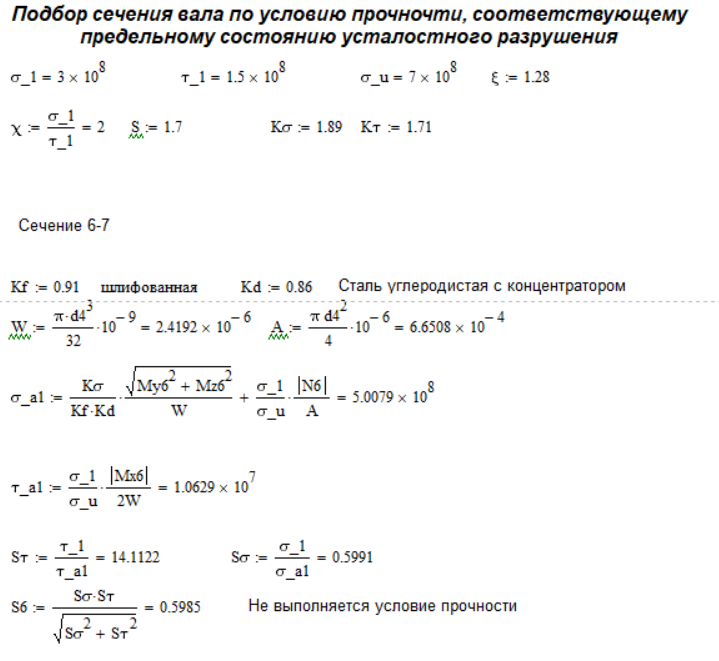

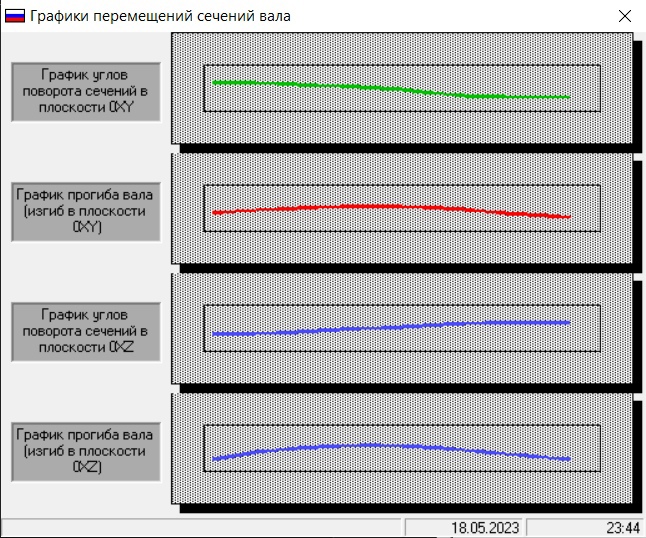

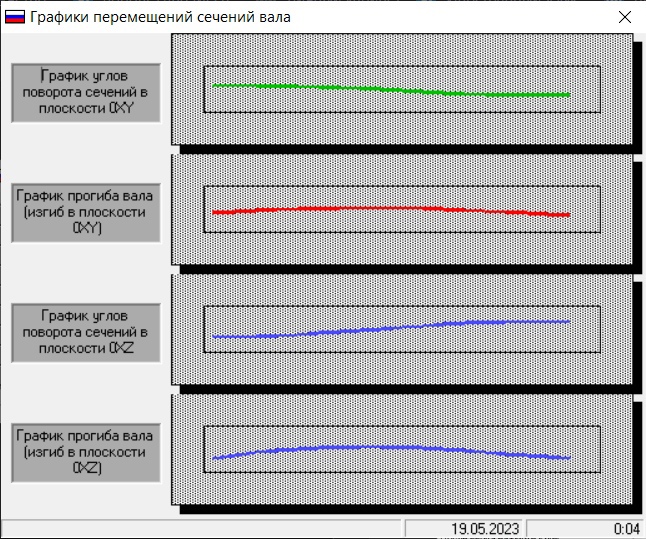

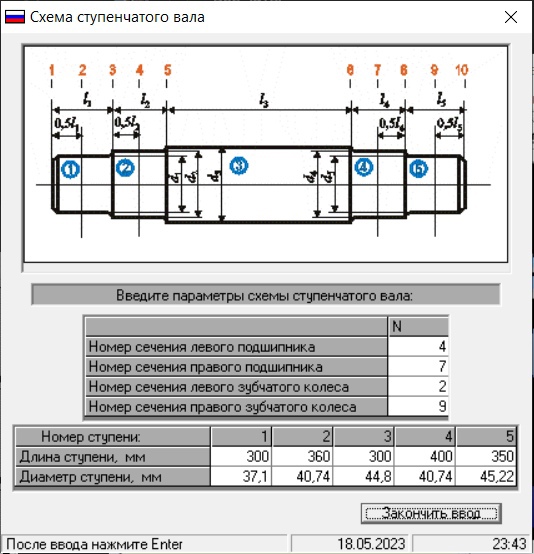

С помощью программы были построены графики переммещения вала

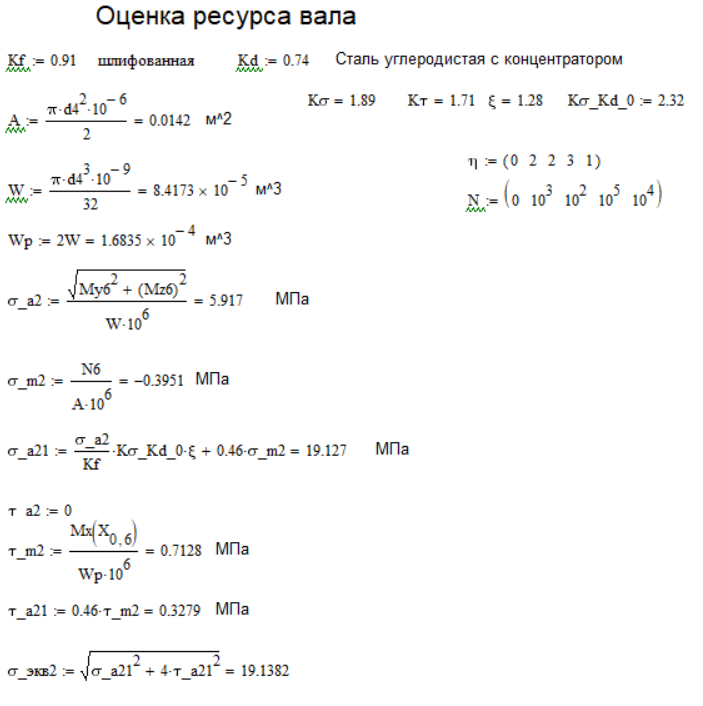

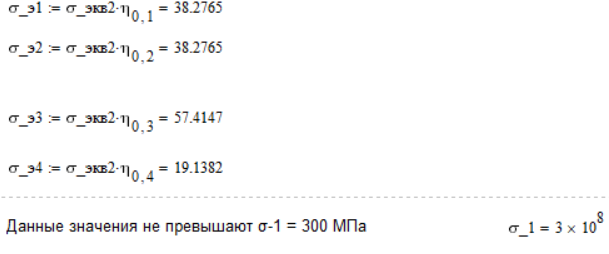

По полученным результатам можно считать, что этот вал может работать вечно.

Выводы: установленное вечным ресурсное время может на самом деле таковым не оказаться. Можно попробовать его рассчитать по определённым формулам, но мы не можем применять их в таких условиях. Это ресурсное время более чем отвечать требованиям машины. одной из деталей которой является данный вал.

1 Используемая литература :

1 ) П.А. Павлов, Л.К. Паршин, В.А. Шерстнев и др. Расчёт вала на прочность и жёсткость: Учеб. Пособие. — СПб.: Изд-во СПбГТУ, 1998.

42 С .

2) Конспекты собственных лекций
