Санкт-Петербургский политехнический университет Петра Великого

Институт металлургии, машиностроения и транспорта

Высшая школа машиностроения

ОТЧЕТ

По лабораторной работе №11

Дисциплина: Технология конструкционных материалов

Тема: Фрезерование венцов зубчатых колес методом обкатки на зубофрезерном станке

Студент группы 3331505/10001 А.А. Гричачина

Преподаватель В.С. Кобчиков

Санкт-Петербург

2023

  1. Название работы: Фрезерование венцов зубчатых колес методом обкатки на зубофрезерном станке.

  2. Номер, формулировка и исходные данные индивидуального задания

21-ый вариант

Подобрать зубчатые колёса гитар скорости главного движения, обкатки и вертикальной подачи, необходимые для наладки станка на изготовление указанного в задании прямозубого цилиндрического колеса.

Исходные данные:

Номер п/п

Зубчатое колесо

Червячная фреза

Режим резания

z

m, мм

Dф, мм

Направление витков

υ, м/мин

Sв, мм/об заготовки

21

28

2

55

правое

18

2,4

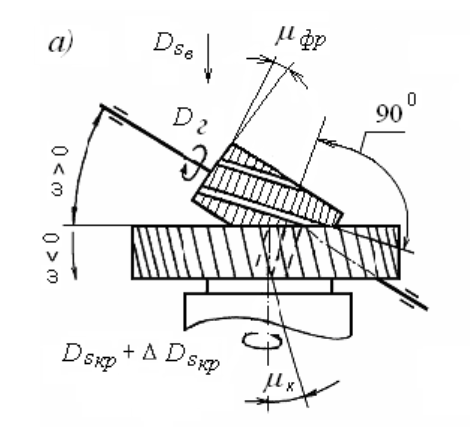

  1. Схема зубофрезерования показана на рисунке:

  1. Расчёты:

4.1 Необходимая частота вращения фрезы nрасч по заданному режиму резания:

4.2 Подбор сменных зубчатых колёс гитары скоростей А и Б, исходя из:

А также из условия сцепляемости колёс:

А + Б = 65

Найдём А и Б:

А = 45; Б = 20

4.3 Структурная формула кинематической цепи главного движения резания для заданного варианта задания

M1 – 90/180 – I – 30/50 – IIа – 40/40 – IIб – 45/20 – III – 24/24 – IV – 24/24 – V – 17/17 – VI – 20/60 – VII (шпинделя)

4.4 Действительные частоты вращения фрезы nф и скорости главного движения резания vд:

4.5 Подбор сменных зубчатых колёс a, b, c, d гитары обкатки, исходя из:

А также из условия сцепляемости колёс:

Найдём a, b, c, d:

a = 20, b = 70, c = 90, d = 30.

Выполним проверку:

Проверка сошлась.

4.6 Подбор сменных зубчатых колёс a1, b1, c1, d1 гитары подачи, исходя из:

Где Sв – вертикальная подача фрезы, мм/об заготовки

А также из условия сцепляемости колёс:

Найдём a1, b1, c1, d1: a1 = 60, b1 = 50, c1 = 48, d1 = 80.

Зубчатые колёса a1, b1, c1, d1 гитары подач подбирались из общего набора зубчатых колёс для настройки гитары обкатки и гитары подач.

Фактическое значение подачи Sвф равно заданному значению подачи Sв.

Выполним проверку:

Проверка сошлась.

4.7 Определить глубины фрезерования t и расчётного диаметра заготовка Dзаг:

  1. Вывод:

В ходе работы были рассмотрены технологические методы нарезания венцов зубчатых колёс, назначения, устройства и кинематической схемы зубофрезерного станка модели 5310; приобретены умения читать кинематическую схему станка и подбирать сменные зубчатые колёса гитары скоростей, гитар цепей движений обкатки и подачи при нарезании прямозубого зубчатого колеса.
