Санкт-Петербургский политехнический университет Петра Великого Институт металлургии, машиностроения и транспорта

Высшая школа машиностроения

ОТЧЕТ По лабораторной работе №6

Дисциплина: Технология конструкционных материалов Тема: Токарный резец, его части и элементы

Студент группы 3331505/10001

А.А. Гричачина

Преподаватель

В.С. Кобчиков

Санкт-Петербург

2023

1.Цель работы: знания частей, конструктивных и геометрических элементов токарного проходного резца, их функций; умение определять значения углов резца с помощью настольного угломера.

2.Задание: найти на токарном проходном резце его части и конструктивные элементы, измерить углы резца.

3.Номер, полное наименование и назначение резца.

Данный резец является прямым проходным правым.

4. Вид резца в аксонометрии с обозначением угла с и указанием

элементов лезвия.

8

7

1

6

= с

2

5

3



4

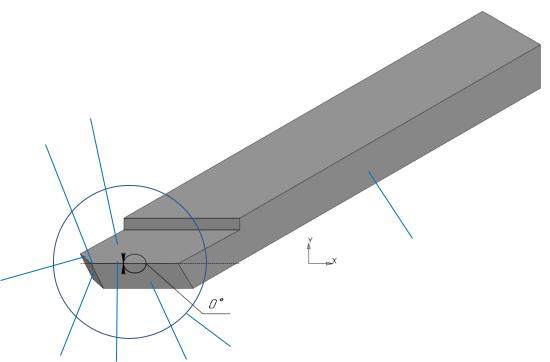

Рисунок 1 — Токарный прямой проходной правый резец На лезвии резца (см. рис. 1) различают следующие конструктивные

элементы: переднюю поверхность 8, по которой при резании движется стружка; главную заднюю поверхность 3, контактирующую с поверхностью резания на заготовке; вспомогательную заднюю поверхность 5, обращённую к обработанной поверхности на заготовке; главную режущую кромку 4,

образованную пересечением перед-ней и главной задней поверхностей лезвия резца; вспомогательную режущую кромку 6, образованную пересечением передней и вспомогательной задней поверхностей резца; вершину резца 7,

являющуюся местом пересечения главной и вспомогательной режущих кромок;

стержень резца 1, служащий для его закрепления на станке.

5. Проекции и сечения измеренного резца с указанием численных

значений углов лезвия (по форме рисунка 6.2).

Рисунок 1 — Токарный прямой проходной правый резец, где

γс– передний угол, с – главный задний угол, с– вспомогательный угол,

β – угол заострения, с – угол наклона главной режущей кромки, с – главный угол в плане, с– вспомогательный угол в плане, с – угол при вершине, PvC

основная плоскость, Pnc – плоскость резания, Pτc – главная секущая плоскость,

вспомогательную секущую плоскость Pτc’.

6.Результаты измерений и расчётов углов токарного проходного резца:

Угол наклона главной режущей кромки равен нулю, что значит главная режущая кромка параллельна основной плоскости резца.

Угол заострения равен:

= 90° − с − γс = 90° − 20° − 2° = 68°

Угол при вершине равен:

с = 180° − с с′ = 180° − 45° − 12° = 123°

Таблица 1 Углы лезвия токарного резца

Наименование угла

Обозначение угла

Измеренное значение





угла, град.







γс

Главный передний



угол резца



с

Главный задний угол

20°

с

Вспомогательный

24°



задний угол





Угол заострения

68°

с

Угол наклона главной



режущей кромки



с

Главный угол в плане

45°







с

Вспомогательный угол

12°



в плане



с

Угол при вершине

123°

Вывод: были получены знания и навыки по методике измерения углов

резца, с помощью настольного угломера и была закреплена теория по частям и

элементам токарного резца.
