1.4. Разработка чертежа отливки Техническая документация для производства отливки
Чертеж детали, прошедший все стадии разработки и согласования, является основным документом для разработки технологического процесса получения отливки.
Графическое изображение отливки выполняют на карте эскизов в соответствии с требованиями стандартов ЕСКД и ГОСТ 3.1125-88. При вычерчивании отливки учитывают все припуски с указанием их величины.
При серийном и массовом производстве выполняют весь комплект документации. Если производство единичное или мелкосерийное, то допускается графический документ на отливку изображать на учтенной копии чертежа детали.
Оформление элементов литейной формы
Графическое изображение элементов литейной формы наносят на копию чертежа детали одновременно с выполнением технологических расчетов, разработкой чертежей или эскизов литейной формы, моделей, стержней и стержневых ящиков, элементов литниковой системы и т. д.
Правила графического изображения элементов литейной формы согласно ГОСТ 3.1125-88 приведены в таблице 1.5. Пример оформления элементов литейной формы на чертеже детали выполнен в разд. 1.7.
Таблица 1.5
Условные графические изображения элементов литейной формы и отливки
Правила изображения элементов |
Графическое изображение |
Разъем
модели и формы показывают отрезком
или ломаной штрихпунктирной линией,
заканчивающейся знаком Направление разъемов показывают основной линией, ограниченной стрелками и перпендикулярной к линии разъема. При неразъемной модели указывают только разъем формы Ф. Положение отливки в форме при заливке металла обозначают буквами В (верх) и Н (низ). Буквы проставляют у стрелок, показывающих направление разъема формы. |
|
,
над которой указывается буквенное
обозначение разъема – МФ.
Продолжение табл. 1.5
Правила изображения элементов |
Графическое изображение |
Припуск на механическую обработку изображают сплошной тонкой линией. Допускается выполнять линию припуска красным цветом. Величину припуска указывают числом перед знаком шероховатости поверхности детали или величиной уклона и линейными размерами. |
|
Стержни и их знаки изображают сплошной тонкой линией, которую допускается выполнять синим цветом. Стержни в разрезе штрихуют только у контурных линий. Указывают размеры и уклоны знаков. Места соединения стержней друг с другом обозначают двойной тонкой линией. Номер стержня (например, Ст. 2) соответствует порядковому номеру при установке его в форму. Места вывода газов из формы и стержней показывают стрелками и обозначают буквами ВГ (выход газа), располагаемыми вдоль стрелки. Направление набивки стержневой смеси в стержневой ящик обозначают тонкой линией с равносторонним треугольником на конце.
Плоскости
разъемов стержневых ящиков указывают
знаком
|
|
Отверстия и впадины, не выполняемые литьем, перечеркивают сплошной тонкой линией, которую допускается выполнять красным цветом. |
|
Линию соприкосновения отъемной части с моделью изображают сплошной основной линией. Отъемную часть модели обозначают буквами ОЧМ и порядковым номером. |
|
.
Окончание табл. 1.5
Правила изображения элементов |
Графическое изображение |
Холодильники изображают в масштабе чертежа сплошной тонкой линией с указанием порядкового номера и их количества. В сечениях холодильники штрихуют. |
|

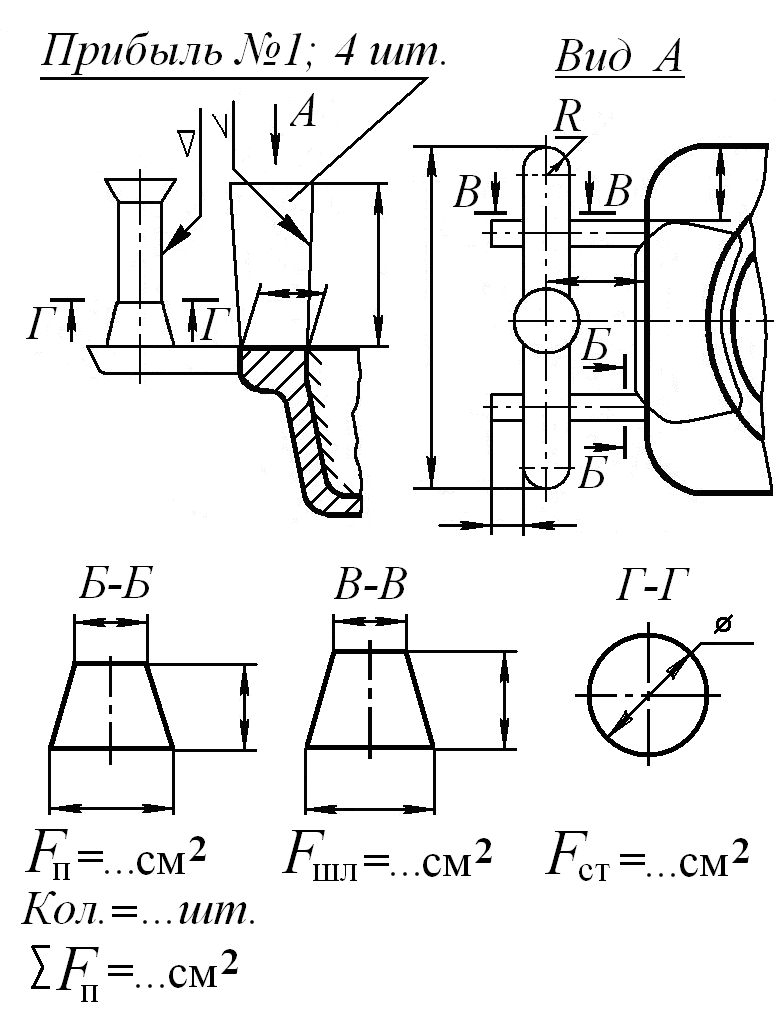

Литниковую систему и прибыли изображают в масштабе чертежа сплошной тонкой линией с указанием размеров и мест расположения. Литниковую систему и прибыли допускается выполнять красным цветом. Прибыли обозначают словом “Прибыль” с указанием порядкового номера и количества устанавливаемых на отливке прибылей этого номера. Сечения элементов литниковой системы изображают на поле чертежа в масштабе с указанием их размеров, количества и площади сечений. Суммарные площади обозначают: питателей ΣFп, стояков ΣFст и т. д |
|
