САНКТ-ПЕТЕРБУРГСКИЙ ПОЛИТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ ПЕТРА ВЕЛИКОГО ИНСТИТУТ МАШИНОСТРОЕНИЯ МАТЕРИАЛОВ И ТРАНСПОРТА

Студент: Гричачина А.А. Институт ИММиТ Группа 3331505/10001 Работа принята _____________________

ЛАБОРАТОРНАЯ РАБОТА № 4

Технология ковки

Цель работы: знание назначения основных операций ковки; умение выбирать последовательность кузнечных операций и выполнять технологические расчеты; приобретение навыков выполнения операций и приемов ковки.

Сущность и назначение ковки

Ковка – процесс горячей обработки металлов давлением путем многократного воздействия на отдельные части заготовки универсальным инструментом простой формы при свободном течении металла в стороны. Универсальность инструмента, пригодного для выполнения целого ряда операций, позволяет получать поковки с малой себестоимостью, несмотря на сравнительно низкую производительность труда. Пластическое течение металла в направлениях, не ограниченных поверхностями инструмента, происходит более интенсивно в направлении наименьшего сопротивления.

Для изготовления поковок массой до 500–1000 кг используют пневматические и паровоздушные молоты, для более крупных – гидравлические прессы.

Ковка экономически целесообразна при получении поковок с высокими механическими свойствами в условиях мелкосерийного и единичного производства. Технология ковки включает в себя основные, вспомогательные и отделочные операции. Формоизменение поковки обеспечивается основными операциями, к которым относят осадку, прошивку, протяжку и раскатку на оправке, отрубку, гибку и скручивание.

Размеры заготовки и изделия по операциям и переходам

Объем поковки

см³

Объем выдры

см³

Объем исходной заготовки

V_исх. = V_пок. + V_выд. = 41,4+1,9= 43,3 см³

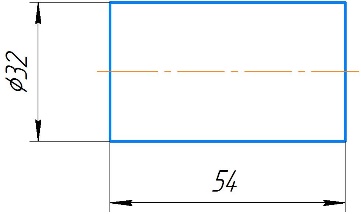

Длина исходной заготовки

мм

Наружный диаметр поковки после осадки на высоту 20 мм

Наружный диаметр поковки после прошивки отверстия диаметром 22 мм

= =5,59 см

Внутренний диаметр поковки при наружном диаметре 60 мм

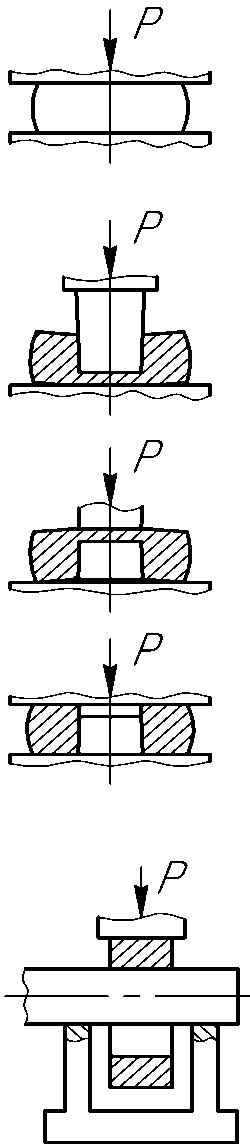

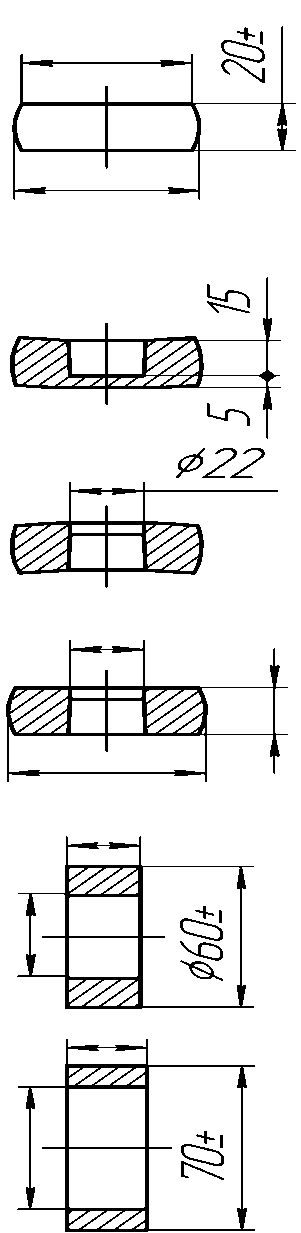

№ п/п	Наименование операции	Операционный эскиз	Оборудование	Инструмент	Схема деформирования
1	Отрубка		Пресс гидравлический	Топор
1	Осадка			Бойки плоские
2	Прошивка отверстия, правка			Прошивень. Бойки плоские
3	Раскатка на оправке Æ 20 мм			Стойка. Оправки.
4	Раскатка на оправке Æ 30 мм

Предельные отклонения фактических размеров поковки от расчетных:

1. отклонение наружного диаметра

2. отклонение внутреннего диаметра

3. отклонение высоты

Причины отклонения размеров и формы поковки от заданных.

№ п/п	Отклонение формы поковки	Причины отклонения
1	Овальность	Не концентричность отверстия после прошивки и различное обжатие поковки при раскатке на оправке
2	Разновысотность	Центр отверстия при прошивке не совпал с центром поковки
3	Не концентричность окружностей	Неравномерная деформация по периметру поковки
4	Конусность	После прошивки отверстия не проведена правка

Вывод:
