ЛАБОРАТОРНАЯ РАБОТА № 4

Технология ковки

1. Цель работы: знание назначения основных операций ковки; умение выбирать последовательность кузнечных операций и выполнять технологические расчеты; приобретение навыков выполнения операций и приемов ковки.

2. Сущность и назначение ковки

Ковка – это обработка давлением, при которой исходную заготовку деформируют универсальным инструментом – бойком. Ковка предназначена для придания заготовке формы, приближающейся к форме готовой детали.

3. Размеры заготовки и изделия по операциям и переходам

Объем поковки

см³

Объем выдры

см³

Объем исходной заготовки

V_исх. = V_пок. + V_выд. = 43,3 см³

Длина исходной заготовки

мм

Наружный диаметр поковки после осадки на высоту 20 мм

Наружный диаметр поковки после прошивки отверстия диаметром 22 мм

Внутренний диаметр поковки при наружном диаметре 60 мм

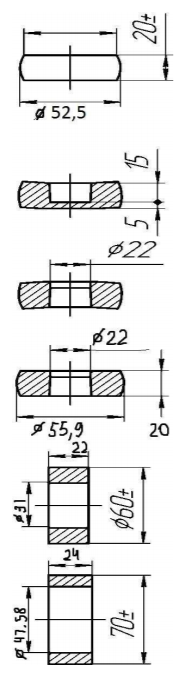

3. Технологические карты ковки с эскизами и размерами

№ п/п	Наименование операции	Операционный эскиз	Оборудование	Инструмент	Схема деформирования
1	Отрубка		Пресс гидравлический	Топор
1	Осадка			Бойки плоские
2	Прошивка отверстия, правка			Прошивень. Бойки плоские
3	Раскатка на оправке Æ 20 мм			Стойка. Оправки.
4	Раскатка на оправке Æ 30 мм

4. Предельные отклонения фактических размеров поковки от расчетных:

1. отклонение наружного диаметра

= 0,14%

2. отклонение внутреннего диаметра

= 9,3%

5. Причины отклонения размеров и формы поковки от заданных.

№ п/п	Отклонение формы поковки	Причины отклонения
1	Овальность	Не концентричность отверстия после прошивки и различное обжатие поковки при раскатке на оправке
2	Разновысотность	Центр отверстия при прошивке не совпал с центром поковки
3	Не концентричность окружностей	Неравномерная деформация по периметру поковки
4	Конусность	После прошивки отверстия не проведена правка

6. Выводы о влиянии предельных отклонений фактических размеров поковки от расчетных и величины деформации (укова) на качество поковки.

1. Наибольшее отклонение размеров поковки составляет 9.3% и не превышает 10 %, что соответствует условиям.

2. Наибольший припуск на механическую обработку необходимо назначить, на высоту поковки, так его предельное отклонение в 2 раза выше, чем у наружного диаметра, и в 4,5 раза выше, чем у внутреннего диаметра)

3. Качество поковки обеспечено, так как общая величина укова У∑ равна 0.893. Допустимая величина укова должна быть больше 3

При осадке уков равен У1=Dос2/dисх.2 = 0.583; (Dос – наружный диаметр после осадки, dисх - исходный диаметр заготовки)

при прошивке – У2 = Dпр.2 / Dос2= 1.047; (Dпр – наружный диаметр после прошивки)

при раскатке на оправке – У3 = [(Dпр. – 22) ×20]/ [(70 – 52)) ×24] =1.463;

общий уков – У∑= У1×У2×У3 = 0.893
