Санкт-Петербургский Политехнический университет Петра Великого

Институт машиностроения, материалов и транспорта

Высшая школа машиностроения

ОТЧЕТ

по лабораторной работе №2

Дисциплина: САПР в машиностроении

Тема: Основные формообразующие операции

(Вариант 1)

Студент группы 3331505/10001 Гричачина А.А.

Преподаватель Солодилова Н.А.

Санкт-Петербург

2023 г.

Цель работы

Изучить основные формообразующие операции в КОМПАС-3D. Познакомиться с операциями: «Элемент Вращения» и «Вырезать вращением»; «Элемент выдавливания» и «Вырезать выдавливанием»; «Элемент по траектории» и «Вырезать по траектории».

Задание

Вариант 1

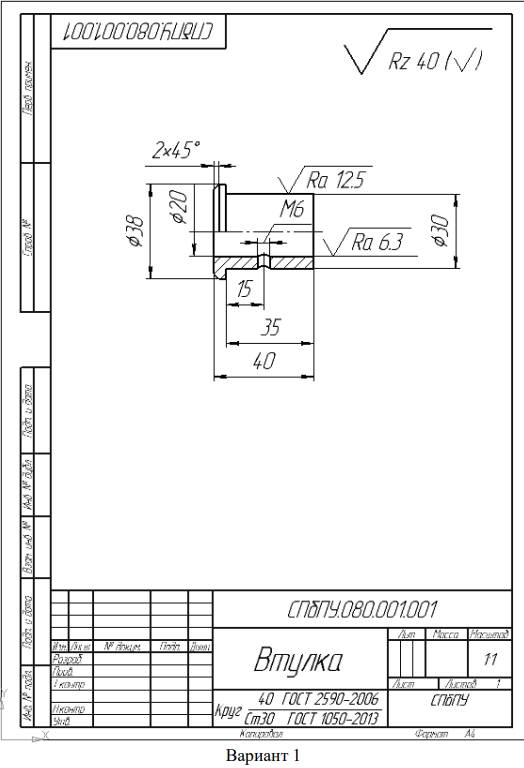

1. Вариант задания для построения модели операцией вращения (см. рисунок 1).

Рисунок 1 – Задание для операции вращения

2. На рисунке 2 изображён вариант задания для построения модели операцией выдавливания (вырезать выдавливанием).

Рисунок 2 – Задание для операции выдавливания

3. Вариант задания для построения модели кинематической операцией (см. рисунок 3).

Рисунок 3 – Задание для кинематической операции

Ход работы

1) Построение модели операцией вращения

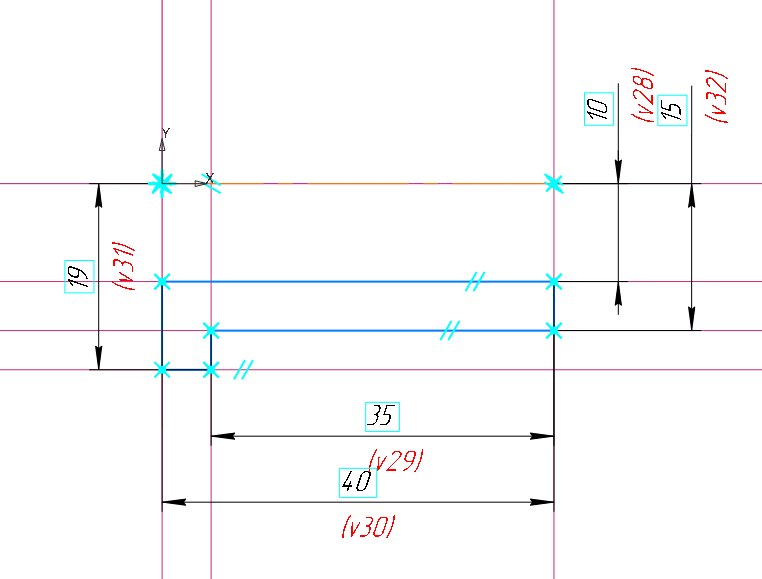

Выбираем плоскость ZX и строим на этой плоскости «Эскиз 1», делая эскиз определённым (+). Для этого избавляемся от всех степеней свободы, расставляя необходимые размеры и связывая основные из них с началом координат (см. рисунок 4).

Рисунок 4 – «Эскиз 1»

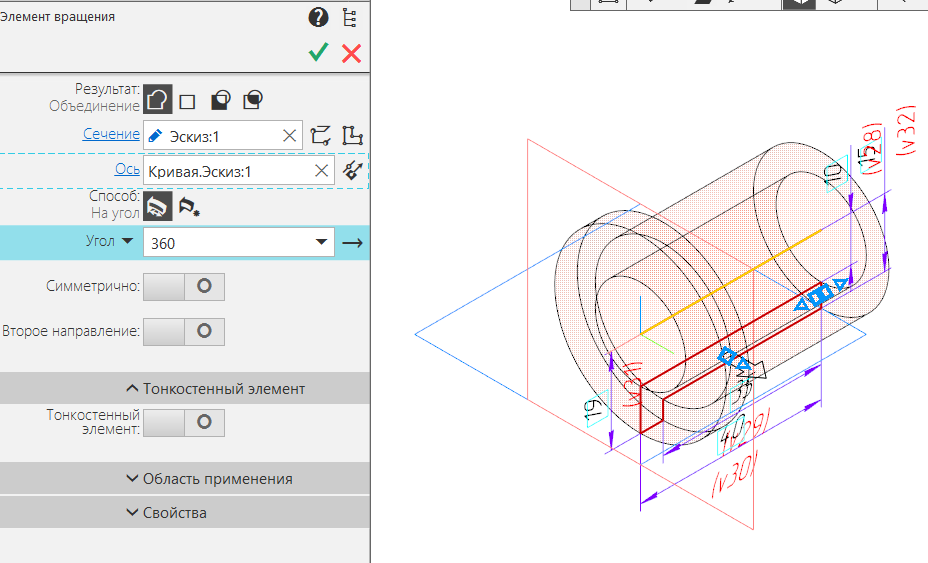

Выделяем построенный «Эскиз 1» и выбираем на панели «Элементы тел» функцию «Элемент выдавливания» и в «Параметрах» этой функции находим операцию «Элемент вращения» и применяем её (см. рисунок 5).

Рисунок 5 – «Элемент вращения»

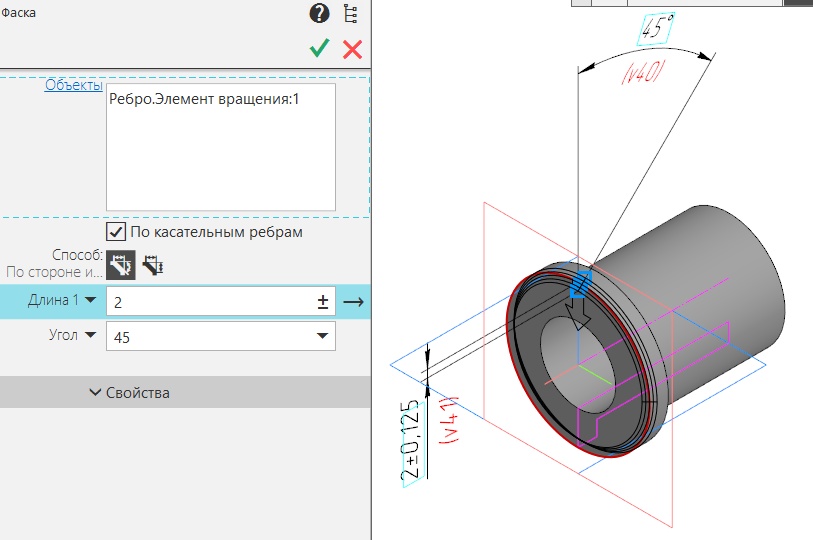

Выбираем на панели «Элементы тела» функцию «Скругление», в «Параметрах» этой функции находим операцию «Фаска» и применяем её (см. рисунок 6).

Рисунок 6 – Добавление фасок

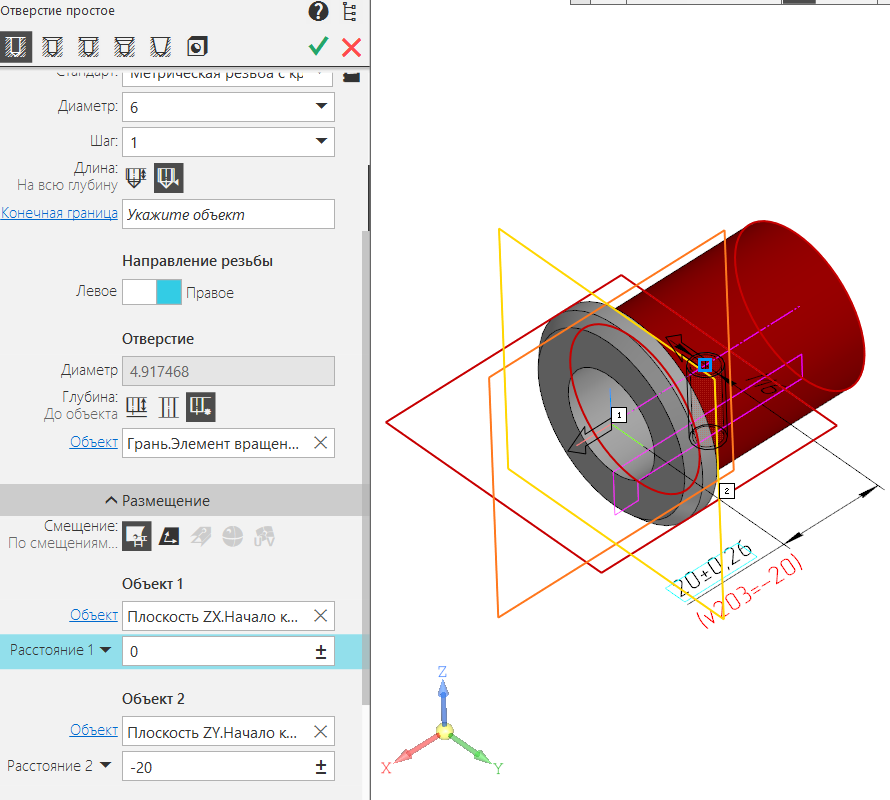

На панели «Элементы тела» нажимаем на функцию «Отверстие простое» и применяем с заданными параметрами показанными на рисунке 7.

Рисунок 7 – Добавление первого отверстия

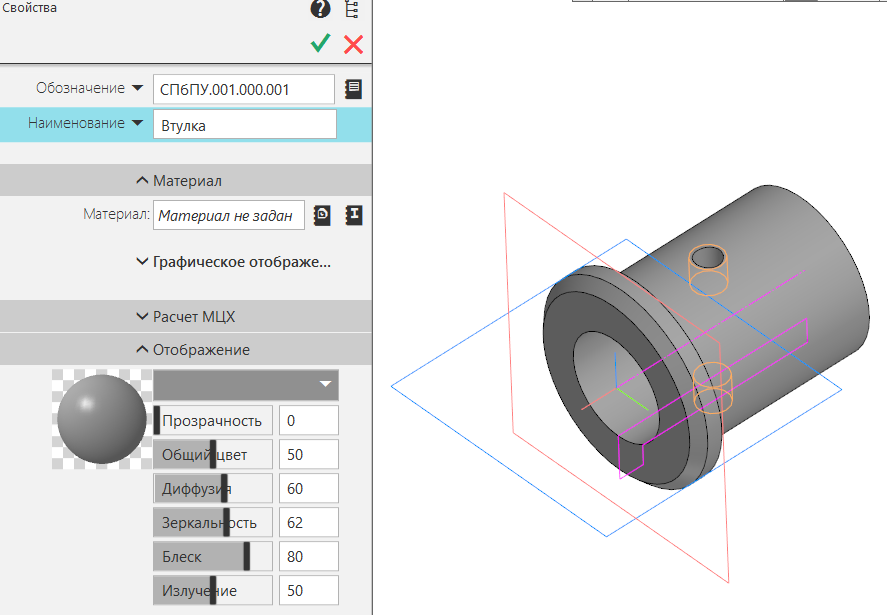

Вводим обозначение и название данной 3D-модели детали, ссылаясь на задание (см рисунок 8).

Рисунок 8 – Свойства 3D-модели

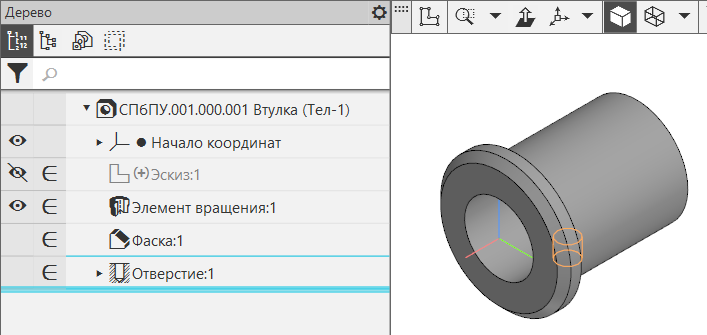

Получаем итоговую 3D-модель детали, дерево которой изображено на рисунке 9.

Рисунок 9 – Итоговая 3D-модель детали и полное дерево построения

2) Построение модели операцией выдавливания

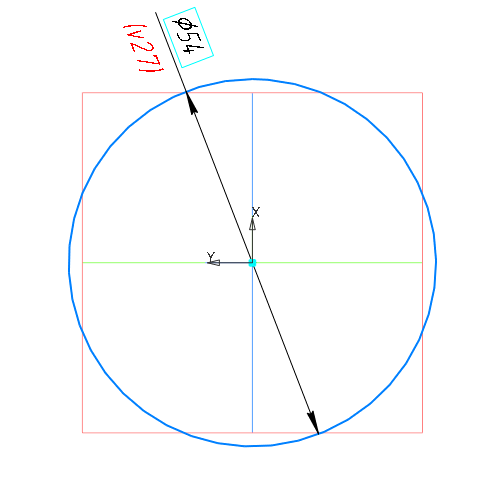

Выбираем плоскость ZY и строим на этой плоскости «Эскиз 1», делая эскиз определённым (+) (см. рисунок 10).

Рисунок 10 – «Эскиз 1»

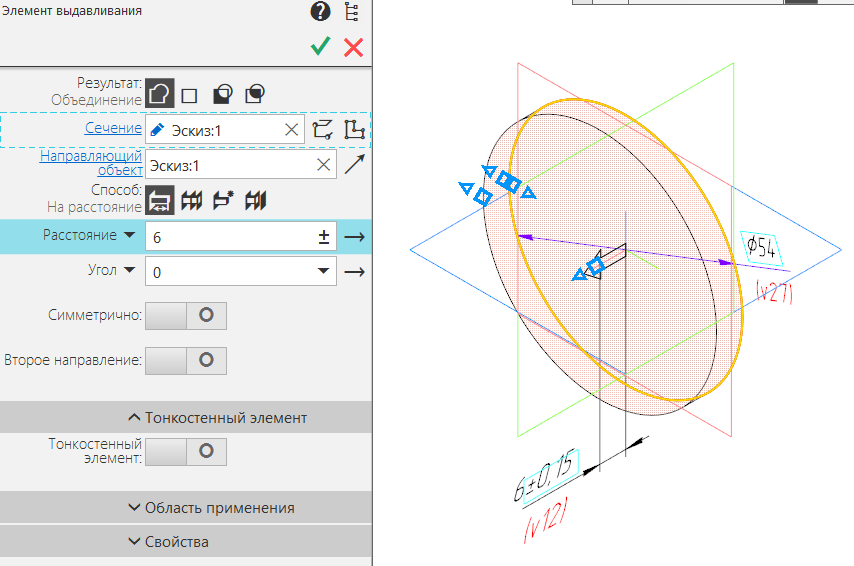

Осуществляем операцию «Элемент выдавливания 1» для «Эскиз 1», выделив данный эскиз (см. рисунок 11).

Рисунок 11 – «Элемент выдавливания 1»

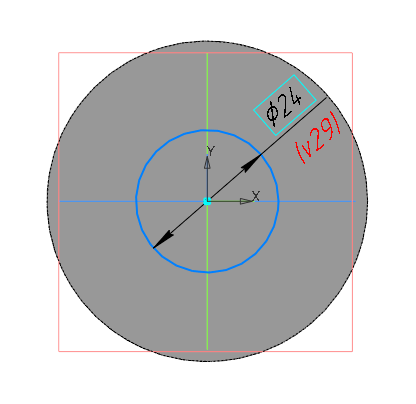

Выбираем плоскость цилиндра и строим «Эскиз 2», делая его определённым (см. рисунок 12).

Рисунок 12 – «Эскиз 2»

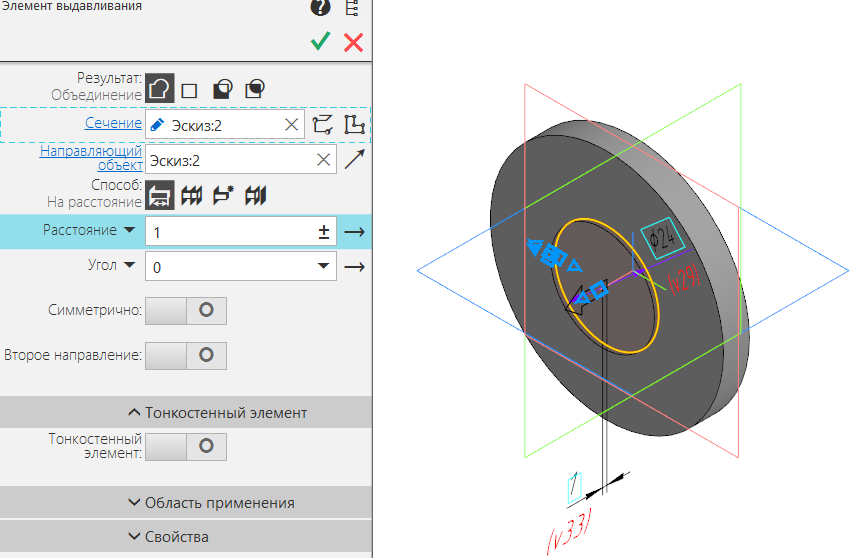

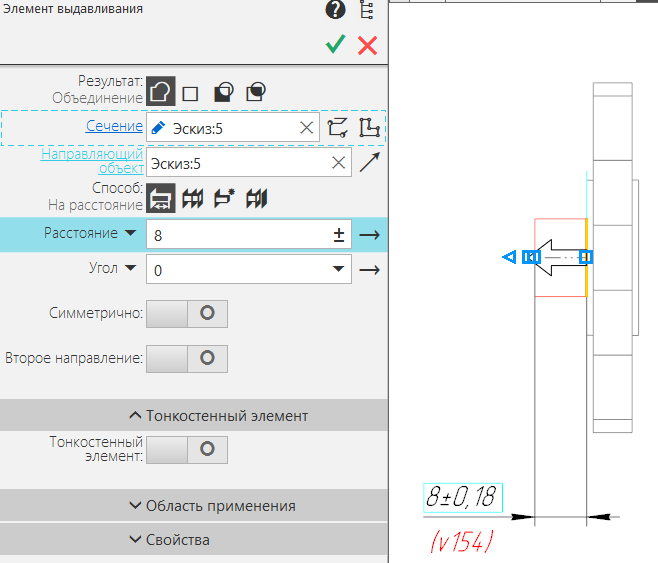

Осуществляем операцию «Элемент выдавливания 2» для «Эскиз 2» (см. рисунок 13).

Рисунок 13 – «Элемент выдавливания 2»

«Эскиз 3», аналогичный «Эскизу 2» на рисунке 11, был построен на другой стороне цилиндра, и была применена операция «Элемент выдавливания 3» с такими же параметрами, как на рисунке 13.

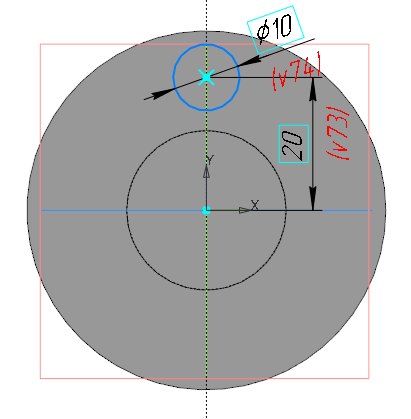

«Эскиз 4» построим на одной из граней «Элемента выдавливания 1» (см. рисунок 14).

Рисунок 14 – «Эскиз 4»

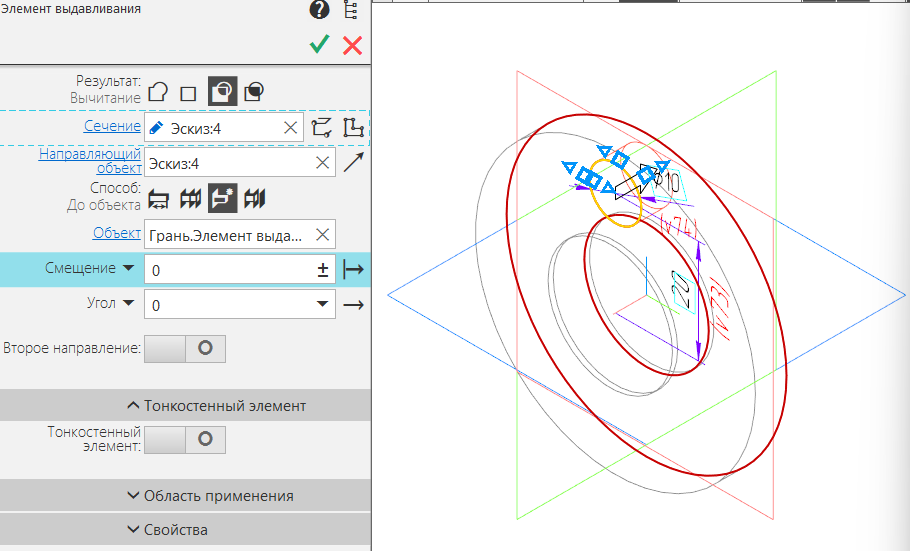

К данному эскизу применяем операцию «Вырезать выдавливанием», выбрав способ выдавливания до объекта и выделив противоположную грань «Элемента выдавливания 1» (см. рисунок 15).

Рисунок 15 – «Элемент выдавливания 4»

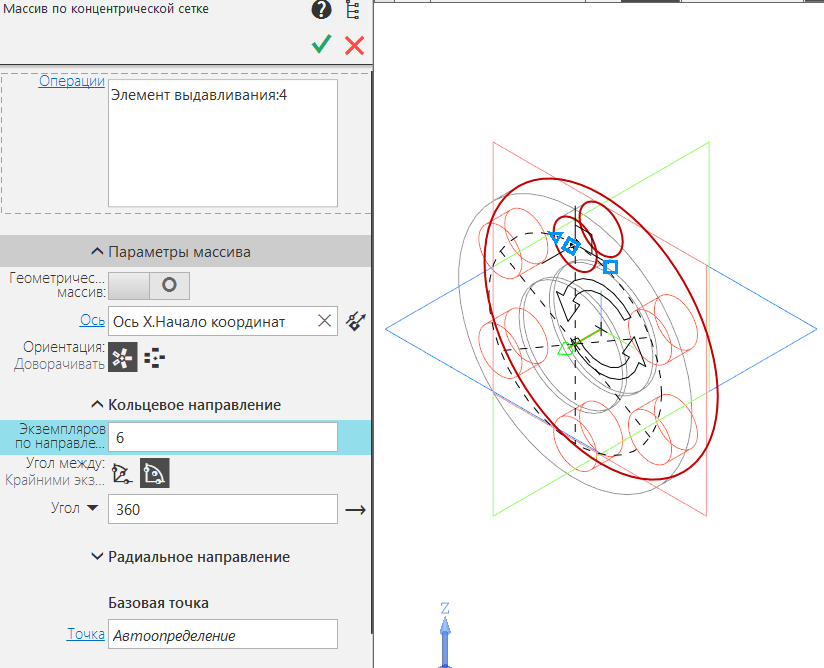

В окне «Массив, копирование» выбираем «Массив по сетке» и изменяем его на «Массив по концентрической сетке». В качестве оси была выбрана ось X, а выбранная операция – «Элемент выдавливания 4». Остальные параметры показаны на рисунке 16.

Рисунок 16 – «Массив по концентрической сетке 1»

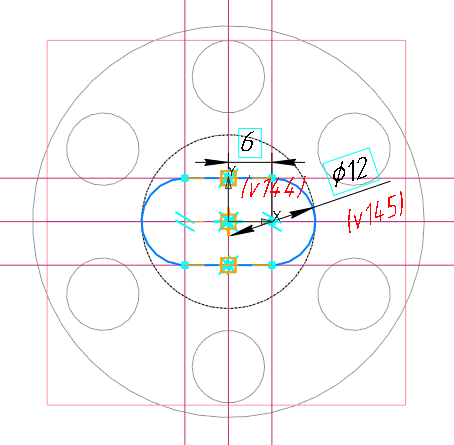

«Эскиз 5» был построим на грани «Элемента выдавливания 2». (см. рисунок 17)

Рисунок 17 – «Эскиз 5»

К данному эскизу применяем операцию «Вырезать выдавливанием» с параметрами, заданными на рисунке 18.

Рисунок 18 – «Элемент выдавливания 5»

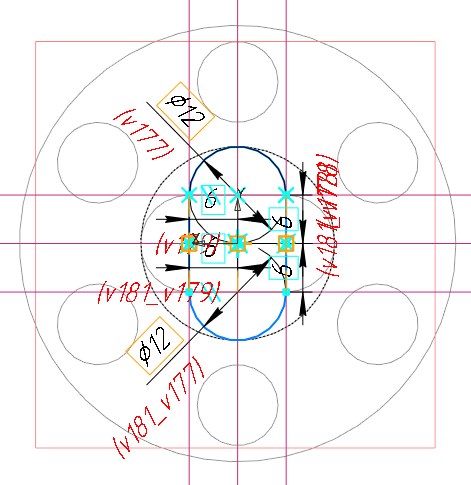

«Эскиз 5» построим на грани «Элемента выдавливания 3» (см. рисунок 19)

Рисунок 19 – «Эскиз 6»

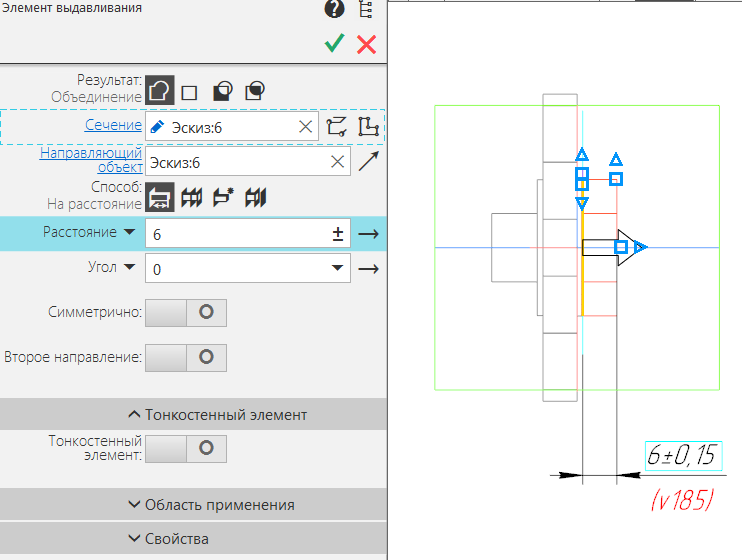

К «Эскизу 6» операцию «Вырезать выдавливанием» с параметрами, заданными на рисунке 20.

Рисунок 20 – «Элемент выдавливания 6»

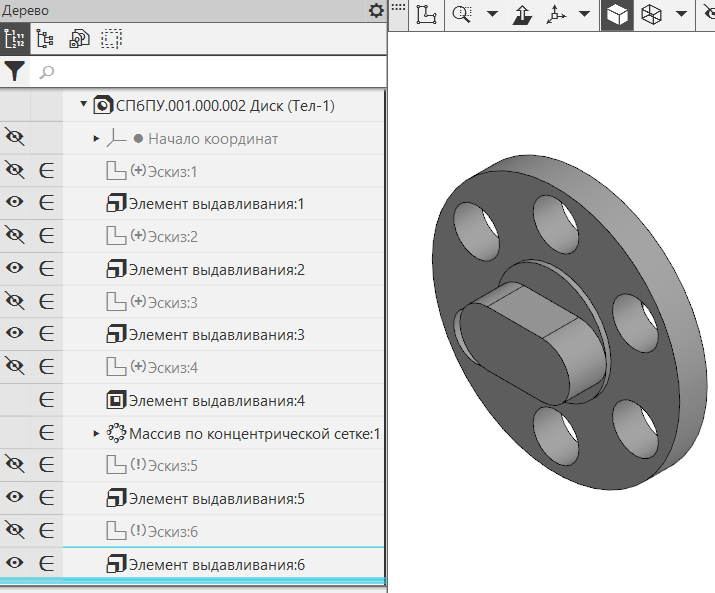

Получившаяся деталь и ее дерево показано на рисунке 21.

Рисунок 21 – Итоговая 3D-модель детали и полное дерево построения

3) Построение модели кинематической операцией

Выбираем плоскость ZY и строим «Эскиз1», делая его определённым (см. рисунок 22).

Рисунок 22 – «Эскиз1»

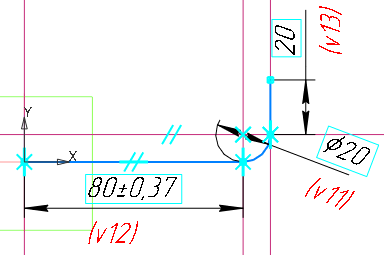

Выбираем плоскость ZX и строим «Эскиз2» (см. рисунок 23).

Рисунок 23 – «Эскиз2»

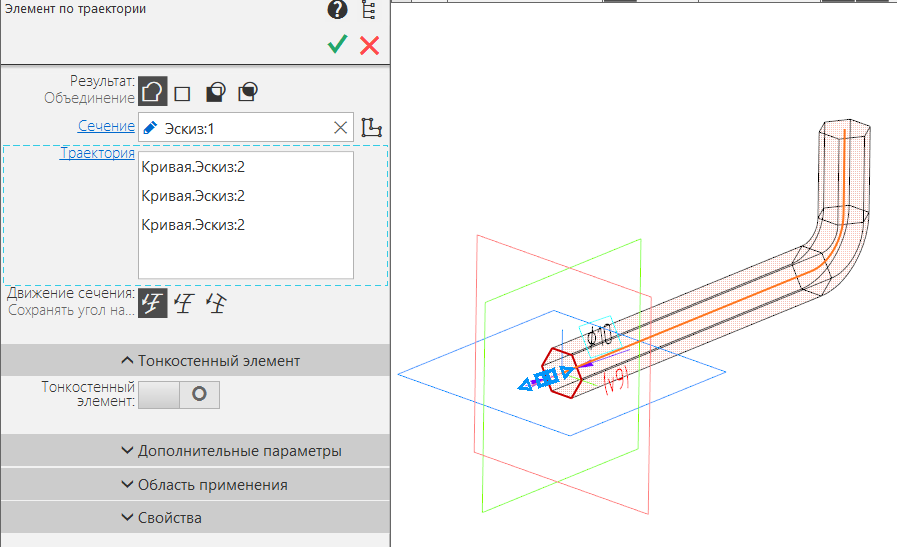

Выбираем «Эскиз1» и применяем к нему операцию «Элемент выдавливания по траектории», которая находится в разделе «Элемент выдавливания» на панели «Элементы тела». В качестве траектории используем «Эскиз2» (см. рисунок 24).

Рисунок 24 – «Элемент по траектории»

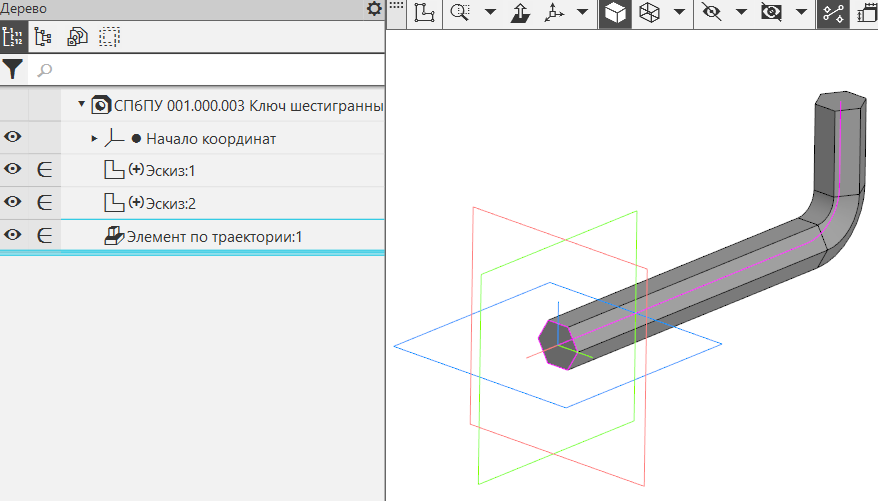

Получаем готовую 3D-модель детали с полным деревом построения (см рисунок 25).

Рисунок 25 – Готовая 3D-модель детали с полным деревом построения

Вывод

В данной лабораторной работе были изучены основные формообразующие операции в КОМПАС-3D.

Для построения 3D-моделей были применены различные операции: «Элемент Вращения» и «Вырезать вращением»; «Элемент выдавливания» и «Вырезать выдавливанием»; «Элемент по траектории» и «Вырезать по траектории».
