Цель работы

Выполнить моделирование детали через контекст сборки.

Задание

Вариант 4

Угловой кран (рисунок 3.10) предназначен для перекрытия пара, поступающего из парового котла через штуцер поз. 8 к рабочему органу. Чтобы не было утечки пара предусмотрено сальниковое уплотнение из колец поз. 5, которые при затяжке накидной гайкой поз. 3 плотно прилегают к шпинделю поз. 6. Для этой же цели служит прокладка поз. 7 между корпусом поз. 1 и штуцером.

Вариант 4 — моделирование сборочной единицы Кран угловой.

Сборочный чертёж приведён на рисунке 1.

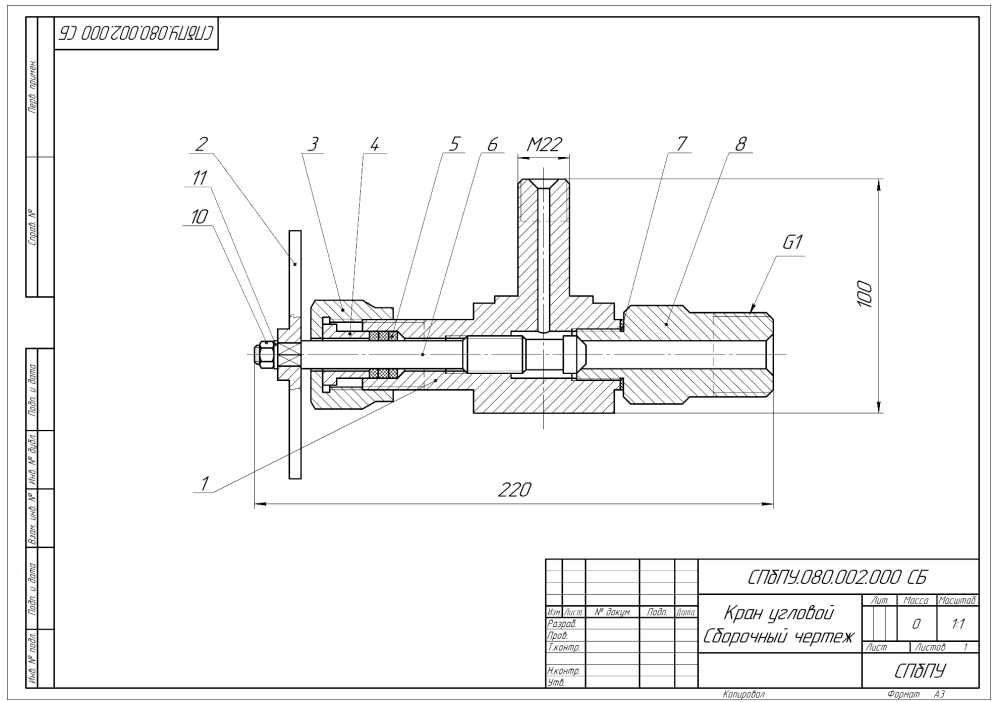

Рисунок 1 – Вариант 4. Сборочный чертеж

Ход работы

Для построения в контекстной сборке был выбран Шпиндель и Рукоятка, так как они имеют легкую геометрию для построения в КОМПАС-3D.

Для её создания необходимо найти на панели «Компоненты» команду «Создать деталь» (см. рисунок 2).

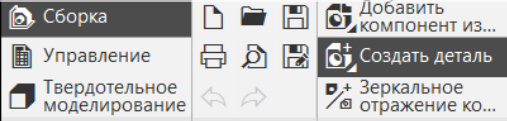

Рисунок 2 – Команда «Создать деталь»

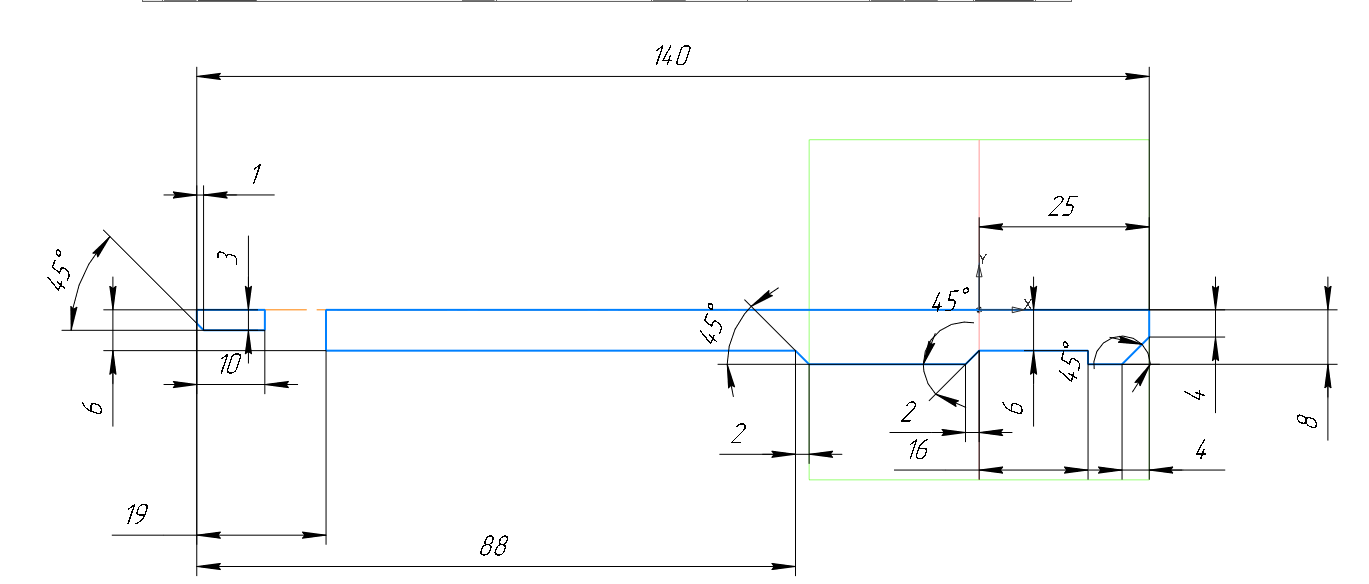

Далее нужно ввести Обозначение и Наименование детали и выбрать папку для сохранения файла. После чего можно построить Эскиз1 детали Шпиндедь на плоскости XZ, представленный на рисунке 3.

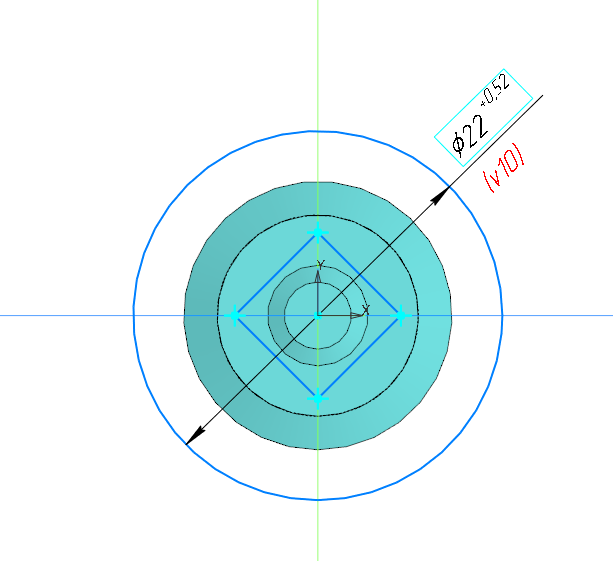

Рисунок 3 – Эскиз 1 Шпиндель

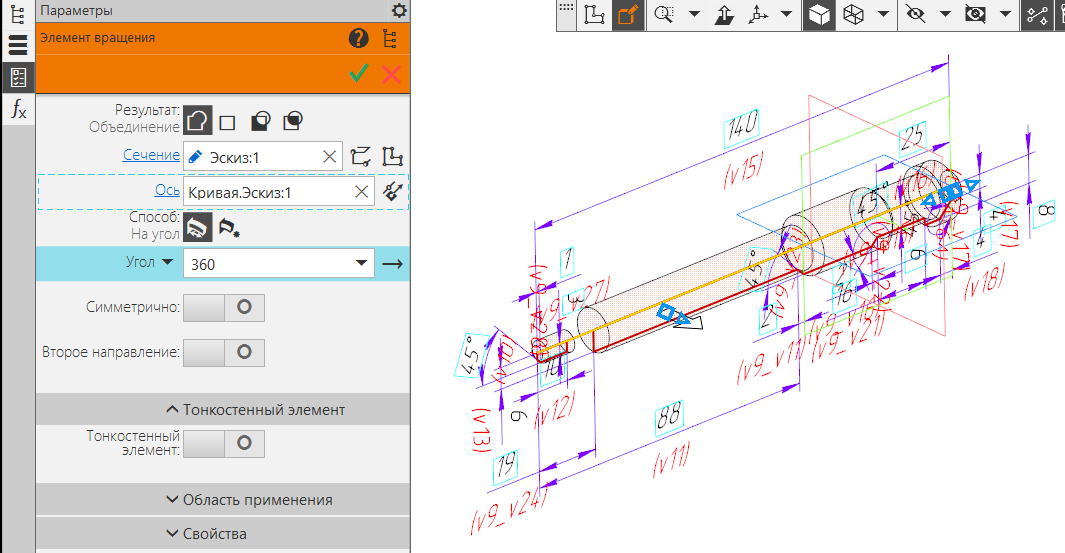

Получившийся эскиз выдавливаем вращением (см. рисунок 4).

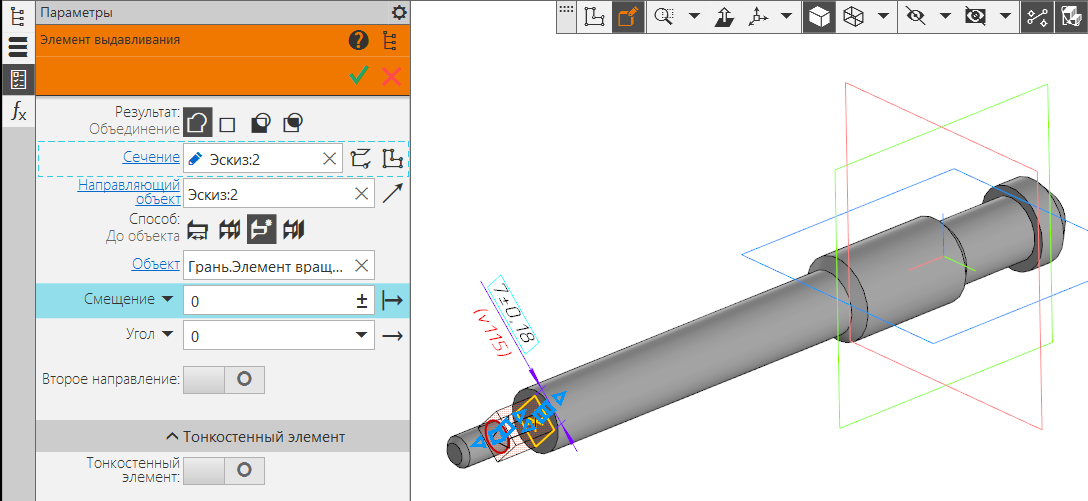

Затем на грани получившейся детали строим Эскиз2 и выдавливаем его (см. рисунок 5 и 6).

Рисунок 4 – Элемент вращения

Рисунок 5 – Эскиз 2 Шпиндель

Рисунок 6 – Элемент выдавливания

Получившийся Шпиндель и его Дерево представлена на рисунке 7.

Рисунок 7 – Деталь Шпиндель

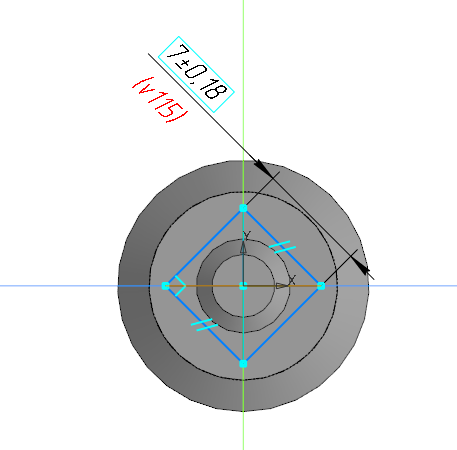

Для построения рукоятки так же, как и для Шпинделя была создана деталь в сборке. Эскиз 1 создан на грани Шпинделя, а элементы квадраты были спроецированы с помощью команды Спроецировать объект панели Геометрия (см. рисунок 8).

Рисунок 8 – Эскиз 1 Рукоятка

Затем Эскиз 1 был выдавлен как показано на рисунке 9.

Рисунок 9 – Элемент выдавливания 1 Рукоятки

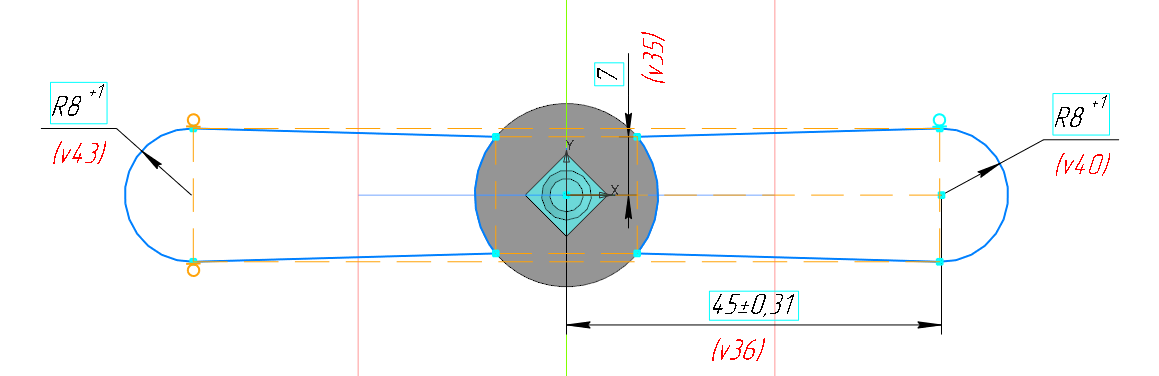

Эскиз 2 была построен как показано на рисунке 10 с использованием проекции с цилиндра элемента выдавливания 1.

Рисунок 10 – Эскиз 2 Рукоятка

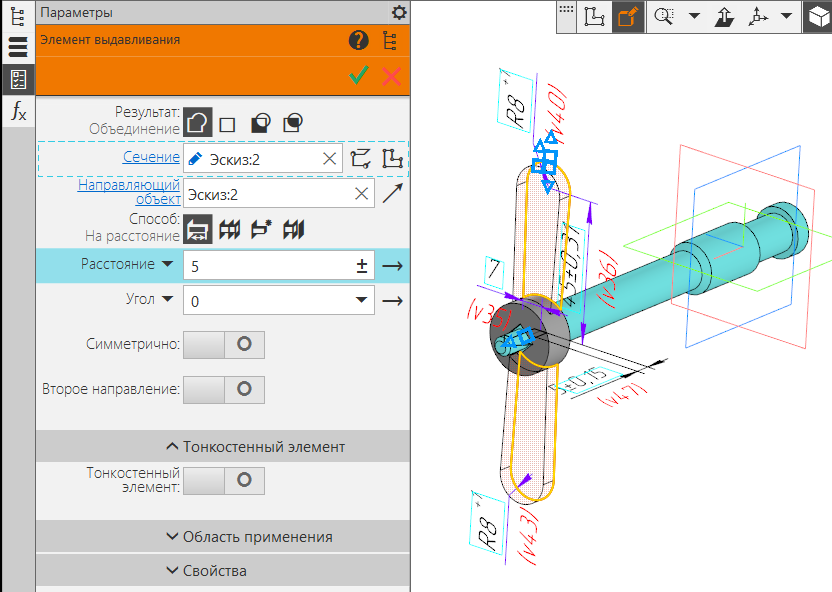

Эскиз 2 был выдавлен как показано на рисунке 11.

Рисунок 11 – Элемент выдавливания 2 Рукоятки

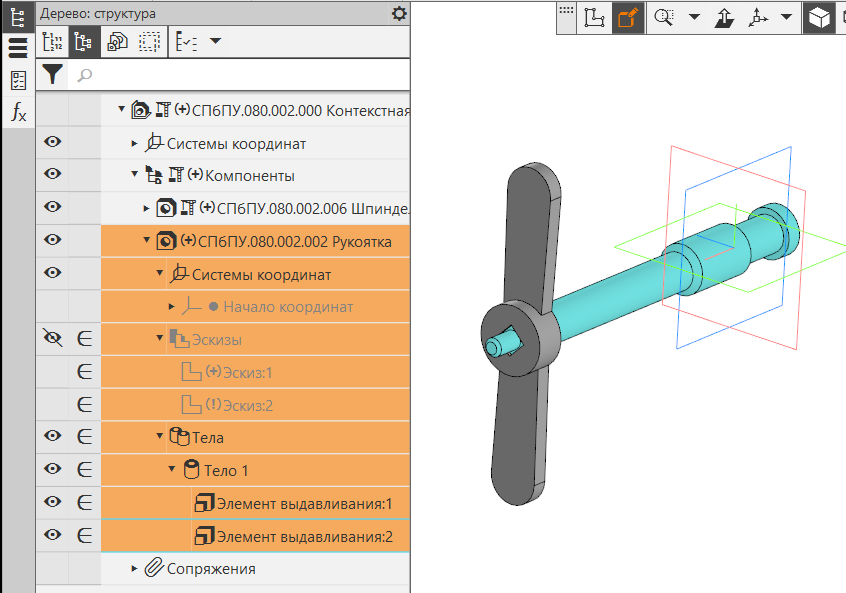

Получившаяся Рукоятка и его Дерево представлена на рисунке 12.

Рисунок 12 – Деталь Рукоятка

Вывод: Были получены две детали с помощью контекстной сборки.
