Санкт-Петербургский Политехнический университет Петра Великого

Институт машиностроения, материалов и транспорта

Высшая школа машиностроения

ОТЧЕТ

по лабораторной работе №8

Дисциплина: САПР в машиностроении

Тема: Создание параметрических чертежей

(Вариант 1)

Студент группы 3331505/10001 Гричачина А.А.

Преподаватель Солодилова Н.А.

Санкт-Петербург

2023 г.

Цель работы

Приобрести навыки создания параметрических чертежей.

Задание

Вариант 1

Вариант задания для построения модели представлен на рисунке 1 и в таблице 1.

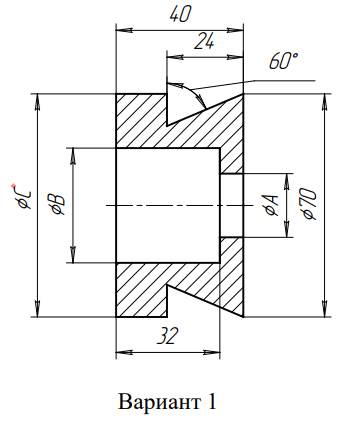

Рисунок 1 – Задание для лабораторной работы

Таблица 1 – Вариант задания для лабораторной работы

Ход работы

Был создан новый документ типа «Фрагмент», затем включен Параметрический режим и Отображение ограничений. Автолинией был начерчен верхний контур фигуры относительно оси симметрии. Для первой точки была применена команда Зафиксировать точку в панели Параметризация. Для первого вертикального отрезка была применена команда Выравнивания точек по вертикали, для последующих вертикальных отрезков было задано ограничение параллельности первому. Аналогично для горизонтального отрезка с применением Выравнивания по горизонтали и последующих горизонталей, введением параллельности. Затем была применена штриховка с панели Геометрия и фигура была Зеркально отражена относительно оси. После этого были расставлены размеры, в том числе размеры A, B, C. Для задания переменных размеры A, B, C в панели Переменные введены одноименные переменные для данных размеров в поле Выражение. В главном разделе списка переменных панели в графе Выражения введено для размера B выражение А*2. Размер С фиксирован с помощью опции Информационный размер. Для остальных переменных установлен признак Внешняя. Результат работы представлен на рисунке 2.

При изменении значения переменной A, переменная B была автоматически пересчитана, а C – не менялся (см. рисунок 3).

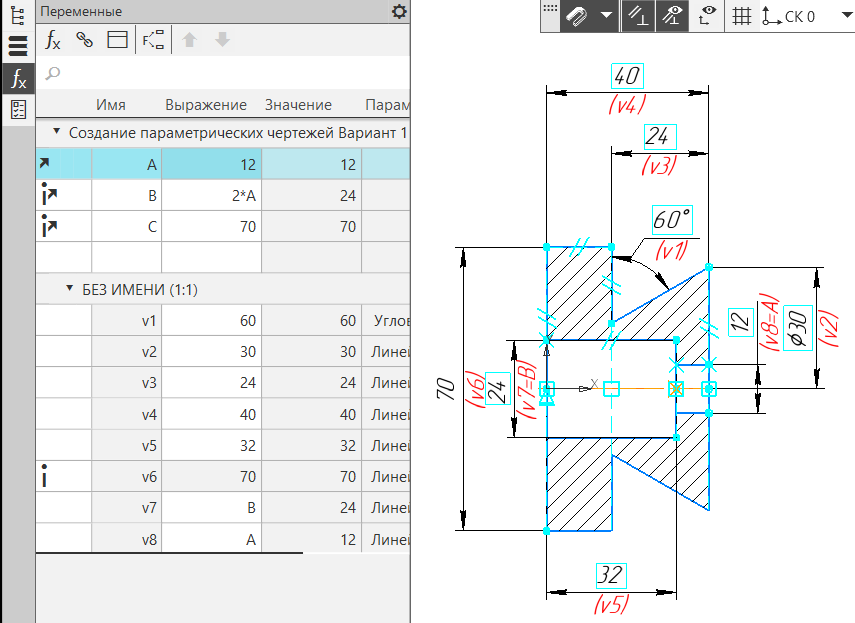

Рисунок 2 – Параметрический чертеж

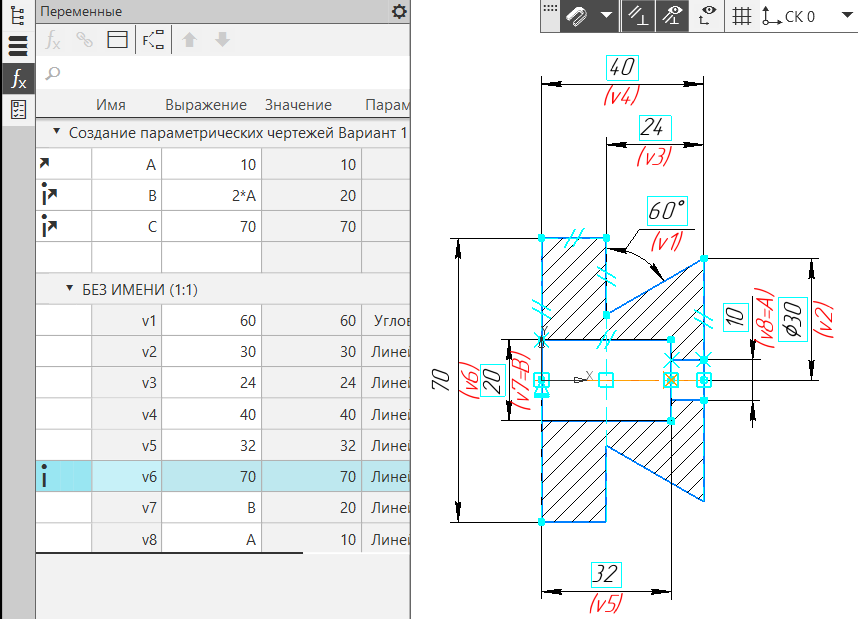

Рисунок 3 – Изменение переменной А параметрического чертежа

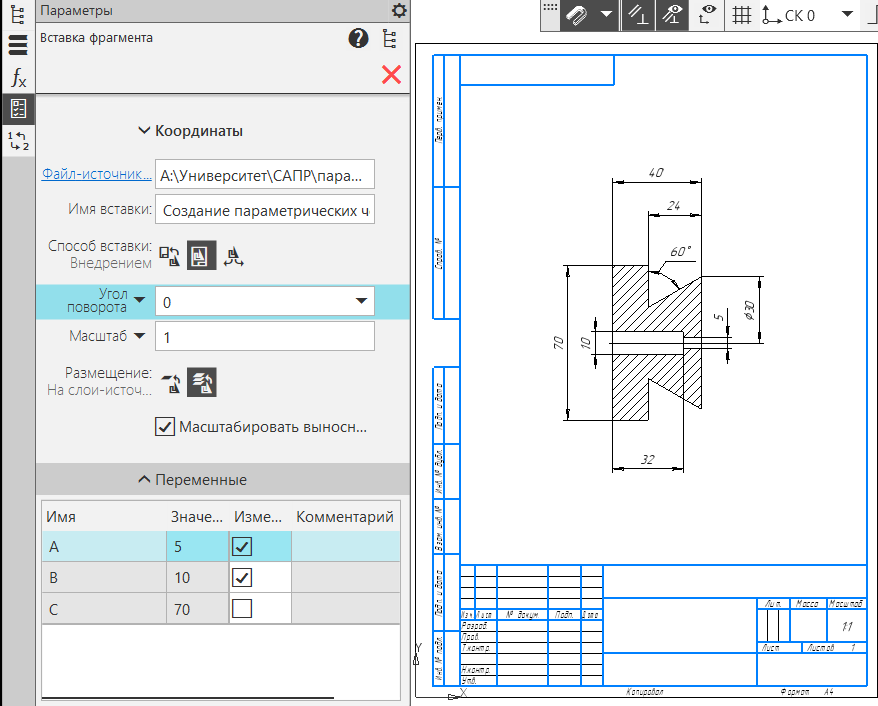

В новый чертеж А4 в масштабе 1:1 с включенным режимом параметризации и отображением ограничений был вставлен сделанный фрагмент. На вкладке Переменные в поле значения было установлено новое значение А, значение B автоматически просчиталось, а С не изменяем (см. рисунок 4).

Рисунок 4 – Вставка фрагмента в новый чертеж

Вывод

В результате работы был получен параметрический чертеж.
