Санкт-Петербургский Политехнический университет Петра Великого

Институт машиностроения, материалов и транспорта

Высшая школа машиностроения

ОТЧЕТ

по лабораторной работе №5, №7

Дисциплина: САПР в машиностроении

Тема: Моделирование сборок последовательным добавлением моделей компонентов, создание спецификации, комплекта ассоциативных документов

(Вариант 4)

Студент группы 3331505/10001 Гричачина А.А.

Преподаватель Солодилова Н.А.

Санкт-Петербург

2023 г.

Цель работы

Приобрести навыки создания параметрических чертежей.

Задание

Вариант 4

Угловой кран (рисунок 3.10) предназначен для перекрытия пара, поступающего из парового котла через штуцер поз. 8 к рабочему органу. Чтобы не было утечки пара предусмотрено сальниковое уплотнение из колец поз. 5, которые при затяжке накидной гайкой поз. 3 плотно прилегают к шпинделю поз. 6. Для этой же цели служит прокладка поз. 7 между корпусом поз. 1 и штуцером.

Вариант 4 — моделирование сборочной единицы Кран угловой.

Сборочный чертёж приведён на рисунке 1 Спецификация — на рисунке 2. Чертежи деталей — на рисунках 3 - 8.

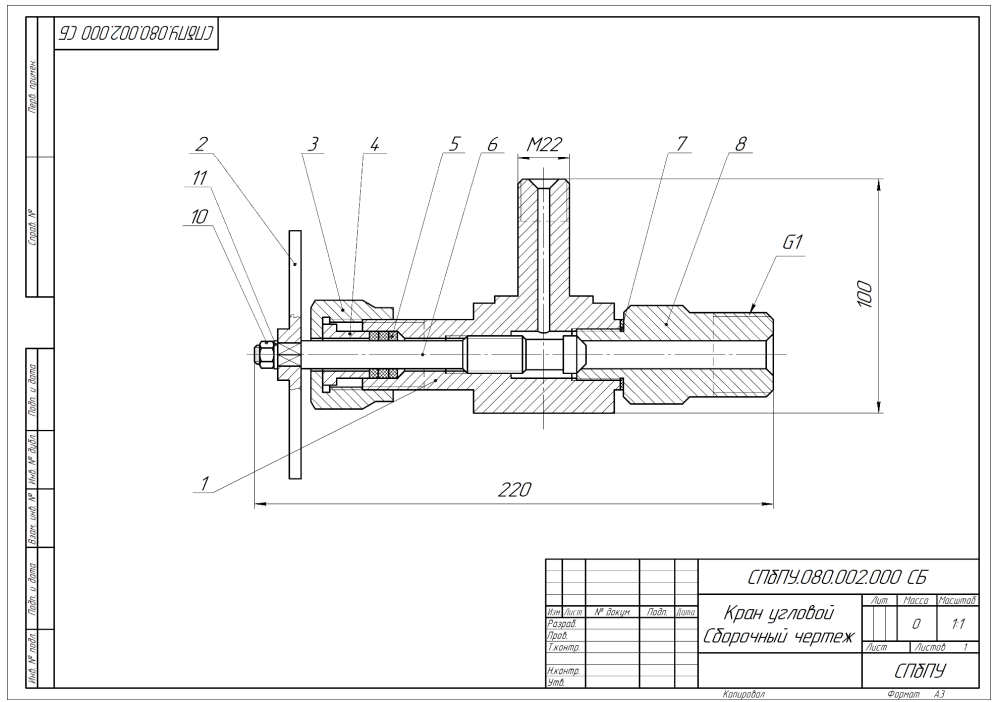

Рисунок 1 – Вариант 4. Сборочный чертеж

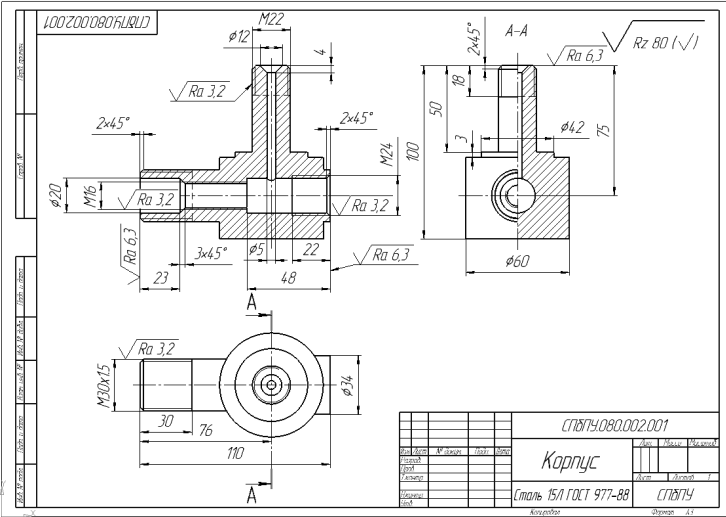

Рисунок 2 – Кран угловой. Спецификаци Рисунок 3 – Чертеж детали «Корпус»

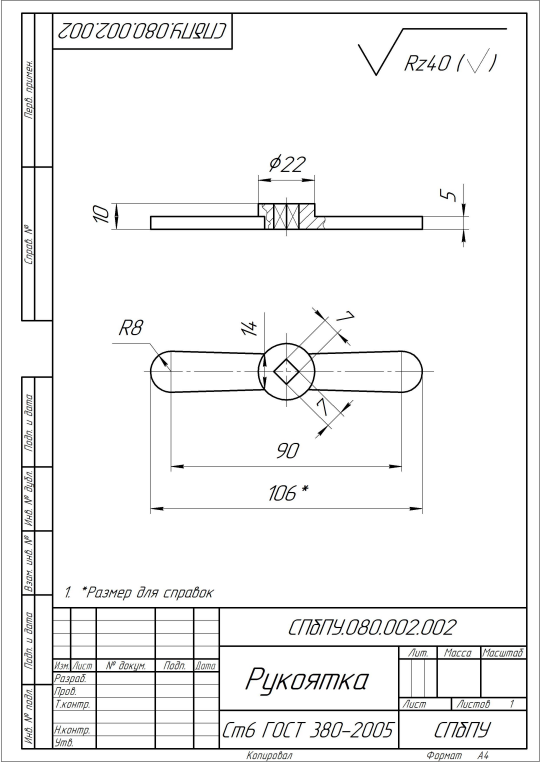

Рисунок 4 – Чертеж детали «Рукоятка»

Рисунок 5 – Чертеж детали «Гайка»

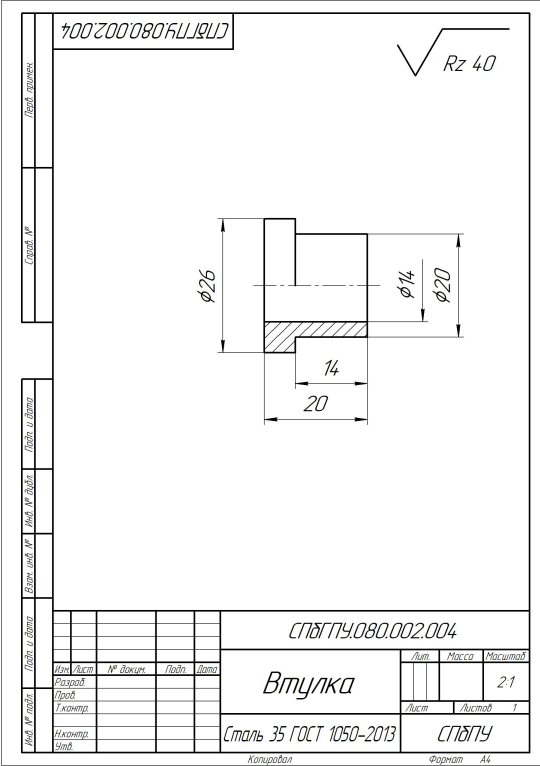

Рисунок 6 – Чертеж детали «Втулка»

Рисунок 7 – Чертеж детали «Шпиндель»

Рисунок 8 – Чертеж детали «Штуцер»

Ход работы

В начале были созданы 3D модели деталей по данным чертежам Корпус, Рукоятка, Гайка, Втулка, Шпиндель, Штуцер. Дерево каждой детали приведено на рисунках 9 – 14 соответственно.

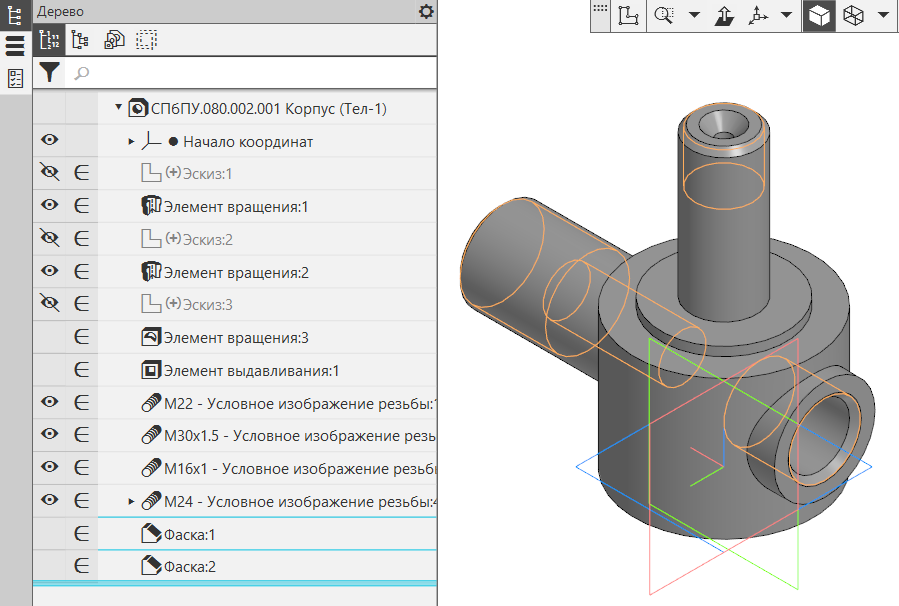

Рисунок 9 – 3D детали «Корпус»

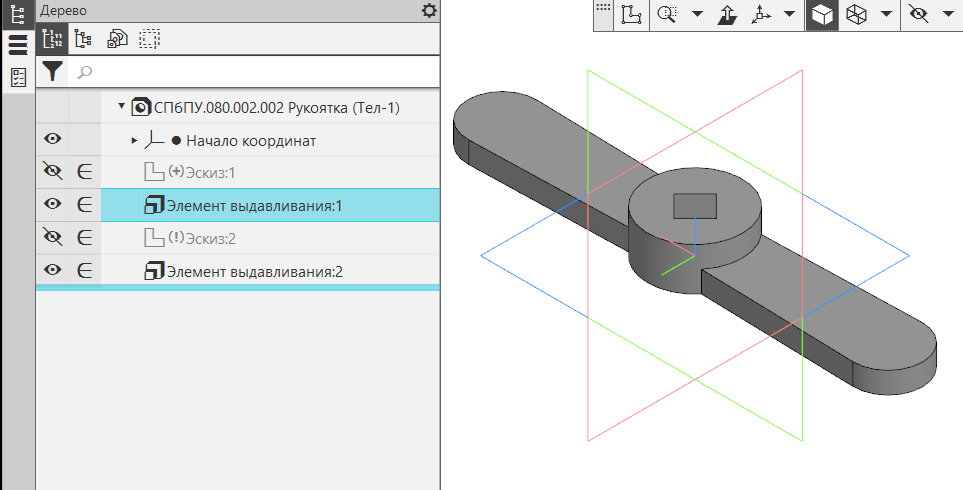

Рисунок 10 – 3D детали «Рукоятка»

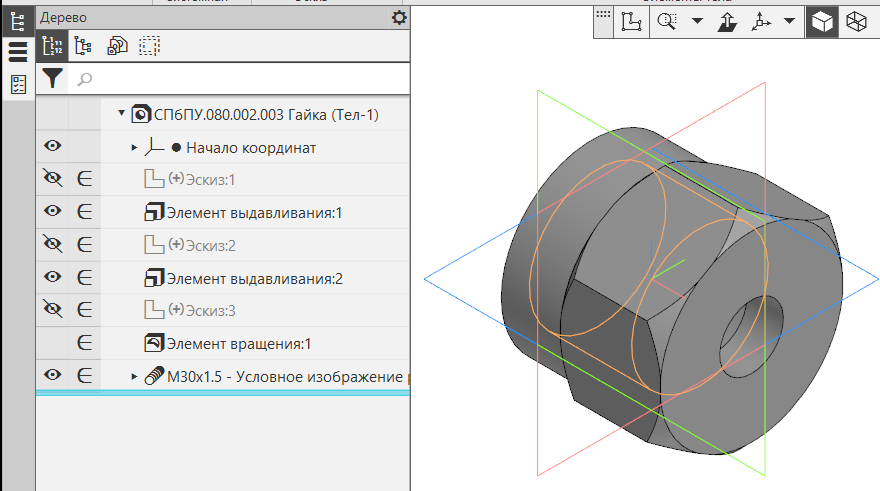

Рисунок 11 – 3D детали «Гайка»

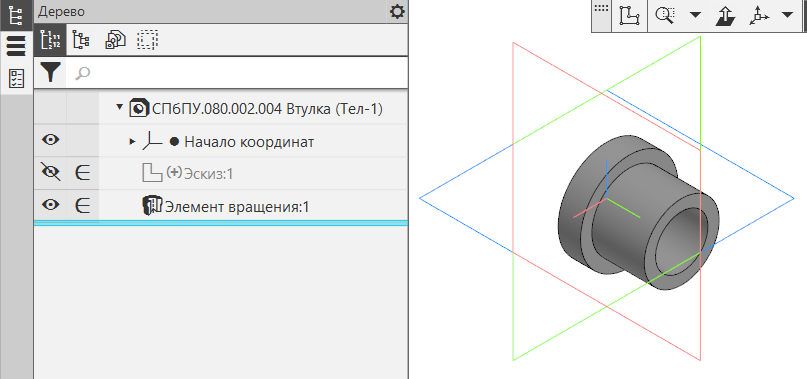

Рисунок 12 – 3D детали «Втулку»

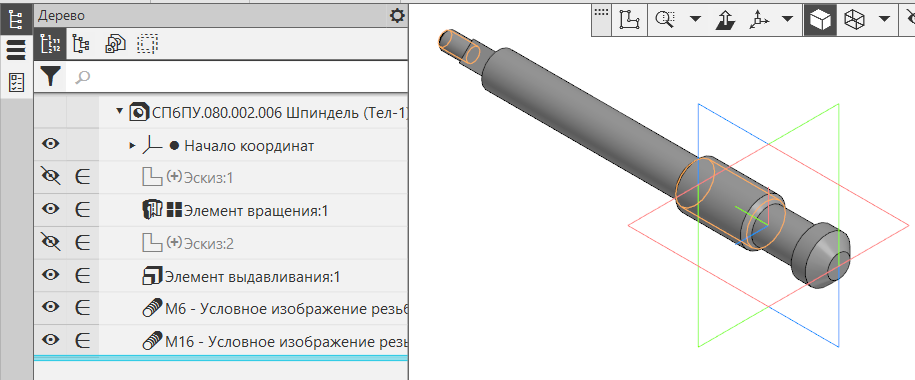

Рисунок 13 – 3D детали «Шпиндель»

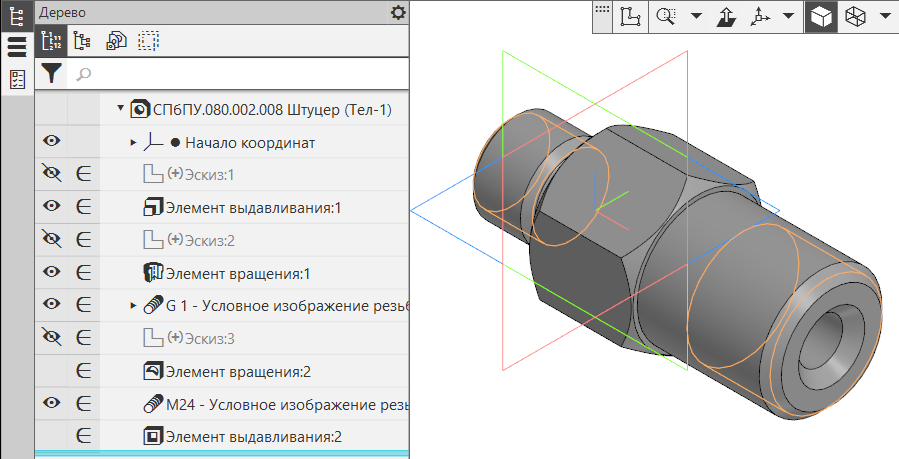

Рисунок 14 – 3D детали «Штуцер»

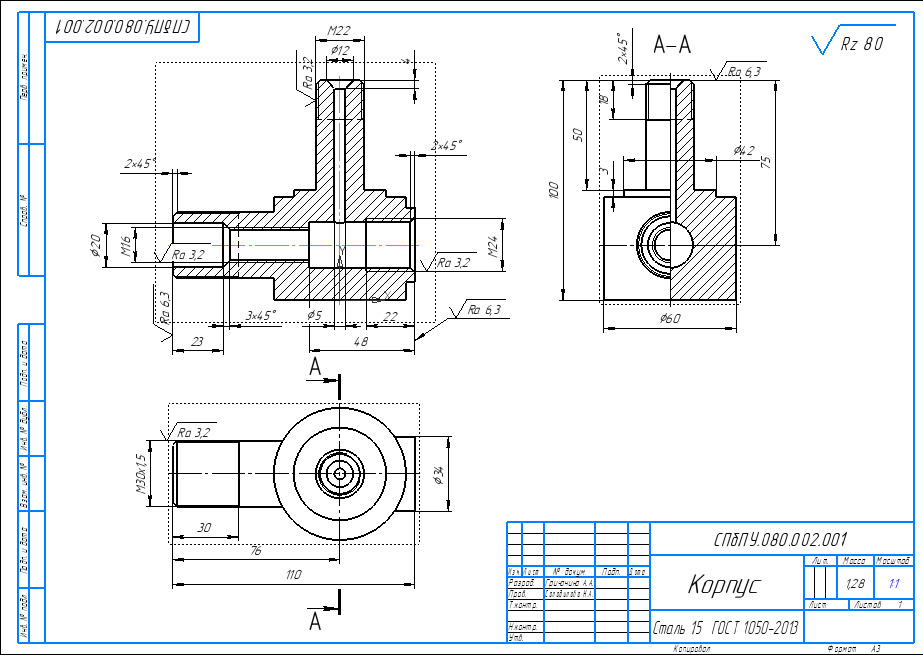

Ко всем деталям были построены ассоциативные чертежи с помощью функции Создать чертеж по модели на панели Чертеж. Для корпуса был сделан разрез на фронтальном виде и половина разреза на профильном виде с помощью функции Местный разрез, а затем расставлены размеры (см. рисунок 15).

Рисунок 15 – Ассоциативный чертеж детали «Корпус»

На ассоциативном чертеже Рукоятки с помощью сплайна была построена область и затем применена команда Местный разрез и расставлены размеры (см. рисунок 16).

Для чертежа Гайки был построен половина разреза на фронтальном виде и Выносной элемент с панели обозначения в масштабе 2 к 1, затем расставлены размеры (см. рисунок 17).

Для Втулки создан половина разреза с помощью функции Местный разрез (см. рисунок 18).

Рисунок 16 – Ассоциативный чертеж детали «Рукоятка»

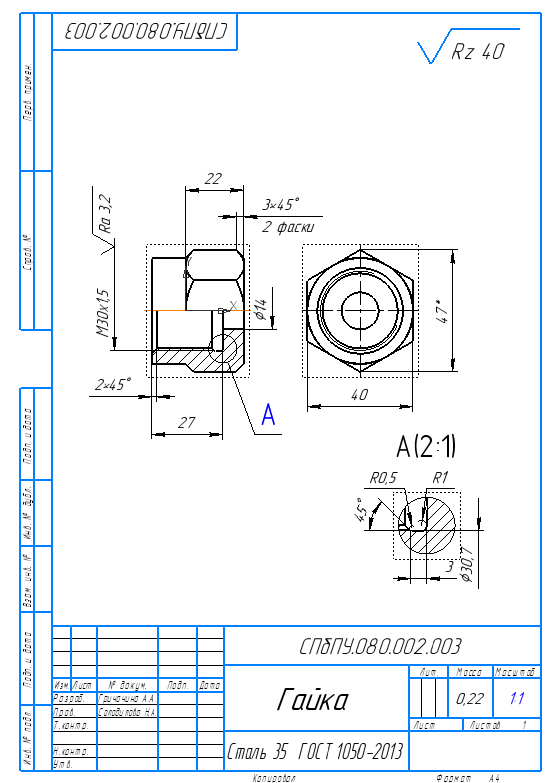

Рисунок 17 – Ассоциативный чертеж детали «Гайка»

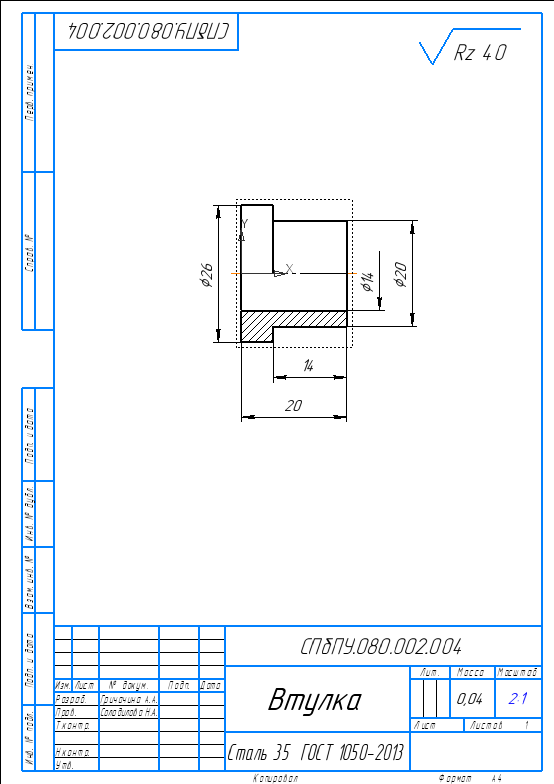

Рисунок 18 – Ассоциативный чертеж детали «Втулка»

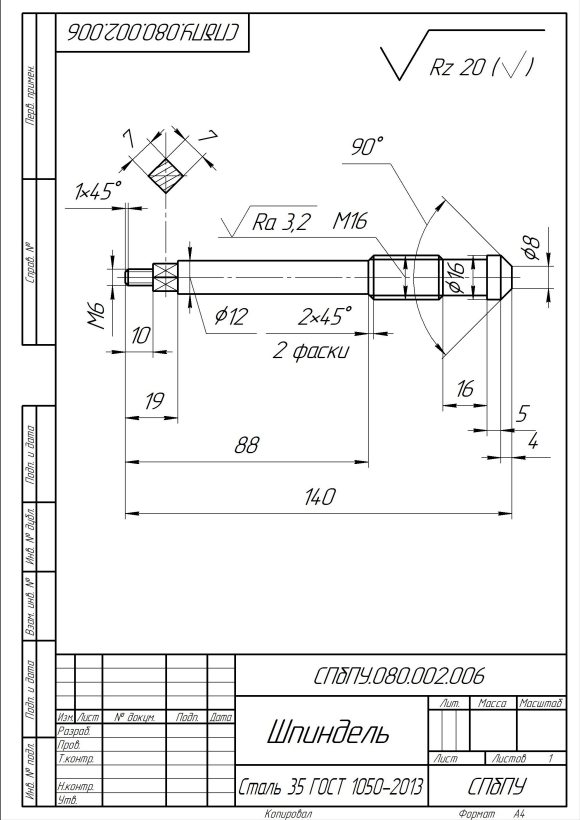

Для Шпинделя был построен разрез с помощью функции Линия разреза/сечения и расставлены размеры (см. рисунок 19).

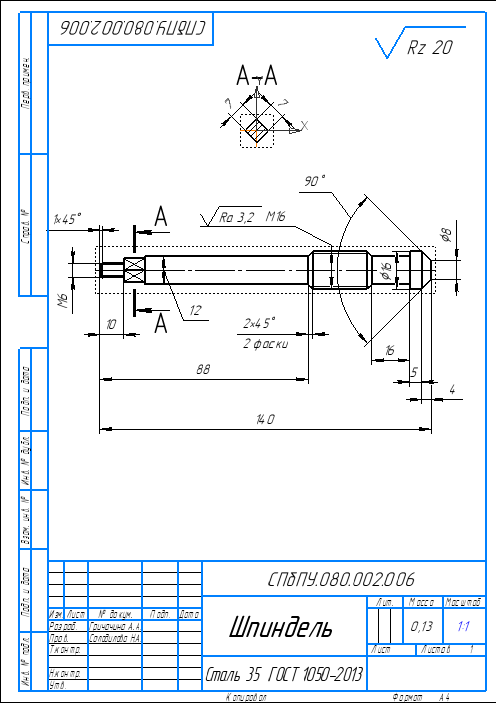

Рисунок 19 – Ассоциативный чертеж детали «Шпиндель»

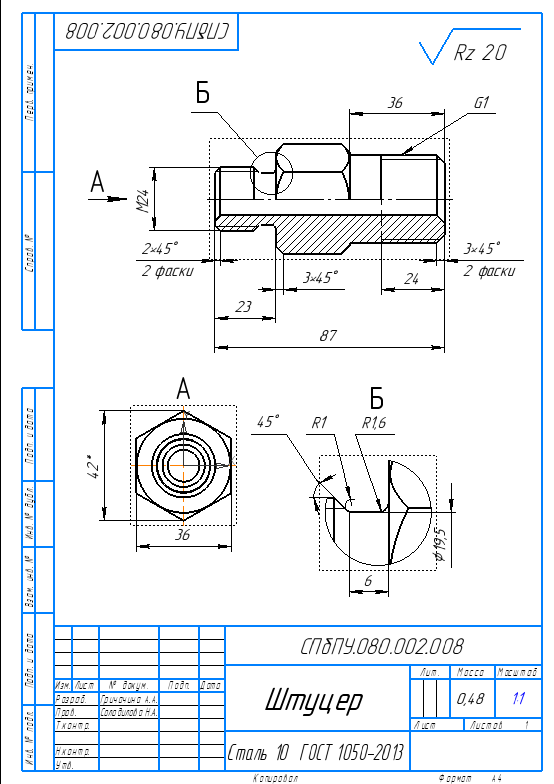

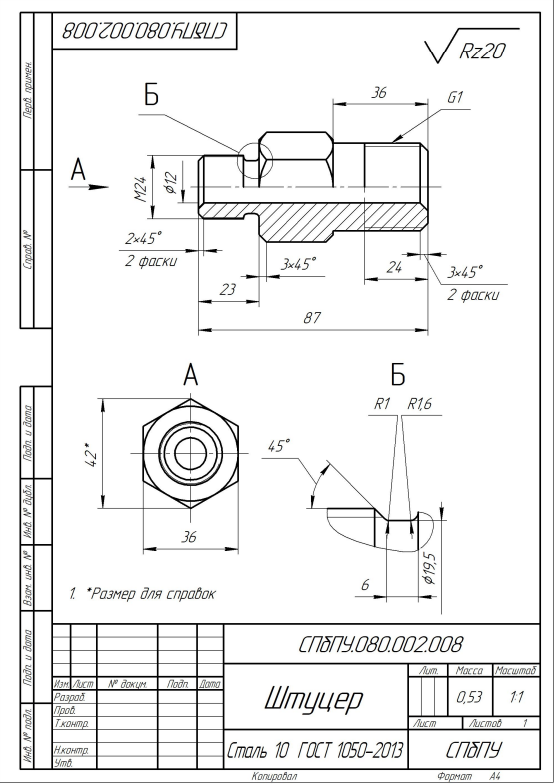

При создании Штуцера было сделано половина разреза с помощью операции Местный разрез, построен вид по стрелке с помощью функции Стрелка взгляда на панели Обозначения и сделан выносной элемент (см. рисунок 20).

Рисунок 20 – Ассоциативный чертеж детали «Штуцер»

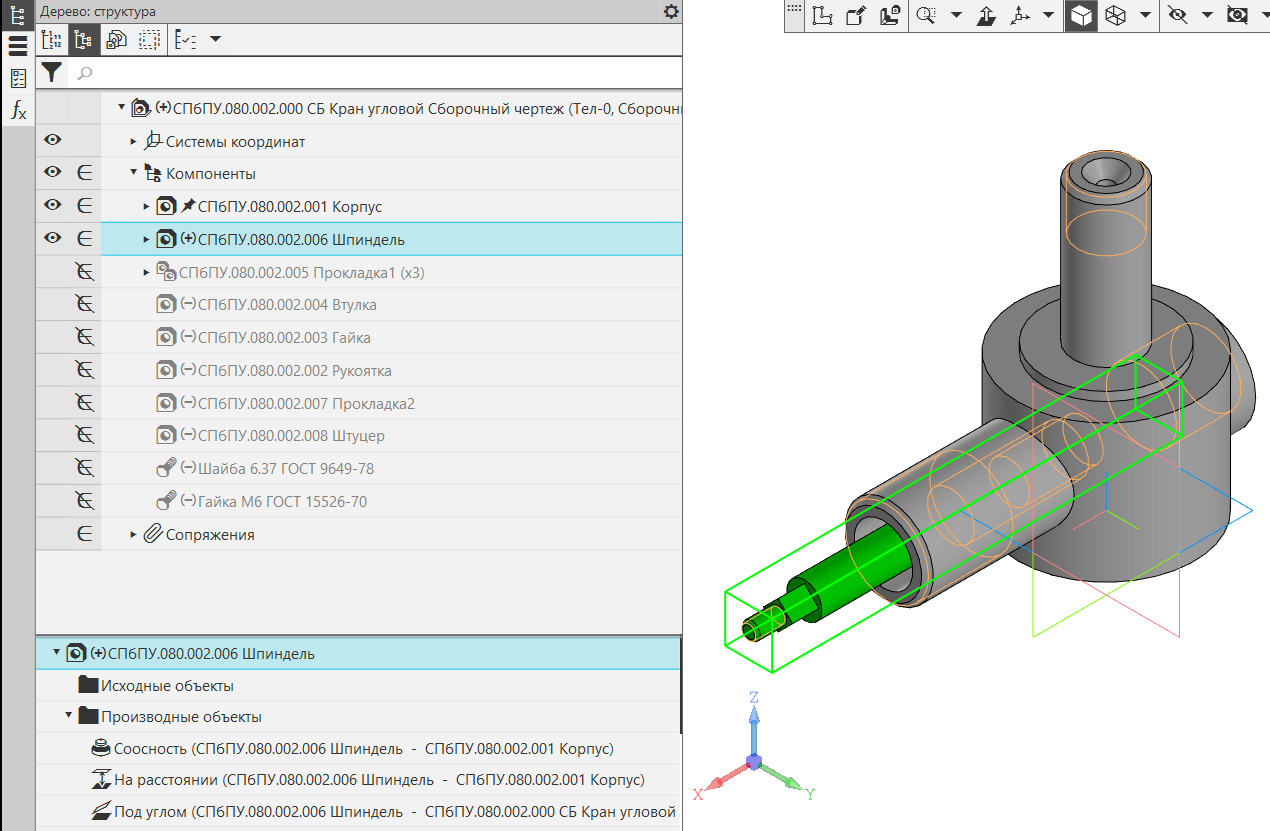

В Компасе был создан файл сборки, в который был добавлена и автоматически зафиксирована модель Корпуса. Шпиндель был зафиксирован сопряжениями, которые указаны на рисунке 21.

Рисунок 21 – Сопряжение детали «Шпиндель»

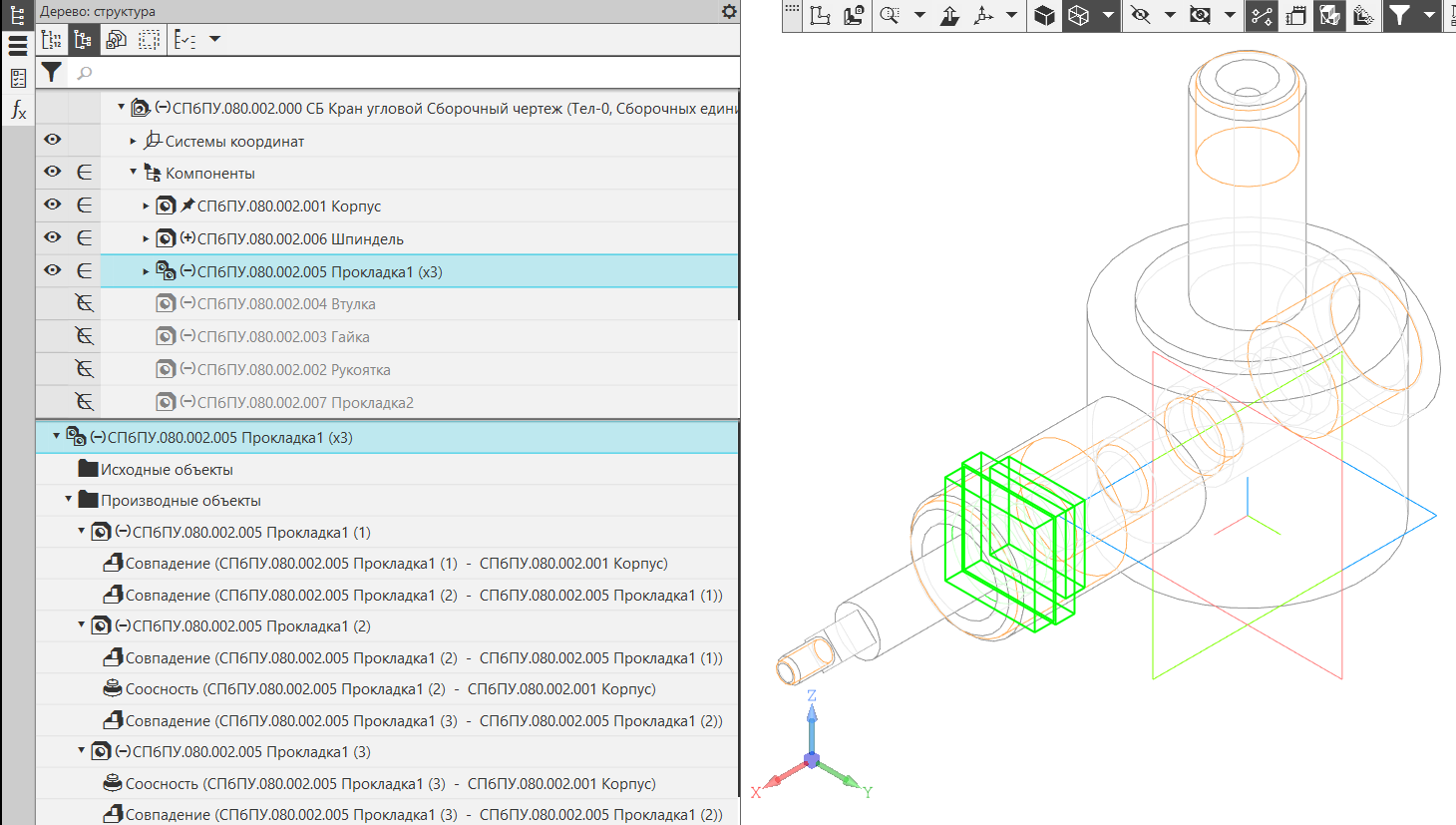

Далее была добавлена Прокладка1 тремя копиями и закреплены сопряжениями, указанными на рисунке 22.

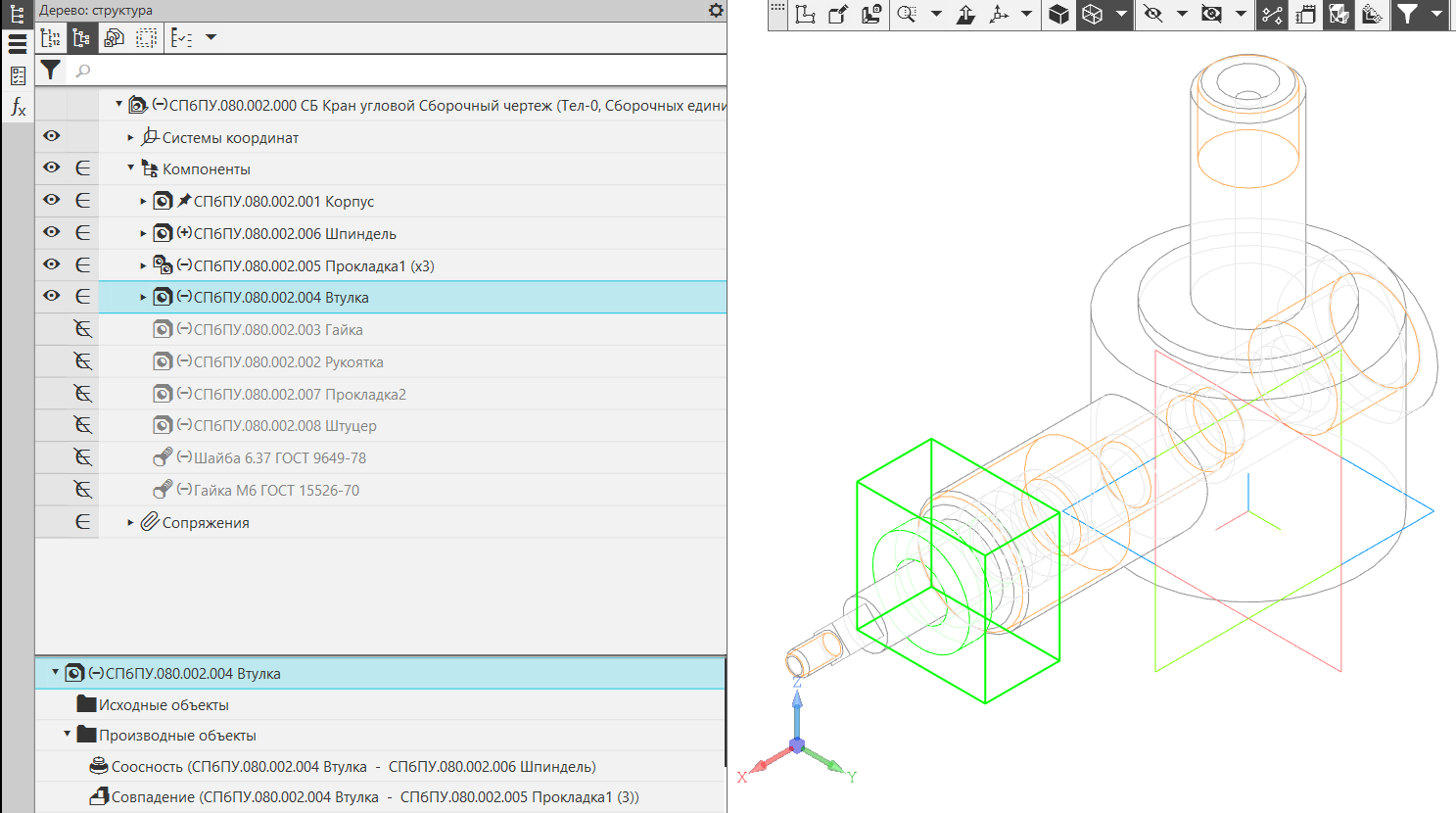

Втулка была добавлена, как показано на рисунке 23.

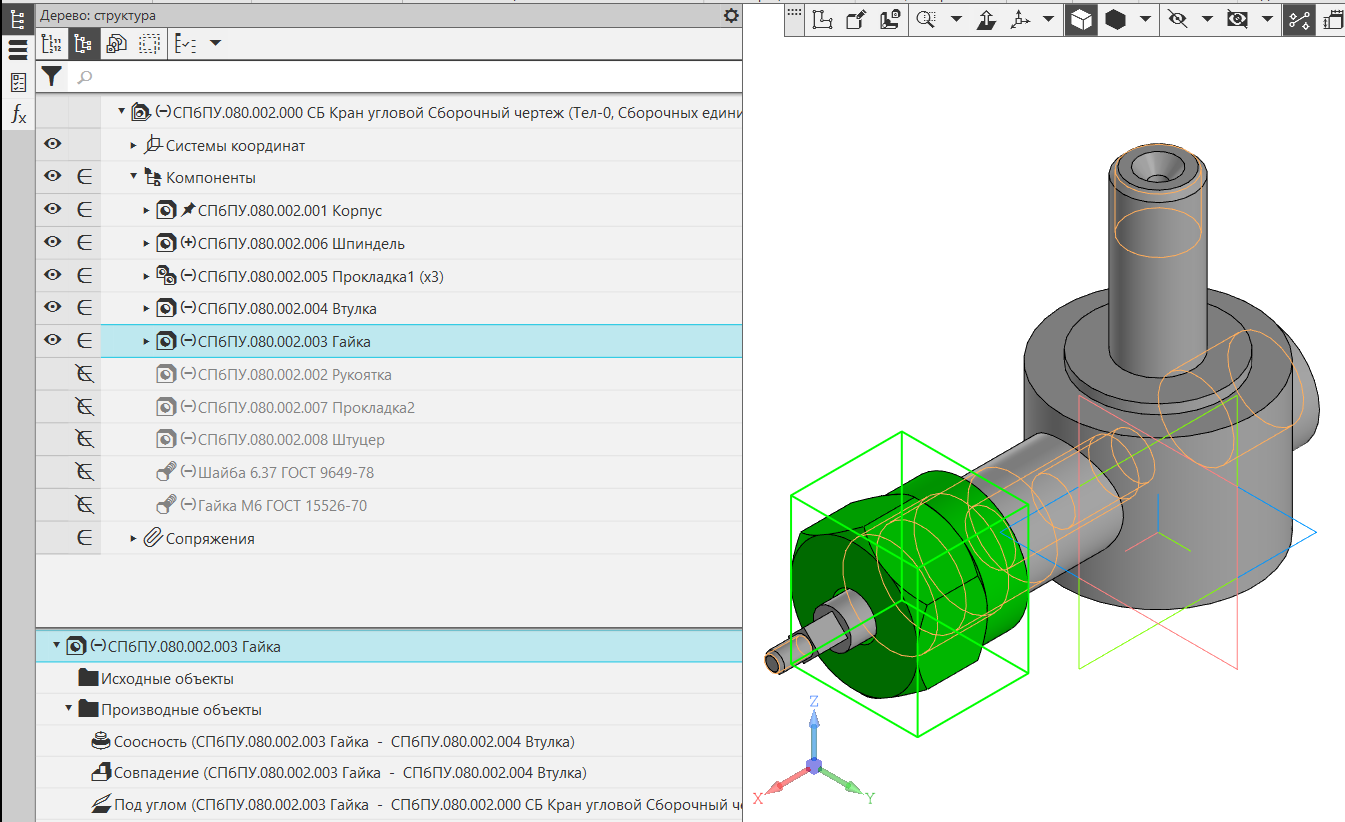

Гайка добавлена с сопряжениями, как показано на рисунке 24.

Рукоятка была сопряжена с Шпинделем сопряжениями, как показано на рисунке 25.

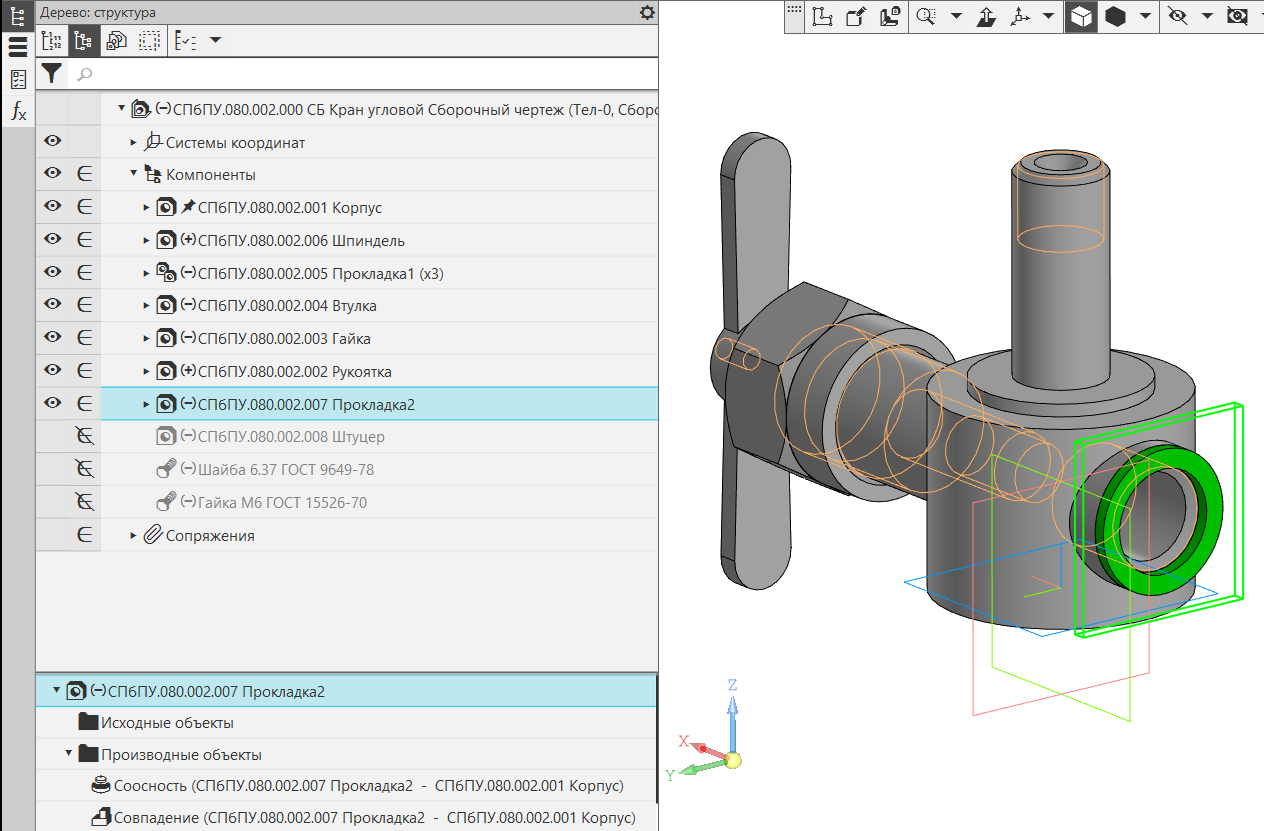

Прокладка2 была сопряжена с Корпусом как показано на рисунке 26.

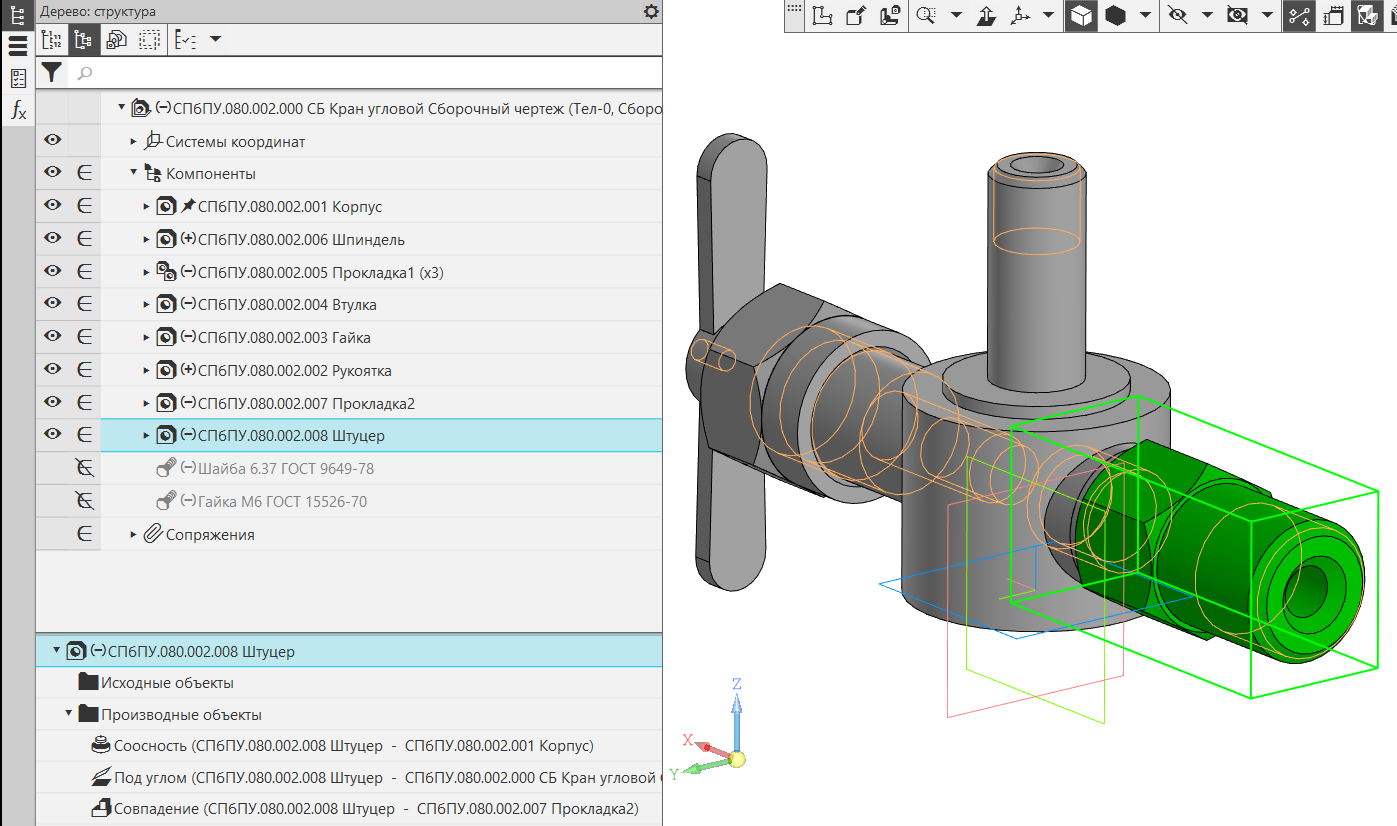

Штуцер был закреплен сопряжениями, как показано на рисунке 27.

Рисунок 22– Сопряжение детали «Прокладка1»

Рисунок 23 – Сопряжение детали «Втулка»

Рисунок 24 – Сопряжение детали «Гайка»

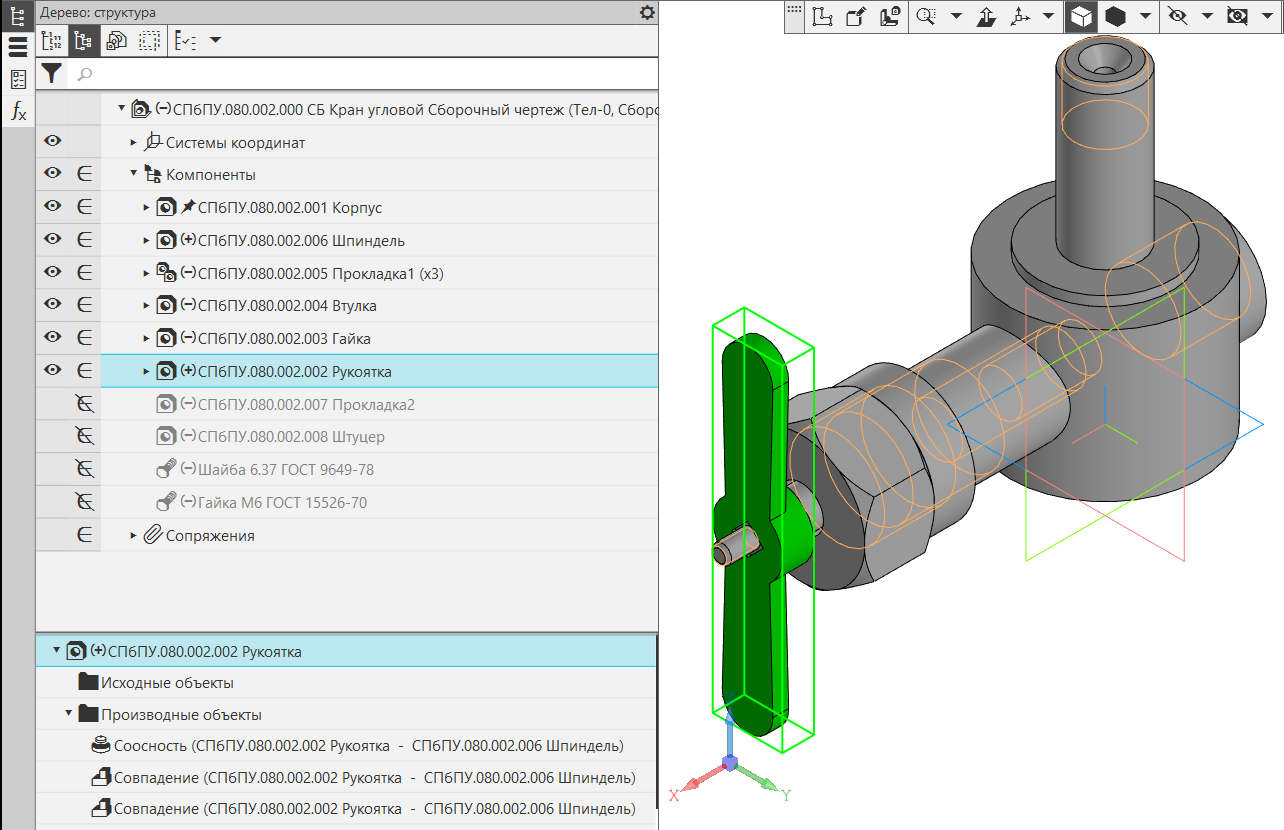

Рисунок 25 – Сопряжение детали «Рукоятка»

Рисунок 26 – Сопряжение детали «Прокладка2»

Рисунок 27 – Сопряжение детали «Штуцер»

Из стандартных изделий была выбрана Гайка и добавлена сопряжениями к Рукоятке и Шпинделю (см. рисунок 28).

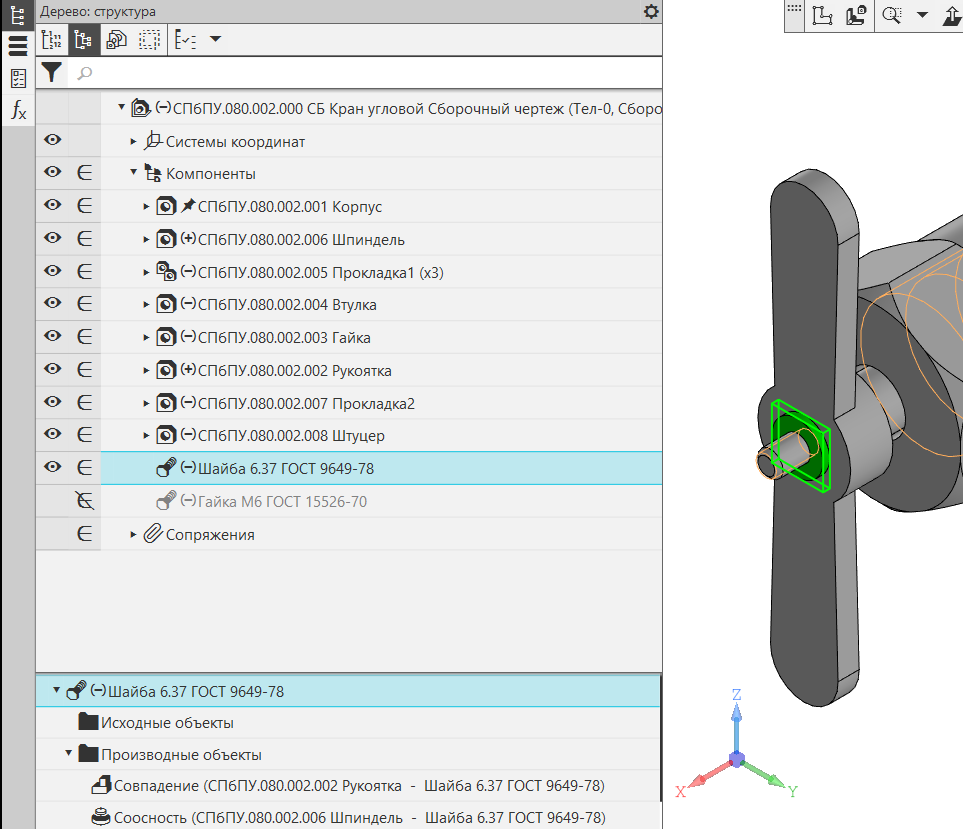

Рисунок 28 – Сопряжение стандартной детали «Шайба»

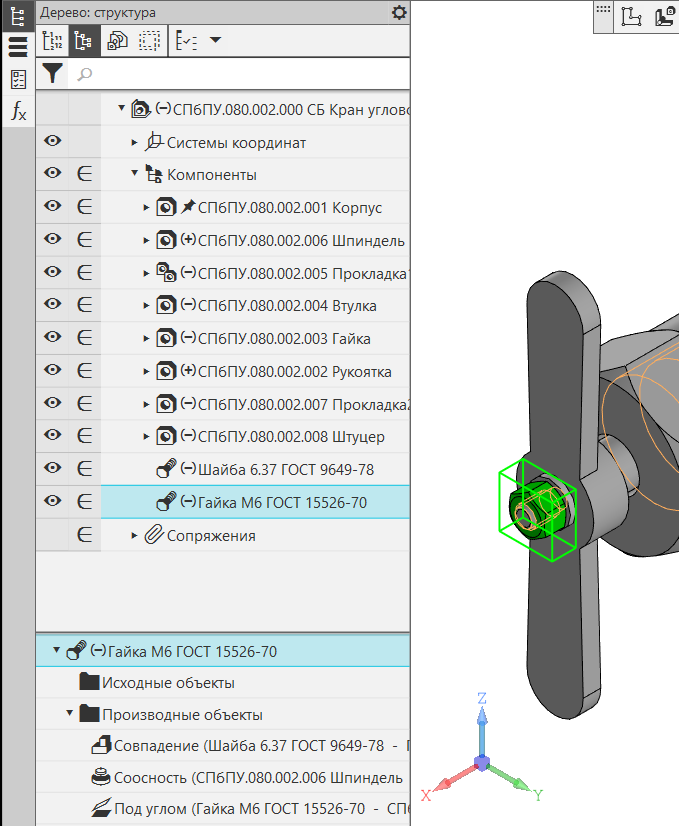

Сопряжения для вставленного из стандартных изделий Гайки показаны на рисунке 29.

Рисунок 29 – Сопряжение стандартной детали «Гайка»

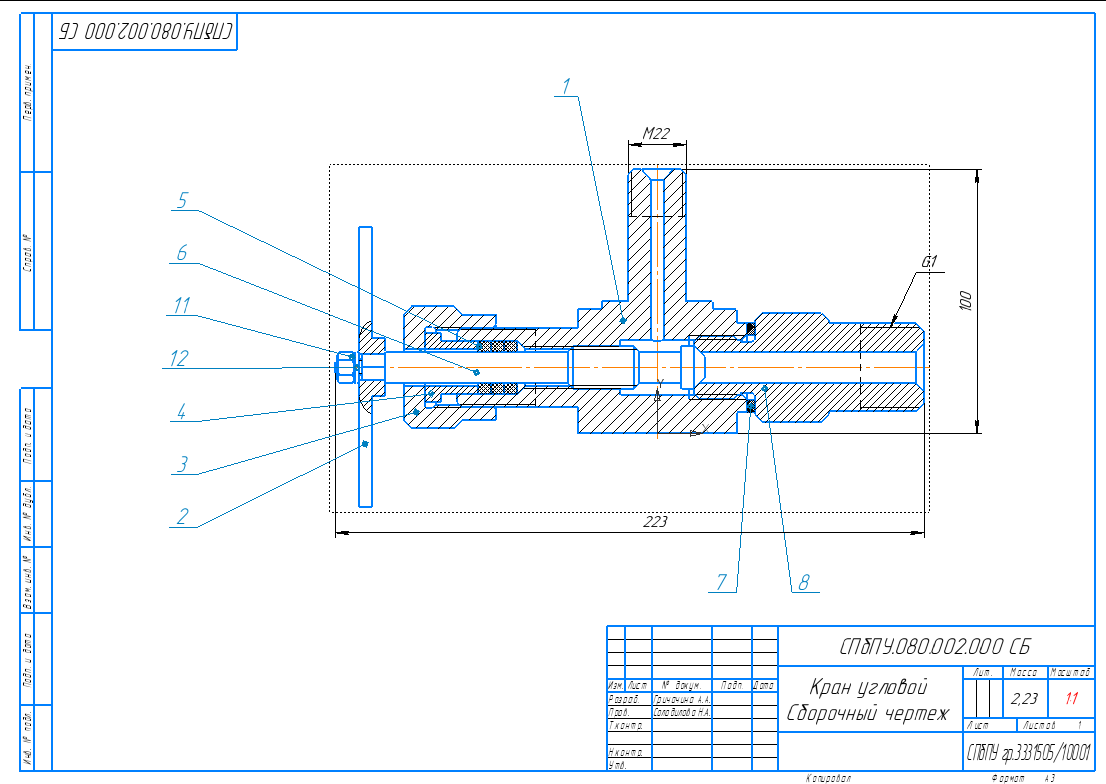

Для сборочной модели был сформирован ассоциативный чертеж, позиции были автоматически расставлены с помощью команды Авторасстановка позиций во вкладке Приложений (см. рисунок 30).

Рисунок 30 – Ассоциативный чертеж сборочной модели «Кран угловой»

Перед созданием спецификации, к ней были добавлены ассоциативные чертежи при помощи вызова Управление — Спецификация — Внешний объект спецификации, в диалоге выбора раздела и типа объекта был указан раздел — Детали, тип объекта — Базовый объект спецификации. После нажатия кнопки Создать, на экране появился диалог Объект спецификации. Он заполнен сведениями из свойств детали — обозначения и наименования. Оставив диалог открытым, вызвана команда Добавить документ в секции Документы на панели Параметры, затем последовательно выбраны и добавлены все файлы ассоциативных чертежей.

Была создана спецификация в Управление —Спецификация — Создать спецификацию по документу. В ней был добавлен раздел Документация с помощью вызова команды Добавить раздел — Документация — Базовый объект спецификации. Оставаясь в текущей строке в режиме редактирования объекта спецификации, вызвана команда Добавить документ в секции Документы на панели Параметры и выбран файл ассоциативного сборочного чертежа. Кнопка Получать свойства из документа при этом была нажата. Аналогично была подключена сборочная модель. Чтобы геометрия объектов спецификации и позиционные линии-выноски отображались (подсвечивались) в сборочном чертеже, необходимо подключить чертёж к спецификации командой меню Управление — Управление сборкой — Добавить документ и указан файл ассоциативного чертежа, кнопка Получать свойства из документа при этом была нажата, затем кнопкой Сдвинуть документ вверх размещен чертёж первым в списке. Результат работы представлен на рисунке 31.

Вывод

В результате работы были получены Сборочная модель в КОМПАС-3D, к модели сборки и каждой детали сформирован ассоциативный чертеж, а к сборке создана Спецификация.

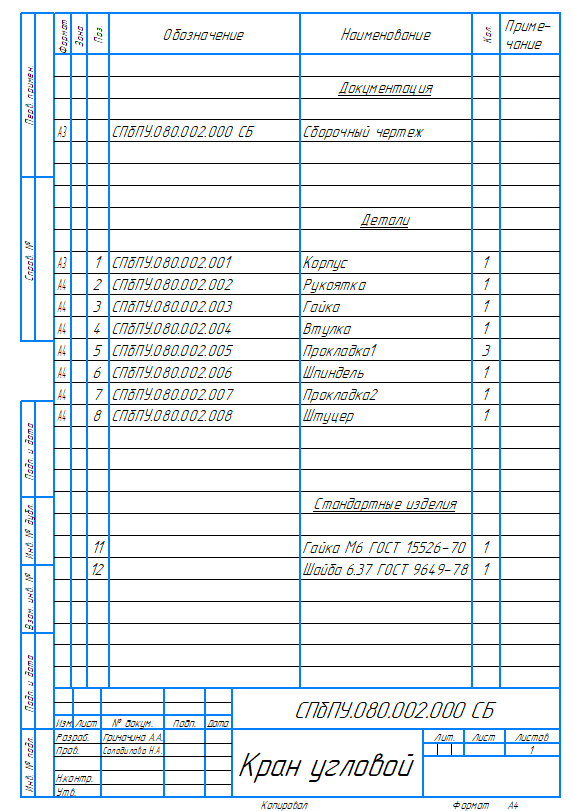

Рисунок 31 – Спецификация «Кран угловой»
