Исходные данные представлены в таблице 1.1, эскиз детали на рисунке 1.1.

Таблица 1.1

№ Вари-анта	l1	l2	l3	l4		l5	l6	l7	l8	d1		d2	d3	d4	d5		d6	d7	r	L
1	мм
	4	3	-	-		16	-	-	3	16		16	36	36	20		36	36	8	31
	Материал детали				Направление вращения						Суппорт					Тип резца
	Сталь σв=450 Мпа				Правое						Передний					Дисковый

Рисунок 1.1 - Эскиз детали

1. Выбор величины заднего угла α

Для дисковых резцов рекомендуется брать задний угол α в диапазоне 10…12°. Выбираем величину заднего угла α=10°.

2. Выполнение проверки заднего угла α на минимально допускаемое значение на конических участках

Профильный угол φ вычисляется по формуле 2.1.

(2.1)

l – длина конического участка; r_max, r_min - больший и меньший радиусы конического участка соответственно.

Нормальный задний угол α_n вычисляется по формуле 2.2.

(2.2)

, значит задний угол α проходит на минимально допускаемое значение на конических участках.

3. Выбор переднего угла ɣ

Передний угол , что соответствует стали (см. таблицу 3.1).

Таблица 3.1

Обрабаты-ваемый материал	Сталь σв, МПа			Чугун	Бронза, латунь	Алюминий, медь красная
	500	500-800	800-1200
γ	20	1510	105	510	05	2530

4. Вычисление глубины профиля

Наибольшая глубина профиля детали вычисляется по формуле 4.1.

(4.1)

,  наибольший и наименьший диаметры детали соответственно

5. Определение узловой точки профиля детали

Под узловой точкой понимают все точки профиля одного радиуса (диаметра), в которых пересекаются линии разного типа (прямые и дуги окружности) или одного типа, но с разными параметрами (для прямых – с разными профильными углами, для дуг – с разными центрами окружностей). Узловая точка с наименьшим радиусом – базовая (формула 5.2).

(5.1)

(5.2)

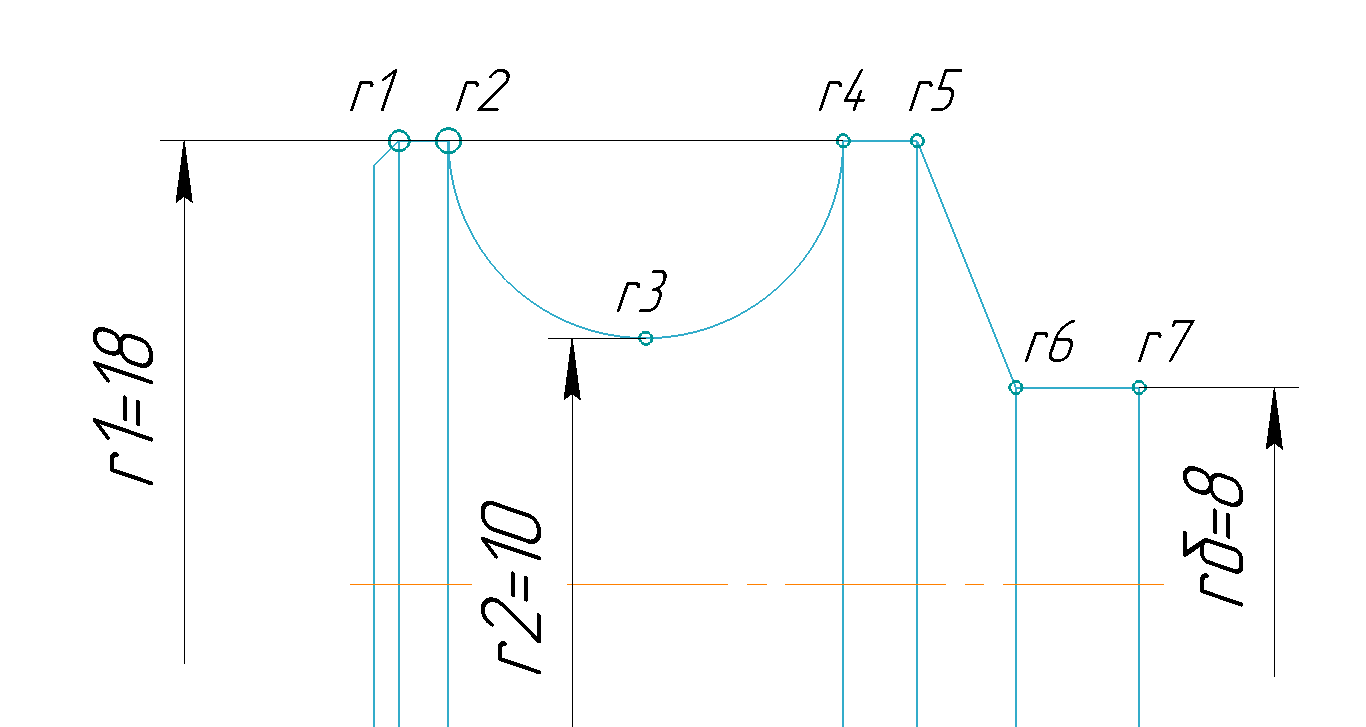

Радиусы узловых точек 1 и 2 равны 18 мм и 10 мм соответственно. Выбор узловых точек показан на рисунке 5.1.

Рисунок 5.1- Выбор узловых точек профиля детали

6. Выбор габаритных и присоединительных размеров дискового резца

Габаритный размеры резца выбраны согласно глубине профиля мм (см. таблицу 6.1)

tmax до Da b d (H8) d1 d2 D1 r 11 75 15 22 34 5 42 2

Таблица 6.1

Наружный радиус резца равен мм

7. Расчет установочных и эксплуатационных параметров

Смещение оси резца относительно линии центров станка рассчитывается по формуле 7.1.

(7.1)

Принимаем

Смещение передней грани (или плоскости заточки) от оси резца рассчитывается по формуле 7.2.

(7.2)

Принимаем

8. Расчет глубины профиля для каждой узловой точки

Глубина профиля узловой точки от базовой линии рассчитывается по формулам 8.1 в плоскости передней грани и в профильной плоскости (нормальной к задней поверхности) 8.3.

(8.1)

где (8.2)

=0,152;

=0,274;

= 10,273 мм

= 2,101 мм

(8.3)

=8,439 мм

=1,804 мм

9. Таблица узловых точек

Полученные данные представлены в таблице 9.1.

Таблица 9.1

Номер узловой точки i	ri	hi = ri - rσ	hpi	hxi
1	18	10	10,273	8,439
2	10	2	2,101	1,804

10. Отклонения формы конических участков

Радиус средней точки С высчитывается по формуле 10.1:

(10.1)

Теоретическая глубина профиля соответствующей ей точки С_т высчитывается по формулам 8.1, 8.3.

= 0,21;

= 5.191 мм

=4,394 мм

Фактическая глубина профиля соответствующей ей точки Сф рассчитывается по формуле 10.2:

(10.2)

где h_xmax и h_xmin - глубины профиля крайних узловых точек конического участка.

Отклонение профиля на коническом участке считается по формуле 10.3:

(10.3)

11. Расчет корригированного радиуса в профильной плоскости резца

Глубина дугового участка в профильной плоскости резца рассчитана по формуле 11.1:

(11.1)

Корригированный радиус r_x в профильной плоскости резца для дугового участка детали с радиусом r рассчитан по формуле 11.2

(11.2)

12. Проектирование участка под отрезной резец

Согласно эскизу, общая ширина резца составляет L= 45 мм (рис. 12.1).

Рисунок 22.1 – Эскиз участка под отрезной резец

13. Эскизы относительного положения детали и резца

На рисунке 13.1 представлено взаимное расположение резца и детали.

Рисунок 13.1 – Изображение взаимного расположения заготовки и резца

14. Выбор материала для изготовления резцов

Для изготовления режущей части фасонного резца выбираем сталь Р6М5 ГОСТ 19265-73.
