30. Выбор предельных отклонений диаметров резьбы гайки

Выбираем предельные отклонения диаметров резьбы гайки от номинального профиля. Согласно ГОСТ 16093-81 для метрических резьб посадок скольжения Н . Верхние отклонения: . Верхнее отклонение на наружный диаметр гайки не регламентируется.

31. Расчет предельных размеров резьбы в гайке

Произведем расчет предельных размеров резьбы в гайке по формулам:

D_1max=D₁+ES_D1= 2,459 + 0.14=2.599 (3)

D_2max=D₂+ES_D2= 2,675 + 0.1=2.775 (4)

D_1min=D₁+EI_D1= 2,459 +0=2.459 (5)

D_2min=D₂+EI_D2= 2,675 +0=2.675 (6)

D_min=D+EI_D=3+0=3 (7)

32. Определение класса точности метчика

Класс точности метчика в зависимости от полей допусков нарезаемой резьбы выбираем согласно ГОСТ 16925-93. Для поля допуска 4Н рекомендуются метчики 1 класса точности.

33. Выбор предельных отклонений резьбы чистового метчика

Выбираем предельные отклонения диаметров и шага резьбы чистового метчика, допуска на половину угла профиля. Согласно ГОСТ 16925-93 принимаем значения:

eid_2N= 0,024 мм; esd_2N=0,008 мм;

eid_N= 0,32 мм; esd_N – не регламентируется

Допуск на половину угла профиля α/2: ±35 мин

Предельные отклонения шага резьбы ТР/2: ±8 мкм

34. Расчет предельных отклонений размеров наружного и среднего диаметров резьбы всех метчиков в комплекте

Произведем расчет предельных отклонений размеров наружного и среднего диаметров резьбы всех метчиков из комплекта, также находим длину режущей части l_p. Расчеты сведем в таблицу 2.

Таблица 2

Комплект из трех метчиков
Чистовой	=3 мм	= 2,675 + 0,008 = 2,683мм	= 1.0 мм
	3,32 мм	= 2,675 + 0,024 = 2,699 мм
Черновой	=2 мм	= 2,675–0,05= 2,625 мм	= 3.0 мм
	T’ =T11=0,075 мм	T’ =0,039 +T6= 0,068 + 0,008 = 0,076 мм

Наибольший внутренний диаметр для всех метчиков в комплекте принимают одинаковым:

d_1Nmax = d_1N – 0,055∙P=2,459 -0,055∙0,5 = 2,432 мм

Нижнее отклонение d_1N и форма впадины метчика не регламентируется.

35. Расчет диаметра метчиков по переднему торцу

Согласно ГОСТ 16925-93 расчет диаметра метчиков по переднему торцу производим по формуле (8):

d_T=D₁ – (0,1…0,35) мм (8)

d_T= 2,459 - 0,29= 2,430 мм

36. Определение углов ϕ режущей части всех метчиков в комплекте

Согласно ГОСТ 16925-93 определяем угол ϕ режущей части метчиков:

Чистовой:

tgϕ= 0,285

ϕ =15°54'

Черновой:

tgϕ’= 0,095

ϕ = 5°25'

37. Выбор переднего ɣ и заднего α углов

В соответствии с обрабатываемым материалом (чугун) и рекомендациями ГОСТ 3266-81 назначаем углы в пределах: передний ɣ=8-10°, задний угол α=4-6°.

Принимаем: ɣ=8°,α=5°.

38. Выбор числа зубьев метчика

Согласно ГОСТ 3266-81 для резьб с z=3

39. Определение падения затылка К по вершинам витков режущей части

Для всех метчиков комплекта принимаем одно и то же значение К, рассчитанное по формуле (9):

К= (9)

К= = 0.275 мм

Принимаем К=0,2 мм.

Затылование назначаем по ГОСТ 3449-84 в зависимости от .

Принимаем К₁= 0,01 мм.

40. Выбор габаритных размеров метчиков, формы и размеров стружечных канавок

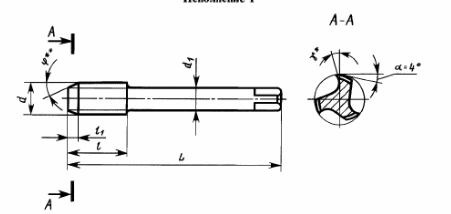

Размеры метчика и его конструктивных элементов выполняется согласно ГОСТ 3266-81 Эскиз метчика представлен на рисунке 1.

Рисунок 1 – Размеры метчика и его элементов

Размеры принимаем:

L = 48 мм;

l = 11 мм;

d₁=2,24 мм;

Чистовой:

l1=1,0 мм

ϕ=22°

Черновой:

l1=1,5 мм

ϕ=14°

Размеры центровых отверстий согласно ГОСТ 14034-74 представлены на рисунке 2.

Рисунок 2 – Размеры центрового отверстия

Размеры центрового отверстия: D=3 мм, d=0,8мм, l=1,1мм, l₁=0,78мм, d₁=1,70 мм .

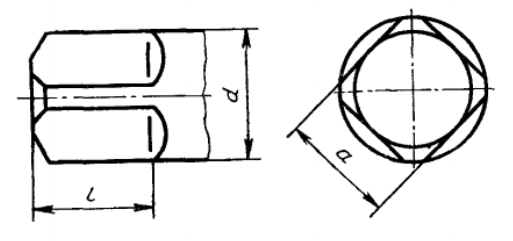

Размеры квадрата хвостовика согласно ГОСТ 9523-84 представлено на рисунке 3.

Рисунок 3 – Размеры хвостовика

Размеры хвостовика: d=2,24мм, l=4мм, a=1,8мм.

Согласно ГОСТ 3266-81 выбираем размеры стружечной канавки dc=1,4; z=3; r=0,3.

Рисунок 2 - Стружечные канавки метчиков d<5,5мм
