Отклонения формы конических участков
Радиус средней точки С высчитывается по формуле 9.1:
(9.1)
Теоретическая глубина профиля соответствующей ей точки Ст высчитывается по формулам 9.1, 9.3.
=
0,097;
=
0,049;
=
2,515 (мм)
=
14,795 (мм)
=
2,399 (мм)
=
13,888 (мм)
Фактическая глубина профиля соответствующей ей точки Сф рассчитывается по формуле 9.2:
(9.2)
где hxmax и hxmin - глубины профиля крайних узловых точек конического участка.
Отклонение профиля на коническом участке считается по формуле 9.3:
(9.3)
Расчет корригированного радиуса в профильной плоскости резца
Глубина дугового участка в профильной плоскости резца рассчитана по формуле 10.1:
(10.1)
Корригированный радиус rx в профильной плоскости резца для дугового участка детали с радиусом r рассчитан по формуле 10.2
(10.2)
Проектирование участка под отрезной резец

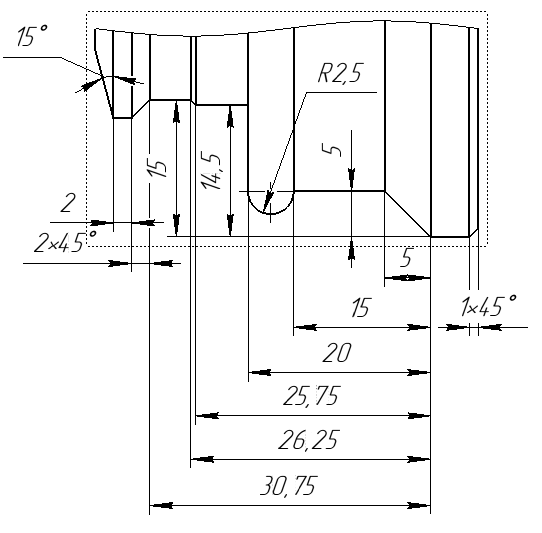

Согласно эскизу, общая ширина резца составляет L= 32+2+1+1+2+2 = 40мм (рис. 11.1).
Рисунок 11.1 – Эскиз участка под отрезной резец
Эскизы относительного положения детали и резца

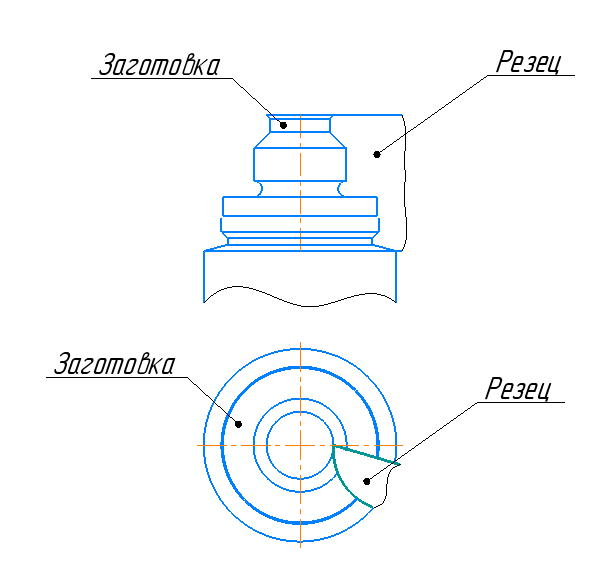

На рисунке 12.1 представлено взаимное расположение резца и детали.
Рисунок 12.1 – Изображение закрепления заготовки и резца
Выбор материала для изготовления резцов
Для изготовления фасонного резца выбираем сталь Р6М5 ГОСТ 19265-73, HRCэ=63..66. Применяют для всех видов режущего инструмента при обработке углеродистых, легированных, конструкционных сталей, предпочтительно для изготовления резьборезного инструмента, а также инструмента, работающего с ударными нагрузками.
Литература
Справочник инструментальщика / Под ред. И.А.Ординарцева. Л.: Машиностроение, 1987, 846 с.
Общество с ограниченной ответственностью «группа компаний «СПЕЦМЕТАЛЛМАСТЕР»»: сайт – Москва. – URL: https://specmetal.ru/catalog/tverdye-splavy
ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ АВТОНОМНОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ ВЫСШЕГО ОБРАЗОВАНИЯ «САНКТ-ПЕТЕРБУРГСКИЙ ПОЛИТЕХНИЧЕСКИЙ
УНИВЕРСИТЕТ ПЕТРА ВЕЛИКОГО»
Институт машиностроения, материалов и транспорта
Высшая школа машиностроения
Задание №2
по дисциплине «Режущие инструменты»
Червячная фреза
Выполнил студент Гричачина А.А.
гр. 3331505/10101
Работу принял Слатин В. И.
Санкт-Петербург 2024
«САНКТ-ПЕТЕРБУРГСКИЙ ПОЛИТЕХНИЧЕСКИЙ
УНИВЕРСИТЕТ ПЕТРА ВЕЛИКОГО»
Институт машиностроения, материалов и транспорта
ЗАДАНИЕ
по выполнению курсового проекта
Студенту Гричачиной Алине Антоновне
Тема работы: Проектирование червячной фрезы
Срок сдачи: 13.12.2024 г.
Исходные данные по работе:
Вариант задания №2
Параметры червячной фрезы для цилиндрических зубчатых фрез
