ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ АВТОНОМНОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ ВЫСШЕГО ОБРАЗОВАНИЯ «САНКТ-ПЕТЕРБУРГСКИЙ ПОЛИТЕХНИЧЕСКИЙ

УНИВЕРСИТЕТ ПЕТРА ВЕЛИКОГО»

Институт машиностроения, материалов и транспорта

Высшая школа машиностроения

Задание №1

по дисциплине «Режущие инструменты»

Фасонный резец

Выполнил студент Гричачина А. А .

гр. 3331505/10101

Работу принял Слатин В. И.

Санкт-Петербург 2024

«САНКТ-ПЕТЕРБУРГСКИЙ ПОЛИТЕХНИЧЕСКИЙ

УНИВЕРСИТЕТ ПЕТРА ВЕЛИКОГО»

Институт машиностроения, материалов и транспорта

ЗАДАНИЕ

по выполнению курсового проекта

Студенту Гричачиной Алине Антоновне

1. Тема работы: Проектирование фасонного резца

2. Срок сдачи: 13.12.2024 г.

3. Исходные данные по работе:

• Вариант задания №2

• Эскиз детали

• Материал детали: Чугун

4. Содержание пояснительной записки: выбор величины заднего, переднего угла; проверка на минимально допускаемое значение на конических участках; вычисление глубины профиля детали; определение узловых точек профиля детали; подбор габаритных и присоединительных размеров резца; расчет установочных и эксплуатационных параметров; расчет глубины профиля резца от базовой линии для всех узловых точек; расчет отклонения фактической формы конических участков детали от теоретической в средней точки этих участков; расчет корригированного радиуса в профильной плоскости резца; спроектировать участок под отрезной резец; эскиз взаимного расположения резца и детали в двух проекциях; выбор материала для изготовления резца.

5. Перечень графического материала: чертеж фасонного резца (А3).

6. Дата получения задания: 06.09.2024 г.

Преподаватель Слатин В. И.

Задание принял к исполнению. Гричачина А. А.

Оглавление

Техническое задание

Исходные данные представлены в таблице 1, эскиз детали на рисунке 1.

Таблица 1

№ Вари-анта	l1	l2	l3	l4	l5	l6	l7	l8	d1	d2		d3	d4	d5	d6	d7	r	L
2	мм
	5	10	-	-	5	-	0,5	5,5	20	20		30	30	25	49	50	2,5	32
	Материал детали				Направление вращения						Суппорт				Тип резца
	Чугун				Правое						Передний				Дисковый

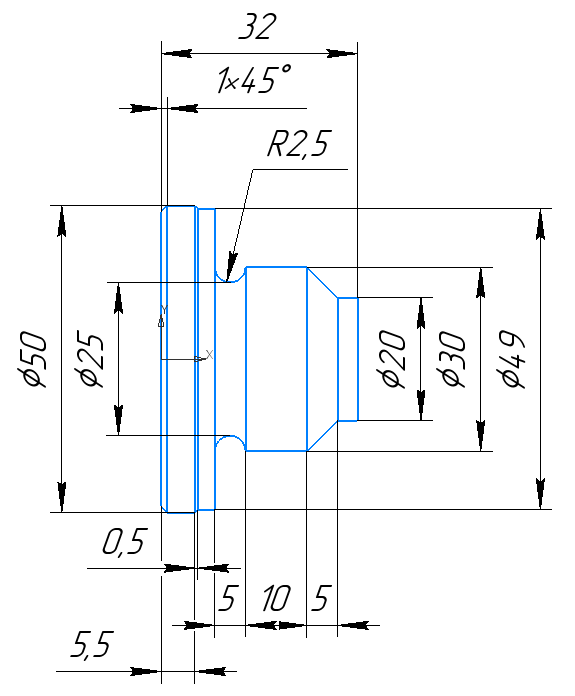

Рисунок 1 - Эскиз детали

1. Выбор величины заднего угла α

Для дисковых фрез рекомендуется брать задний угол α в диапазоне 10…12°. Выбираем величину заднего угла α=10°.

2. Выполнение проверки заднего угла α на минимально допускаемое значение на конических участках

Профильный угол φ вычисляется по формуле 3.1.

(2.1)

l – длина конического участка; r_max, r_min – больший и меньший радиусы конического участка соответственно. На детали присутствует два конических участка с одинаковым углом, поэтому расчет будет происходить по одному из них:

Нормальный задний угол α_n вычисляется по формуле 3.2.

(2.2)

, значит задний угол α проходит на минимально допускаемое значение на конических участках.
