Санкт-Петербургский политехнический университет Петра Великого

Институт материалов, машиностроения и транспорта

Высшая школа машиностроения

Отчёт

по практическому заданию №10

Дисциплина: Резание материалов

Тема: Изучение температурного поля в зоне резания и на передней поверхности резца

Выполнил: студент гр. 3331505/10101 Гричачина А.А.

Преподаватель Михайлов С. В.

Санкт-Петербург

2024

Цель работы

Изучение температурного поля в зоне резания и на передней поверхности резца.

Задание

В соответствии с вариантом задания подготовить таблицы экспериментальных данных, ориентируясь на определенные диапазоны изменения и шаг параметров, в функции которых проводятся исследования, провести соответствующие эксперименты, построить графики и сделать их анализ.

В ходе исследований необходимо определить распределение температуры по передней поверхности инструмента при трех значениях главного угла в плане и трех значений подач.

Таблица 1 — Исходные данные

Вар

Материал

V, м/мин

D, мм

ɣ, град

S, мм/об

φ, град

t, мм

заготовка

инструмент

6

Чугун ВЧ60

ВК8

140

18

6

0,35

75

1,5

Порядок выполнения работы

Перед началом эксперимента подготовить таблицу экспериментальных данных. Для надежной записи температуры именно на поверхности резца необходимо избирать начальную точку измерения с координатами [0.025;0.025]. Дальше следует рассчитать для избранного шага и координаты x соответствующую координату y, учитывая передний угол резца, по формуле

𝑦 = 𝑥𝑆𝑖𝑛(𝛾).

Устанавливается первая точка измерения и запускается программа. Когда показание температуры на осциллограмме стабилизируется на определенном уровне можно начать измерение. После записи первого значения температуры нажимается кнопка «Пауза», передвигаем точку измерения в следующую позицию, согласно подготовленной таблице, и нажимаем кнопку «Процесс». Выполняя указанные действия, провести измерение во всех запланированных точках передней поверхности и занести результаты в таблицы экспериментальных данных (таблица 2 и 3).

Таблица 2 — Зависимость температуры передней поверхности инструмента

(x, мм) для трех значений главного угла в плане (φ, град)

x φ	0	0,2	0,4	0,6	0,8	1	1,2	1,4	1,6	1,8	2
30	780	795	800	790	780	770	750	730	700	660	640
60	780	790	800	790	790	780	750	740	700	680	650
90	780	790	800	790	780	780	760	740	710	680	670

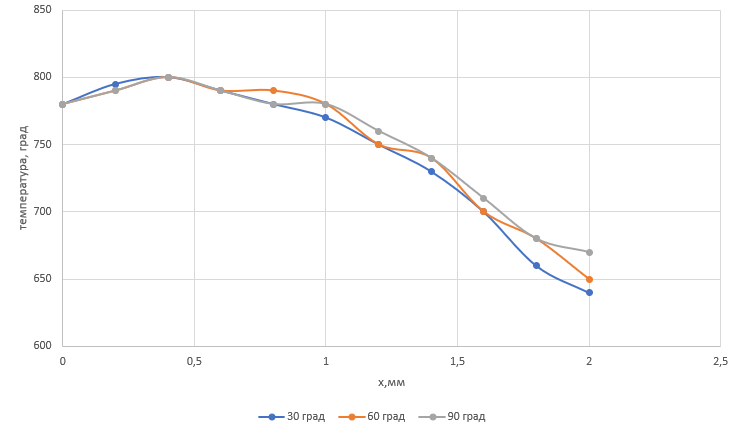

Рисунок 1 — Зависимость температуры передней поверхности инструмента (x, мм) для трех значений главного угла в плане (φ, град)

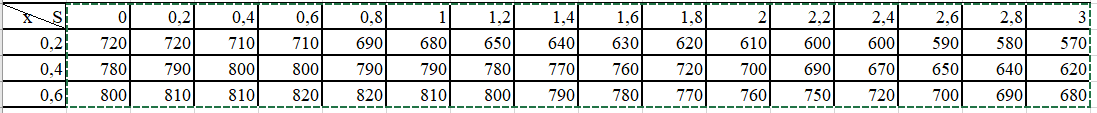

Таблица 3 — Зависимость температуры по передней поверхности инструмента

(x, мм) для трех значений продольной подачи (S, мм/об) x 0 0,2 0,4 0, 0,8 1,0 1,2 1,4 1,6 1,8 2,0 2,2 2,4 2,6 2,8 3,0

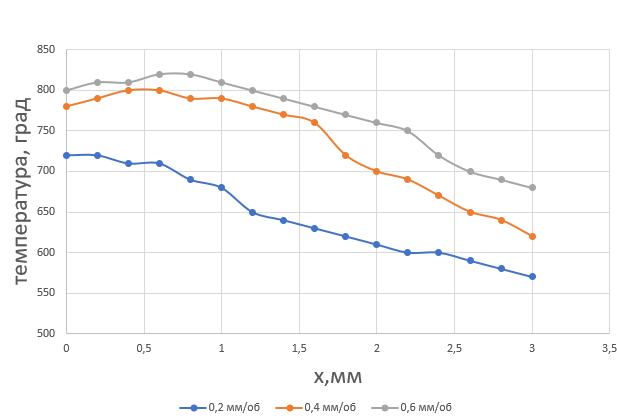

Рисунок 2 — Зависимость температуры по передней поверхности инструмента (x, мм) для трех значений продольной подачи (S, мм/об)

Вывод

По результатам работы было выявлено, что при более высоких значениях подачи температура на передней поверхности резца выше. При главном угле в плане равным 30 градусов температура на поверхности резца выше вблизи заготовки, чем при остальных углах. При отдалении от заготовки значения температуры ниже, чем при углах 60 и 90 градусов.
