Санкт-Петербургский государственный политехнический университет

Институт машиностроения, материалов и транспорта

Высшая школа машиностроения

ОТЧЁТ

ПО ПРАКТИЧЕСКОМУ ЗАНЯТИЮ №4

" Выбор марки твердого сплава и геометрических параметров резцов c напайными и сменными многогранными пластинами"

Студентов группы 3331505/10101 Гричачина А.А.

Преподаватель Михайлов С.В.

Санкт-Петербург

2024

Цель работы: Освоить методику выбора материала режущей части и геометрических параметров резцов с напайными и сменными многогранными пластинами.

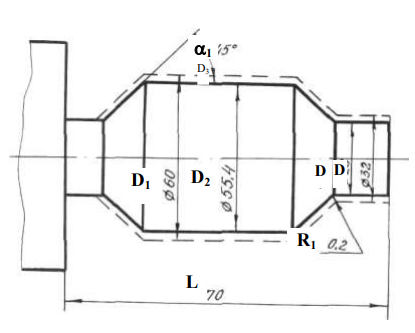

Задание 2: Выбрать сменную многогранную пластинку (СМП) предназначенную для токарной обработки детали, указанной на эскизе.

Обработка ведется на станке с ЧПУ без смены инструмента.

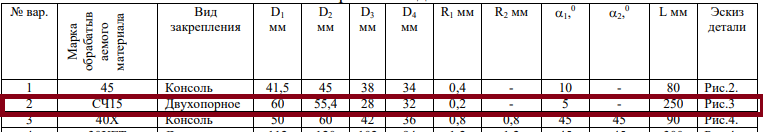

Вариант задания

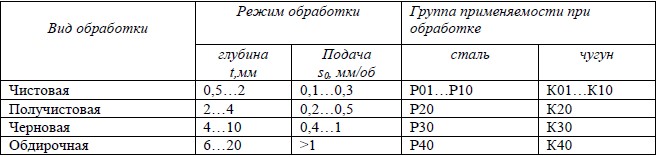

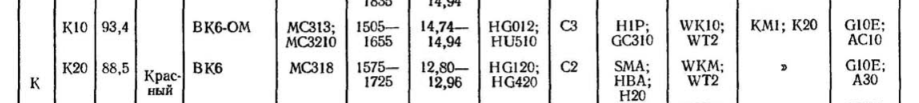

2.1. Т.к. снимаемый припуск > 2, то обработка получистовая. Группа применяемости твердосплавного инструмента по таблице K20.

Т.к. вид закрепления – двухопорное, то жёсткость системы СПИД повышенная, и выбираем группу К20. Материал, соответствующий этой группе ВК6.

По таблице выбираем угол α=7º для меньшего изнашивания

инструмента и γ=10 º, т.к. Ϭв=150

β=90º-γ–α =90º-10º-7º=73º

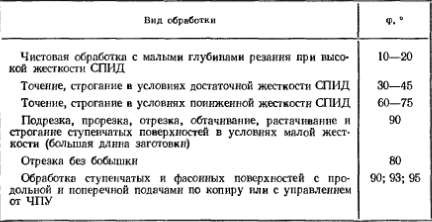

2.2. По таблице выбираем угол ϕ=93º

По таблице выбираем угол ϕ1=15º

Найдём высоту микронеровностей 𝑅_𝑧 для резца с радиусом при вершине:

ε = 180 – φ – φ1=180 – 93 – 15= 72º

2.3. Рассчитаем длину пластинки:

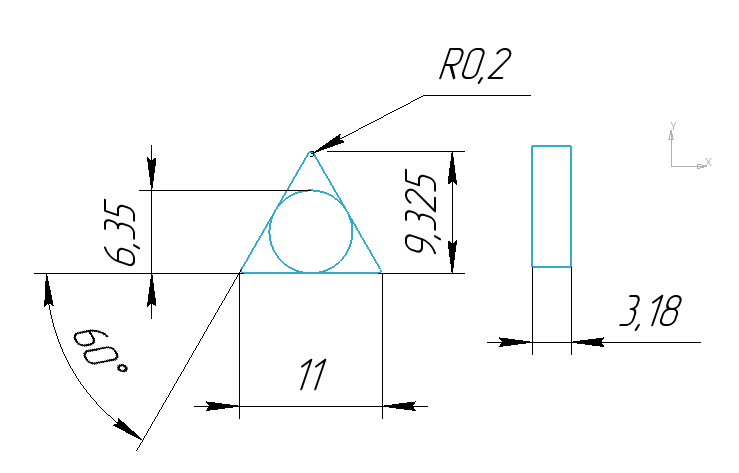

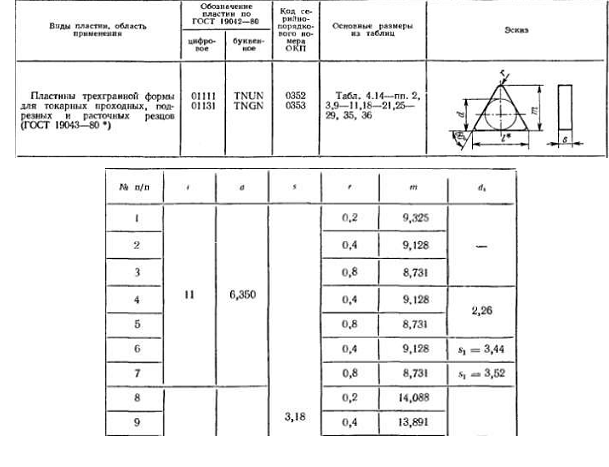

2.4. Выбираем пластинку №1 TNUN-110304

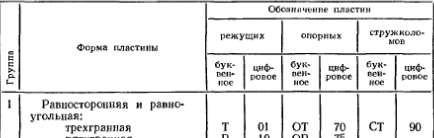

Расшифровка пластины T N U N – 110304

01 1 1 1

Т – трёхгранная

N – задний угол равен 0º

U – шлифование по опорным и передним поверхностям

N – нет стружколомающих канавок и отверстий

2.5. Нахождение углов врезания

β = 37º

= 0,2

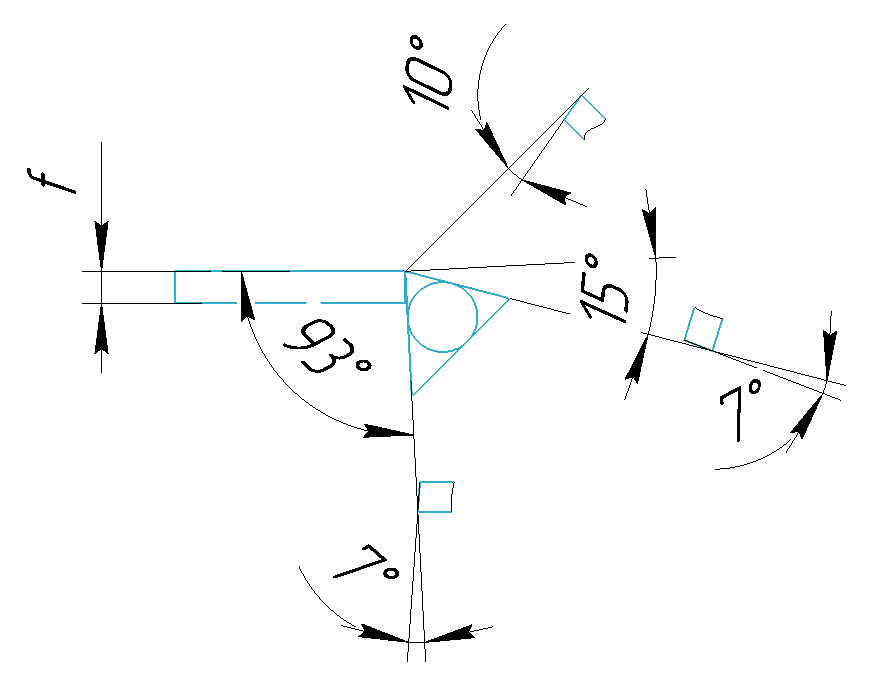

2.6. Эскиз головки резца:
