Цель работы
Освоить методику выбора материала режущей части и геометрических параметров резцов с напайными и сменными многогранными пластинами.
Задание
Выбрать материал режущей части, назначить геометрические параметры (углы α,γ,φ,φ1), определить угол врезания и размеры твердосплавной пластинки. Вариант заданий представлены в таблице 1.
Таблица 1 — Вариант задания
№Вар |
Марка обрабатываемого материала |
Вид обработки |
Режимы резания |
Жесткость системы СПИД |
Шероховатость Rz |
|||
t мм |
S0 мм/об |
|||||||
1 |
30ХГТ |
Наружное точение |
4 0.8 |
Повышенная |
80 |
|||
Ход работы
1.1. Определить группу применяемости твердосплавного инструмента в зависимости от вида обработки и типа стружки табл. 4.

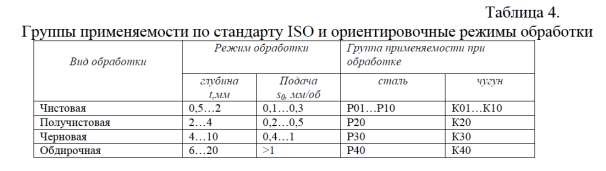

По таблице 4 мы определили, что вид обработки будет черновая, а группа применяемость Р30 для стали.
1.2. Для выбранной группы применяемости определить марку твердого сплава [1, табл. 4.10], [2, табл.1.1].

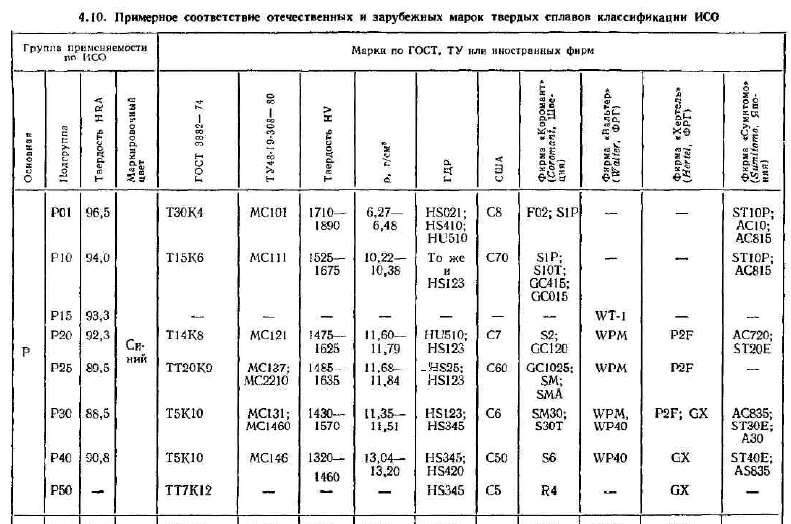

По таблице 4.10 выбираем по группе применяемости P30 марку стали Т5К10
1.3. Выбрать передние и задние углы [1, табл. 8.12], определить угол заострения β, формула (1) (твердость HB сталей см. [1. табл. 2.3 стр. 71-72], твердость стали 30ХГТ принимается HB 200).

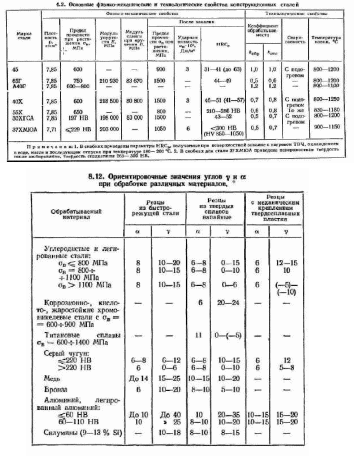

Ориентируясь на таблицы, учитывая предел прочность стали 30ХГТ (600Мпа), 𝛼 = 8°, 𝛾 = 15°. Первая строка таблицы 8.12
𝛽 = 90° − 𝛼 − 𝛾 = 90 − 8 − 15 = 67°
1.4. В зависимости от жесткости системы СПИД, вида обработки, шероховатости поверхности определить углы в плане φ и φ1, рассчитать угол при вершине ε[1, табл. 8.13, 8.14], формулы (2), (3).
Выбираем точение, строгание в условиях повышенной жесткости СПИД

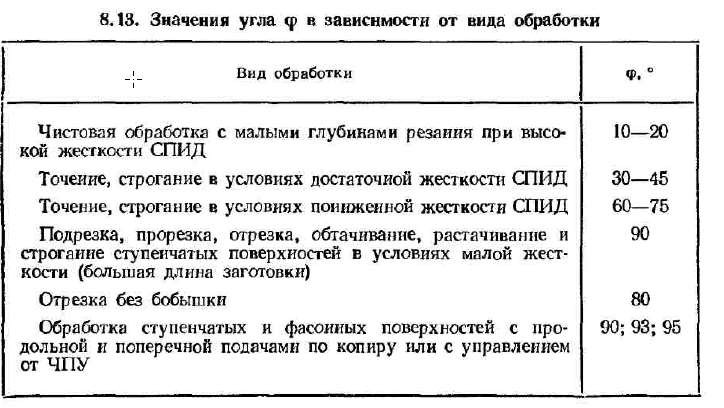

φ= 30°
Для твердосплавных резцов выбираем угол φ1 = 6°
Rz =
=
=
=
71,17<80
𝜀 = 180° − φ1 − φ= 180° − 6° − 30° = 144°
1.5. Определить размер l заготовки пластинки, формула (4).
= 2*
= 16 мм
1.6. По определенным ранее углам и размеру l выбрать пластинку и обозначение по ГОСТу [1, таб. 4.11, 4.12] Следует заметить, что тип пластинки совпадает с первыми двумя цифрами обозначения, последняя цифра обозначения означает исполнение (см. также стр. 78-82 [1]). Углы на заготовке пластинки и на готовом резце могут не совпадать, т.к. пластинка после пайки затачивается.

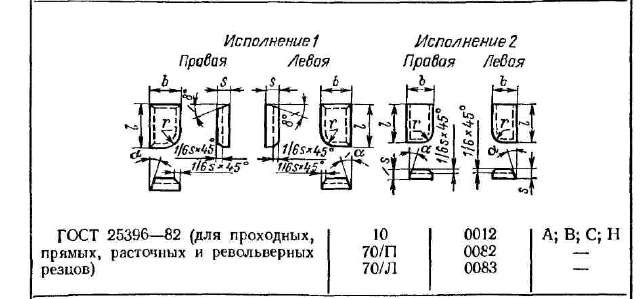

По таблице 4.11 выбираем 10 тип пластины:

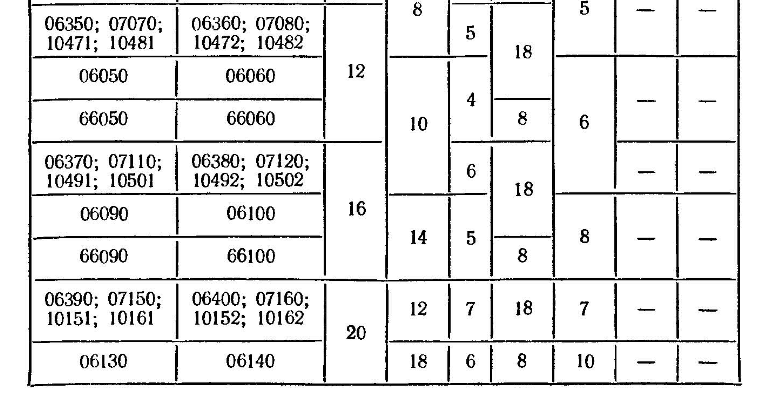

А по таблице 4.12 выбираем основные размеры напайной твёрдосплавной пластины. Это будет 10572 l(D)=16мм, b(d)=10мм, s=6мм, a=18o, r=8мм.
1.7. Определить угол врезания пластинки (см. теоретические сведения) и размеры паза [1 стр. 286-293].
Угол врезания напайных пластин ɣв принимается для обработки стали
ɣв = 0 o.
1.8. Выполнить эскиз головки резца с указанием выбранных параметров.
Ширина B = 40 , тогда H = 25

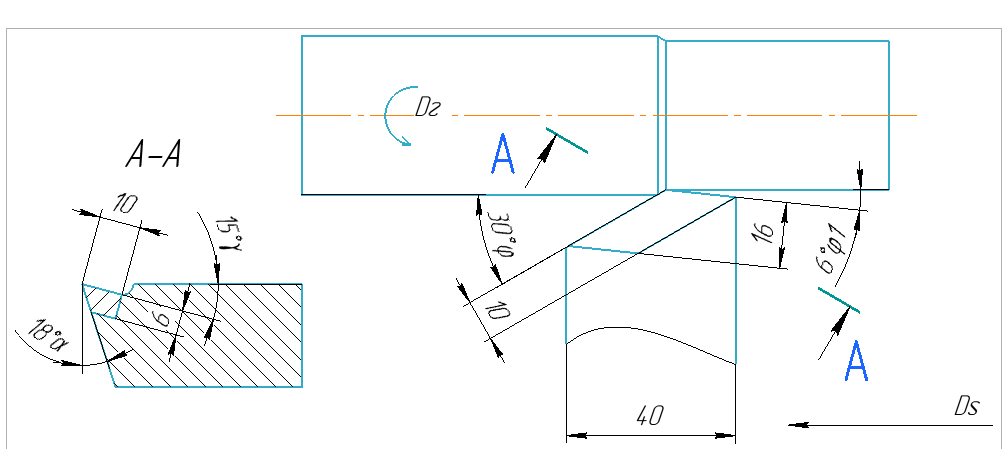

Рисунок 1 — Эскиз резца
