Расчет подшипников
Силы, действующие на подшипники
Из силового расчёта валов редуктора имеем реакции в опорах:
𝑅𝐴 = 2,17 кН
𝑅𝐵 = 1,06 кН
𝑅𝐶 = 4,38 кН
𝑅𝐷 = 4,23 кН
𝑅𝐸 = 2,32 кН
𝑅𝐺 = 7,72 кН
Из расчёта зубчатых передач следует, что:
𝐹𝑥1 = 𝐹𝑥2 = 0,57 кН
𝐹𝑥3 = 𝐹𝑥4 = 1,79 кН
Следовательно осевые силы на валах составляют: На входном валу: А𝐼 = 𝐹𝑥1 = 0,57 кН
На промежуточном валу:
А𝐼𝐼 = 𝐹𝑥3 + 𝐹𝑥2 − 𝐹𝑥3 = 1,79 + 0,57 – 1,79 = 0,57 кН
На выходном валу: А𝐼𝐼𝐼 = 𝐹𝑥3 − 𝐹𝑥3 = 1,79 – 1,79 = 0 кН

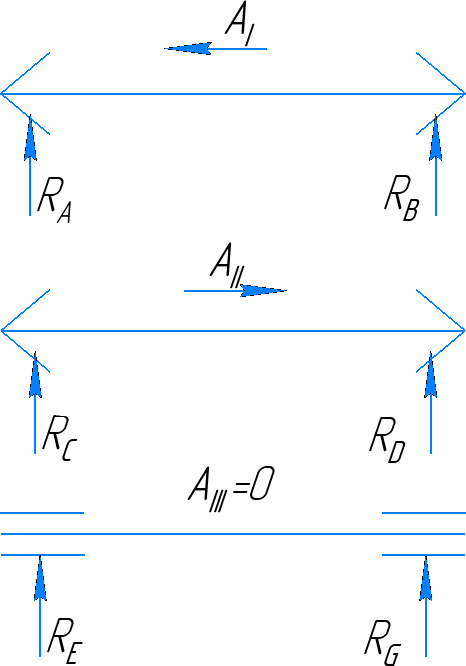

Рис. 12 – Расчетные схемы входного, промежуточного и выходного валов соответственно
Проверочный расчёт подшипников
Проверочный расчёт подшипников выполняется с помощью программы Made2008. Исходными данными являются: требуемый ресурс работы 3000 ч, частота вращения вала, режим нагружения №5, относительно нагрузки вращается внутреннее кольцо подшипника, коэффициент безопасности КБ=1,2, радиальные нагрузки в опорах, схема нагружения и вид подшипников.
Результаты расчёта конических роликовых подшипников на входном
валу:
ПРОВЕРОЧНЫЙ РАСЧЕТ ПОДШИПНИКОВ
ТРЕБУЕМЫЙ РЕСУРС 3000 ч КОЭФФИЦИЕНТ БЕЗОПАСНОСТИ 1.20
РЕЖИМ НАГРУЖЕНИЯ типовая циклограмма нагружения N 5 КОЭФФ.ПЕРЕГР.2.20
ОПОРЫ ВАЛА: две фиксирующие в одном осевом направлении / враспор /
относительно нагрузки вращается внутреннее кольцо подшипника
ЧАСТОТА ВРАЩЕНИЯ ВАЛА 1466.3 об./мин. ВНЕШНЯЯ ОСЕВАЯ СИЛА 570 Н
Опора 1 препятствует перемещению вала под действием внешн. осевой силы
Опора 1 2
Подшипник 27308 27308
Радиальная реакция, Н 2170 1060
Максимальная осевая реакция, Н 3134 1880
Статическая грузоподъемность, Н 37000 37000
Эквивалентная статическая нагрузка, Н 4774 2332
Ресурс при вероятности безотказной работы 0.9, ч 100000 100000
Вероятность безотказной работы при заданном ресурсе 0.999 0.999
Результаты расчёта конических роликовых подшипников на промежуточном валу:
ПРОВЕРОЧНЫЙ РАСЧЕТ ПОДШИПНИКОВ
ТРЕБУЕМЫЙ РЕСУРС 3000 ч КОЭФФИЦИЕНТ БЕЗОПАСНОСТИ 1.20
РЕЖИМ НАГРУЖЕНИЯ типовая циклограмма нагружения N 5 КОЭФФ.ПЕРЕГР.2.20
ОПОРЫ ВАЛА: две фиксирующие в одном осевом направлении / враспор /
относительно нагрузки вращается внутреннее кольцо подшипника
ЧАСТОТА ВРАЩЕНИЯ ВАЛА 418.3 об./мин. ВНЕШНЯЯ ОСЕВАЯ СИЛА 570 Н
Опора 1 препятствует перемещению вала под действием внешн. осевой силы
Опора 2 1
Подшипник 7309 7309
Радиальная реакция, Н 4380 4230
Максимальная осевая реакция, Н 2245 3499
Статическая грузоподъемность, Н 60000 60000
Эквивалентная статическая нагрузка, Н 9636 9306
Ресурс при вероятности безотказной работы 0.9, ч 100000 100000
Вероятность безотказной работы при заданном ресурсе 0.999 0.999
Результаты расчёта радиальных роликовых подшипников на выходном
валу:
ПРОВЕРОЧНЫЙ РАСЧЕТ ПОДШИПНИКОВ
ТРЕБУЕМЫЙ РЕСУРС 3000 ч КОЭФФИЦИЕНТ БЕЗОПАСНОСТИ 1.20
РЕЖИМ НАГРУЖЕНИЯ типовая циклограмма нагружения N 5 КОЭФФ.ПЕРЕГР.2.20
ОПОРЫ ВАЛА: плавающие
относительно нагрузки вращается внутреннее кольцо подшипника
ЧАСТОТА ВРАЩЕНИЯ ВАЛА 130.0 об./мин. ВНЕШНЯЯ ОСЕВАЯ СИЛА 0 Н
Опора 1 2
Подшипник 211 211
Радиальная реакция, Н 2320 7720
Максимальная осевая реакция, Н 0 0
Статическая грузоподъемность, Н 25000 25000
Эквивалентная статическая нагрузка, Н 5104 16984
Ресурс при вероятности безотказной работы 0.9, ч 100000 16700
Вероятность безотказной работы при заданном ресурсе 0.999 0.992
