2. Расчёт второго варианта компоновки редуктора

Параметры входного вала редуктора соответствуют первому расчётному варианту.

Диаметр промежуточного вала редуктора определяется по формуле:

³ 𝑇_𝐼𝐼2 ∙ 10³

³ 81,8 ∙ 10³

^{𝑑𝐼𝐼 ≥ √}0,2 ∙ ^[𝜏

𝐼𝐼

_{] =} √

0,2 ∙ 15

= 30,1 мм

В соответствии с рядом нормальных линейных размеров диаметр промежуточного вала редуктора принят 𝑑_𝐼𝐼 = 32 мм.

Диаметр вала под подшипник определяется по формуле:

𝑑_{под𝐼𝐼} = 𝑑_𝐼𝐼 + 3 … 5 = 32 + 3 = 35 мм.

Диаметр вала под шестерни и зубчатое колесо определяется по формуле:

𝑑_{вшк𝐼𝐼} = 𝑑_{под𝐼𝐼} + 3 … 5 = 35 + 3 = 38 мм

Диаметр бурта под шестерню определяется по формуле:

𝑑_б𝐼𝐼 = 𝑑_{вшк𝐼𝐼} + 7 … 10 = 38 + 7 = 45 мм

Для промежуточного вала назначены роликовые конические однорядные подшипники повышенной грузоподъемности средней серии d=35 мм, D=80 мм, T_max=22,7 мм: Подшипник 7307А ГОСТ 27365-87.

Межосевое расстояние быстроходной передачи должно удовлетворять условию:

𝑎_б ≥

^𝐷под𝐼

+

2

^𝐷под𝐼𝐼

+ 32 =

2

72 80

+ + 32 = 108 мм

2 2

Диаметр выходного вала редуктора определяется по формуле:

³ 𝑇_{𝐼𝐼𝐼2} ∙ 10³

³ 266 ∙ 10³

^{𝑑𝐼𝐼𝐼 ≥ √}0,2 ∙ ^[𝜏

𝐼𝐼𝐼

_{] =} √

0,2 ∙ 20

= 40,5 мм

В соответствии с рядом нормальных линейных размеров диаметр выходного вала редуктора принят 𝑑_𝐼𝐼𝐼 = 42 мм.

Диаметр уплотнения вала определяется по формуле:

𝑑_{у𝐼𝐼𝐼} = 𝑑_𝐼𝐼𝐼 + 3 … 5 = 42 + 3 = 45 мм.

Диаметр вала под подшипник определяется по формуле:

𝑑_{под𝐼𝐼𝐼} = 𝑑_{у𝐼𝐼𝐼} + 3 … 5 = 45 + 5 = 50 мм.

Для выходного вала назначены роликовые радиальные однорядные подшипники лёгкой серии типа 2000 d=50 мм, D=90 мм: Подшипник 2210 ГОСТ 8328-75.

Диаметр вала под зубчатые колеса определяется по формуле:

𝑑_{вк𝐼𝐼𝐼} = 𝑑_{под𝐼𝐼𝐼} + 3 … 5 = 50 + 3 = 53 мм

Диаметр бурта под шестерню определяется по формуле:

𝑑_{б𝐼𝐼𝐼} = 𝑑_{вш𝐼𝐼𝐼} + 7 … 10 = 53 + 10 = 63 мм

Межосевое расстояние тихоходной передачи должно удовлетворять условию:

𝑎_т ≥

^𝐷под𝐼𝐼

₂ +

^𝐷под𝐼𝐼𝐼

₂ + 32 =

80 90

₂ + ₂ + 32 = 117 мм

Расчёт зубчатых передач выполняется аналогично с помощью программы Made2008.

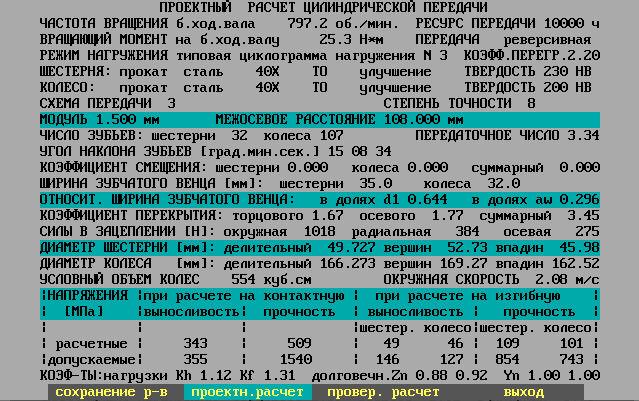

Результаты расчёта быстроходной ступени передачи 𝑖_б2 = 3,33:

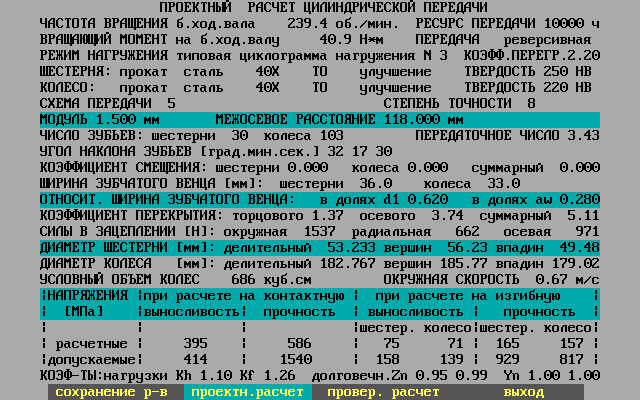

Результаты расчёта тихоходной ступени передачи 𝑖_т2 = 3,42:

3. Расчёт третьего варианта компоновки редуктора

Параметры входного вала редуктора соответствуют первому расчётному варианту.

Диаметр промежуточного вала редуктора определяется по формуле:

³ 𝑇_𝐼𝐼3 ∙ 10³

³ 110,5 ∙ 10³

^{𝑑𝐼𝐼 ≥ √}0,2 ∙ ^[𝜏

𝐼𝐼

_{] =} √

0,2 ∙ 15

= 33,3 мм

В соответствии с рядом нормальных линейных размеров диаметр промежуточного вала редуктора принят 𝑑_𝐼𝐼 = 34 мм.

Диаметр вала под подшипник определяется по формуле:

𝑑_{под𝐼𝐼} = 𝑑_𝐼𝐼 + 1 … 5 = 34 + 1 = 35 мм.

Диаметр вала под шестерни и зубчатое колесо определяется по формуле:

𝑑_{вшк𝐼𝐼} = 𝑑_{под𝐼𝐼} + 3 … 5 = 35 + 3 = 38 мм

Диаметр бурта под шестерню определяется по формуле:

𝑑_б𝐼𝐼 = 𝑑_{вшк𝐼𝐼} + 7 … 10 = 38 + 7 = 45 мм

Для промежуточного вала назначены роликовые конические однорядные подшипники повышенной грузоподъемности средней серии d=35 мм, D=80 мм, T_max=22,7 мм: Подшипник 7307А ГОСТ 27365-87.

Межосевое расстояние быстроходной передачи должно удовлетворять условию:

𝑎_б ≥

^𝐷под𝐼

+

2

^𝐷под𝐼𝐼

+ 32 =

2

72 80

+ + 32 = 108 мм

2 2

Параметры выходного вала редуктора соответствуют второму расчётному варианту.

Межосевое расстояние тихоходной передачи должно удовлетворять условию:

𝑎_т ≥

^𝐷под𝐼𝐼

₂ +

^𝐷под𝐼𝐼𝐼

₂ + 32 =

80 90

₂ + ₂ + 32 = 117 мм

Расчёт зубчатых передач выполняется аналогично с помощью программы Made2008.

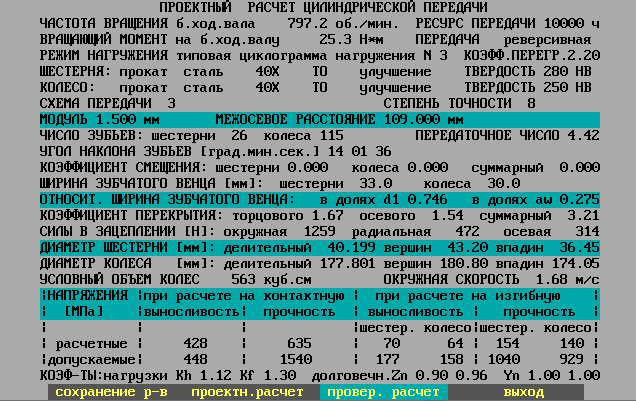

Результаты расчёта быстроходной ступени передачи 𝑖_б3 = 4,5:

Результаты расчёта тихоходной ступени передачи 𝑖_т3 = 2,53:
