5.2. Расчет уровня автоматизации заданной подсистемы гпс.

Расчет уровня автоматизации подсистемы складирования деталей

№ п/п	Наименование функции	Уровень автоматизации	Значение
1	Перемещение детали на склад	автоматическое	1
2	Поиск деталей	автоматическое	1
3	Учет деталей	автоматическое	1
4	Установка на устройство приема выдачи	автоматическое	1
5	Передача информации на верхний уровень ГАУ	автоматическое	1
Итого			5

6. Система управления гау

Системы управления сложными техническими объектами строятся на основе иерархического подхода. Выполняя этот пункт задания КР нужно определить подчиненность каждого из элементов ГАУ

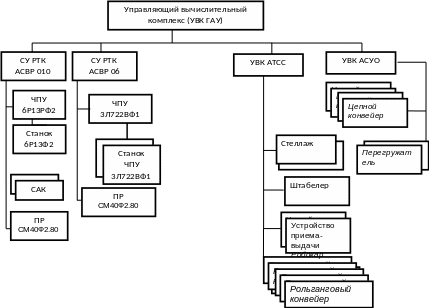

Общую структуру управления ГАУ можно представить следующей схемой

Станок

6Р13Ф2

Станок

6Р13Ф2

Станок

6Р13РФ2

Рис. 11 Схема управления ГПМ
