Посадки

= − = 0.057 мм − 0 мм = 0.057 мм = 57 мкм,

Схема расположения полей допусков:

. Ø

Отклонения отверстия: = +0.035 мм = +35 мкм (верхнее), =

= 0 мм (нижнее), 7 = 35 мкм = 0.035 мм – допуск;

Отклонения вала: = 0 мм (верхнее), = −0.015 мм = −15 мкм

(нижнее), 7 = 15 мкм = 0.015 мм – допуск;

Наибольший предельный размер вала, dmax:

dmax = + = 85 мм + 0 мм = 85 мм;

Наименьший предельный размер вала, dm:

dm = + = 85 мм − 0.015 мм = 84.985 мм;

Наибольший предельный размер отверстия, :

= + = 85 мм + 0.035 мм = 85.035 мм;

Наименьший предельный размер отверстия, :

= + = 85 мм + 0 мм = 85 мм;

Допуск отверстия, :

= − = − = 0.035 мм − 0 мм = 0.035 мм = 35 мкм;

Допуск вала, :

= − = − = 0 мм − (−0.015)мм = 0.015 мм = 15 мкм;

Максимальный (наибольший) зазор в соединении, :

= − = 0.035 мм − (−0.015)мм = 0.05 мм = 50 мкм;

Минимальный (наименьший) зазор в соединении, :

= − = 0 мм − 0 мм = 0 мм;

Допуск посадки, :

= − = 0.05 мм − 0 мм = 0.05 мм = 50 мкм,

Схема расположения полей допусков:

. Ø

Отклонения отверстия: = 0 мм (верхнее), = −0.012 мм =

=−12 мкм (нижнее), = 12 мкм = 0.012 мм – допуск;

Отклонения вала: = +0.018 мм = +18 мкм (верхнее), =

=+0.002 мм = +2 мкм (нижнее), 6 = 16 мкм = 0.016 мм – допуск;

Наибольший предельный размер вала, dmax:

dmax = + = 45 мм + 0.018 мм = 30.018 мм;

Наименьший предельный размер вала, dm:

dm = + = 45 мм + 0.002 мм = 30.002 мм;

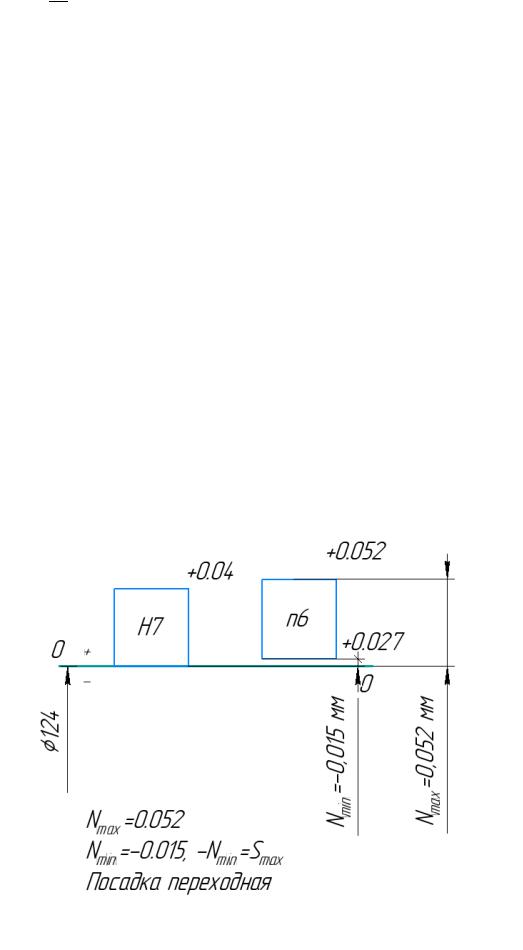

. Ø

Отклонения отверстия: = +0.04 мм = +40 мкм (верхнее), = = 0 мм (нижнее), 7 = 40 мкм = 0.04 мм – допуск;

Отклонения вала: = 0.052 мм = 52 мкм (верхнее),

= 0.027 мм = 27 мкм (нижнее), 6 = 25 мкм = 0.025 мм – допуск; dmax = + = 124 мм + 0.052 мм = 124.052 мм;

dm = + = 124 мм + 0.027 мм = 124.027 мм;= + = 124 мм + 0.04 мм = 124.04 мм;= + = 124 мм + 0 мм = 124 мм;

= − = − = 0.04 мм − 0 мм = 0.04 мм = 40 мкм;= − = − = 0.052 мм − 0.027мм = 0.025 мм = 25 мкм;

= − = 0.052 мм − 0мм = 0.052 мм = 52 мкм;= − = 0.027 мм − 0.04 мм = 0.002 мм = 2 мкм;

= − = 0.025 мм − 0.002 мм = −0.015 мм = −15 мкм,

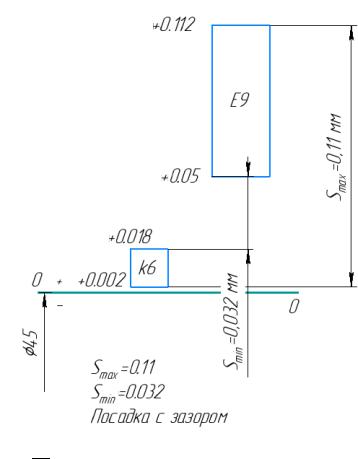

Схема расположения полей допусков:

. Ø

Отклонения отверстия: = +0.112 мм = +112 мкм (верхнее), = +0.05 мм = +50 мкм (нижнее), 9 = 62 мкм = 0.062 мм – допуск;

Отклонения вала: = +0.018 мм = +18 мкм (верхнее), = = +0.002 мм = +2 мкм (нижнее), 6 = 16 мкм = 0.016 мм – допуск;

Наибольший предельный размер вала, dmax:

dmax = + = 45 мм + 0.018 мм = 45.018 мм;

Наименьший предельный размер вала, dm:

= + = 45 мм + 0.002 мм = 45.002 мм;

Наибольший предельный размер отверстия, :

= + = 45 мм + 0.112 мм = 45.112 мм;

Наименьший предельный размер отверстия, :

= + = 45 мм + 0.05 мм = 45.05 мм;

Допуск отверстия, :

= − = − = 0.112 мм − 0.05 мм = 0.062 мм = 62 мкм;

Допуск вала, :

= − = − = 0.018 мм − 0.002 мм = 0.016 мм = 16 мкм;

Максимальный (наибольший) зазор в соединении, :

= − = 0.112 мм − 0.002 мм = 0.11 мм = 110 мкм;

Минимальный (наименьший) зазор в соединении, :

= − = 0.05 мм − 0.018 мм = 0.032 мм = 32 мкм;

Допуск посадки, :

= − = 0.11 мм − 0.032 мм = 0.078 мм = 78 мкм,

Схема расположения полей допусков:

. Ø

Отклонения отверстия: = 0 мм (верхнее), = −0.01 мм =

=−10 мкм (нижнее), = 10 мкм = 0.01 мм – допуск;

Отклонения вала: = +0.015 мм = +15 мкм (верхнее), =

=+0.002 мм = +2 мкм (нижнее), 6 = 13 мкм = 0.013 мм – допуск;

Наибольший предельный размер вала, dmax:

dmax = + = 30 мм + 0.015 мм = 30.015 мм;

Наименьший предельный размер вала, dm:

dm = + = 30 мм + 0.002 мм = 30.002 мм;

Наибольший предельный размер отверстия, :

= + = 30 мм + 0 мм = 30 мм;

Наименьший предельный размер отверстия, :

= + = 30 мм + (−0.01) мм = 29.99 мм;

Допуск отверстия, :

= − = − = 0 мм − (−0.01)мм = 0.01 мм = 10 мкм;

Допуск вала, :

= − = − = 0.015 мм − 0.002 мм = 0.013 мм = 13 мкм;

Максимальный (наибольший) натяг в соединении, :

= − = 0.015 мм − (−0.01)мм = 0.025 мм = 25 мкм;

Минимальный (наименьший) натяг в соединении, :

= − = 0.002 мм − 0 мм = 0.002 мм = 2 мкм;

Допуск посадки, :

= − = 0.025 мм − 0.002 мм = 0.023 мм = 23 мкм,

Схема расположения полей допусков:

. Ø

Отклонения отверстия: = +0.030 мм = +30 мкм (верхнее), = = 0 мм (нижнее), 7 = 30 мкм = 0.03 мм – допуск;

Отклонения вала: = 0 мм (верхнее), = −0.011 мм = −11 мкм

(нижнее), = 11 мкм = 0.011 мм – допуск;

Наибольший предельный размер вала, dmax:

dmax = + = 62 мм + 0 мм = 62 мм;

Наименьший предельный размер вала, dm:

dm = + = 62 мм + (−0.011) мм = 61.989 мм;

Наибольший предельный размер отверстия, :

= + = 62 мм + 0.03 мм = 62.03 мм;

Наименьший предельный размер отверстия, :

= + = 62 мм + 0 мм = 62 мм;

Допуск отверстия, :

= − = − = 0.03 мм − 0 мм = 0.03 мм = 30 мкм;

Допуск вала, :

= − = − = 0 мм − (−0.011) мм = 0.011 мм = 11 мкм;

Максимальный (наибольший) зазор в соединении, :

= − = 0.03 мм − (−0.011)мм = 0.041 мм = 41 мкм;

Минимальный (наименьший) зазор в соединении, :

= − = 0 мм − 0 мм = 0 мм;

Допуск посадки, :

= − = 0.041 мм − 0 мм = 0.041 мм = 41 мкм,

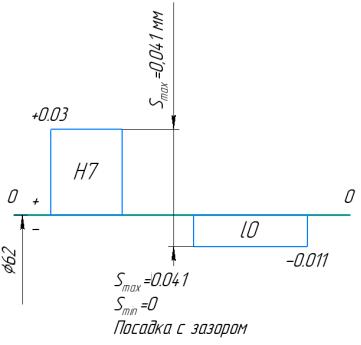

Схема расположения полей допусков:
