Калибр-скоба для контроля отверстия 7H14(+0,36).
Калибр-пробка для контроля диаметра посадочного отверстия
7H14(+0,36).
По ГОСТ 24853 − 81: = 28 мкм, = 15 мкм, Т = 360 мкм.
Исполнительный размер проходной стороны:
ПР = Dmin+ Z1 + H1/2 = D + es + Z1 +H1/2 = 7 + 0,028+ 0,015/2 = 7,0335 мм.
Исполнительный размер непроходной стороны:
НЕ = Dmax + H1/2 = D + ei + H1/2 = 7 +0,36+ 0,015/2 = 7,3675 мм.
Поле допуска калибра-пробки:

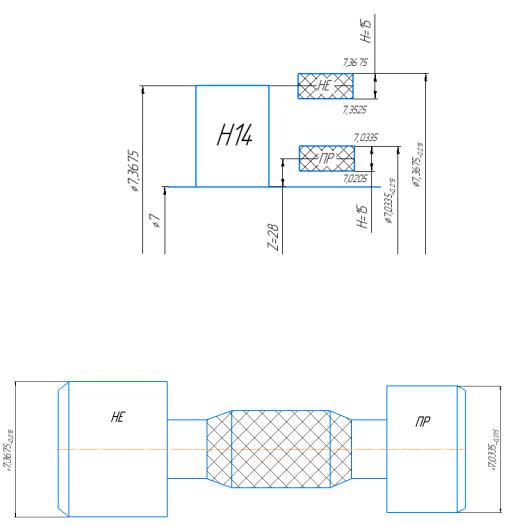

Рисунок 7 – Поле допуска калибра-пробки для контроля размера посадочного отверстия 7H14(+0,36).
Калибр-пробка для контроля размера посадочного отверстия:
Рисунок 8 – Калибра-пробка для контроля размера посадочного отверстия
7H14(+0,36).
Схемы контроля геометрических параметров
Схемы контроля допусков параллельности и расположения отверстий для детали «Крышка»

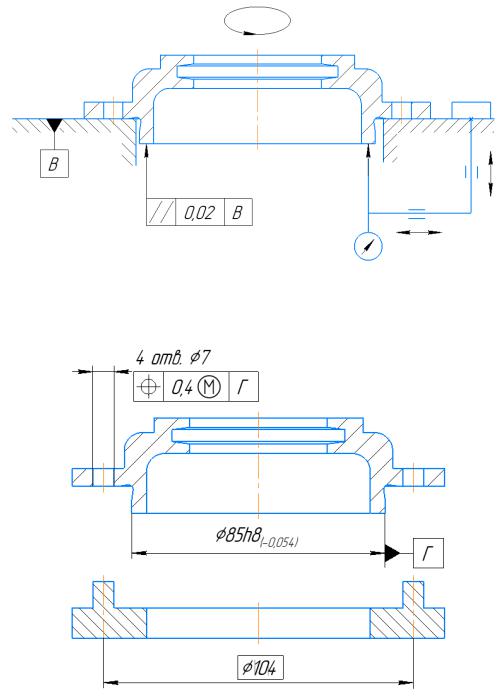

Схема контроля допуска параллельности фланца крышки представлена на рисунке
Рисунок 9 – Схема контроля допуска параллельности фланца Схема контроля позиционного допуска представлена на рисунке
Рисунок 10 – Схема контроля позиционного допуска
Схемы контроля допусков параллельности, соосности, цилиндричности для детали «Стакан»
Схема контроля допуска параллельности поверхностей стакана представлена на рисунке

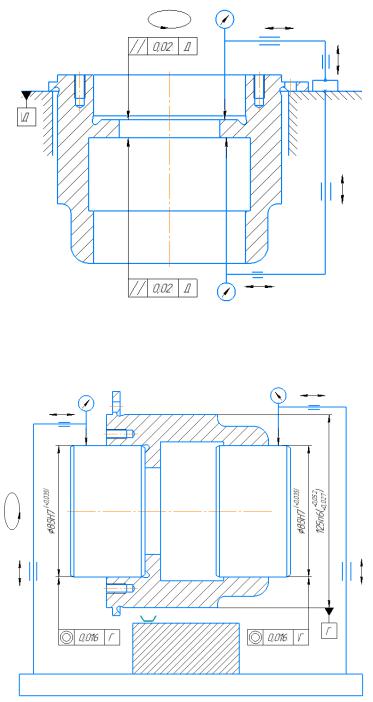

Рисунок 11 – Схема контроля допусков параллельности Схема контроля допуска соосности представлена на рисунке
Рисунок 12 – Схема контроля допуска соосности

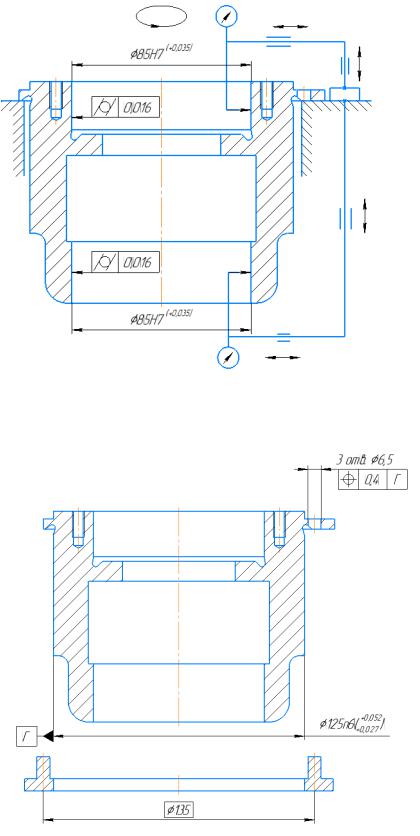

Схема контроля допуска цилиндричности представлена на рисунке
Рисунок 13 – Схема контроля допуска соосности Схема контроля позиционного допуска представлена на рисунке
Рисунок 14 – Схема контроля позиционного допуска
Список литературы
1.Анухин В. И. Допуски и посадки. Учебное пособие. 4-е изд. – СПб.:
Питер, 2007 г. – 207 с.: ил. – (Серия «Учебное пособие»);
2.Анухин В. И. Допуски и посадки. Учебное пособие. 6-е изд. – СПб.:
Питер, 2018 г. – 300 с.: ил. – (Серия «Учебное пособие»);
3.Любомудров С. А., Плавник С. Л., Смирнов А. А. Метрология,
стандартизация и сертификация. Калибры и их расчёт.: Учеб.
пособие. СПб: Изд-во Политехн. ун-та., 2004 г., 89 с.;
4.Дегтярев В. В., Иванов О. А., Колышкин Б. Н., Козарь И. И.,
Любомудров С. А., Розовский Б. Я., Смирнов А. А., Тарасов С. Б.
Метрология, стандартизация и сертификация. Лабораторный
практикум по техническим измерениям: Учеб. Пособие. 2-е изд.,
перераб. и доп. / Под ред. засл. деят. науки РФ, д-ра техн. наук, проф.
С. Л. Мурашкина. СПб.: Изд-во Политехн. ун-та, 2008 г., 184 с.;
5. Анурьев В. И. Справочник конструктора-машиностроителя: в 3 т.
Т. 3. – 3-е изд., 2001 г.;
6.Любомудров С. А. Методы и средства измерений в машиностроении:
учеб. пособие / С. А. Любомудров, Т. А. Макарова, С. Б. Тарасов. –
СПб.: Изд-во Политехн. ун-та, 2011 г. – 211 с.
