Схемы контроля геометрических параметров Схемы контроля допусков параллельности и расположения отверстий для детали «Крышка»

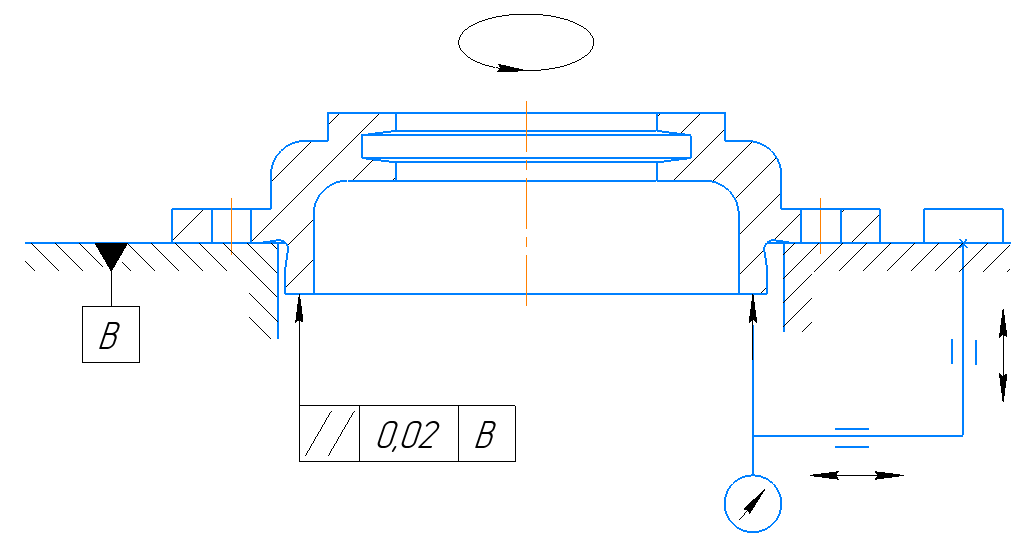

Схема контроля допуска параллельности фланца крышки представлена на рисунке
Рисунок 9 – Схема контроля допуска параллельности фланца

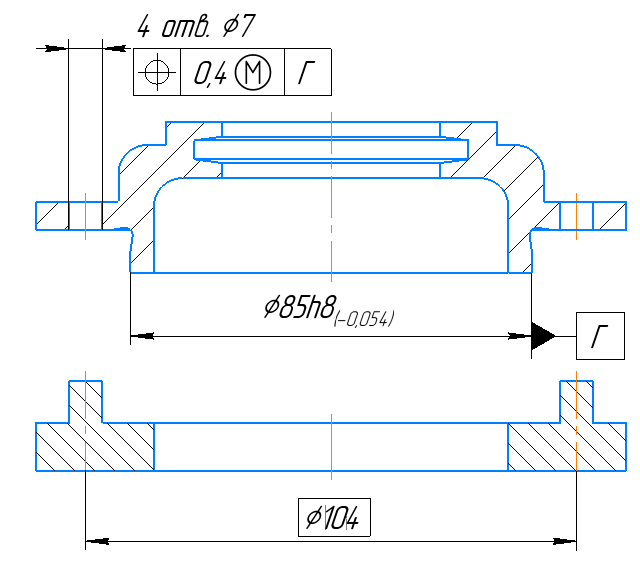

Схема контроля позиционного допуска представлена на рисунке
Рисунок 10 – Схема контроля позиционного допуска
Схемы контроля допусков параллельности, соосности, цилиндричности для детали «Стакан»

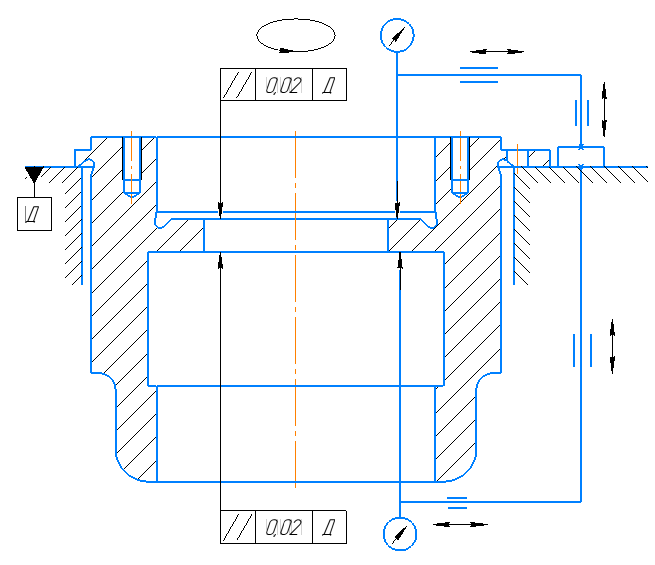

Схема контроля допуска параллельности поверхностей стакана представлена на рисунке
Рисунок 11 – Схема контроля допусков параллельности
Схема контроля допуска соосности представлена на рисунке
Рисунок 12 – Схема контроля допуска соосности

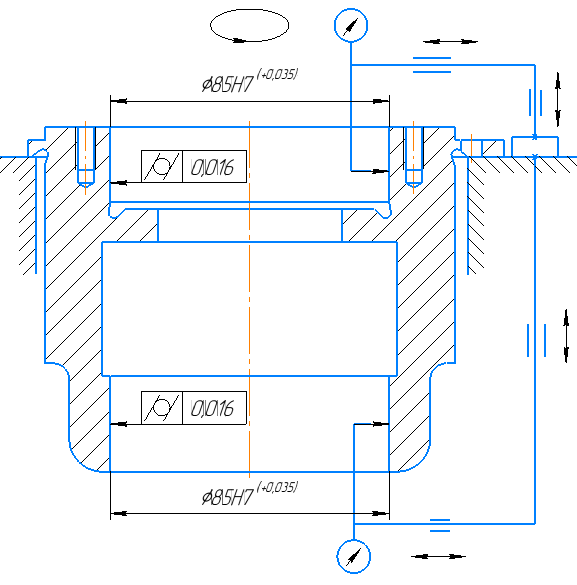

Схема контроля допуска цилиндричности представлена на рисунке
Рисунок 13 – Схема контроля допуска соосности

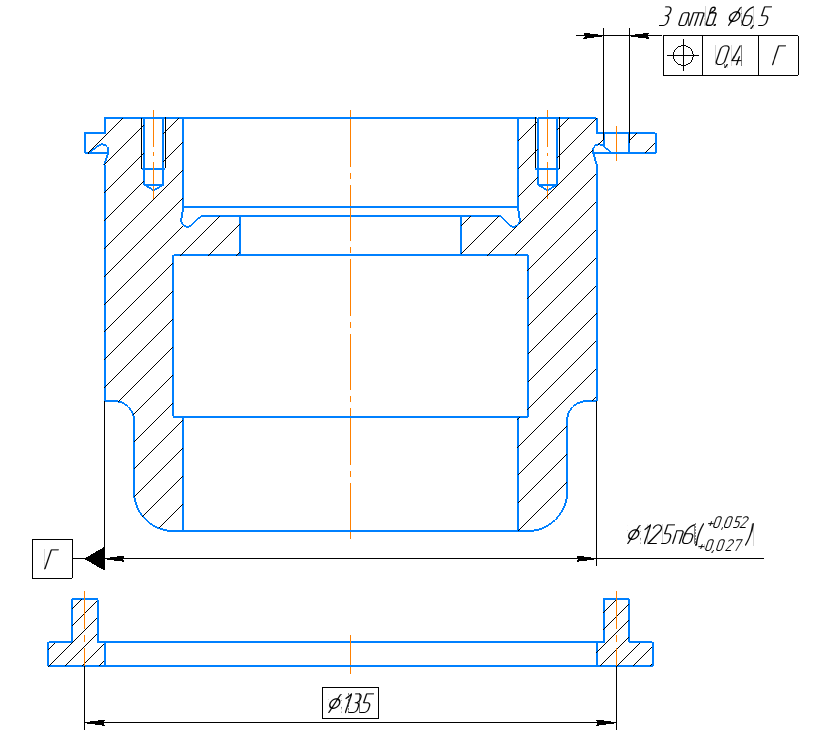

Схема контроля позиционного допуска представлена на рисунке
Рисунок 14 – Схема контроля позиционного допуска
Список литературы
Анухин В. И. Допуски и посадки. Учебное пособие. 4-е изд. – СПб.: Питер, 2007 г. – 207 с.: ил. – (Серия «Учебное пособие»);
Анухин В. И. Допуски и посадки. Учебное пособие. 6-е изд. – СПб.: Питер, 2018 г. – 300 с.: ил. – (Серия «Учебное пособие»);
Любомудров С. А., Плавник С. Л., Смирнов А. А. Метрология, стандартизация и сертификация. Калибры и их расчёт.: Учеб. пособие. СПб: Изд-во Политехн. ун-та., 2004 г., 89 с.;
Дегтярев В. В., Иванов О. А., Колышкин Б. Н., Козарь И. И., Любомудров С. А., Розовский Б. Я., Смирнов А. А., Тарасов С. Б. Метрология, стандартизация и сертификация. Лабораторный практикум по техническим измерениям: Учеб. Пособие. 2-е изд., перераб. и доп. / Под ред. засл. деят. науки РФ, д-ра техн. наук, проф. С. Л. Мурашкина. СПб.: Изд-во Политехн. ун-та, 2008 г., 184 с.;
Анурьев В. И. Справочник конструктора-машиностроителя: в 3 т. Т. 3. – 3-е изд., 2001 г.;
Любомудров С. А. Методы и средства измерений в машиностроении: учеб. пособие / С. А. Любомудров, Т. А. Макарова, С. Б. Тарасов. – СПб.: Изд-во Политехн. ун-та, 2011 г. – 211 с.
