Размеры чистового и чернового метчика

Комплект из трех метчиков
Чистовой	=3 мм	= 2,675 + 0,008 = 2,683мм	= 1.0 мм
	3,32 мм	= 2,675 + 0,024 = 2,699 мм
Черновой	=2 мм	= 2,675–0,05= 2,625 мм	= 3.0 мм
	T’ =T11=0,075 мм	T’ =0,039 +T6= 0,068 + 0,008 = 0,076 мм

Наибольший внутренний диаметр для всех метчиков в комплекте принимаем одинаковым:

8. Расчет диаметра метчиков по переднему торцу

Согласно ГОСТ 16925-93 расчет диаметра метчиков по переднему торцу производим по формуле (2.24):

(2.24)

9. Определение углов ϕ режущей части всех метчиков в комплекте

Угол в плане ϕ режущей части метчиков определяются согласно ГОСТ 16925-93:

Чистовой:

ϕ = 15°54'

Черновой:

ϕ = 5°25'

10. Выбор переднего ɣ и заднего α углов

В соответствии с обрабатываемым материалом и рекомендациями ГОСТ 3266-81 назначаем углы в пределах: передний ɣ= 8-10°; ɣ = 8°, задний угол α= 4-6°; α = 5°.

11. Выбор числа зубьев метчика

Согласно ГОСТ 3266-81 для резьб с число зубьев z = 3.

12. Определение падения затылка К по вершинам витков режущей части

Для всех метчиков комплекта принимаем одно и то же значение К, рассчитанное по формуле (2.25):

(2.25)

Принимаем К=0,2 мм.

Затылование назначаем по ГОСТ 3449-84 в зависимости от . Принимаем К₁= 0,01 мм.

13. Выбор габаритных размеров метчиков, формы и размеров стружечных канавок

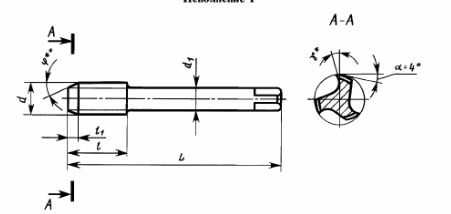

Размеры метчика и его конструктивных элементов выполняется согласно ГОСТ 3266-81. Эскиз метчика представлен на рисунке 2.4.

Рисунок 2.4 – Размеры метчика и его элементов

Размеры принимаем:

L = 48 мм;

l = 11 мм;

d₁=2,24 мм;

Чистовой:

l1=1,0 мм

ϕ=22°

Черновой:

l1=1,5 мм

ϕ=14°

Размеры центрового отверстия типа А ГОСТ 14034-74 представлены на рисунке 2.5.

Рисунок 2.5 – Размеры центрового отверстия

Размеры центрового отверстия: D=3 мм, d=0,8мм, l=1,1мм, l₁=0,78мм, d₁=1,70 мм.

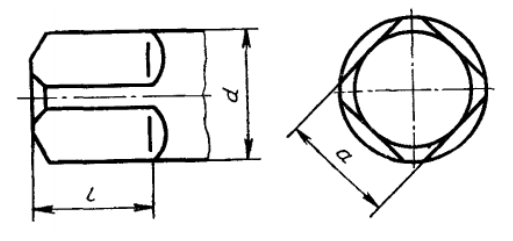

Размеры квадрата хвостовика согласно ГОСТ 9523-84 представлены на рисунке 2.6.

Рисунок 2.6 – Размеры хвостовика

Размеры хвостовика: d = 2,24мм, l = 4мм, a = 1,8мм.

Согласно ГОСТ 3266-81 выбираем размеры стружечной канавки dc = 1,4; z = 3; r = 0,3 (рис. 2.7)

Рисунок 2.7 – Стружечные канавки метчиков d<5,5мм

14. Выбор материала рабочей части метчика

Выбираем материал рабочей части метчика Р6М5 по ГОСТ 19265-73. Твердость рабочей части метчиков должна быть в пределах HRC 62-66,. Шероховатость по профилю резьбы , хвостовиков в посадочной части - , канавок - . Обратная конусность принимается в пределах 0,05 – 0,15 мм на 100 мм длины. Чертеж комплекта метчиков представлен в приложении З.

Глава 3 проектирование установочно-зажимного приспособления

3. 1. Выбор инструмента

При выполнении операции 015 –фрезерования с черновой обработкой литейной заготовки с глубиной резания 2 мм – использовалась торцевая фреза марки Karloy:

• Фреза торцевая SVMM 4125R-Z16;

• Пластинки – SNEU120140 PC3500;

• Диаметр: 125 мм;

• Число зубьев: 16.
