7.2.3 Исследование влияния емкости на характеристики контура

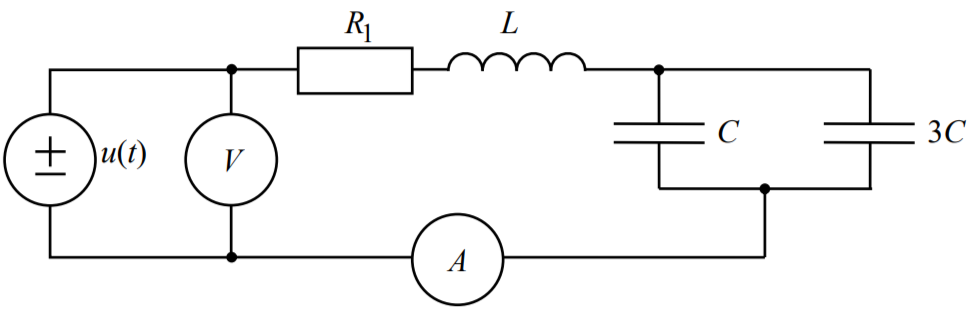

В опыте реализована схема, изображенная на рисунке 6.
Рис.6- То же, что в 7.2.2, но с двумя емкостями
Вычисления проводились аналогично, результат приведены в таблице 6 и 7.
Таблица 6 – Результаты измерений и вычислений
Измерено |
Вычислено |
||||
|
|
кГц |
|
|
|
2,04 |
3,70 |
1,95 |
6,27 |
551,35 |
3,07 |
Таблица 7 – точки АЧХ и результат вычислений
Измерено |
Вычислено |
|
|
|
|
0,4 |
0,21 |
0,000105 |
0,8 |
0,47 |
0,000235 |
1,2 |
1 |
0,0005 |
1,6 |
2,04 |
0,00102 |
1,95 |
3,7 |
0,00185 |
2 |
3,39 |
0,001695 |
2,4 |
2,41 |
0,001205 |
2,8 |
1,63 |
0,000815 |
3 |
1,63 |
0,000815 |
4,5 |
0,78 |
0,00039 |
6 |
0,5 |
0,00025 |
7,5 |
0,37 |
0,000185 |
9 |
0,29 |
0,000145 |
12 |
0,19 |
0,000095 |
По

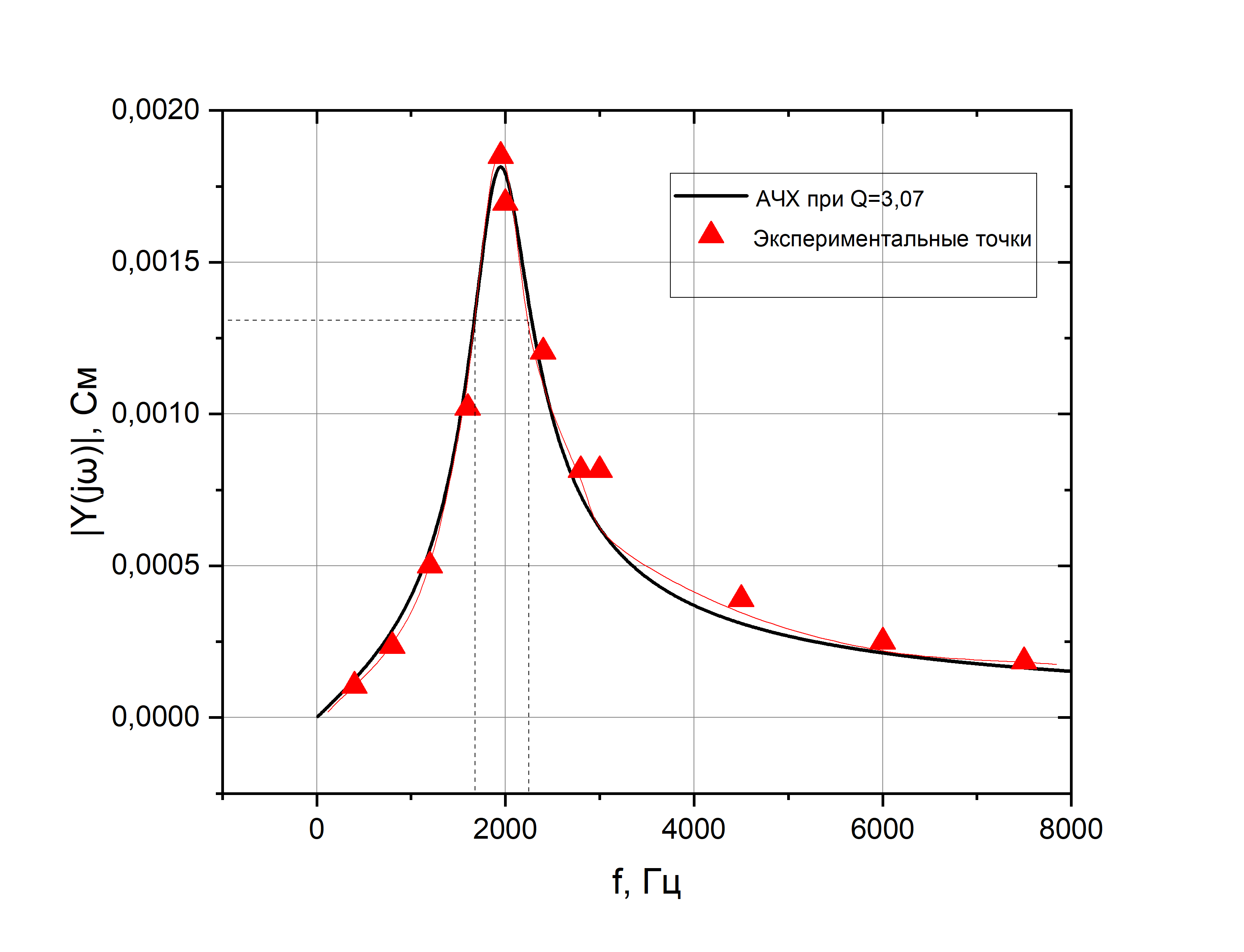

данным таблицы 7 построим АЧХ, там же
изобразив АЧХ при
.
Результат на рисунке 7.
