Цель работы

Целью данной работы является приобретение навыков установки

операционной системы Windows Server 2012, изучение принципов работы и

опций протокола DHCP.

Ход работы

Сначала на виртуальную машину с Windows Server 2012 был добавлен DHCP-сервер.

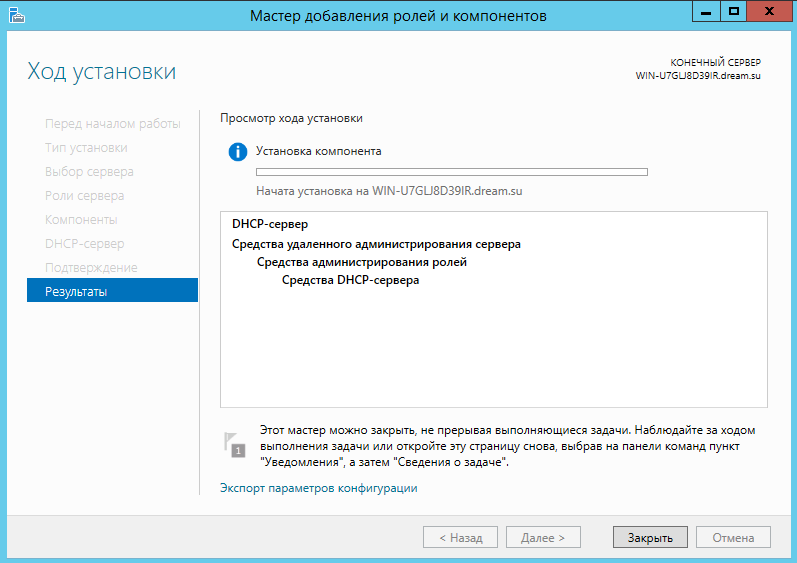

Рисунок 1 – Процесс установки DHCP на сервер

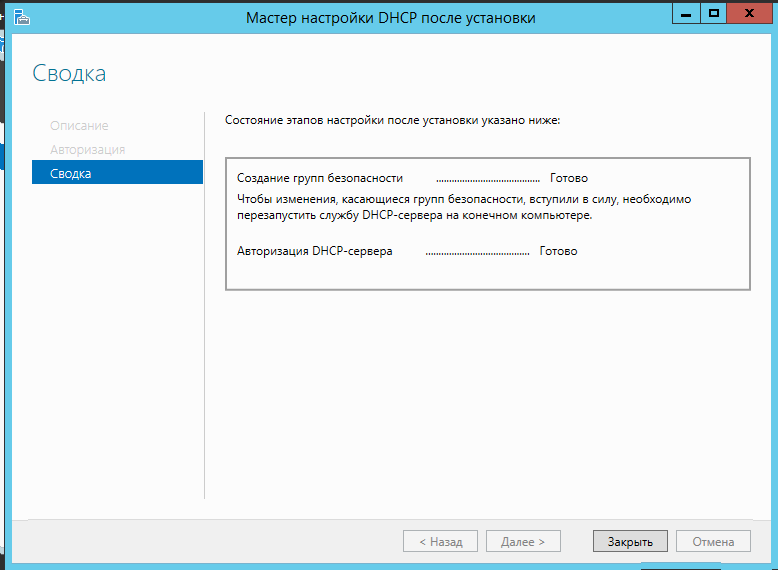

Так как авторизация DHCP-сервера прошла успешно необходимо проверить, что две группы безопасности создались успешно, что и было проделано (рисунок 2).

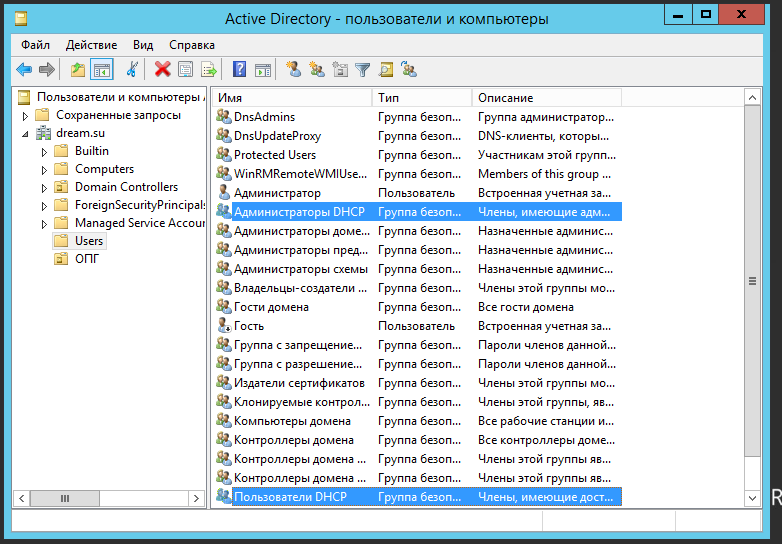

Рисунок 2 – Проверка групп безопасности

Теперь необходимо настроить сервер DHCP, чтобы он раздавал сетевые настройки (IP-адрес, маска подсети, шлюз, DNS) для всех устройств, которые будут подключаться к локальной сети. Процесс показан на рисунке 3.

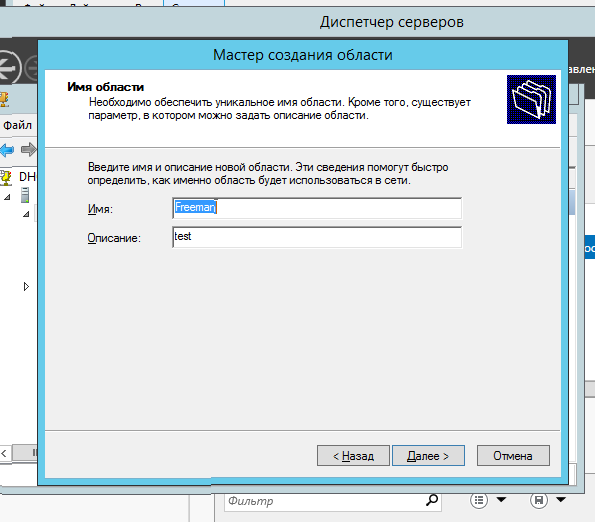

Рисунок 3 – Настройка с помощью мастера создания области

Затем необходимо было настроить устройство-клиент на работу с DHCP сервером.

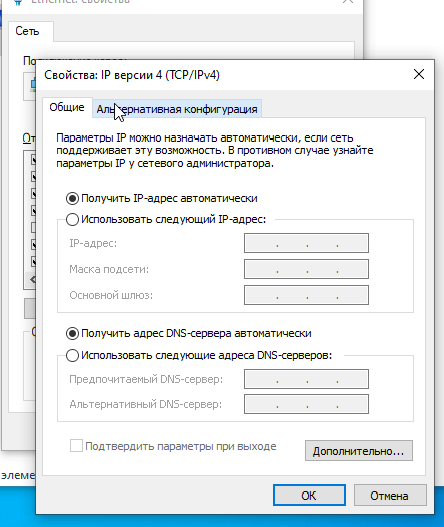

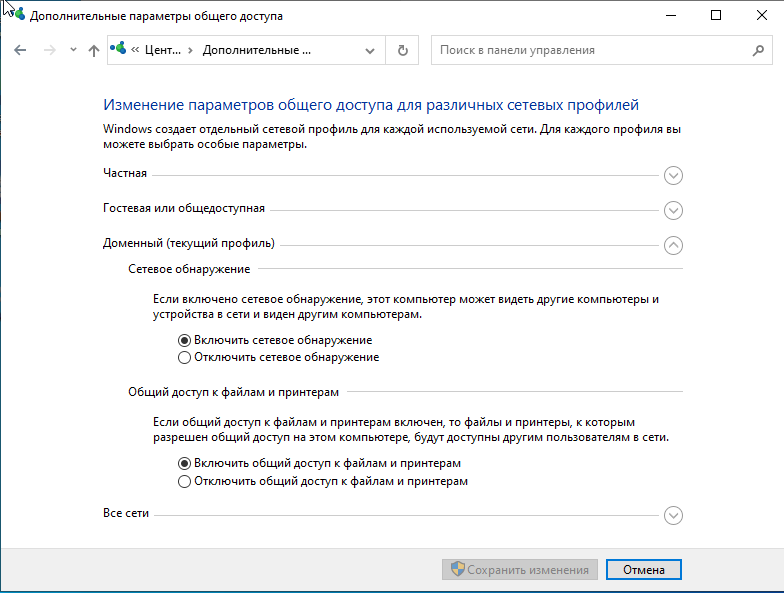

Для этого в настройках клиентской машины было установлено автоматическое получение IP-адреса и проверено, что включено сетевое обнаружение и то, что машине был выдан IP-адрес (рисунок 4).

Рисунок 4 – Настройка клиентской машины

После этих действий можно наблюдать, что клиентскому устройству был выдан адрес (рисунок 5).

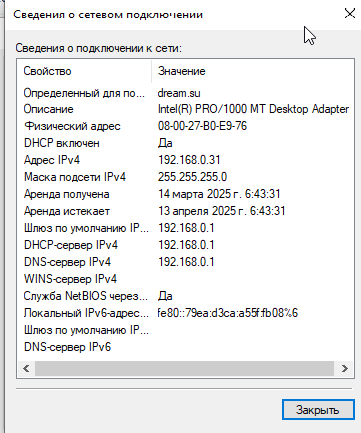

Рисунок 5 – Сведения о сетевом подключении клиента

На машине сервере так же видно машину, адрес и срок аренды этого адреса (рисунок 6).

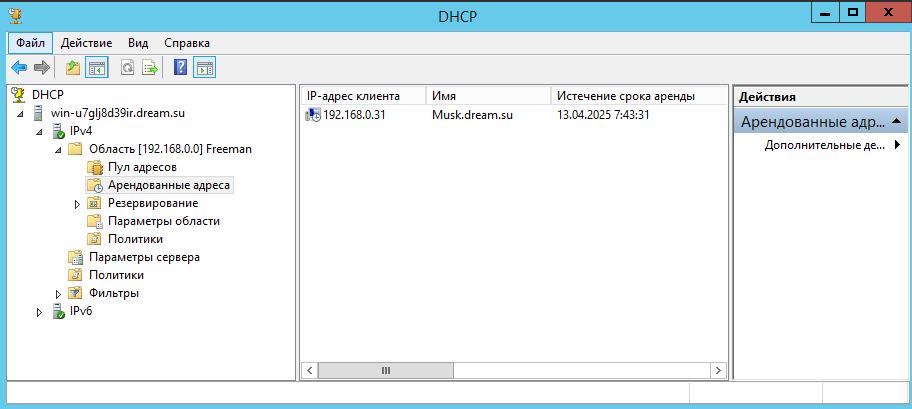

Рисунок 6 – Оснастка «DHCP»

Заключение

В ходе данной работы были приобретены навыки установки операционной системы Windows Server 2012, изучены принципы работы и опции протокола DHCP, автоматически выдан адрес клиентской машине с помощью настроенного на сервере протокола DHCP.
