Расчет предварительного микрофонного усилителя
Принципиальная схема
Рисунок 3.1 – Приниципиальная схема
Для реализации входного каскада выбираем операционный усилитель NE5532 – одноканальный сверхмалошумящий усилитель низкой частоты. Его параметры:
1. Максимальное
напряжение питания
= 22 В;
2. Максимальный
ток, отдаваемый в нагрузке
= 60 мА;
3. Максимальный
потребляемый ток
=
16 мА;
4. Максимальный
входной ток
= 10 мА;
5.
Входное сопротивление
= 300 кОм.
6.
Выходной импеданс
= 0,3 Ом.
Усилитель собран по неивертирующей схеме, поскольку входной импеданс при таком включении стремится к бесконечности.
Входной
сигнал с микрофона примем как
= 0,5 мВ, тогда для обеспечения 307 мВ
требуется коэффициент усиления:
Также, в соответствии с заданием требуется обеспечить регулировку усиления в 20 дБ (или 10 раз), что можно реализовать с помощью установки переменного резистора (R6) в цепь обратной связи ОУ.
Коэффициент усиления такого усилителя рассчитывается по формуле:
Для
обеспечения регулировки усиления в -20
дБ примем
= 100 кОм,
= 11 кОм,
=
180 Ом, тогда:
Конденсатор
используется в данной схеме для уменьшения
коэффициента усиления по постоянному
току до 1.
Резисторы и образуют “виртуальную землю”, необходимую для того, чтобы ОУ мог усиливать переменные токи.
V4 имитирует сигнал с микрофона, а Rc – внутреннее сопротивление микрофона.
Подбор громкоговорителей и микрофона
Выбор микрофона
Был выбран электретный микрофон Panasonic WM-61, поскольку он обладает достаточно ровной АЧХ (рисунок 4.1).

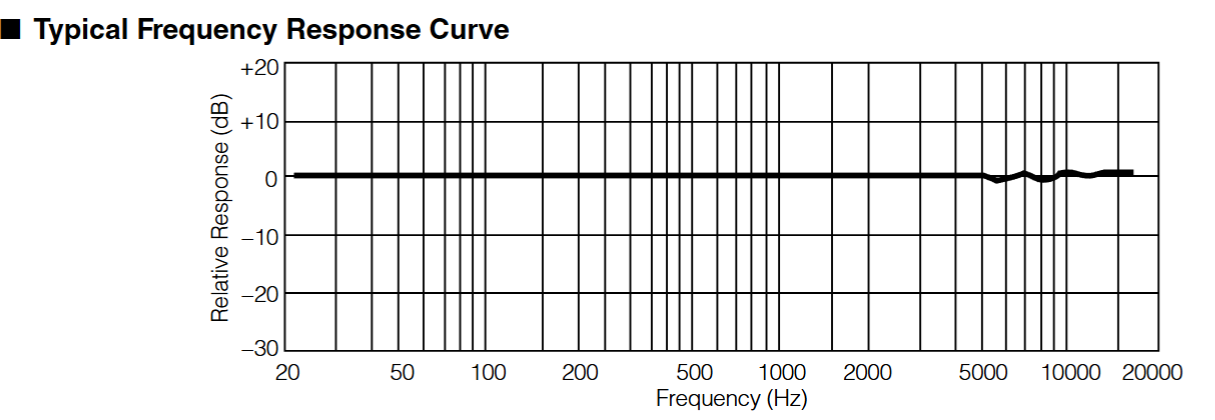

Рисунок 3.1 – АЧХ микрофона WM-61
Микрофон имеет характеристики, показанные на рисунке 3.2.
Рисунок 3.2 – Характеристики микрофона WM-61
Выбор динамика
Был выбран динамик FBS5090-8OHM как подходящий по характеристикам в соответствии с заданием.
Его параметры показаны на рисунке 3.3, АЧХ на рисунке 3.4.
Рисунок 3.3 – Характеристики динамика

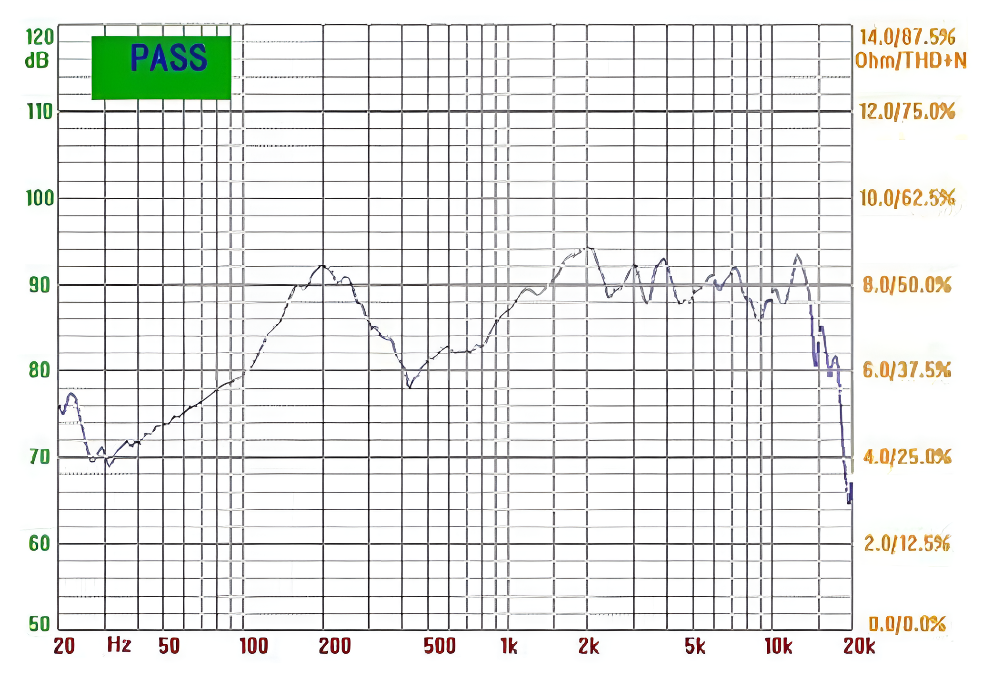

Рисунок 3.4 – АЧХ динамика
