Министерство науки и высшего образования Российской Федерации

Федеральное государственное автономное образовательное учреждение высшего образования

ТОМСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ СИСТЕМ УПРАВЛЕНИЯ И РАДИОЭЛЕКТРОНИКИ (ТУСУР)

Кафедра радиотехнических систем (РТС)

УСИЛИТЕЛЬ ЗВУКОВЫХ ЧАСТОТ

Курсовой проект по дисциплине «Схемотехника»

Студент гр. 122-1

_________ Г.М. Дударев

«__» ___________ 2025 г.

Руководитель

профессор каф. РТС

________ _________ Л.И. Шарыгина

«__» ___________ 2025 г.

Томск 2025

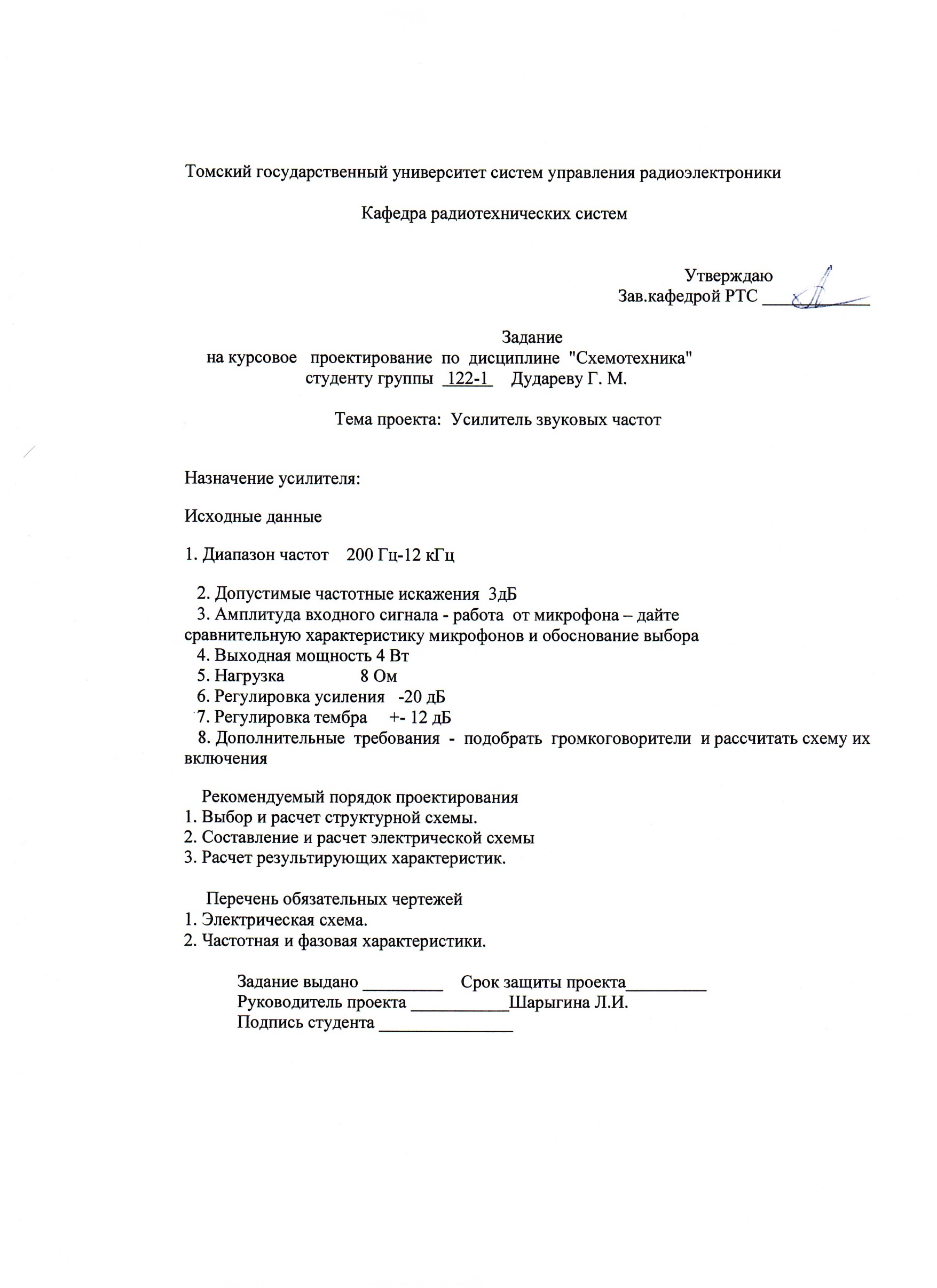

Эта станица намеренно оставлена пустой! Сюда вставляется технического задание, полученное от преподавателя! Реферат

Пояснительная записка к курсовому проекту Х страниц, Х рисунков, Х таблиц, Х источников.

УСИЛИТЕЛЬ ЗВУКОВОЙ ЧАСТОТЫ, ПАРАМЕТРЫ ТРАНЗИСТОРА, ТЕМБРОБЛОК, МИКРОФОН, ОПЕРАЦИОННЫЙ УСИЛИТЕЛЬ, ПОЛОСА ПРОПУСКАНИЯ, РЕГУЛИРОВКА

Целью работы является расчет и реализация схемы Х каскадного усилителя, снятие характеристик транзистора и полосы пропускания

В результате работы предложены методики по измерению входной и выходной полосы пропускания двухкаскадного усилителя, а также зависимость полосы пропускания от сопротивления цепи коллектора первого каскада.

Сокращения, обозначения, термины и определения

Раздел «Сокращения, обозначения, термины и определения» включается в работу при необходимости, согласно п. 4.5 ОС ТУСУР 01-2021

В настоящей работе применяют следующие термины с соответствующими определениями:

Оглавление

Введение 8

1.1 Оценка требуемого количества каскадов усиления 9

1.2 Распределение полосы пропускания усилителя 10

2 РАСЧЕТ УСИЛИТЕЛЯ МОЩНОСТИ 12

2.1 Расчет оконечного каскада 12

2.1.1 Выбор транзисторов 12

2.1.2 Снятие ВАХ транзисторов 13

2.1.3 Расчет элементов смещения и разделительных емкостей оконечного каскада 16

2.2 Расчет усилителей напряжения 17

2.2.1 Первый усилитель напряжения 17

2.2.2 Второй каскад 21

3 РАСЧЕТ ТЕМБРОБЛОКА 25

3.1 Выбор схемы термоблока 25

3.2 Расчет регулятора с пределами регулирования ±12 дБ 26

4 РАСЧЕТ ПРЕДВАРИТЕЛЬНОГО МИКРОФОННОГО УСИЛИТЕЛЯ 28

4.1 Принципиальная схема 28

5 Подбор громкоговорителей и микрофона 30

5.1 Выбор микрофона 30

5.2 Выбор динамика 30

Заключение 32

Список использованных источников 33

Приложение А (обязательное) / (справочное) Заголовок приложения 34

Приложение Б (обязательное) / (справочное) Заголовок приложения 35

Введение

Усилителем называется устройство, которое позволяет при наличии на его входе электрических колебаний с некоторым уровнем мощности получить на входе колебания той же формы, но с большим уровнем мощности. Преобразование энергии источника питания в энергию полезного сигнала осуществляется с помощью активных элементов (электронных ламп, транзисторов и т.п.). Наиболее популярным элементом считается транзистор.

Усилители звуковой частоты предназначены для усиления непрерыв­ных периодических сигналов, частотный спектр которых лежит в пределах от десятков герц до десятков килогерц. Современные УЗЧ выполняются преимущественно на биполярных и полевых транзисторах в дискретном или интегральном исполнении. Назначение УЗЧ в конечном итоге состоит в получении на заданном сопротивлении оконечного нагрузочного уст­ройства требуемой мощности усиливаемого сигнала.

Все усилители мощности звуковой частоты предназначены для решения одной задачи - повысить уровень поступающих на них электрических сигналов до величины, обеспечивающей нормальную работу громкоговорителей.

Цель работы — расчёт и моделирование Хскадного усилителя.
