Министерство науки и высшего образования Российской Федерации

Федеральное государственное бюджетное образовательное учреждение высшего образования

ТОМСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ СИСТЕМ УПРАВЛЕНИЯ И РАДИОЭЛЕКТРОНИКИ (ТУСУР)

Кафедра радиотехнических систем (РТС)

ТЕМА РАБОТЫ

Отчёт по лабораторной работе / Курсовая работа по дисциплине «Информационные технологии»

Студент гр. 122-1

_________ Г.М. Дударев

«__» ___________ 2025 г.

Руководитель

профессор каф. РТС

________ _________ Л.И. Шарыгина

«__» ___________ 2025 г.

Томск 2025

Эта станица намеренно оставлена пустой! Сюда вставляется технического задание, полученное от преподавателя! Реферат

Пояснительная записка к курсовому проекту Х страниц, Х рисунков, Х таблиц, Х источников.

УСИЛИТЕЛЬ ЗВУКОВОЙ ЧАСТОТЫ, ПАРАМЕТРЫ ТРАНЗИСТОРА, ОПЕРАЦИОННЫЙ УСИЛИТЕЛЬ, ПОЛОСА ПРОПУСКАНИЯ

Целью работы является расчет и реализация схемы Ъкаскадного усилителя, снятие характеристик транзистора и полосы пропускания

В результате работы предложены методики по измерению входной и выходной полосы пропускания двухкаскадного усилителя, а также зависимость полосы пропускания от сопротивления цепи коллектора первого каскада.

Сокращения, обозначения, термины и определения

Раздел «Сокращения, обозначения, термины и определения» включается в работу при необходимости, согласно п. 4.5 ОС ТУСУР 01-2021

В настоящей работе применяют следующие термины с соответствующими определениями:

Оглавление

Введение 7

1 РАСЧЕТ УСИЛИТЕЛЯ МОЩНОСТИ 8

1.1 Расчет оконечного каскада 8

1.1.1 Выбор транзисторов 8

1.1.2 Снятие ВАХ транзисторов 9

1.1.3 Расчет элементов оконечного каскада 12

1.2 Расчет предоконечного каскада 13

1.2.1 Выбор транзисторов 13

1.1.1 Снятие ВАХ транзисторов 14

Заключение 16

Список использованных источников 17

Приложение А (обязательное) / (справочное) Заголовок приложения 18

Приложение Б (обязательное) / (справочное) Заголовок приложения 19

Введение

Усилителем называется устройство, которое позволяет при наличии на его входе электрических колебаний с некоторым уровнем мощности получить на входе колебания той же формы, но с большим уровнем мощности. Преобразование энергии источника питания в энергию полезного сигнала осуществляется с помощью активных элементов (электронных ламп, транзисторов и т.п.). Наиболее популярным элементом считается транзистор.

Усилители звуковой частоты предназначены для усиления непрерыв­ных периодических сигналов, частотный спектр которых лежит в пределах от десятков герц до десятков килогерц. Современные УНЧ выполняются преимущественно на биполярных и полевых транзисторах в дискретном или интегральном исполнении. Назначение УНЧ в конечном итоге состоит в получении на заданном сопротивлении оконечного нагрузочного уст­ройства требуемой мощности усиливаемого сигнала.

Все усилители мощности звуковой частоты предназначены для решения одной задачи - повысить уровень поступающих на них электрических сигналов до величины, обеспечивающей нормальную работу громкоговорителей.

Цель работы — расчёт и моделирование Хскадного усилителя.

Что тут писать?

В этом разделе представляют цель работы, область исследования и (или) область применения разрабатываемого объекта, их научное, техническое значение и экономическую целесообразность, а также оценку современного состояния решаемой научно-технической проблемы.

  1. Расчет усилителя мощности

    1. Расчет оконечного каскада

      1. Выбор транзисторов

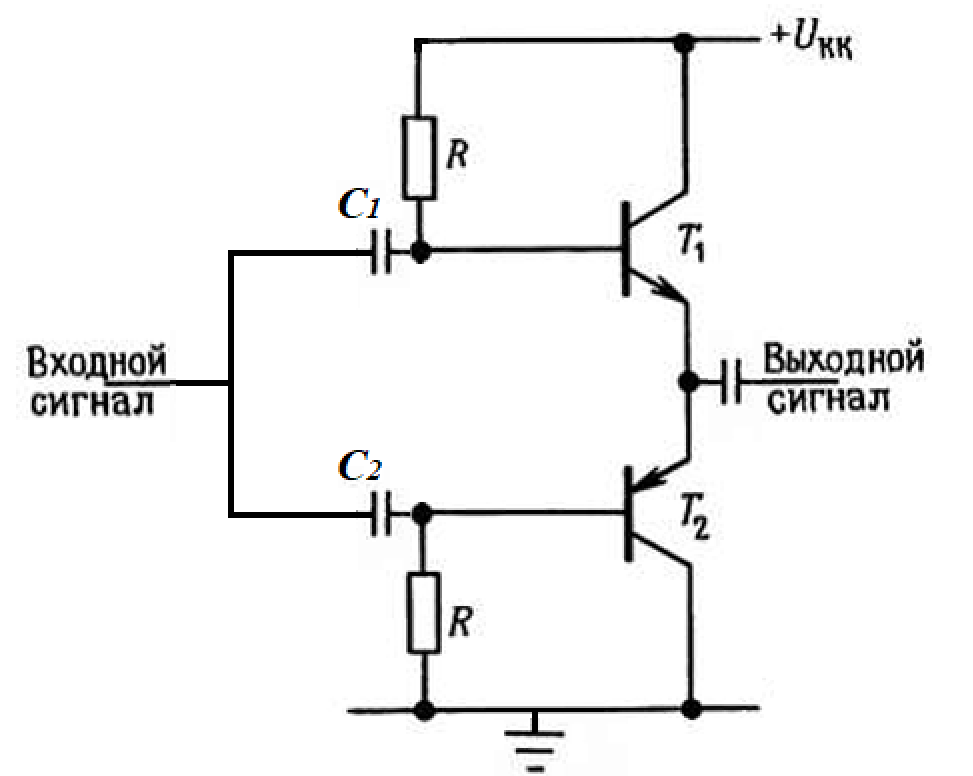

Для расчёта был выбран оконечный каскад на паре комплементарных транзисторов, изображённый на рисунке 1.

Рисунок 1.1 – Оконечный каскад

Затем был произведен выбор транзисторов по допустимой мощности рассеяния на коллекторе, и максимальной амплитуде коллекторного тока.

Максимальная мощность, рассеиваемая на коллекторе, рассчитывается по формуле:

Максимальный требуемый эмиттерный ток (амплитудное значение), рассчитывается по формуле:

Максимальное требуемое напряжение (амплитудное значение), падающее на нагрузке, рассчитывается по формуле:

По этим параметрам выбираются транзисторы T1 и T2 для оконечного каскада из доступных в симуляторе. Наиболее подходящими оказываются транзисторы BD139 и BD140 соответственно, параметры которых приведены ниже:

1. Максимальный коллекторный ток = 1,5 А;

2. Максимальная рассеиваемая мощность на коллекторе = 12,5 Вт;

3. Статический коэффициент усиления по току = 40  100;

4. Максимальное напряжение коллектор-эмиттер = 80 В;

5. Емкость база-коллектор = 20 пФ;

6. Объемное сопротивление базы = 1 Ом;

7. Граничная частота транзистора = 100 МГц.

Что тут писать?

Содержание основной части работы должно отвечать заданию (ТЗ) и требованиям.

В основной части приводятся данные, отражающие сущность, методику и основные результаты выполненной работы.

Основная часть должна содержать: выбор направления исследования, включающий обоснование направления исследования, методы решения задач и их сравнительную оценку, описание выбранной общей методики проведения работы; процесс теоретических и (или) экспериментальных исследований, включая определение характера и содержания теоретических исследований, методы исследований, методы расчета, обоснование необходимости проведения экспериментальных работ, принципы действия разработанных объектов, их характеристики; обобщение и оценку результатов исследований, включающих оценку полноты решения поставленной задачи и предложения по дальнейшим направлениям работ, оценку достоверности полученных результатов и технико-экономической эффективности их внедрения и их сравнение с аналогичными результатами отечественных и зарубежных работ, обоснование необходимости проведения дополнительных исследований, отрицательные результаты, приводящие к необходимости прекращения дальнейших исследований.

Предлагаю для данной курсовой работы разделить основную часть на две: теоретическая и практическая часть.
