Министерство науки и высшего образования Российской Федерации
Федеральное государственное бюджетное образовательное учреждение высшего образования
ТОМСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ СИСТЕМ УПРАВЛЕНИЯ И РАДИОЭЛЕКТРОНИКИ (ТУСУР)
Кафедра радиотехнических систем (РТС)
ТЕМА РАБОТЫ
Отчёт по лабораторной работе / Курсовая работа по дисциплине «Информационные технологии»
Студент гр. 122-1
_________ Г.М. Дударев
«__» ___________ 2025 г.
Руководитель
профессор каф. РТС
________ _________ Л.И. Шарыгина
«__» ___________ 2025 г.
Томск 2025
Эта станица намеренно оставлена пустой! Сюда вставляется технического задание, полученное от преподавателя! Реферат
Пояснительная записка к курсовому проекту Х страниц, Х рисунков, Х таблиц, Х источников.
УСИЛИТЕЛЬ ЗВУКОВОЙ ЧАСТОТЫ, ПАРАМЕТРЫ ТРАНЗИСТОРА, ОПЕРАЦИОННЫЙ УСИЛИТЕЛЬ, ПОЛОСА ПРОПУСКАНИЯ
Целью работы является расчет и реализация схемы Ъкаскадного усилителя, снятие характеристик транзистора и полосы пропускания
В результате работы предложены методики по измерению входной и выходной полосы пропускания двухкаскадного усилителя, а также зависимость полосы пропускания от сопротивления цепи коллектора первого каскада.
Сокращения, обозначения, термины и определения
Раздел «Сокращения, обозначения, термины и определения» включается в работу при необходимости, согласно п. 4.5 ОС ТУСУР 01-2021
В настоящей работе применяют следующие термины с соответствующими определениями:
Оглавление
Введение 7
1 РАСЧЕТ ВЫХОДНОГО КАСКАДА 8
1.1 Выбор транзисторов оконечного каскада 8
1.2 Снятие ВАХ транзисторов 9
1.3 Расчет элементов каскада 12
Заключение 14
Список использованных источников 15
Приложение А (обязательное) / (справочное) Заголовок приложения 16
Приложение Б (обязательное) / (справочное) Заголовок приложения 17
Введение
Усилителем называется устройство, которое позволяет при наличии на его входе электрических колебаний с некоторым уровнем мощности получить на входе колебания той же формы, но с большим уровнем мощности. Преобразование энергии источника питания в энергию полезного сигнала осуществляется с помощью активных элементов (электронных ламп, транзисторов и т.п.). Наиболее популярным элементом считается транзистор.
Усилители звуковой частоты предназначены для усиления непрерывных периодических сигналов, частотный спектр которых лежит в пределах от десятков герц до десятков килогерц. Современные УНЧ выполняются преимущественно на биполярных и полевых транзисторах в дискретном или интегральном исполнении. Назначение УНЧ в конечном итоге состоит в получении на заданном сопротивлении оконечного нагрузочного устройства требуемой мощности усиливаемого сигнала.
Все усилители мощности звуковой частоты предназначены для решения одной задачи - повысить уровень поступающих на них электрических сигналов до величины, обеспечивающей нормальную работу громкоговорителей.
Цель работы — расчёт и моделирование Хскадного усилителя.
Что тут писать?
В этом разделе представляют цель работы, область исследования и (или) область применения разрабатываемого объекта, их научное, техническое значение и экономическую целесообразность, а также оценку современного состояния решаемой научно-технической проблемы.
Расчет выходного каскада
Выбор транзисторов оконечного каскада

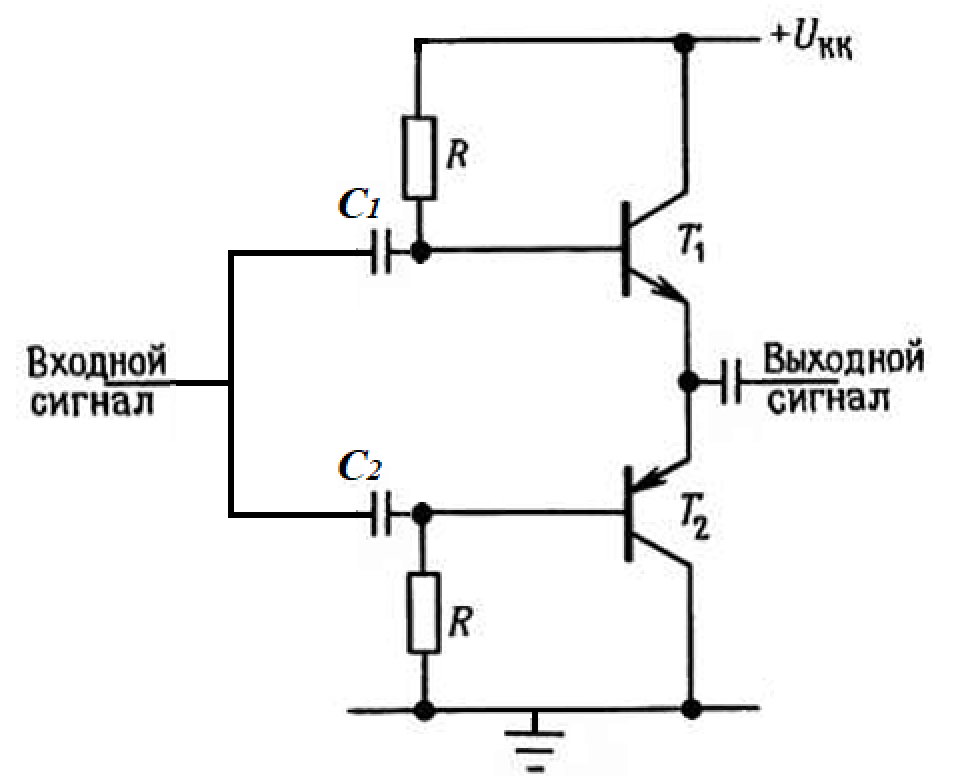

Для расчёта был выбран оконечный каскад на паре комплементарных транзисторов, изображённый на рисунке 1.
Рисунок 1.1 – Оконечный каскад
Затем был произведен выбор транзисторов по допустимой мощности рассеяния на коллекторе, и максимальной амплитуде коллекторного тока.
Максимальная мощность, рассеиваемая на коллекторе, рассчитывается по формуле:
Максимальный требуемый эмиттерный ток (амплитудное значение), рассчитывается по формуле:
Максимальное требуемое напряжение (амплитудное значение), падающее на нагрузке, рассчитывается по формуле:
По этим параметрам выбираются транзисторы T1 и T2 для оконечного каскада из доступных в симуляторе. Наиболее подходящими оказываются транзисторы BD139 и BD140 соответственно, параметры которых приведены ниже:
1. Максимальный
коллекторный ток
= 1,5 А;
2. Максимальная
рассеиваемая мощность на коллекторе
= 12,5 Вт;
3. Статический
коэффициент усиления по току
=
40 100;
4. Максимальное
напряжение коллектор-эмиттер
= 80 В;
5.
Емкость база-коллектор
= 20 пФ;
6.
Объемное сопротивление базы
= 1 Ом;
7.
Граничная частота транзистора
= 100 МГц.
Что тут писать?
Содержание основной части работы должно отвечать заданию (ТЗ) и требованиям.
В основной части приводятся данные, отражающие сущность, методику и основные результаты выполненной работы.
Основная часть должна содержать: выбор направления исследования, включающий обоснование направления исследования, методы решения задач и их сравнительную оценку, описание выбранной общей методики проведения работы; процесс теоретических и (или) экспериментальных исследований, включая определение характера и содержания теоретических исследований, методы исследований, методы расчета, обоснование необходимости проведения экспериментальных работ, принципы действия разработанных объектов, их характеристики; обобщение и оценку результатов исследований, включающих оценку полноты решения поставленной задачи и предложения по дальнейшим направлениям работ, оценку достоверности полученных результатов и технико-экономической эффективности их внедрения и их сравнение с аналогичными результатами отечественных и зарубежных работ, обоснование необходимости проведения дополнительных исследований, отрицательные результаты, приводящие к необходимости прекращения дальнейших исследований.
Предлагаю для данной курсовой работы разделить основную часть на две: теоретическая и практическая часть.
