1.9Пример предварительного расчета радиоприемника

Рассчитать корабельный радиоприемник, предназначенный для приема радиосигналов вида работ А3, F I-250.

Исходные данные:

диапазон частот 15-30 МГц;

чувствительность в наихудших точках диапазона Е_А=0,6 мкВ;

избирательность по соседнему каналу дБ;

избирательность по зеркальному каналу раз;

полоса пропускания в режиме А3 F_Н=0,3 кГц, F_В=3,4 кГц;

скорость манипуляции в режиме F I-250, В=50 бод;

в нагрузке I пара головных телефонов ТА-56М;

автоматический прием телеграфной работы производится в режиме I, В;

эффективность АРУ m=1000 раз, тогда как P=2 раза.

Деление диапазона частот на поддиапазоны.

Определяем коэффициент перекрытия всего диапазона, используя формулу (1.1).

.

Задаемся ориентировочным значением коэффициента перекрытия поддиапазона (табл.1.1):

Определяем число поддиапазонов, используя формулу (1.3):

.

Находим фактическое значение коэффициента перекрытия по поддиапазону, используя формулу (1.4):

.

Находим граничные частоты по каждому поддиапазону, используя формулу (1.5):

Определяем фактические значения частот каждого поддиапазона, выбирая А=1,05 (1.6):

Выбор количества преобразований и номиналов промежуточных частот

Из условия обеспечения необходимого ослабления помехи зеркального канала рассчитаем ориентировочное значение промежуточной частоты:

где - выбираем из табл. 1.2;

m – два входных контура и один контур усилителя радиочастоты рассчитываем по формуле:

.

Подставляем значения:

.

Из условия обеспечения необходимой полосы пропускания в тракте промежуточных частот значение промежуточной частоты должно быть:

,

г де - заданная полоса пропускания:

для вида работы А3 кГц;

для вида работы F I-250 при скорости телеграфирования В=50 бод (рассчитываем согласно данных табл. 1.3).

Из табл. 1.3 полоса частот радиосигнала F I определяется следующим образом:

,

где - частота манипуляции будет Гц;

- частота сдвига .

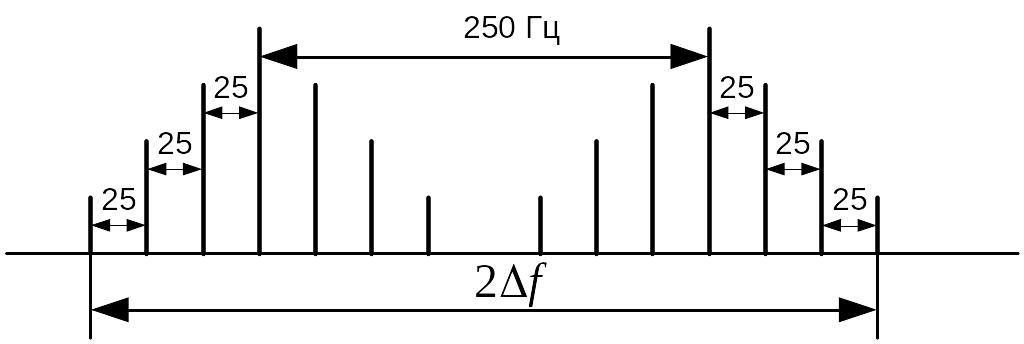

Спектр радиосигнала вида работы F I-250 показан на рис. 1.4, который ограничен третьей гармоникой частоты манипуляции.

Рисунок 1.4

Следовательно, для вида работы F I-250 полоса пропускания тракта усилителя промежуточных частот (УПЧ) составит:

Гц.

Тогда средняя арифметическая полоса пропускания тракта УПЧ:

кГц,

где - добротность контуров тракта УПЧ выбираем из табл.1.4 равной 100;

- выбираем из табл. 1.5, считая, что в тракте УПЧ будет 3 каскада с контурами 1-го типа, .

Тогда кГц.

по расчетным данным строим диаграмму (рис. 1.5).

Рисунок 1.5

Из полученного (рис. 1.5) делаем вывод, что радиоприемник должен быть с двойным преобразованием частоты. выбираем из нормализованных значений в пределах от 937 кГц до 15 МГц, а должна быть менее 343 кГц.

Выбираем кГц, кГц, что позволит идентифицировать рассчитанный приемник с Р-678.

Расчет структурной схемы преселектора.

Из справочника [6] выбираем транзистор для каскада усилителя радиочастоты, который обладает минимальным коэффициентом шума N и максимальным значением крутизны S, А также максимальным значением отношения крутизны к второй производной крутизны . Данным требованиям удовлетворяет полевой транзистор КП-306 с параметрами МГц; дБ; мА/В; при В (см. приложение 1).

Определяем значение необходимого ослабления перекрестной помехи при условии, что на входе приемника помеха имеет амплитуду 30 В (1.9):

,

где – амплитуда помехи;

(выбираем из табл. 1.6);

Подставляем значения:

дБ.

Получается , следовательно, определяем полосу забития.

по графику (рис. 1.3) находим величину обобщенной расстройки , учитывая, что ранее принимали :

.

Рассчитываем полосу забития:

,

где МГц – максимальное значение диапазона;

(выбираем из табл. 1.2);

.

Подставим значения:

.

Как видно из расчетов, условие (1.11) выполняется. Следовательно, два входных контура достаточно для подавления перекрестной помехи, если в качестве усилительного элемента в каскаде УРЧ взят полевой транзистор КП-306.

Полагаем, что рассчитываемый радиоприемник с верхней настройкой, т.е. . Следовательно, диапазон частот первого гетеродина

;

.

Определяем избирательность радиоприемника по зеркальному каналу

,

где (выбираем табл. 1.2);

МГц;

- число контуров в преселекторе.

Подставляем значения:

раза.

По заданию раз. Сравнив с расчетным, получаем, что избирательность по зеркальному каналу рассчитываемого радиоприемника гораздо выше, чем избирательность, заданная по техническим условиям. Следовательно, три контура преселектора обеспечивают требования подавления помех по зеркальному каналу.
