2. Расчёт двухкаскадного усилителя

Для начала соберём схему с фиксированным током базы R_к примем равны 600 Ом, E и R_б рассчитаем по формулам, приведённым ниже. Схема представлена на рисунке 2.1

E = U_ко + R_к · I_к0 = 5В +600 Ом · 51,94 · 10^-3А = 36,16 В;

R_б = = = 50,55 · 10³ Ом.

Рисунок 2.1 – Схема с фиксированным током базы

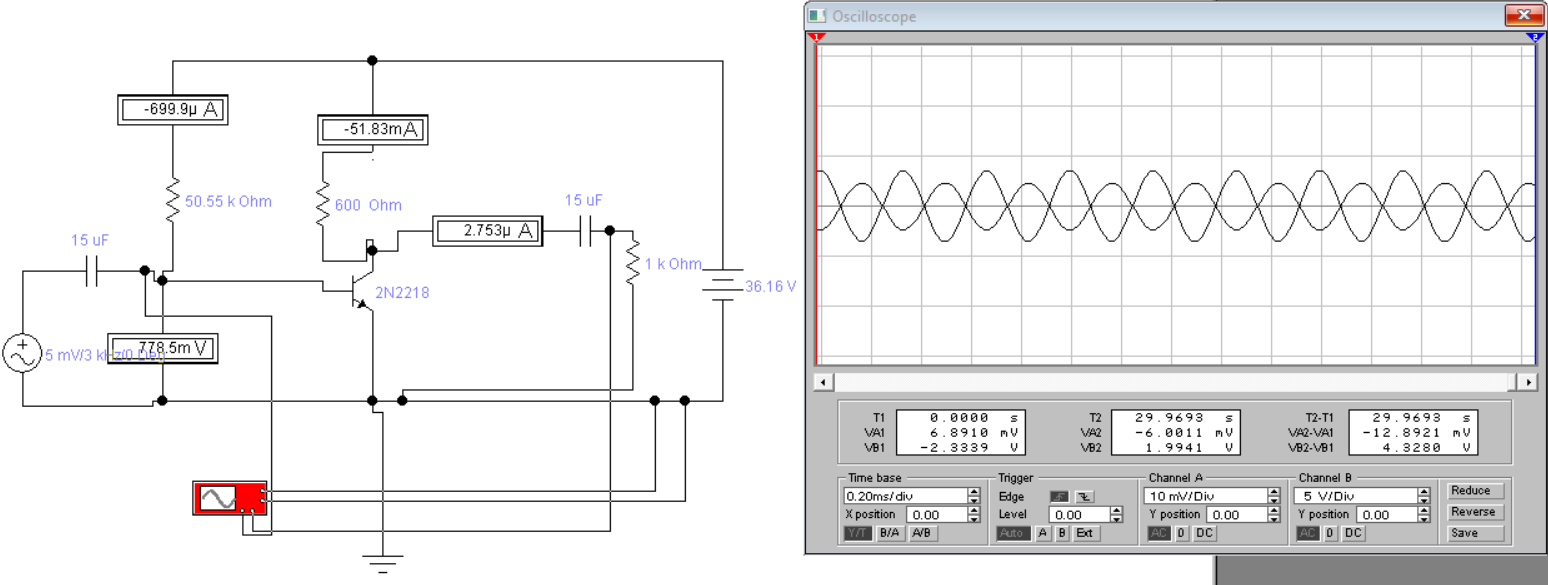

Убедимся, что требуемый режим работы обеспечен, подключив источник переменного напряжения и осциллограф рисунок 2.2

Рисунок 2.2 – Изменение параметров при подключении переменного напряжения

Исходя из вышеперечисленных расчётов, собираем усилитель рисунок 2.3

Рисунок 2.3 – Двухкаскадный усилитель

На выходе мы получили значение напряжения 5,1 В, что соответствует нашим требованиям.

3. Исследование полосы пропускания

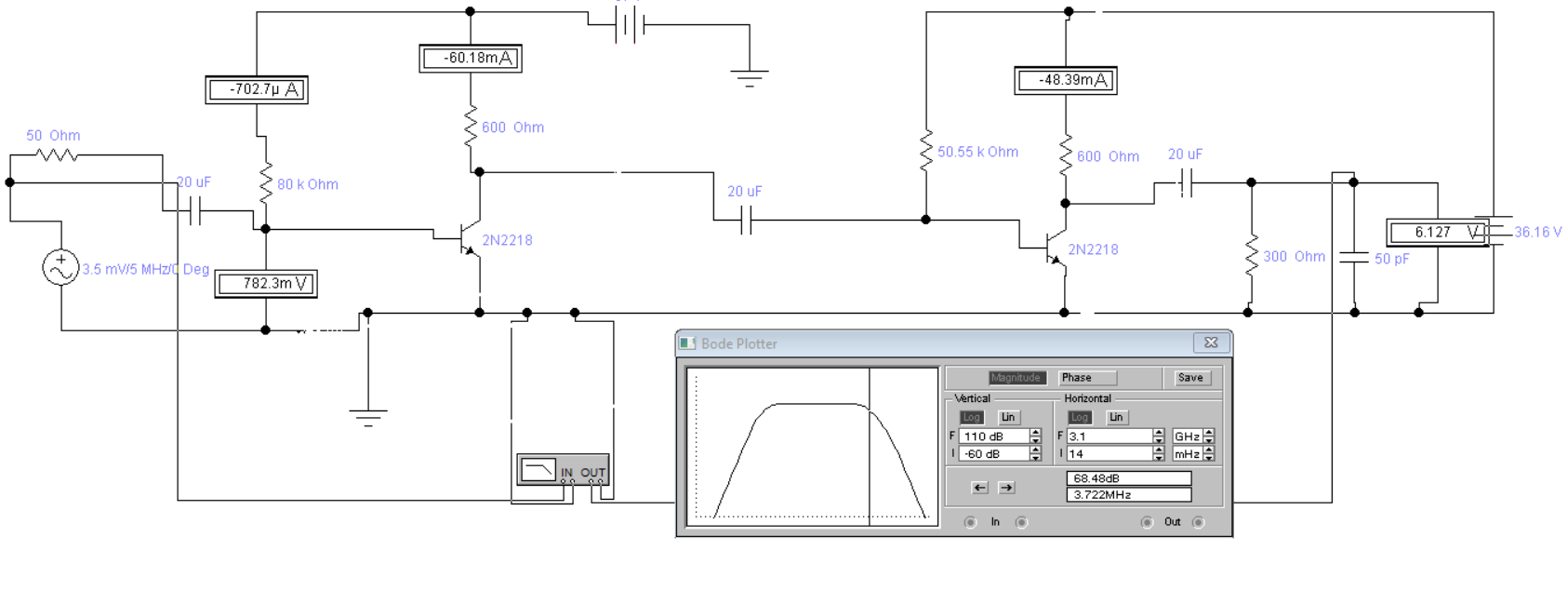

Рисунок 3.1 – Схема усилителя с подключённым плоттером на вход

Из плоттера мы видим, что на уровне -3 Дб верхняя граничная частота равна 9,2 МГц. Рассчитаем верхнюю граничную частоту по формулам приведённым ниже, паспортные данные приведены в таблице 3.1

Таблица 3.1 – Паспортные данные транзистора

, А/В	, Ом	, пФ	τ, нс	, Ом	, Ом	, пФ
0.723	2.1	11.6	6	300	600	50

Можем сделать вывод, что расчётное значение (9.1 МГц) и частота на плоттере (9.2 МГц) совпадают в небольшой погрешности.

Рисунок 3.2 – Схема усилителя с подключённым плоттером на выход

Из плоттера мы видим, что на уровне -3 Дб верхняя граничная частота равна 10 МГц. Рассчитаем верхнюю граничную частоту по формулам приведённым ниже.

Для выходной цепи

Можем сделать вывод, что расчётное значение (10.6 МГц) и частота на плоттере (10 МГц) совпадают в небольшой погрешности.

4. Исследование влияния сопротивления коллектора первого каскада на полосу пропускания

Для того что бы наглядно увидеть влияния сопротивления коллектора первого каскада на полосу пропускания усилителя, будем наглядно изменять значения сопротивления первого коллектора (10, 100, 300, 500, 1000 Ом). Для удобства будем применять раздельное питание транзисторов. Для каждого значения сопротивления нужно будет пересчитывать значения Е и R_б по формулам, приведённым ниже.

E = U_ко + R_к · I_к0;

R_б = .

Для удобства занесём значения в таблицу 4.1

Таблица 4.1 – Изменяемые значения

, Ом	10	100	300	500	1000
Е, В	5.5	10.2	20.6	31	57
, кОм	6.7	13.5	28	43	80.3

Рисунок 4.1 – Схема усилителя для изучения влияния сопротивления коллектора на ширину полосы пропускания

Таблица 4.2 Данные полученные экспериментальным методом

, Ом	10	100	300	500	1000
Uвых,В	2.3	4.7	4.95	5.1	5.2
К	650	1340	1400	1457	1485
F, МГц	5.48	2.2	1.7	1.5	1.4
