Казанский Национальный Исследовательский Технический Университет им. А.Н. Туполева-КАИ (КНИТУ-КАИ)
Институт Радиоэлектроники, Фотоники и Цифровых Технологий (ИРЭФ-ЦТ) Кафедра радиоэлектроники и информационно-измерительной техники (РИИТ)
Разработка проводной системы связи с цифровой модуляцией сигналов
2025 г.
Актуальность и задачи |
2 |
Повышение эффективности добычи нефти требует контроля состояния скважины
Для этого требуется измерять параметры в скважине на больших глубинах
Передавать измеренные значения можно с использованием длинных линий
Для этого требуется разработать систему передачи, позволяющую регистрировать и передавать сигналы с датчиков в скважине

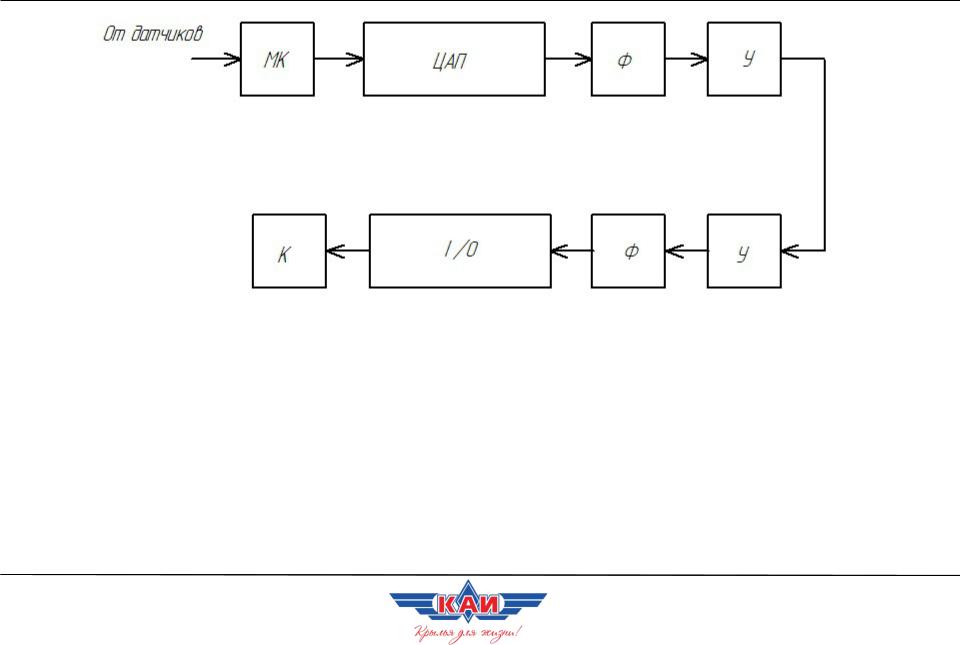

Структурная схема системы |
3 |
МК – микроконтроллер
ЦАП – цифро-аналоговый преобразователь
Ф – фильтр
У – усилитель
I/O – плата ввода-вывода
К - компьютер

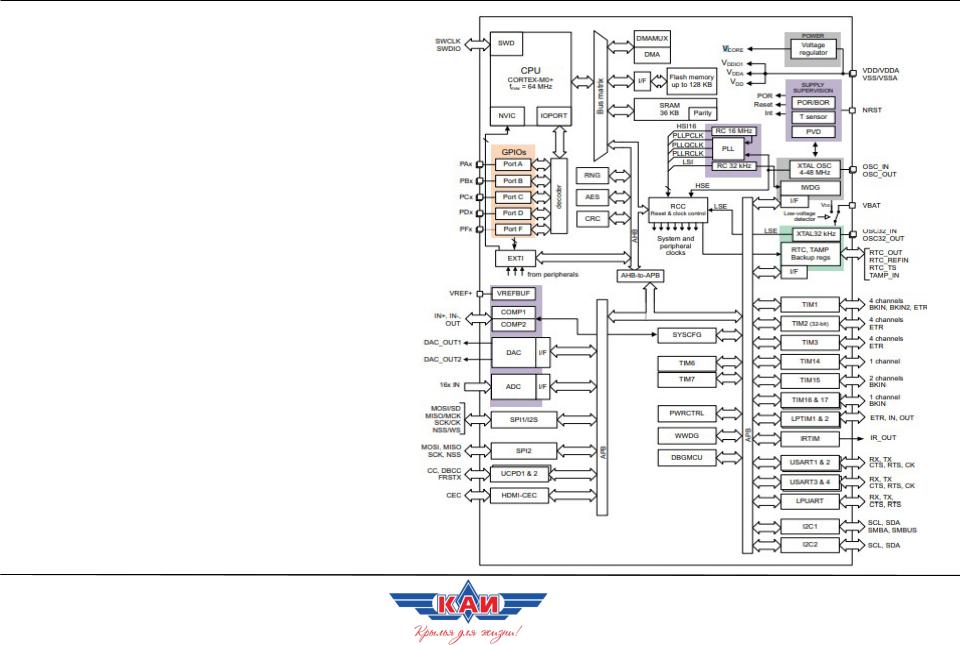

Микроконтроллер |
4 |
STM32G081
Ядро: Arm Cortex®-M0 32- bit 64 МГц
Память: 128 Кбайт, 36 Кбайт SRAM
Внутренний кварцевый генератор 32 кГц

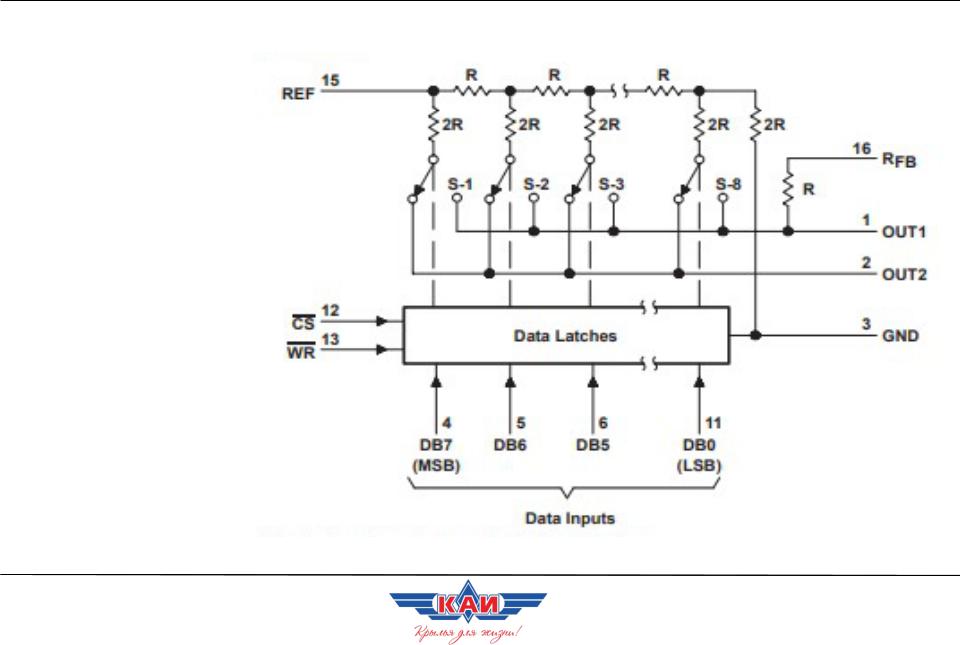

Цифро-аналоговый преобразователь |
5 |
TLC7524C
Рабочая частота 5 МГц
Параллельный 8 разрядный
Диапазон питания 5-15 В

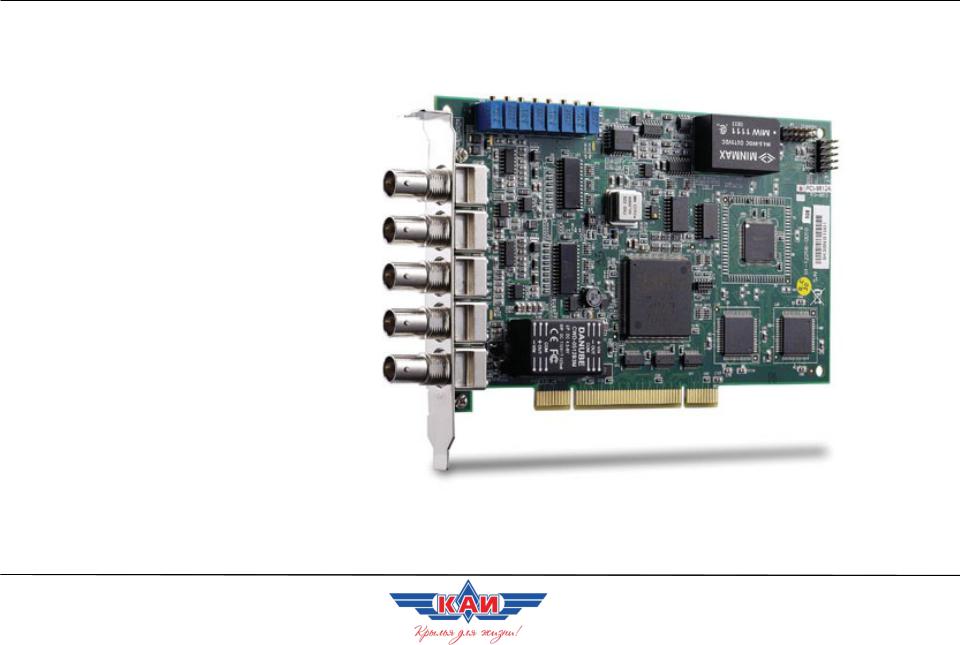

Плата ввода-вывода |
6 |
ADLinkPCI-9812
Частота дискретизации: 20 МГц
Четыре входных канала
Внутренний 12 разрядный АЦП
Диапазон входного напряжения ±5 В

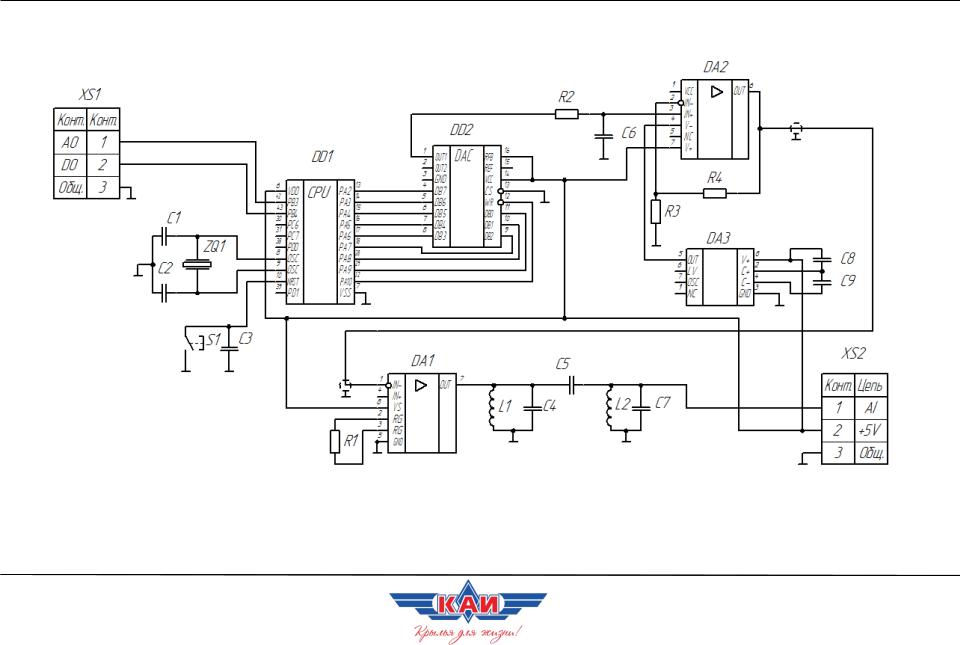

Принципиальная схема системы |
7 |
Заключение |
8 |
Проведён анализ вариантов передачи сигналов по длинным линиям
Разработана структурная схема системы
Выбраны элементы и разработана принципиальная схема системы
Рассчитаны параметры узлов принципиальной схемы системы
Проведено моделирование системы
9
Спасибо за внимание!
