ЭКЗ ПРАКТИКА 3-й курс

24. Принцип построения сети PON в многоквартирных домах с

многоэтажной застройкой. Структурная схема, принцип работы,

назначение узлов сети.

Принцип построения сетей PON при многоэтажной застройке. Особенности построения сети PON: (ПО КОНСПЕКТАМ СЕМЕНЕНКО)

Общая схема построения сети PON в многоквартирных жилых домах представлена на рисунке 2. Типовым проектом взят девятиэтажный дом с 8 подъездами по 4 квартиры на этаж, общее количество абонентов – 288. Оптический кабель из муфты поступает в домовой кросс — оптический распределительный шкаф (ОРШ) КОН-320-SC.

Для обеспечения эффективного обслуживания сети, а также для снижения затрат на начальном этапе подключения абонентов целесообразно использовать единый домовой кросс. Домовой кросс обычно выполняется на базе пыле-влагозащищённого антивандального шкафа, в зависимости от количества абонентов это может быть любой оптический распределительный шкаф типа КОН, он устанавливается в подвале здания или на техническом этаже.

Деление оптической мощности происходит внутри домового кросса, где размещаются разветвители 1x32 и распределительные кассеты и происходит распределение последнего каскада деления оптической мощности по подъездам. Далее из кросса выходят межэтажные оптические кабели и расходятся по разным подъездам. В качестве межэтажного кабеля используется оптический кабель (ОК) с сердечником свободного доступа, состоящим из многоволоконных модулей, – типа кабеля ОК-НРС.

Число модулей в межэтажном ОК выбирается исходя из этажности здания, а количество волокон в модуле – исходя из количества абонентов на этаже; кроме того, в расчет включается резерв волокон или модулей.

Данный кабель позволяет выделить модуль с оптическими волокнами из сердечника и смонтировать абонентское волокно с абонентским пигтейлом в этажной распределительной коробке (ОРК) КОН-16-SC с адаптерным соединением или КОН12 и КОН-16 со сварными соединениями.

В данном примере межэтажный ОК содержит 10 модулей по 4 волокна (стандартная конструкция). Применение кабелей ОК-НРС позволяет минимизировать размеры ОРК для размещения их непосредственно в стояках. Извлечение из кабеля волокна внутри ОРК свариваются с пигтейлами, которые подключаются к адаптерам, или свариваются напрямую с абонентским кабелем.

(НИЖЕ КРАТКИЙ ПЕРЕСКАЗ)

Краткое описание принципа построения сети PON в многоэтажной застройке:

•Оптический кабель приходит в домовой кросс (ОРШ) — антивандальный шкаф (КОН-320-SC), устанавливаемый в подвале или на техэтаже.

•В кроссе размещаются разветвители 1x32 и кассеты — здесь происходит деление мощности и распределение по подъездам.

•По подъездам прокладываются межэтажные ОК-НРС (например, 10 модулей по 4 волокна).

•Волокна монтируются в этажных коробках (ОРК) — типа КОН-16-SC (адаптерные) или КОН-12/16 (со сваркой).

•В ОРК волокна соединяются с абонентскими пигтейлами или напрямую с абонентским кабелем.

•Абонент подключается через дроп-кабель с разъёмами КОН-2, заканчивающийся в

оптической розетке (ОРА) в квартире.

Структурная схема сети

Сеть PON в многоквартирном жилом доме с многоэтажной застройкой выполняется по типовой схеме, где основное разделение происходит на пассивную распределительную часть. Схема включает следующие ключевые узлы:

1.Абонентский кабель. Это кабель, который прокладывается от точки подключения абонента до распределительной части сети.

2.Центральный (домовой) кросс или оптический распределительный шкаф (ОРШ).

Оптический кабель, поступающий из муфты, входит в домовой кросс – ОРШ (например, модели КОН-320-SC). Здесь осуществляется первичное деление оптической мощности с помощью установленных внутри разветвителей (например, 1×32) и распределительных кассет. Этот узел обычно располагается в подвале или на техническом этаже здания и выполняется в виде пыле- и влагозащищённого, антивандального шкафа.

3.Межэтажный оптический кабель (ОК). Из домового кросса из ОРШ исходят межэтажные кабели, которые снабжены многоволоконными модулями (например, кабель ОК-НРС). Этот кабель обеспечивает передачу разделённого оптического сигнала от центрального распределительного узла к распределительным узлам на этажах или в подъездах. В стандартном варианте межэтажный ОК содержит 10 модулей по 4 волокна.

4.Этажная распределительная коробка (ОРК). На каждом этаже (или в каждом подъезде) располагается локальный узел – ОРК. Здесь происходит извлечение волокон из межэтажного кабеля. В ОРК абонентские оптические волокна либо соединяются с пигтейлами через адаптерное соединение (например, с применением КОН-16-SC), либо выполняется прямое сварное соединение с абонентским кабелем. Такой подход позволяет завершить линию подключения для каждого отдельного абонента.

5.Абонентская оптическая розетка (ОРА). Это конечный узел сети, предназначенный для подключения абонентского дроп-кабеля. Абонентская розетка (например, модель КОН-2) обеспечивает заделку входящего одноволоконного кабеля (подключаемого с помощью оптического коннектора, обычно SC) и служит завершающей точкой цепочки оптической связи.

Принцип работы сети

•Поступление сигнала. Первоначальный оптический сигнал подается по магистральному кабелю, который вводится в домовой оптический распределительный шкаф (ОРШ) через муфту.

•Деление оптической мощности. В ОРШ посредством установленных разветвителей (например, 1×32) происходит деление мощности входящего оптического сигнала. Это позволяет распределить сигнал по различным линиям – по подъездам, этажам или отдельным секциям здания.

•Передача сигнала по этажам. Из ОРШ сигнал передается по межэтажным оптическим кабелям (ОК), снабженным многоволоконными модулями, что обеспечивает гибкое распределение волокон для подключения абонентов с разных этажей и подъездов.

•Локальное распределение. На этажах или в подъездах установлен узел – оптическая распределительная коробка (ОРК). Здесь происходит разделение сигнала на отдельные абонентские линии путём соединения с пигтейлами (или при помощи сварного соединения), что позволяет обеспечить корректное заделывание каждого абонентского кабеля.

•Финальное подключение абонента. Завершающей точкой сети является абонентская оптическая розетка (ОРА), в которую вводится абонентский дроп-кабель, обеспечивающий подключение абонента к общей сети с сохранением требуемых стандартов качества и надежности соединения.

Назначение узлов сети

•Абонентский кабель: Обеспечивает физическую связь между сетью и конечным пользователем.

•ОДF/Домовой кросс (ОРШ): Централизует и распределяет входящий оптический сигнал, осуществляя первичное деление мощности с помощью оптических разветвителей, что позволяет экономичным способом подключить большое количество абонентов.

•Межэтажный кабель (ОК): Передает сигнал от центрального распределительного узла к локальным распределительным узлам на этажах, обеспечивая гибкость развертывания сети в многоэтажном здании.

•Этажная распределительная коробка (ОРК): Служит для распределения сигнала внутри блока, подъезда или этажа, где происходит подготовка волокон для подключения отдельных абонентов; выбор между адаптерным соединением или сваркой позволяет балансировать между возможностями тестирования и экономией места.

•Абонентская оптическая розетка (ОРА): Является конечной точкой подключения для домашней сети; обеспечивает надежное и стандартизированное соединение абонентского дроп-кабеля с межэтажным распределением, гарантируя соответствие эксплуатационным требованиям по безопасности и долговечности.

25. PON-сети и их конструктивные составляющие: - Разветвители оптические – назначение, конструкция, маркировка POSM 1x4-1260- 1650-09SC/APC1 MK; - Шнуры оптические – конструкция, состав,

маркировка, виды коннекторов: ШО SM 09 FS/ИРС 1,5; ШО МM 09 SC/ИРС 1,5.

Разветвитель оптический PO SM

Общие сведения Разветвитель оптический РО предназначен для деления оптической мощности в оптических распределительных PON-сетях и сетях CATV и ответвления оптической мощности для мониторинга и измерения параметров оптических сигналов в магистральных оптических сетях. Изготавливаются в двух вариантах: PLC (планарные) - равномерного деления и FBT (сплавные) - равномерного и неравномерного деления.

Разветвитель оптический PO PLC (планарный) изготавливается методом вытравливания планарного световода на специальной подложке из кремневой пластины, к торцам которого подстыковываются ленточные оптические волокна. PO PLC имеет стабильные характеристики в диапазоне длин волн от 1260 до 1650 нм, что даёт возможность использовать его в решениях с использованием CWDM-, DWDM-технологии и в сетях PON.

Разветвитель оптический PO FBT (сплавной) изготавливается путем сплавления 2

или нескольких оптических волокон. Разветвители с большим количеством ответвлений имеют древовидную структуру, образованную путем сварки между собой нескольких простых разветвителей 1х2 или 1х3. Метод сплавления позволяет получить разветвитель любого коэффициента деления мощности. Разветвители оптические PO FBT имеют несколько окон прозрачности и делятся на однооконные

(1310 нм или 1550 нм), двухоконные (1310 и 1550 нм), трехоконные (1310, 1490, 1550

нм).

Конструкция, состав и маркировка

Разветвитель оптический РО представляет собой распределительную PLC-матрицу или сварную FBT-матрицу из оптического волокна с вклеенными или подваренными выводами оптических волокон нужного количества, закрепленную в ударопрочном металлическом или пластиковым корпусе. Диаметр волокон на выводов 0,9, 2, 3 мм, длина - от 0,5 м до 3 м. Для выводов используется одномодовое волокно G.652 или G.657. Тип коннекторов и полировки указывается при заказе.

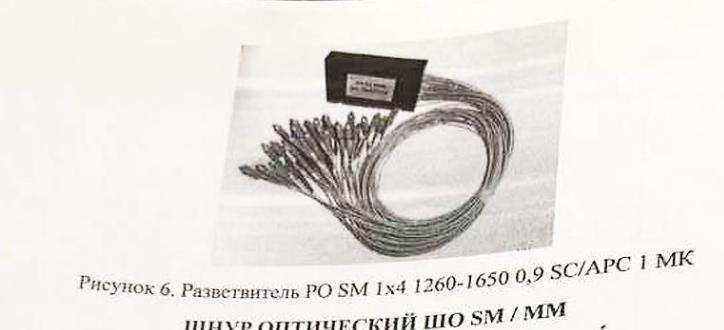

Рисунок 6. Разветвитель PO SM 1x4 1260-1650 0,9 SC/APC 1 МК

•1x4 – коэффициент деления (один вход и четыре выхода);

•1260-1650 – рабочий диапазон длин волн (нм);

•0,9 – диаметр волокна (мм);

•SC/APC – тип соединителя (SC с полировкой APC);

•1 МК – обозначение комплектации или типа модуля.

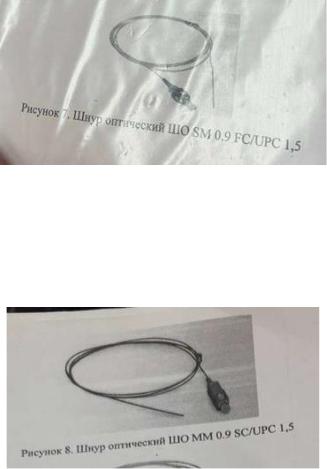

Шнур оптический ШО

Общие сведения: «Шнур оптический ШО изготавливается в двух вариантах: типа пигтейл и типа патчкорд. Шнур типа пигтейл предназначен для оконцевания оптического волокна нужным видом оптического коннектора сварным методом. Шнур типа патчкорд предназначен для коммутации оптических волокон и портов телекоммуникационного оборудования через разъемные адаптерные соединения. Тип оптического волокна, длина и тип оптических коннекторов определяются заказом.»

Конструкция, состав и маркировка: «Шнур типа пигтейл представляет собой отрезок оптического волокна в оболочке 0,9 мм длиной 1,5 м, оконцованный с одной стороны оптическим коннектором. Тип волокна, коннектора и полировки определяется заказом. Шнуры изготавливаются как из SM (G.652, G.657) и ММ волокна.

Шнур типа патчкорд представляет собой отрезок оптического волокна в оболочке 0,9 мм, 2 или 3 мм, армированный кевларовыми нитями, оконцованный с двух сторон оптическими коннекторами. Тип волокна, длина шнура, тип коннектора и полировки определяются заказом. Шнуры изготавливаются как из SM- (G.652, G.657), так и ММ волокна.»

2. Маркировка

Маркировка оптических шнуров указывает на их ключевые характеристики:

• Тип волокна:

o SM — одномодовое волокно (диаметр сердцевины: 9 мкм). o MM — многомодовое волокно.

•Коннекторы: типы разъемов, например, SC, LC, FC, FS.

•Полировка разъемов:

o UPC (Ultra Physical Contact) — улучшенный контакт с минимальным отражением.

o APC (Angled Physical Contact) — скошенный контакт для еще более низких отражений.

•Длина кабеля: указывается в метрах.

Примеры маркировки:

• ШО-SM-09FS/UPS-1,5:

o Шнур оптический одномодовый. o Диаметр сердцевины: 9 мкм.

o Коннекторы FS с полировкой UPS. o Длина кабеля: 1.5 м.

• ШО-MM-09 SC/UPS:

o Шнур оптический многомодовый. o Диаметр сердцевины: 9 мкм.

o Разъемы SC с полировкой UPS.

3. Виды коннекторов

•SC: квадратный, простой в использовании.

•FC: с резьбовым соединением, надежный и устойчивый к вибрациям.

•LC: компактный и идеален для высокой плотности соединений.

•FS: стандартный одномодовый коннектор.

•UPS: надежный разъем с улучшенными параметрами.
