Перевести на схеме тумблер SA1 в положение «2» и выполнить для цепи с конденсаторами все пункты программы экспериментальных исследований, проведенных ранее для цепи с индуктивными элементами. Замерить фазовые сдвиги между синусоидами токов и напряжений.
Подключить осциллограф к цепи как показано на рисунке 8, и замерить фазовый сдвиг между током и напряжением на элементе С1. Затем, пользуясь тем, что сумма острых углов в прямоугольном треугольнике равна 90° , найдите фазовый сдвиг на резисторе R5.
Подключите осциллограф аналогичным образом, чтобы провести измерения на ветви с элементами R6 и С2.
Результаты измерений занести в таблицу 9.
|
|
|
|
Таблица 9 |
|
|
|
|
|
|
ϕR5° |
ϕC1° |
ϕR6° |
ϕC2° |
|
|
|
|
|
Расчет |
37.9 |
52.1 |
58.19 |
53.2 |
|
|
|
|
|
Эксперимент |
34.56 |
59.98 |
55.44 |
36.8 |
|
|
|
|
|

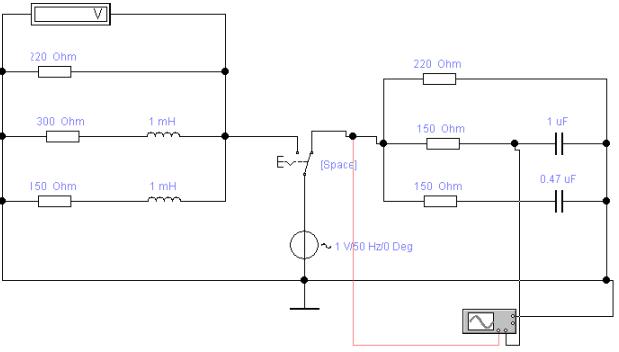

Рисунок 8 Построить векторную диаграмму цепи, показанной на рисунке 7.
11

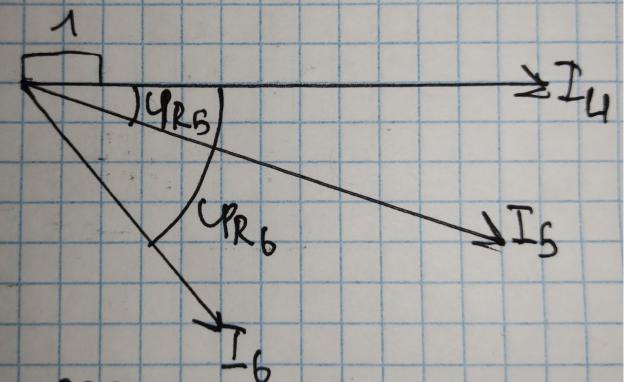

На рисунке 9 показана векторная диаграмма токов для разветвленной цепи с элементами C, R
Рисунок 9 — Диаграмма токов для LR цепи

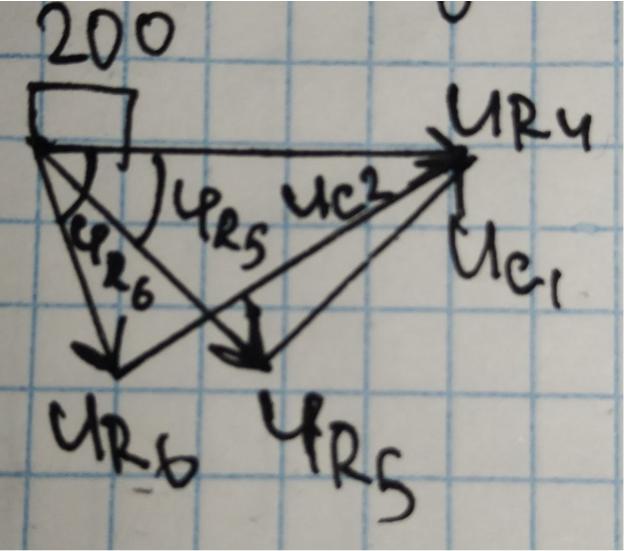

На рисунке 10 показана векторная диаграмма напряжений для разветвленной цепи с элементами C, R.
12
Рисунок 10 - Диаграмма напряжений для LR цепи
13
Заключение
Вывод: в ходе лабораторной работы было экспериментально подтверждено токораспределение в разветвленных цепях переменного синусоидального тока, содержащих активные и реактивные нагрузки. Во всех заданиях результаты расчетов и экспериментальных проверок совпали, что говорит о правильности выполнения работы.
