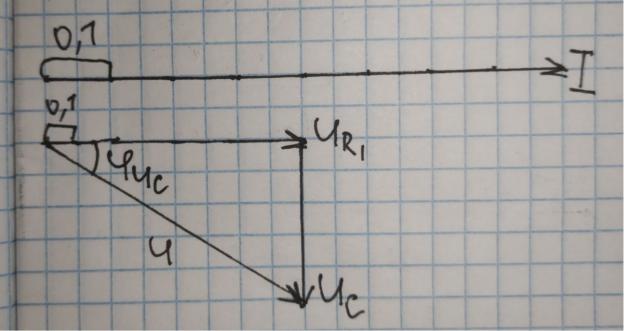

Рисунок 9 — Последовательно соединенные конденсатор и резистор
11
2.3 – Исследование выполнения законов Ома и Кирхгофа при гармоническом воздействии для последовательного соединения сопротивлений R1 и R3
Рассчитать ток и напряжение на элементах RR-цепи.
Рассчетная схема представлена на рисунке 5в. Начальная фаза напряжения Uвк = 0. На рисунке 10 представленны расчетные формулы.
Результаты измерений занести в таблицу 3.
Таблица 3
|
UR1, В |
ϕUR° |
UR3, В |
ϕUC° |
I,мА |
ϕI° |
R1, |
R3 |
|
|
|
|
|
|
|
Ом |
|
|
|
|
|
|
|
|
|
|
Расчет |
0,50 |
0,00 |
0,50 |
68,09 |
0,50 |
0,00 |
1000 |
1000 |
|
|
|
|
|
|
|
|
|
Эксперимент |
0,52 |
0,00 |
0,52 |
66,73 |
0,52 |
0,00 |
1000 |
1000 |
|
|
|
|
|
|
|
|
|
Рисунок 10 — Формулы

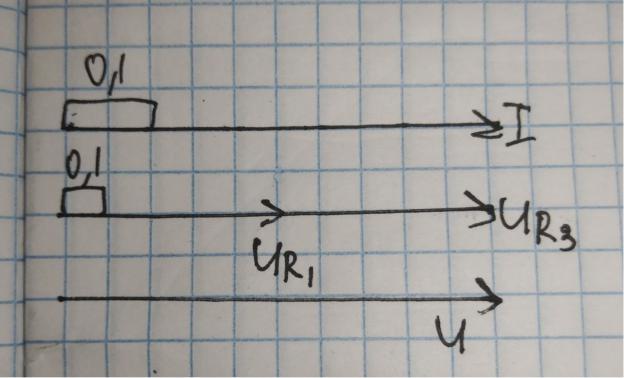

Векторная диаграмма напряжений и тока представлена на рисунке 11.
12
Рисунок 11 — Последовательно соединенные резисторы
13
Заключение
В ходе работы были изучены методы измерения напряжения, тока и разности фаз гармонических сигналов. Также была проведена экспериментальная проверка топологических уравнений цепей первого порядка и закона Ома в комплексной форме для индуктивности L и емкости C.
