Министерство науки и высшего образования Российской Федерации Федеральное государственное автономное образовательное учреждение
Высшего образования
«ТОМСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ СИСТЕМ УПРАВЛЕНИЯ И РАДИОЭЛЕКТРОНИКИ» (ТУСУР)
Кафедра безопасности информационных систем (БИС)
ПРИМЕНЕНИЕ ТРИГГЕРОВ, РЕГИСТРОВ И СЧЁТЧИКОВ
Отчёт по лабораторной работе №3
По дисциплине «Электроника и схемотехника»
Вариант №16
-
С
тудент
гр. 733-1Сметанников Д.Е
05 . 06 .2024
-
Руководитель
Доцент кафедры КИБЭВС, к.т.н., доцент
А.Н. Мальчуков
. .2025
Введение
Цель работы – научиться совместно применять триггеры, регистры и
счётчики.
Постановка задачи:
Из ЛР1 взять функции функций
,
,
,
.Собрать схемы на холсте .bdf согласно полученным формулам.
Составить таблицу истинности для данных функций.
Для выполнения 4-х параллельныъ операций организовать прием и выдачу согласно данным параметрам: прием - нарастающий, последовательным кодом младшими разрядами вперед и асинхронный сброс. Выдача - убывающая, параллельным кодом и активный уровень сигнала «read» равный 0.
Промоделировать схемы в режимах «Timing» и «Functional» так, чтобы в результате каждая функция принимала значения 0 и 1.
Сверить с результатами из таблицы истинности и результатом моделирования.
Повторить эти пункты, только для описания устройств вместо схем на .bdf использовать HDL VHDL и реализовать автомат для выдачи данных и их тактирования.
Создать схему из RTL Viewer для кода HDL.
Написать выводы о проделанной работе.
Ход работы
В ходе работы был реализованы функции , , , на холсте .bdf. Составил таблицу истинности для данных функций. Для выполнения 4-х параллельных операций собрал схемы lpm_shiftreg и DFF. Промоделировал их в режимах «Timing» и «Functional». Результаты, полученные в результате моделирования, совпали с таблицей истинности. Описал функции на HDL VHDL и реализовал в нем конечный автомат для выдачи данных и их тактирования. Промоделировал его в режимах «Timing» и «Functional». Результаты, полученные в результате моделирования, совпали с таблицей истинности. По коду HDL собрал схему с помощью инструмента RTL Viewer.
Для моделирования были выбраны 5 и 16 строки таблицы истинности, которые задаются в моделировании в таком же порядке.
Строка 0100. Интервал для приема 4х бит данных cext находится на временных отрезках в 100, 300, 500, 700 нс. Интервал времени при котором nRD=0 равен 800-900. Момент убывающего фронта clkout соответствует интервалу 850-950 нс. На выходе функция имеет значение 1101.
Строка 1111. Интервал для приема 4х бит данных cext находится на временных отрезках в 1.9, 2.1, 2.3 и 2.5 мкс. Интервал времени при котором nRD=0 равен 2.6 — 2.8 мкс. Момент убывающего фронта clkout соответствует интервалу 2.65 — 2.75 мкс. На выходе функция имеет значение 0010.
Строки 6 — 7 описывают входы и выходы. Строки 11 — 13 описывают инициализацию сигналов. Строки 17 — 25 опсывают логические выражения для функций F14, F15, F16, F17. Строки 28 — 32 описывают тактовый сигнал для ввода входных значений нарастающим фронтом. Строки 35 — 39 описывают асинхронных сброс.
Схема представлена на рисунке 1.
Код представлен на рисунке 2.
Результаты моделирования представлены на рисунках 3-6.
Схема из RTL Viewer для кода HDL представлена на рисунке 7.
Р
исунок

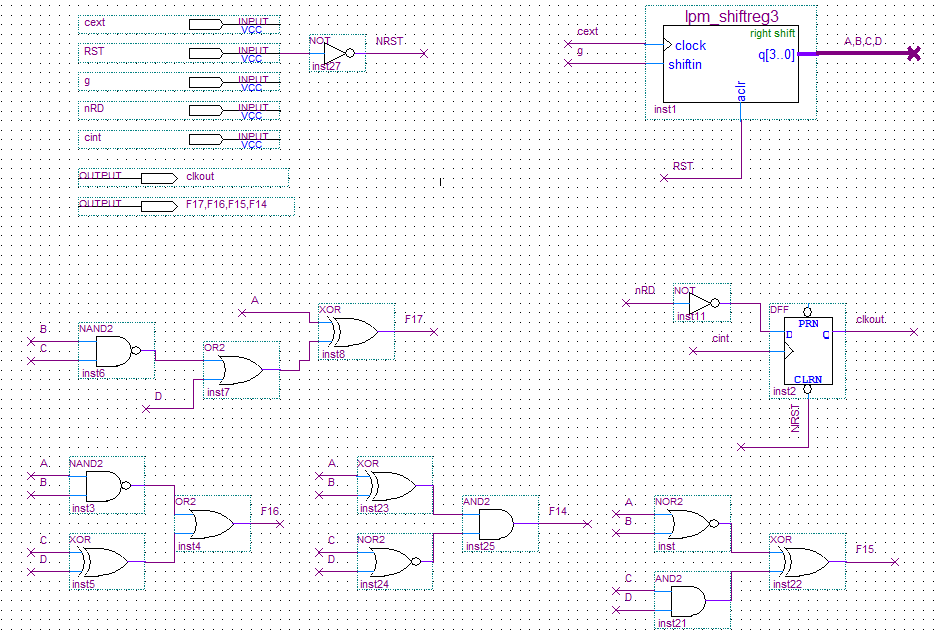

1 — Схема на холсте .bdf
Р
исунок

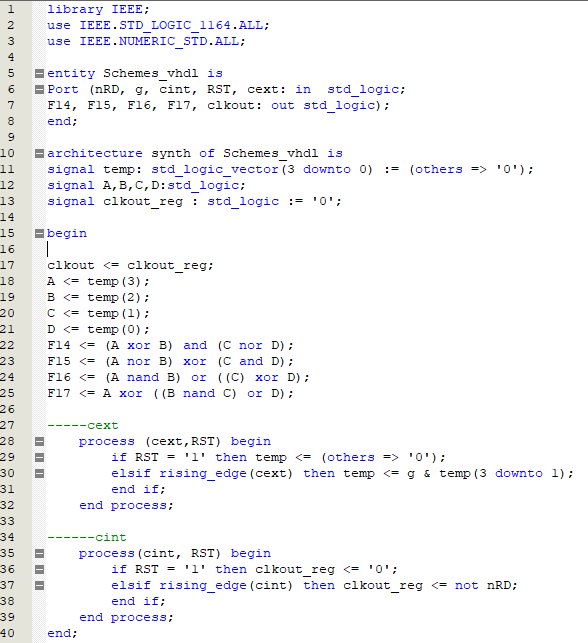

2 — Код на HDL
VHDL
Р
исунок

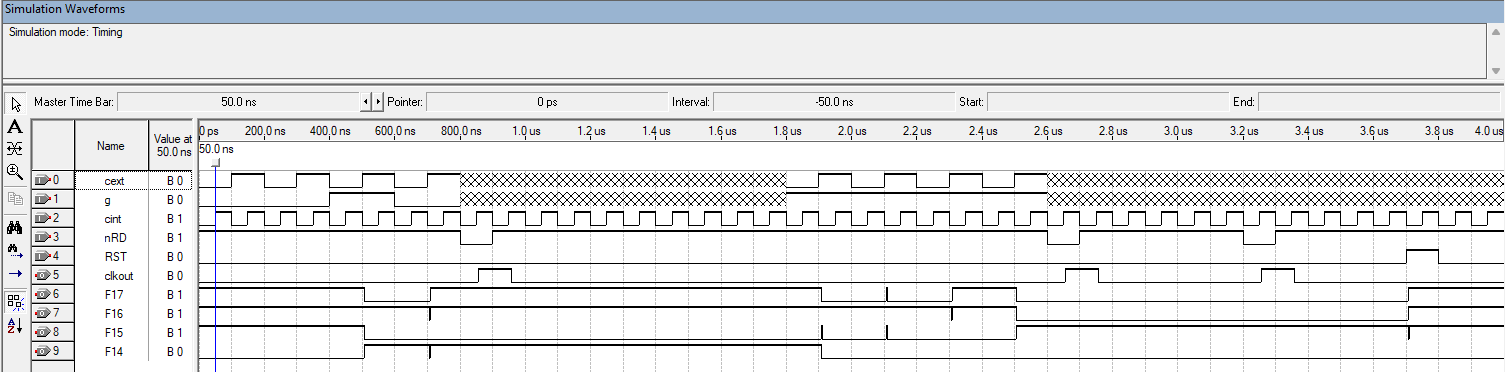

3 — Моделирование схемы в режиме «Timing»
Р
исунок
4

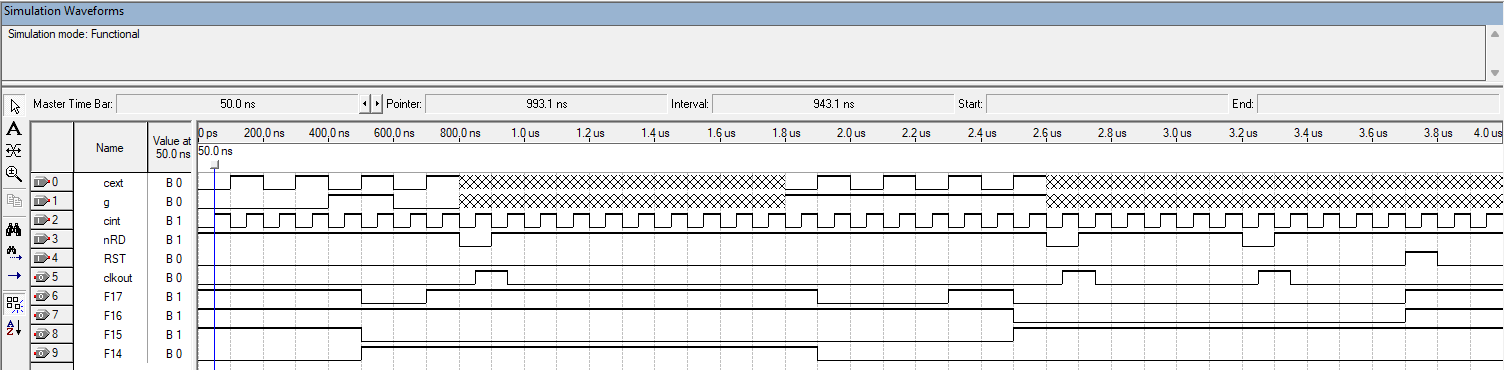

— Моделирование схемы в режиме
«Functional»
Р
исунок
5
— Моделирование кода
в режиме «Timing»
Р
исунок
6
— Моделирование кода
в режиме «Functional»
Р
исунок

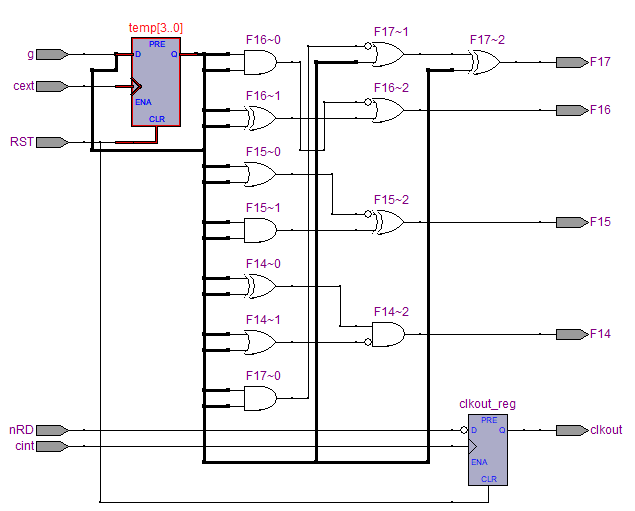

7 — Схема
из RTL
Viewer для
кода HDL
Таблица 1 — Таблца истинности
Входы |
Выходы |
||||||
x |
y |
z |
w |
F17 |
F16 |
F15 |
F14 |
0 |
0 |
0 |
0 |
1 |
1 |
1 |
0 |
0 |
0 |
0 |
1 |
1 |
1 |
1 |
0 |
0 |
0 |
1 |
0 |
1 |
1 |
1 |
0 |
0 |
0 |
1 |
1 |
1 |
1 |
0 |
0 |
0 |
1 |
0 |
0 |
1 |
1 |
0 |
1 |
0 |
1 |
0 |
1 |
1 |
1 |
0 |
0 |
0 |
1 |
1 |
0 |
0 |
1 |
0 |
0 |
Окончание таблицы 1
Входы |
Выходы |
||||||
x |
y |
z |
w |
F17 |
F16 |
F15 |
F14 |
0 |
1 |
1 |
1 |
1 |
1 |
1 |
0 |
1 |
0 |
0 |
0 |
0 |
1 |
0 |
1 |
1 |
0 |
0 |
1 |
0 |
1 |
0 |
0 |
1 |
0 |
1 |
0 |
0 |
1 |
0 |
0 |
1 |
0 |
1 |
1 |
0 |
1 |
1 |
0 |
1 |
1 |
0 |
0 |
0 |
0 |
0 |
0 |
1 |
1 |
0 |
1 |
0 |
1 |
0 |
0 |
1 |
1 |
1 |
0 |
1 |
1 |
0 |
0 |
1 |
1 |
1 |
1 |
0 |
0 |
1 |
0 |
Заключение
В результате лабораторной работы были собраны логические схемы функций , , , . Была составлена таблица истинности для функций.
Также были смоделированы работы данных схем в режимах «Timing» и «Functional». Результаты моделирования были сравнены с таблицей истинности. Результаты совпали. Также были описаны схемы на языке HDL VHDL и так же промоделированы режимах «Timing» и «Functional». Результаты моделирования были сравнены с таблицей истинности. Результаты совпали.
Было приведено описание HDL кода и моделирования.
По описанию была собрана схема с помощью инструмента RTL Viewer.
