Введение
Цель работы – изучить основные инструменты САПР QuartusII и научиться моделировать в ней работу схем на основе простых логических элементов.
Постановка задачи:
•Собрать на холсте .bdf и промоделировать работу схемы 2И (AND), 2ИЛИ (OR), 2искл.ИЛИ (XOR), 2И-НЕ (NAND), 2ИЛИ-НЕ (NOR) и 2искл.ИЛИНЕ (XNOR).
•Описать логические элементы на VHDL.
• Собрать схему на отдельном холсте .bdf для выражения
X=( A B) (C D)
•Описать ее на VDHL.
•Промоделировать её работу в двух режимах. Сделать предположение, из-за чего возникает разница в результатах моделирования разных режимов и почему.
•Составить таблицу истинности для выражения из 16 варианта. Сверить результаты моделирования с составленной таблицей истинности.
•Написать выводы о проделанной работе.
2
1 ЛОГИЧЕСКИЕ ЭЛЕМЕНТЫ
Для всех ЛЭ из задания были составлены схемы (рис. 1.1), описаны на VDHL (рис. 1.2) и промоделированы в режимах «Timing» и «Functional» (рис. 1.3-1.4). Также был промоделирован код на VHDL в режимах «Timing» и «Functional» (рис. 1.5-1.6)
Из-за присутствующей задержки в режиме «Timing» происходят выходы за границы интервала.
Рисунок 1.1 — Схемы ЛЭ
3
Рисунок 1.2 — Описание на VDHL
Рисунок 1.3 — Моделирование схемы «Timing»
Рисунок 1.4 — Моделирование схемы «Functional»
Рисунок 1.5 — Моделирование кода «Timing»
Рисунок 1.6 — Моделирование кода «Functional»
4
Таблица 1.1 — Таблица истинности
Входы |
|
|
|
Выходы |
|
|
|
A |
B |
AND |
NAND |
OR |
NOR |
XOR |
NXOR |
0 |
0 |
0 |
1 |
0 |
1 |
0 |
1 |
0 |
1 |
0 |
1 |
1 |
0 |
1 |
0 |
1 |
0 |
0 |
1 |
1 |
0 |
1 |
0 |
1 |
1 |
1 |
0 |
1 |
0 |
0 |
1 |
0 |
0 |
0 |
1 |
0 |
1 |
0 |
1 |
0 |
1 |
0 |
1 |
1 |
0 |
1 |
0 |
1 |
0 |
0 |
1 |
1 |
0 |
1 |
0 |
1 |
1 |
1 |
0 |
1 |
0 |
0 |
1 |
0 |
0 |
0 |
1 |
0 |
1 |
0 |
1 |
0 |
1 |
0 |
1 |
1 |
0 |
1 |
0 |
1 |
0 |
0 |
1 |
1 |
0 |
1 |
0 |
1 |
1 |
1 |
0 |
1 |
0 |
0 |
1 |
0 |
0 |
0 |
1 |
0 |
1 |
0 |
1 |
0 |
1 |
0 |
1 |
1 |
0 |
1 |
0 |
1 |
0 |
0 |
1 |
1 |
0 |
1 |
0 |
1 |
1 |
1 |
0 |
1 |
0 |
0 |
1 |
5
2 ФОРМУЛА СОГЛАСНО ВАРИАНТУ №16
Для формулы из варианта составлена схема (рис. 2.1), описана на VDHL (рис. 2.2), промоделирована в режимах «Timing» и «Functional» (рис. 3.3-3.4), составлена таблица истинности (рис. 3.5). Также был промоделирован код на VHDL в режимах «Timing» и «Functional» (рис. 3.6-3.7)
Из-за присутствующей задержки в режиме «Timing» происходят выходы за границы интервала.
Формула для 16 варианта:
|
(2.1) |
||
X=( |
A B) |
(C D) |
|

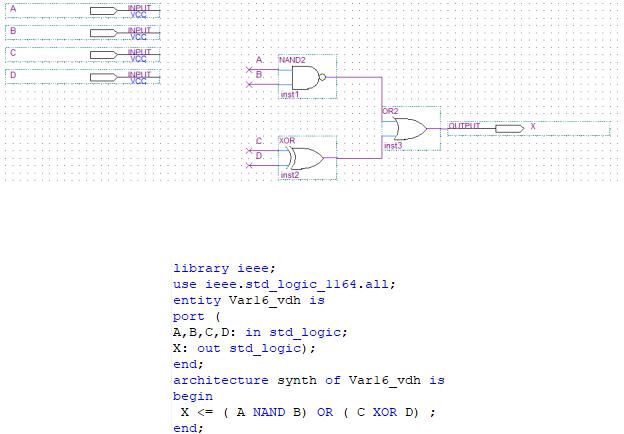

Рисунок 2.1 — Схема для 16 варианта
Рисунок 2.2 — Описание на VDHL
6

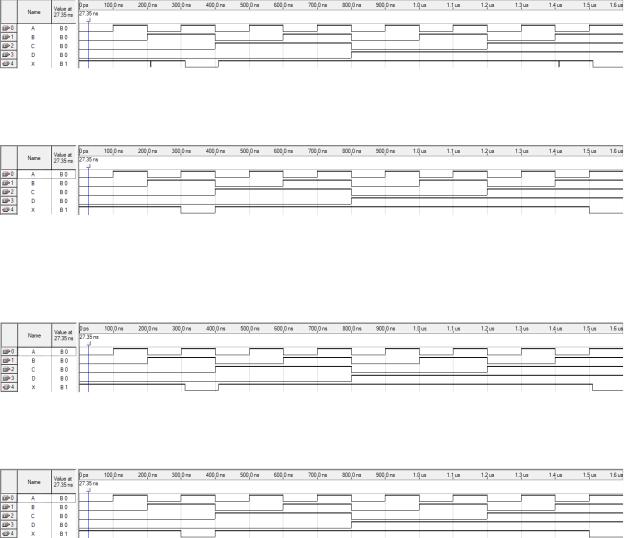

Рисунок 2.3 — Моделирование схемы «Timing»
Рисунок 2.4 — Моделирование схемы «Functional»
Рисунок 2.5 — Моделирование кода «Timing»
Рисунок 2.6 — Моделирование кода «Functional» Таблица 2.1 — Таблица истинности
|
Входы |
|
|
Выход |
|
|
|
|
|
|
|
A |
B |
|
C |
D |
X |
|
|
|
|
|
|
0 |
0 |
|
0 |
0 |
1 |
|
|
|
|
|
|
1 |
0 |
|
0 |
0 |
1 |
|
|
|
|
|
|
0 |
1 |
|
0 |
0 |
1 |
|
|
|
|
|
|
1 |
1 |
|
0 |
0 |
0 |
|
|
|
|
|
|
0 |
0 |
|
1 |
0 |
1 |
|
|
|
|
|
|
1 |
0 |
|
1 |
0 |
1 |
|
|
|
|
|
|
7
Окончание таблицы 2.1
|
Входы |
|
|
Выход |
|
|
|
|
|
|
|
A |
B |
|
C |
D |
X |
|
|
|
|
|
|
0 |
1 |
|
1 |
0 |
1 |
|
|
|
|
|
|
1 |
1 |
|
1 |
0 |
1 |
|
|
|
|
|
|
0 |
0 |
|
0 |
1 |
1 |
|
|
|
|
|
|
1 |
0 |
|
0 |
1 |
1 |
|
|
|
|
|
|
0 |
1 |
|
0 |
1 |
1 |
|
|
|
|
|
|
1 |
1 |
|
0 |
1 |
1 |
|
|
|
|
|
|
0 |
0 |
|
1 |
1 |
1 |
|
|
|
|
|
|
1 |
0 |
|
1 |
1 |
1 |
|
|
|
|
|
|
0 |
1 |
|
1 |
1 |
1 |
|
|
|
|
|
|
1 |
1 |
|
1 |
1 |
0 |
|
|
|
|
|
|
8
Заключение
В результате лабораторной работы были изучены основные инструменты САПР QuartusII, приобретены навыки моделирования работы схем.
Были собраны такие ЛЭ как: 2И (AND), 2ИЛИ (OR), 2искл.ИЛИ (XOR), 2И-НЕ (NAND), 2ИЛИ-НЕ (NOR) и 2искл.ИЛИНЕ (XNOR), а также смоделированы работы данных элементов. Были описаны все элементы с помощью VHLD. Составлена таблицы истинности.
Была собрана схема для выражения X=( A B) (C D), смоделирована ее работа и написан код на VDHL. Была составлена таблица истинности. Значения совпали.
Из-за присутствующей задержки в режиме «Timing» происходят выходы за границы интервала.
