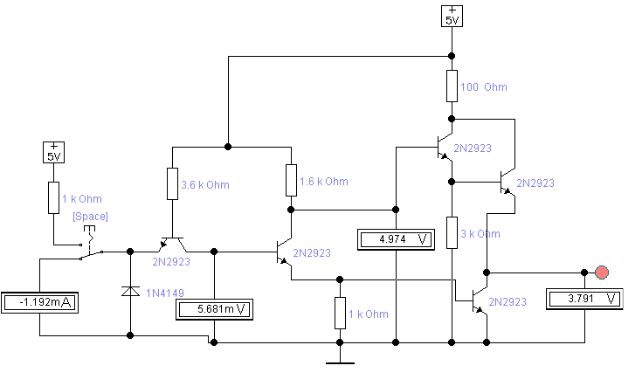

Рисунок 4.2 — ЛЭ НЕ по схеме Дарлингтона, на входе 0
В таблице 4.1 приведены результаты измерений для ЛЭ НЕ по схеме Дарлингтона.
Таблица 4.1 — Измерения ЛЭ НЕ по схеме Дарлингтона
Переключатель «Space» |
Iу, мА |
Uвых, мВ |
Состояние выхода |
|
|
|
|
1 |
0 |
6,561 |
0 |
|
|
|
|
0 |
-1,192 |
3791 |
1 |
|
|
|
|
11
5 ИССЛЕДОВАНИЕ ЛЭ НЕ С ТРЕМЯ СОСТОЯНИЯМИ ВЫХОДА
На рисунках 5.1 — 5.4 представлены измерения для ЛЭ НЕ с тремя состояниями выхода при различных положениях переключателей X и Y.

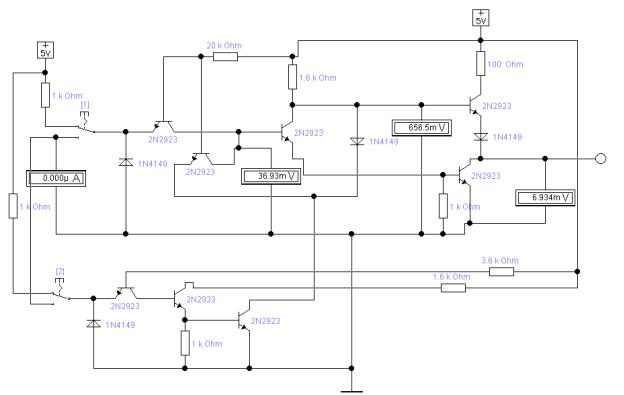

Рисунок 5.1 — ЛЭ НЕ с тремя состояниями выхода, на входе 1,1
12

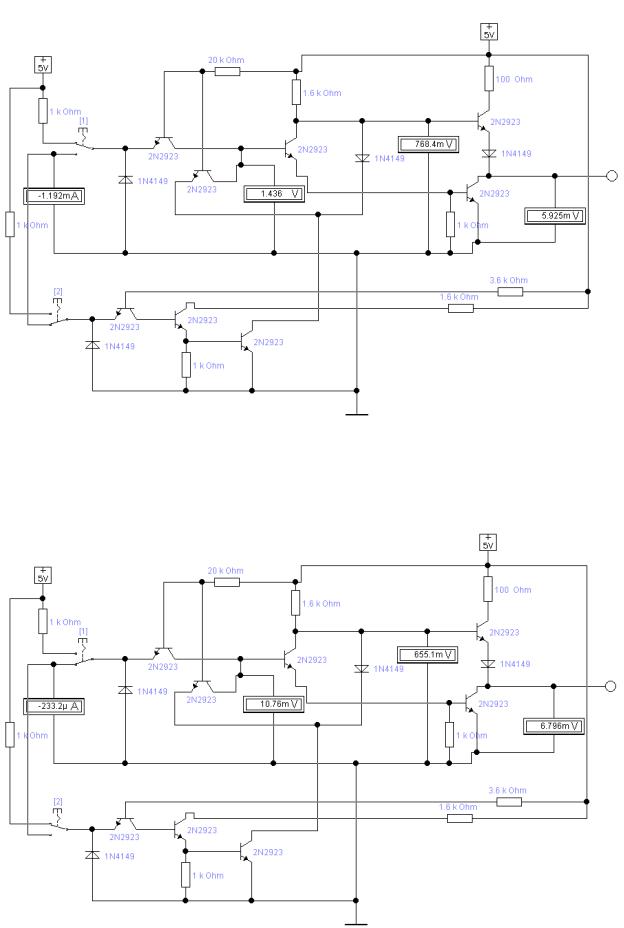

Рисунок 5.2 — ЛЭ НЕ с тремя состояниями выхода, на входе 1,0
Рисунок 5.3 —ЛЭ НЕ с тремя состояниями выхода, на входе 0,1
13

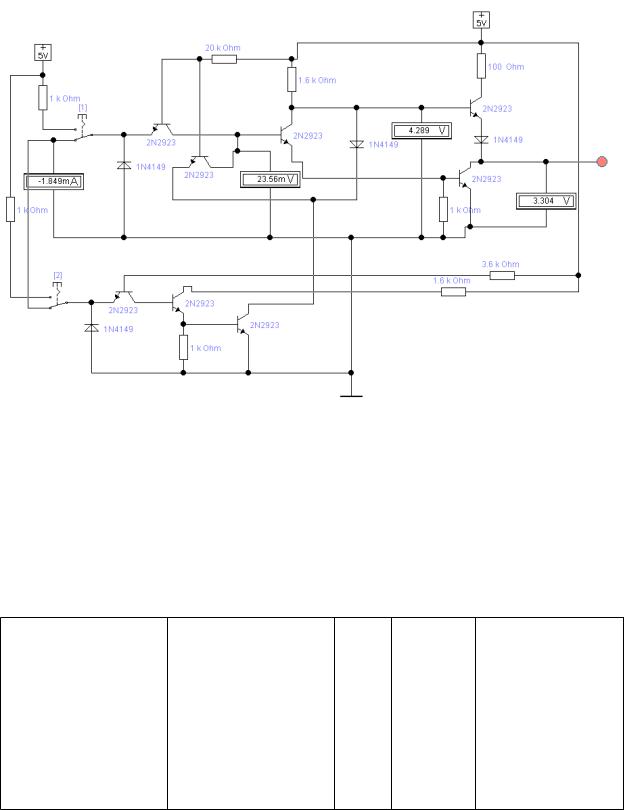

Рисунок 5.4 — ЛЭ НЕ с тремя состояниями выхода, на входе 0,0
В таблице 5.1 показаны измерения данной схемы ЛЭ НЕ с тремя состояниями выхода.
Таблица 5.1 — Показания ЛЭ НЕ с тремя состояниями выхода
Переключатель «X» |
Переключатель «Y» |
Iу, мА |
Uвых, мВ |
Состояние выхода |
|
|
|
|
|
1 |
1 |
0 |
6,934 |
Z |
|
|
|
|
|
1 |
0 |
-1,192 |
5,925 |
0 |
|
|
|
|
|
0 |
1 |
-0,2332 |
6,796 |
Z |
|
|
|
|
|
0 |
0 |
-1,849 |
3304 |
1 |
Также была выполнена проверка на состояние 0 или Z. Проверка приведена на рисунке 5.5, на нем видно, что состояние выхода равно 0, так как напряжение диода равно напряжению нулю, то есть <0,8 В. На рисунках 5.6 и 5.7 также приведена проверка, на нем видно, что состояние выхода равно Z,
14
так как напряжение на выходе >0,8 В, значит нет доступа к земле это говорит о том, что схема находится в Z состоянии.
Рисунок 5.5 — ЛЭ НЕ с тремя состояниями выхода, на входе 1,0 проверка на состояние выхода 0
15

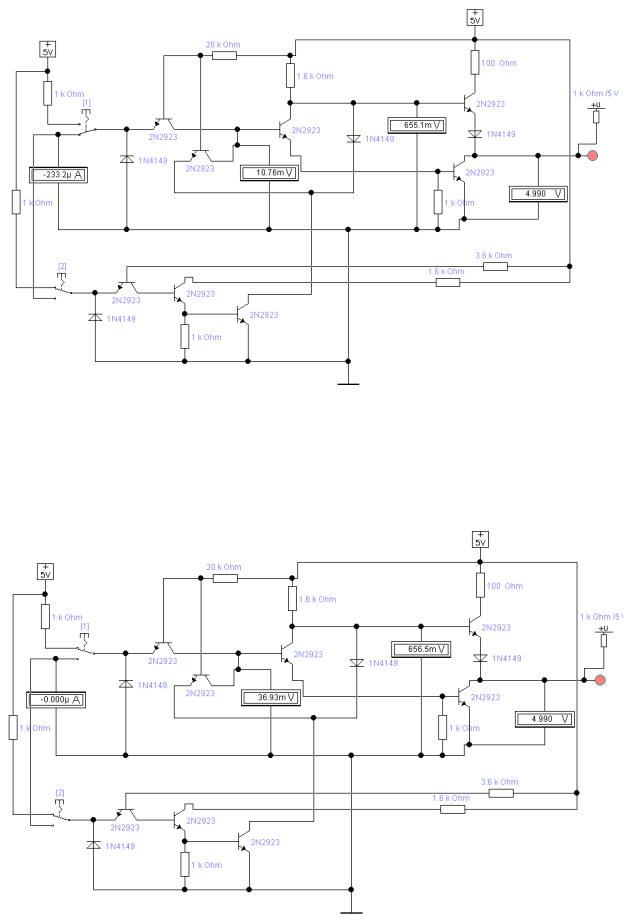

Рисунок 5.6 — ЛЭ НЕ с тремя состояниями выхода, на входе 0,1 проверка на состояние выхода Z
Рисунок 5.7 — ЛЭ НЕ с тремя состояниями выхода, на входе 1,1 проверка на состояние выхода Z
16
6 ИССЛЕДОВАНИЕ ЛЭ НЕ С ОТКРЫТЫМ КОЛЛЕКТОРОМ
В схеме с открытым коллектором ЛЭ НЕ с 2-мя источниками питания есть только два состояния выхода 0 и Z. В случае ЛЭ НЕ с 3-мя источниками питания будут только 2 состояния выхода 0 и 1. На рисунках 6.1 и 6.2 приведены измерения для схемы с 2-мя источниками питания при различном положении переключателя Space.

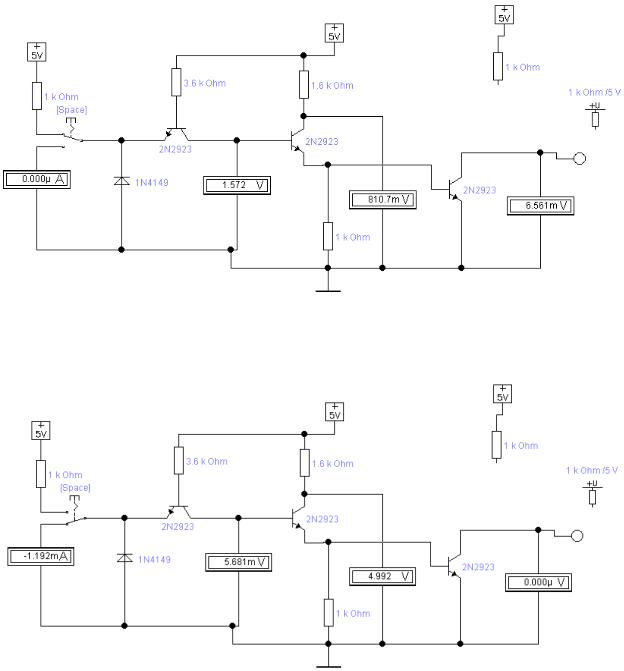

Рисунок 6.1 — ЛЭ НЕ ТТЛ с открытым коллектором, на входе 1
Рисунок 6.2 — ЛЭ НЕ ТТЛ с открытым коллектором, на входе 0
17
Также была выполнена проверка на состояние 0 или Z. Проверка приведена на рисунке 6.3
Рисунок 6.3 — ЛЭ НЕ ТТЛ с открытым коллектором, на входе 0,
проверка на состояние выхода Z
В таблице 6.1 представлены измерения схемы ЛЭ НЕ с открытым коллектором с 2-мя источниками питания.
Таблица 6.1 — Измерения ЛЭ НЕ с открытым коллектором с 2-мя источниками питания
Переключатель «Space» |
Iу, мА |
Uвых, мВ |
Состояние выхода |
|
|
|
|
0 |
-1,192 |
0 |
Z |
|
|
|
|
1 |
0 |
6,561 |
0 |
Подключим еще один источник питания, получим схему, как на рисунке 6.4 и 6.5
18

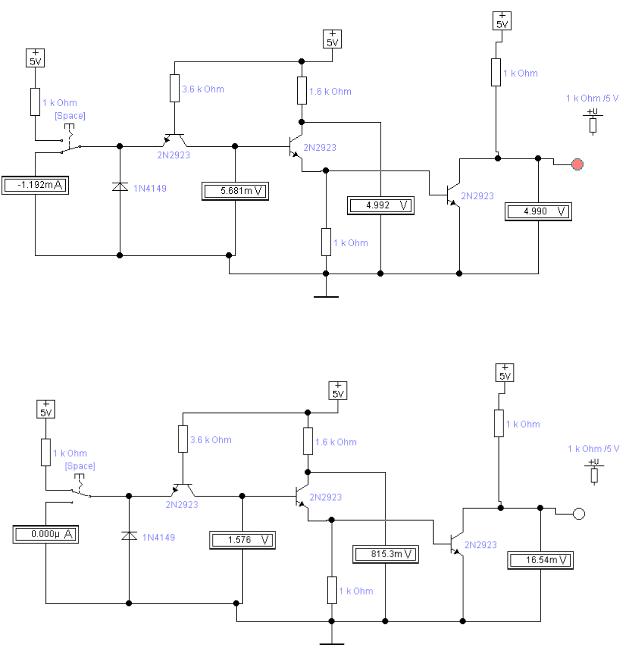

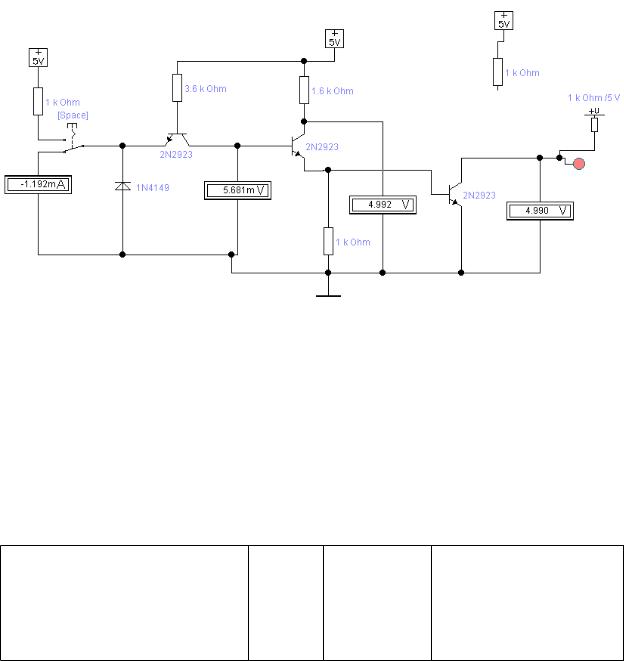

Рисунок 6.4 — ЛЭ НЕ ТТЛ с открытым коллектором, на входе 0
Рисунок 6.5 — ЛЭ НЕ ТТЛ с открытым коллектором, на входе 1
В таблице 6.2 представлены измерения схемы ЛЭ НЕ с открытым коллектором с 3-мя источниками питания.
19
Таблица 6.2 — Измерения ЛЭ НЕ с открытым коллектором с 3-мя источниками питания
Переключатель «Space» |
Iу, мА |
Uвых, мВ |
Состояние выхода |
|
|
|
|
0 |
-1,192 |
4990 |
1 |
|
|
|
|
1 |
0 |
16,54 |
0 |
|
|
|
|
