Введение
Цель работы — изучение работы логических элементов ТТЛ.
Постановка задачи:
Собрать стенды для исследования ЛЭ НЕ, 3И-НЕ, 2ИЛИ-НЕ для биполярного транзистора 2N2923 и диода 1N4149, при индивидуальном сопротивлении R = 100 Ом;
Собрать стенд для исследования ЛЭ НЕ составного транзистора на выходе по схеме Дарлингтона;
Собрать стенд для исследования ЛЭ НЕ ТТЛ с тремя состояниями выхода;
Собрать стенд с открытым коллектором, исследовать его. Подсоединить к выходу источник питания +5 В через сопротивление 1 кОм;
Написать выводы о проделанной работе.
1 ИССЛЕДОВАНИЕ ЛЭ НЕ
Схемы собирались в электронной системе моделирования Electronics Workbench.
На рисунках 1.1 и 1.2 приведены измерения при различных конфигурациях переключателя Space для ЛЭ НЕ.
Р
исунок
1.1 — ЛЭ НЕ, на входе 0
Р
исунок
1.2 — ЛЭ НЕ, на входе 1
Таблица 1 — Измерения ЛЭ НЕ
Переключатель «Space» |
Iу, мА |
Uвых, мВ |
Состояние выхода |
1 |
0 |
6,561 |
0 |
0 |
-1,192 |
3996 |
1 |
2 ИССЛЕДОВАНИЕ ЛЭ 3И-НЕ
На рисунках 2.1-2.4 приведены измерения при различных конфигурациях переключателей X, Y и Z для ЛЭ 3И-НЕ.
Р
исунок
2.1 — ЛЭ 3И-НЕ, на входе 1,1,1
Р
исунок
2.2 — ЛЭ 3И-НЕ, на входе 0,0,0
Р
исунок
2.3 — ЛЭ 3И-НЕ, на входе 1,1,0
Р
исунок
2.4 — ЛЭ 3И-НЕ, на входе 1,0,0
В таблице 2.1 представлены измерения для ЛЭ 3И-НЕ.
Таблица 2.1 — Измерения для ЛЭ 3И-НЕ
Переключатель «X» |
Переключатель «Y» |
Переключатель «Z» |
Iу, мА |
Uвых, мВ |
Состояние выхода |
0 |
0 |
0 |
-1,202 |
3996 |
1 |
0 |
0 |
1 |
-2,756 |
3996 |
1 |
0 |
1 |
0 |
-2,756 |
3996 |
1 |
0 |
1 |
1 |
-4,292 |
3996 |
1 |
1 |
0 |
0 |
-2,756 |
3996 |
1 |
1 |
0 |
1 |
-4,292 |
3996 |
1 |
1 |
1 |
0 |
-4,292 |
3996 |
1 |
1 |
1 |
1 |
0 |
6,571 |
0 |
3 ИССЛЕДОВАНИЕ ЛЭ 2ИЛИ-НЕ
На рисунках 3.1 — 3.3 приведены измерения при различных конфигурациях переключателей X и Y,для ЛЭ 2ИЛИ-НЕ.
Р
исунок

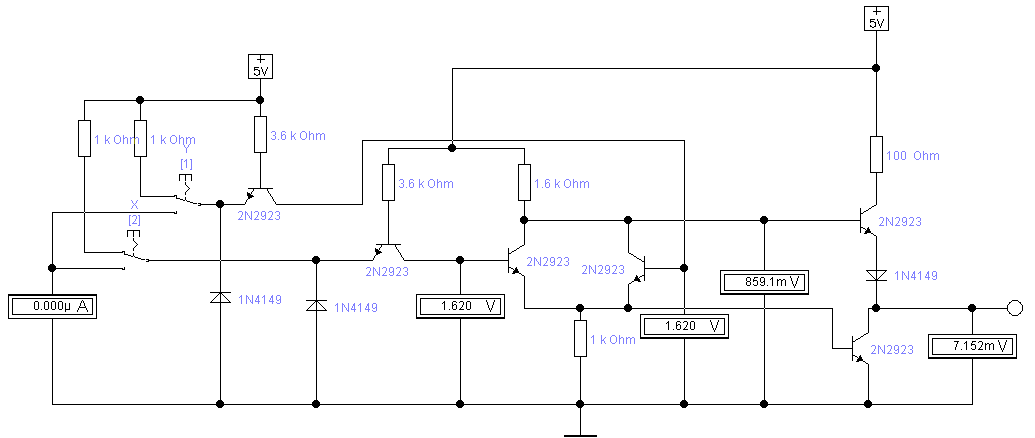

3.1 — ЛЭ 2ИЛИ-НЕ,
на входе 1, 1
Р
исунок
3.2
— ЛЭ 2ИЛИ-НЕ,
на входе 1, 0
Р
исунок
3.3 — ЛЭ 2ИЛИ-НЕ,
на входе 0, 0
В таблице 3.1 представлены измерения данной схемы ЛЭ 2ИЛИ-НЕ.
Таблица 3.1 — Измерения для ЛЭ 2ИЛИ-НЕ
Переключатель «X» |
Переключатель «Y» |
Iу, мА |
Uвых, мВ |
Состояние выхода |
1 |
1 |
0 |
7,152 |
0 |
1 |
0 |
-1,192 |
6,561 |
0 |
0 |
1 |
-1,192 |
6,561 |
0 |
0 |
0 |
-2,383 |
3996 |
1 |
4 ИССЛЕДОВАНИЕ ЛЭ НЕ ПО СХЕМЕ ДАРЛИНГТОНА
На рисунках 4.1 и 4.2 изображены измерения при различных конфигурациях переключателя Space.
Р
исунок

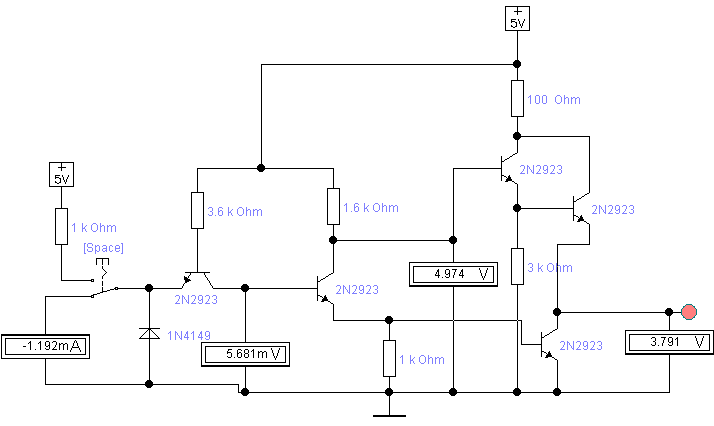

4.1 — ЛЭ НЕ по схеме Дарлингтона, на входе
1
Р
исунок
4.2 — ЛЭ НЕ по схеме Дарлингтона, на входе
0
В таблице 4.1 приведены результаты измерений для ЛЭ НЕ по схеме Дарлингтона.
Таблица 4.1 — Измерения ЛЭ НЕ по схеме Дарлингтона
Переключатель «Space» |
Iу, мА |
Uвых, мВ |
Состояние выхода |
1 |
0 |
6,561 |
0 |
0 |
-1,192 |
3791 |
1 |
5 ИССЛЕДОВАНИЕ ЛЭ НЕ С ТРЕМЯ СОСТОЯНИЯМИ ВЫХОДА
На рисунках 5.1 — 5.4 представлены измерения для ЛЭ НЕ с тремя состояниями выхода при различных положениях переключателей X и Y.
Р
исунок
5.1 —
ЛЭ НЕ с тремя состояниями выхода, на
входе 1,1
Р
исунок
5.2 —
ЛЭ НЕ с тремя состояниями выхода, на
входе 1,0
Р
исунок
5.3 —ЛЭ
НЕ с тремя состояниями выхода, на входе
0,1
Р
исунок

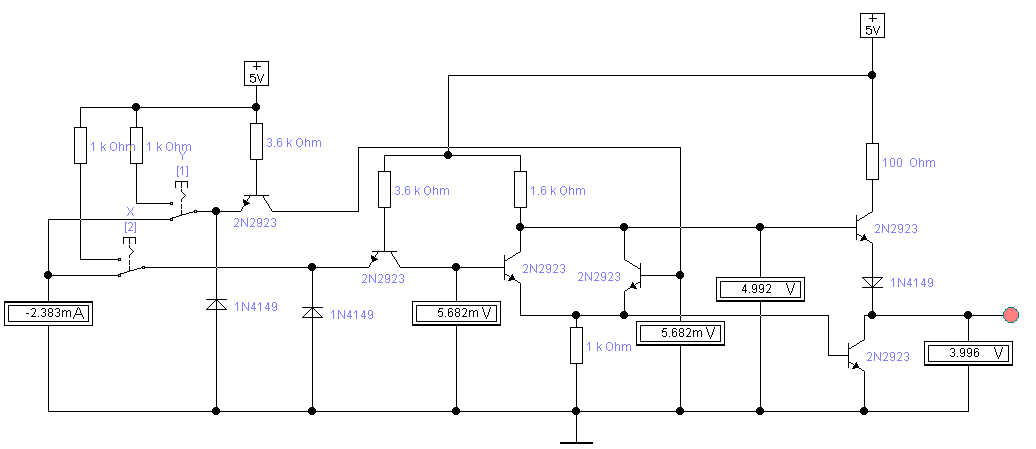

5.4 —
ЛЭ НЕ с тремя состояниями выхода, на
входе 0,0
В таблице 5.1 показаны измерения данной схемы ЛЭ НЕ с тремя состояниями выхода.
Таблица 5.1 — Показания ЛЭ НЕ с тремя состояниями выхода
Переключатель «X» |
Переключатель «Y» |
Iу, мА |
Uвых, мВ |
Состояние выхода |
1 |
1 |
0 |
6,934 |
Z |
1 |
0 |
-1,192 |
5,925 |
0 |
0 |
1 |
-0,2332 |
6,796 |
Z |
0 |
0 |
-1,849 |
3304 |
1 |
Также была выполнена проверка на состояние 0 или Z. Проверка приведена на рисунке 5.5, на нем видно, что состояние выхода равно 0, так как напряжение диода равно напряжению нулю, то есть <0,8 В. На рисунках 5.6 и 5.7 также приведена проверка, на нем видно, что состояние выхода равно Z, так как напряжение на выходе >0,8 В, значит нет доступа к земле это говорит о том, что схема находится в Z состоянии.
Р
исунок
5.5
— ЛЭ
НЕ с тремя состояниями выхода, на
входе 1,0
проверка на состояние выхода 0
Р
исунок
5.6
— ЛЭ НЕ с тремя состояниями выхода, на
входе 0,1
проверка на состояние выхода Z
Р
исунок

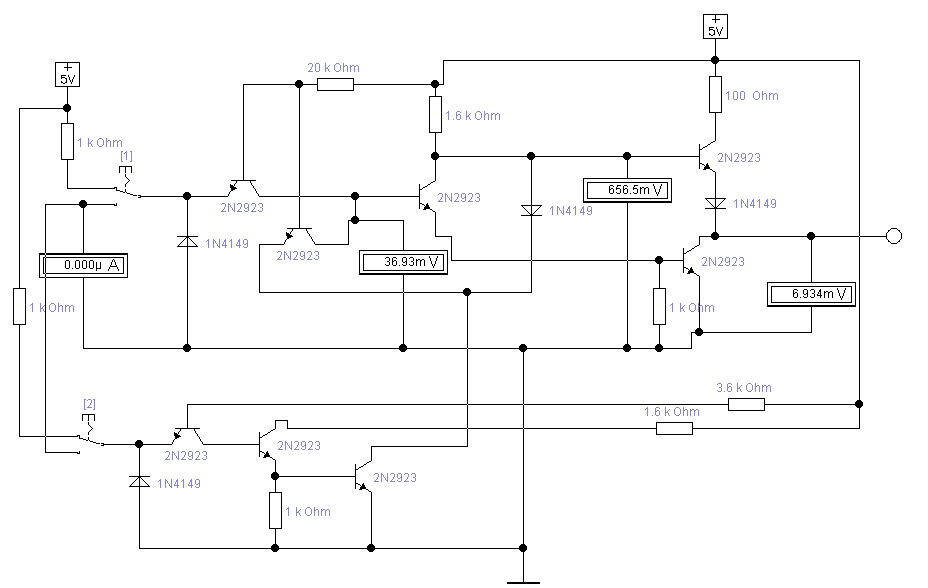

5.7
— ЛЭ НЕ с тремя состояниями выхода, на
входе 1,1 проверка на состояние выхода
Z
6 ИССЛЕДОВАНИЕ ЛЭ НЕ С ОТКРЫТЫМ КОЛЛЕКТОРОМ
В схеме с открытым коллектором ЛЭ НЕ с 2-мя источниками питания есть только два состояния выхода 0 и Z. В случае ЛЭ НЕ с 3-мя источниками питания будут только 2 состояния выхода 0 и 1. На рисунках 6.1 и 6.2 приведены измерения для схемы с 2-мя источниками питания при различном положении переключателя Space.
Ри
сунок
6.1 — ЛЭ НЕ ТТЛ с открытым
коллектором, на входе 1
Р
исунок

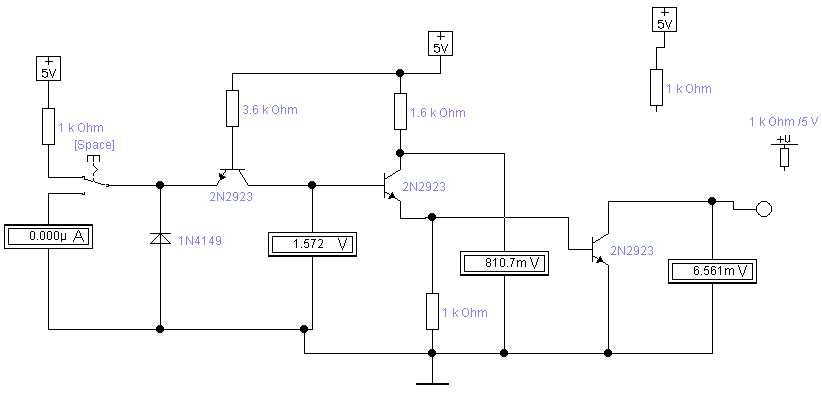

6.2 — ЛЭ НЕ ТТЛ с открытым коллектором,
на входе 0
Также была выполнена проверка на состояние 0 или Z. Проверка приведена на рисунке 6.3
Р
исунок
6.3 — ЛЭ НЕ ТТЛ с открытым коллектором,
на входе 0, проверка
на состояние выхода Z
В таблице 6.1 представлены измерения схемы ЛЭ НЕ с открытым коллектором с 2-мя источниками питания.
Таблица 6.1 — Измерения ЛЭ НЕ с открытым коллектором с 2-мя источниками питания
Переключатель «Space» |
Iу, мА |
Uвых, мВ |
Состояние выхода |
0 |
-1,192 |
0 |
Z |
1 |
0 |
6,561 |
0 |
Подключим еще один источник питания, получим схему, как на рисунке
6.4 и 6.5
Р
исунок

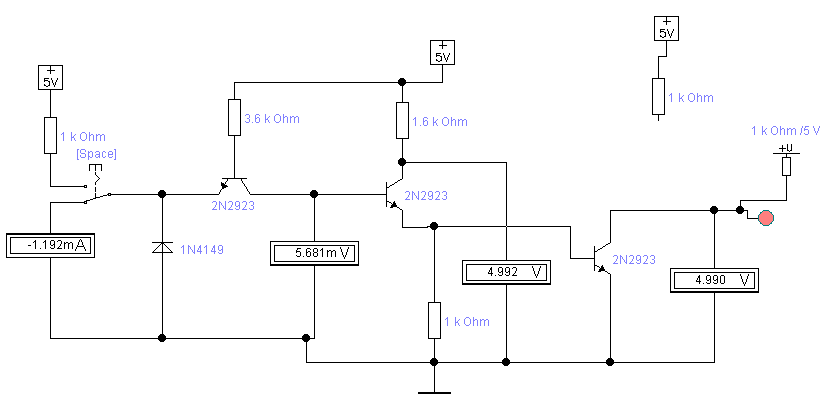

6.4
— ЛЭ НЕ ТТЛ с открытым коллектором, на
входе 0
Р
исунок

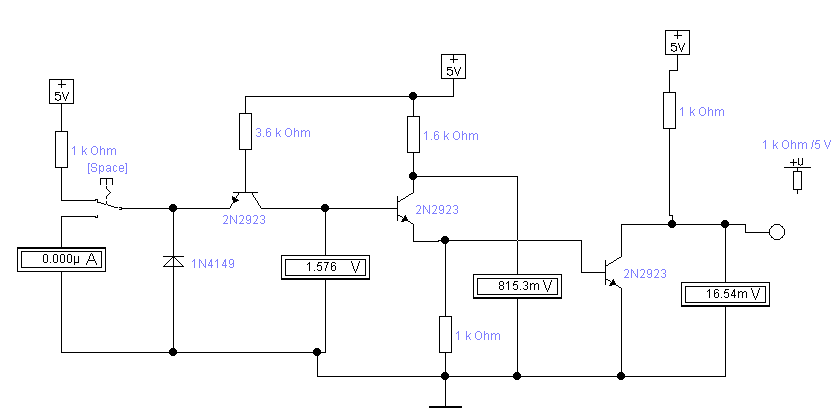

6.5 — ЛЭ НЕ ТТЛ с открытым коллектором,
на входе 1
В таблице 6.2 представлены измерения схемы ЛЭ НЕ с открытым коллектором с 3-мя источниками питания.
Таблица 6.2 — Измерения ЛЭ НЕ с открытым коллектором с 3-мя источниками питания
Переключатель «Space» |
Iу, мА |
Uвых, мВ |
Состояние выхода |
0 |
-1,192 |
4990 |
1 |
1 |
0 |
16,54 |
0 |
Заключение
Входе работы были выполнены все задачи, была изучена работа логических элементов ТТЛ.
Были собраны схемы: ЛЭ НЕ, 3И-НЕ, 2ИЛИ-НЕ, схема Дарлингтона, ЛЭ НЕ с открытым коллектором, схема с тремя состояниями выхода. Также были проведены проверки на состояние выхода: 0 или Z с помощью pull-up резистора.
Работа проводилась с биполярным транзистором 2N2923 и диодом 1N4149 и сопротивлением R = 100 Ом.
