4 ВАХ НА ОСЦИЛЛОГРАФЕ
Задача: Собрать схему для исследования ВАХ диода при помощи осциллографа. Схема представлена на рисунке 4.1.

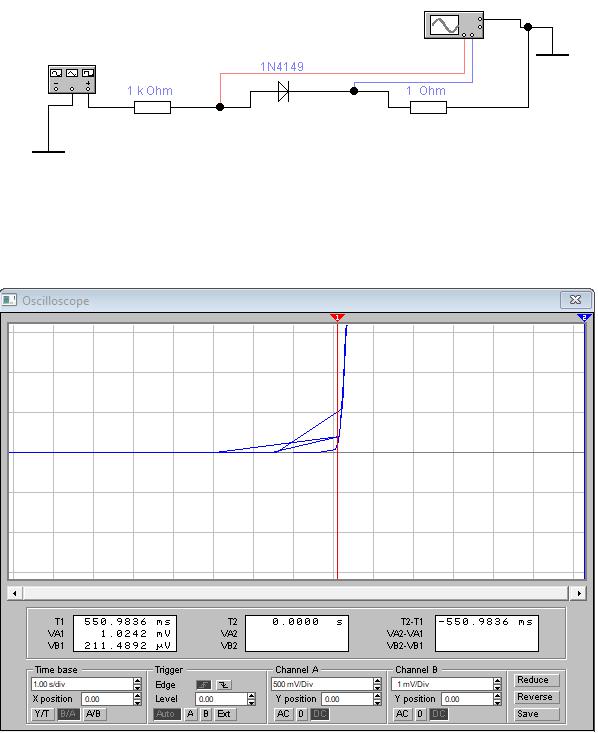

Рисунок 4.1 – Схема для исследования ВАХ при помощи осциллографа
Исходя из показаний осциллограф можно понять, что измерения были проведены верно. Сам осциллограф представлен на рисунке 4.2
Рисунок 4.2 – ВАХ диода, полученная с помощью осциллографа
Точка изгиба примерно составляет примерно 551 мВ.
11
Заключение
В проделанной работе были проведены опыты с диодом 1N4149, измерены Uпр, Iпр, Uоб, Iоб, также измерены ВАХ для прямого и обратного подключения батареи при разных напряжениях на клеммах. Согласно измерениям, построены графики Iпр(Uпр) и Iоб(Uоб). Наглядным образом собрана схема для измерения U изгиба. Также посчитана теоретическим путём U изгиба для схемы. Вычислили значения Rд для каждой рабочей точки: 15 Ом, 78 Ом, 143 Ом, 1000 кОм. Нашли напряжение пробоя: -100,5 В.
