Министерство науки и высшего образования Российской Федерации ФГАОУ ВО «Уральский федеральный университет имени первого

Президента России Б.Н. Ельцина»

Химико-технологический институт

Кафедра машины и аппараты химических производств

РЕФЕРАТ НА ТЕМУ

ОСНОВНЫЕ ПОЛОЖЕНИЯ ИОННОГО ОБМЕНА

ПУЛЬСАЦИОННЫЕ СОРБЦИОННЫЕ КОЛОННЫ ПСК

Преподаватель А.П. Хомяков

Студент А.В. Хитрых

Группы Фт-320016

Екатеринбург 2025

СОДЕРЖАНИЕ

Введение 3

1. Основные положения ионного обмена 4

1.1 Принципы ионного обмена 4

1.2 Типы ионитов и их свойства 4

1.3 Применение ионного обмена в промышленности 5

2. Пульсационные сорбционные колонны (ПСК) 6

2.1 Колонна с нерегулируемой задержкой ионита (ПСК-Р) 6

2.2 Колонна ПСК для легкого ионита 7

2.3 Колонна ПСК-П 8

Заключение 10

СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ 11

Введение

Ионный обмен является важным процессом в химической технологии, который находит применение в различных областях, включая очистку воды, гидрометаллургию, фармацевтику и пищевую промышленность.

Этот процесс основан на способности ионообменных материалов (ионитов) обменивать ионы с окружающим раствором без изменения своей физической структуры. [1]

Пульсационные сорбционные колонны (ПСК) представляют собой одно из ключевых устройств, используемых для проведения ионного обмена в промышленных масштабах.

1. Основные положения ионного обмена

1.1 Принципы ионного обмена

Ионный обмен — это обратимый процесс, при котором ионы из раствора обмениваются на ионы, присутствующие в твердой фазе ионообменного материала. Этот процесс происходит без существенного изменения структуры ионообменного материала. Основные принципы ионного обмена включают:

Селективность: Ионообменные материалы обладают способностью избирательно поглощать определенные ионы из раствора. Это свойство зависит от химической природы ионообменного материала и условий процесса. [1]

Кинетка обмена: Скорость ионного обмена зависит от различных факторов, таких как концентрация ионов в растворе, температура, размер частиц ионообменного материала и интенсивность перемешивания. [1]

Регенерация: После насыщения ионообменного материала, его можно регенерировать, промывая раствором, содержащим ионы, которые будут обмениваться с поглощенными ионами, восстанавливая таким образом обменную способность материала. [1]

1.2 Типы ионитов и их свойства

Иониты, используемые в процессах ионного обмена, можно разделить на две основные категории: катиониты и аниониты.

Катиониты специализируются на обмене катионов, в то время как аниониты предназначены для обмена анионов. Эти материалы обладают рядом ключевых свойств, которые определяют их эффективность и применимость в различных процессах.

Одним из основных свойств ионитов является их емкость обмена, которая определяет количество ионов, способных быть поглощенными единицей массы или объема ионообменного материала. Это свойство напрямую влияет на эффективность ионитов в процессах очистки и разделения.

Селективность — ещё одно важное свойство, характеризующее способность материала избирательно поглощать определенные ионы из сложных смесей. Это позволяет использовать иониты для целенаправленного удаления или извлечения конкретных ионов из растворов.

Химическая и термическая стабильность также играют важную роль, так как они определяют способность материала сохранять свои свойства в различных, иногда агрессивных химических и температурных условиях, что расширяет спектр их применения.

1.3 Применение ионного обмена в промышленности

Ионный обмен находит широкое применение в различных отраслях промышленности благодаря своей эффективности и универсальности. В области очистки воды иониты используются для удаления нежелательных ионов, таких как кальций, магний, железо и марганец, что позволяет смягчать воду и удалять из нее тяжелые металлы. Это особенно важно для подготовки питьевой воды и в промышленных процессах, где требуется вода высокого качества.

В гидрометаллургии ионный обмен применяется для извлечения и разделения металлов из руд и растворов, что позволяет эффективно перерабатывать минеральное сырье и извлекать ценные металлы.

В фармацевтической промышленности ионообменные процессы используются для очистки и разделения биологически активных веществ, что является критически важным этапом в производстве лекарственных препаратов.

Пищевая промышленность также активно использует ионный обмен для очистки и обессоливания пищевых продуктов, улучшая их качество и продлевая сроки хранения.

2. Пульсационные сорбционные колонны (ПСК)

Пульсационные сорбционные колонны (ПСК) играют важную роль в процессах ионного обмена, проводимых в промышленных масштабах. Они обеспечивают эффективное взаимодействие между жидкой и твердой фазами за счет создания пульсаций в потоке жидкости.

Основные компоненты ПСК включают корпус колонны, который обычно изготавливается из химически стойких материалов, таких как нержавеющая сталь или специальные пластмассы. Распределительные устройства обеспечивают равномерное распределение жидкости по сечению колонны, а пульсационные устройства создают пульсации в потоке жидкости, улучшая контакт между жидкостью и ионообменным материалом. [2 – 3]

2.1 Колонна с нерегулируемой задержкой ионита (ПСК-Р)

Колонна с нерегулируемой задержкой ионита (ПСК-Р) характеризуется фиксированной задержкой ионита, что обеспечивает стабильность процесса ионного обмена. Фиксированная задержка позволяет поддерживать постоянное время контакта между жидкостью и ионитом, способствуя стабильности процесса.

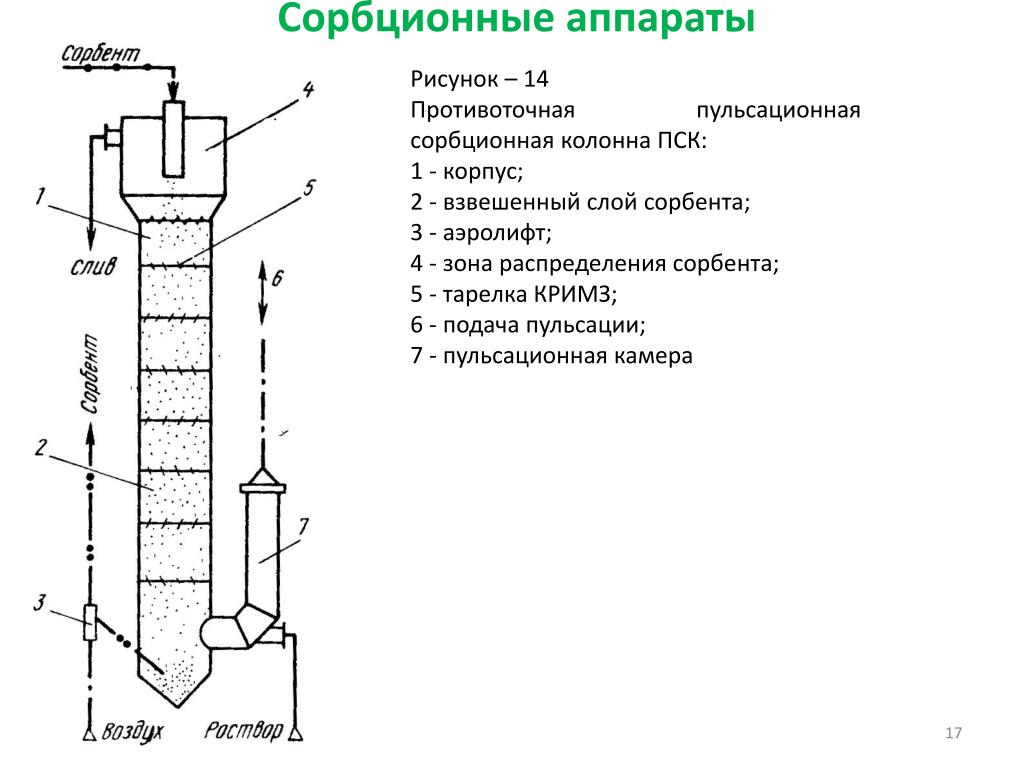

Рисунок 1 – Противоточная пульсационная сорбционная колонна ПСК-Р:

1 – корпус;

2 – взвешенный слой сорбента;

3 – аэролифт;

4 – зона распределения сорбента;

5 – тарелка КРИМЗ;

6 – подача пульсации;

7 – пульсационная камера.

Простота конструкции, обусловленная отсутствием сложных механизмов регулировки задержки ионита, делает эту колонну надежной и простой в эксплуатации (Рис.1). ПСК-Р находит применение в процессах, где требуется стабильность и предсказуемость результатов, таких как очистка воды и гидрометаллургия.

2.2 Колонна ПСК для легкого ионита

Колонна ПСК для легкого ионита (Рис.2) предназначена для работы с легкими ионитами, которые обладают высокой подвижностью и требуют особого подхода к процессу ионного обмена. Специальные условия работы обеспечивают эффективное взаимодействие с легкими ионитами, что делает эту колонну подходящей для процессов, где требуется высокая селективность. Оптимизация для работы с ионитами, обладающими высокой подвижностью, обеспечивает высокую эффективность процесса ионного обмена.

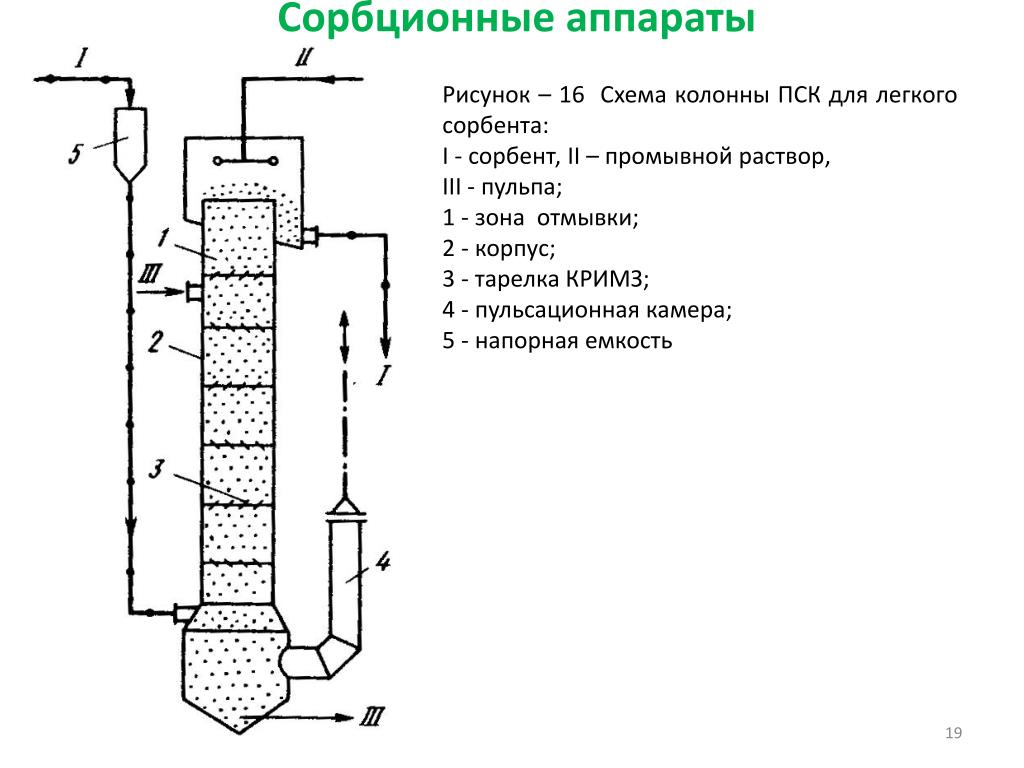

Рисунок 2 – Схема колонны ПСК для лёгкого сорбента:

I – сорбент, II – промывной раствор, III – пульпа;

1 – зона отмывки;

2 – корпус;

3 – тарелка КРИМЗ;

4 – пульсационная камера;

5 – напорная ёмкость.

Колонна ПСК для легкого ионита используется в процессах, где требуется высокая эффективность и селективность, таких как фармацевтика и пищевая промышленность.

2.3 Колонна ПСК-П

Колонна ПСК-П (Рис.3) представляет собой универсальное устройство, подходящее для различных процессов ионного обмена. Универсальность этой колонны позволяет работать с различными типами ионитов и условиями процесса, обеспечивая гибкость в применении. Возможность настройки параметров процесса позволяет адаптировать колонну к различным условиям и требованиям, что делает ее подходящей для широкого спектра применений.

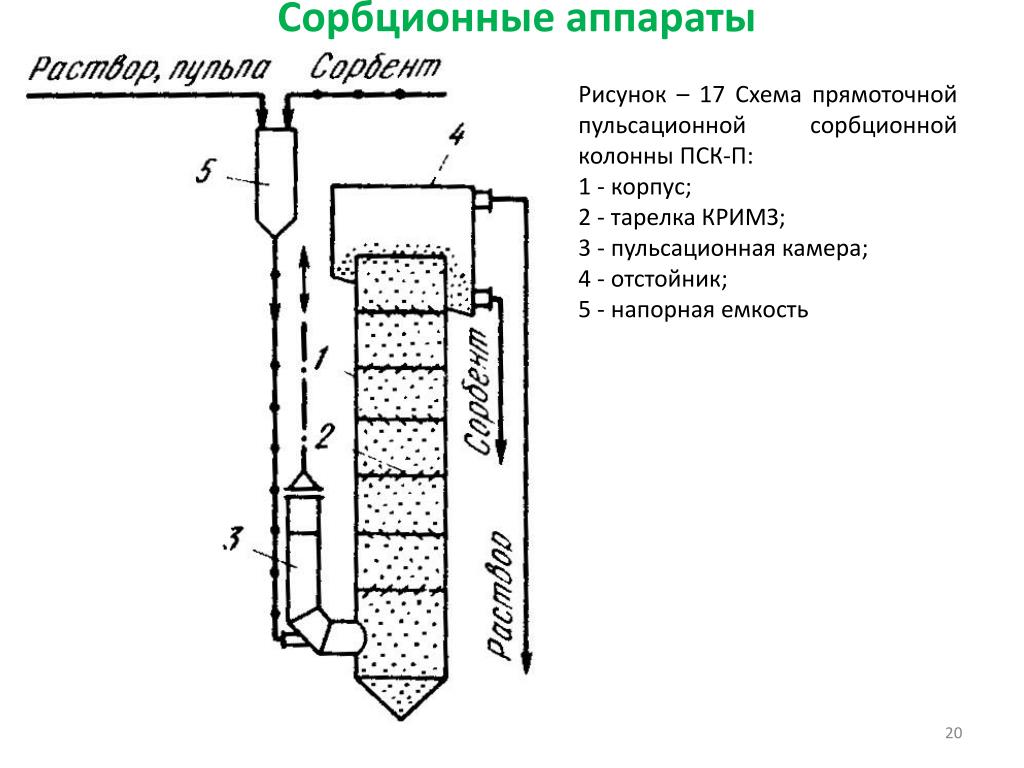

Рисунок 3 – Схема прямоточной пульсационной сорбционной колонны ПСК-П:

1 – корпус;

2 – тарелка КРИМЗ;

3 – пульсационная камера;

4 – отстойник;

5 – напорная ёмкость.

ПСК-П используется в различных промышленных процессах ионного обмена, таких как очистка воды, гидрометаллургия и фармацевтика.

Заключение

При сравнении различных типов колонн можно отметить, что ПСК-Р, благодаря простоте конструкции и стабильности процесса, идеально подходит для процессов, где требуется предсказуемость и надежность. Колонна ПСК для легкого ионита, обладая высокой эффективностью и селективностью, подходит для работы с легкими ионитами. Универсальность и гибкость ПСК-П позволяют использовать эту колонну в широком спектре процессов ионного обмена.

Каждый тип колонн имеет свои преимущества и недостатки. ПСК-Р отличается простотой конструкции и стабильностью процесса, но обладает ограниченной гибкостью и невозможностью настройки параметров процесса. Колонна ПСК для легкого ионита характеризуется высокой эффективностью и селективностью, но имеет специализированное применение и ограниченную универсальность. ПСК-П, обладая универсальностью и гибкостью, требует сложной конструкции и настройки параметров процесса.

Пульсационные сорбционные колонны представляют собой важное оборудование для проведения процессов ионного обмена в промышленных масштабах. Различные типы колонн, такие как ПСК-Р, ПСК для легкого ионита и ПСК-П, обладают своими уникальными особенностями и применением. Выбор типа колонны зависит от конкретных требований процесса и характеристик ионитов. Перспективы развития технологий ионного обмена и пульсационных сорбционных колонн связаны с улучшением эффективности, селективности и универсальности оборудования.

СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ

1. Тураев Н.С., Жерин И.И. Химия и технология урана: учебное пособие для ВУЗов. - М.: ЦНИИАТОМИНФОРМ, 2005. - 407 с.

2. Сорбционная колонна - Большая Энциклопедия Нефти и Газа. URL: https://www.ngpedia.ru/id95138p3.html

3. Пульсационная колонна - Большая Энциклопедия Нефти и Газа. URL: https://www.ngpedia.ru/id95243p1.html
