отчет

по практическому заданию №1

по дисциплине «Системы передачи и распределения электрической энергии»

Тема: «Электроснабжение коксохимического завода»

Студент гр. 0421		Токарев А.А.
Преподаватель		Роженцова Н.В.

Санкт-Петербург

2024

1. Исходные данные

Таблица 1 – Ведомость электрических нагрузок завода

№	Наименование цеха	Категория	Мощность, кВА
1	Заводоуправление	III	100
2	Насосная	60%-II, 40%-III	340
	Насосная (10 кВ)	I	2000
3	Склад угля	III	400
4	Угольные ямы и вагоноопрокидыватель	III	250
5	Перегрузочная станция и отделение дробления	60%-II, 40%-III	720
6	Дезинтегральное отделение	80%-II, 20%-III	2080
7	Дозировочное отделение	60%-II, 40%-III	660
8	Углемойка	60%-II, 40%-III	800
9	Обесфенольная установка	III	120
10	Пекококсовая установка	60%-II, 40%-III	440
11	Склад серной кислоты	III	70
12	Газогенераторная	60%-II, 40%-III	530
13	Котельная	60%-II, 40%-III	450
14	Ремонто-механический цех	40%-II, 60%-III	430
15	Электроцех	60%-II, 40%-III	520

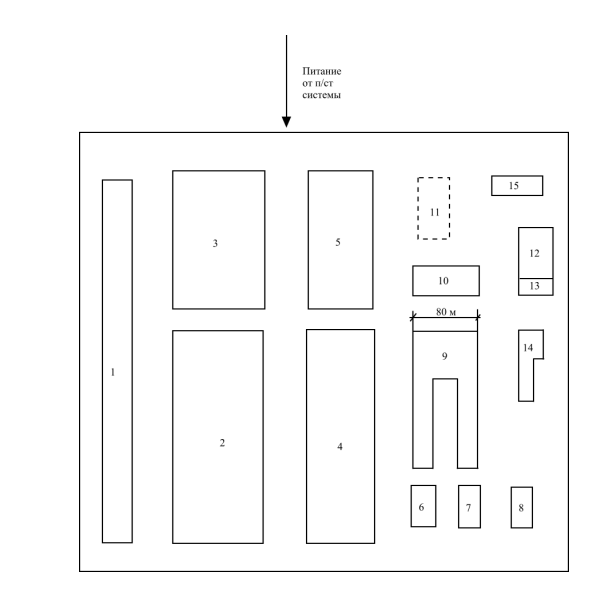

Рисунок 1 – Генеральный план завода

2. Расчет и выбор трансформаторных подстанций

1) Для цехов 1, 3, 4, 9, 11 предусмотрим распределительные подстанции, т.к. они запитываются по III категории надежности электроснабжения. В цехах 3 и 4 разобъем мощность цеха на 2 одинаковые РП: в цехе 3 – 2 РП по 200 кВА, в цехе 4 – 2 РП по 125 кВА.

2) Сгруппируем нагрузки для трансформаторных подстанций по местоположению:

-цеха 1-3, а также РП-4, расположенную в цехе 4, будем питать от ТП-1, расположенной в

цехе 2;

-цех 5, а также цех 11 будем питать от ТП-2, расположенной в цехе 5;

-цех 6 и цех 9, а также РП-5, расположенную в цехе 4, будем питать от ТП-3, расположенной в цехе 6;

-цех 7 будем питать от ТП-4, расположенной в цехе 7;

-питание цеха 8, а также резервирование цеха 7, будем осуществлять от ТП-5, расположенной в цехе 8;

-цех 15 будем питать от ТП-6, расположенной в цехе 15;

-питание цехов 12 и 13, а также резервирование цехов 10, 14 и 15, будем осуществлять от

ТП-7, расположенной в цехе 12;

-цех 10 будем питать от ТП-8, расположенной в цехе 10;

-цех 14 будем питать от ТП-9, расположенной в цехе 14.

3) Рассчитаем минимальное количество трансформаторов. Это можно сделать по следующей формуле:

где S_р – суммарная расчетная нагрузка, кВА; S_н.тр. – номинальная мощность одного трансформатора, кВА; k_з – коэффициент загрузки трансформатора.

Применяются следующие коэффициенты загрузки:

-при преобладании нагрузок Ι категории на двухтрансформаторных ТП k_з = 0,65-0,7;

-при преобладании нагрузок II категории на двухтрансформаторных ТП и взаимном резервировании на вторичном напряжении k_з = 0,7-0,8;

-при преобладании нагрузок II категории и наличии складского резерва трансформаторов, а также при нагрузках III категории k_з = 0,9-0,95.

В нашем случае, во всех ТП используется k_з = 0,7-0,8.

Для ТП-1, согласно (1):

Таким образом, в ТП-1 нужно использовать 2 трансформатора по 630 кВА.

Аналогичным образом, рассчитаем минимально необходимое количество трансформаторов для остальных ТП. Результаты сведем в таблицу 2:

Таблица 2 – Расчет числа трансформаторов для ТП

Наименование ТП	Мощность трансформаторов, кВА	Минимальное расчетное количество трансформаторов Nmin	Реальное количество трансформаторов N
ТП-1	630	1,91	2
ТП-2	630	1,79	2
ТП-3	1600	1,97	2
ТП-4	1000	0,94	1
ТП-5	1000	1,83	2
ТП-6	630	1,03	1
ТП-7	1000	1,76	2
ТП-8	630	0,99	1
ТП-9	630	0,97	1

4) Теперь рассчитаем реальные коэффициенты загрузки трансформаторов с учетом их выбранной мощности и количества. Это можно сделать по следующей формуле:

где S_р – суммарная расчетная нагрузка, кВА; S_н.тр. – номинальная мощность одного трансформатора, кВА; n – количество трансформаторов.

Для ТП-1, согласно (2):

Для ТП-2, согласно (2):

Для ТП-3, согласно (2):

Для ТП-4, согласно (2):

Для ТП-5, согласно (2):

Для ТП-6, согласно (2):

Для ТП-7, согласно (2):

Для ТП-8, согласно (2):

Для ТП-9, согласно (2):

Занесем получившиеся значения в таблицу 3.

Таблица 3 – Расчетное значение коэффициентов загрузки ТП

Наименование ТП	Суммарная нагрузка, кВА	Мощность трансформаторов, кВА	Количество трансформаторов n	Расчетный коэффициент загрузки kз
ТП-1	965	630	2	0,77
ТП-2	790	630	2	0,63
ТП-3	2205	1600	2	0,69
ТП-4	660	1000	1	0,66
ТП-5	1460	1000	2	0,73
ТП-6	520	630	1	0,83
ТП-7	2370	1600	2	0,74
ТП-8	440	630	1	0,70
ТП-9	430	630	1	0,68

5) Выберем месторасположение ГПП. Наиболее оптимально будет установить ГПП в верхней части Генплана предприятия, как можно ближе к вводу питания. Это позволит сократить количество кабельных линий.

6) Нарисуем план электроснабжения. План электроснабжения представлен в

приложении А.

ПРИЛОЖЕНИЕ А

План электроснабжения коксохимического завода.
