МИНОБРНАУКИ РОССИИ
Санкт-Петербургский государственный
электротехнический университет
«ЛЭТИ» им. В.И. Ульянова (Ленина)
Кафедра РАПС
Практические работы
по дисциплине «Датчики»
Студент гр. 0421 |
|
Токарев А.А. |
Преподаватель |
|
Константинов К.В. |
Санкт-Петербург
2024
Практическая работа №1: «Датчик частоты вращения»
Исходные данные представлены в таблицах 1 и 2.
Таблица 1 – Исходные данные при постоянном Rн
При Rн = 10 кОм, Rя = 188,7 Ом |
Направление вращения |
По часовой стрелке |
Против часовой стрелки |
||||
n, об/мин |
500 |
780 |
1414 |
500 |
777 |
1403 |
|
UTG, В |
9,00 |
14,0 |
24,3 |
-8,67 |
-12,6 |
-22,0 |
|
8,67 |
14,0 |
24,6 |
-8,67 |
-13,0 |
-22,3 |
||
9,00 |
14,3 |
24,6 |
-8,67 |
-12,6 |
-21,6 |
Таблица 2 – Исходные данные при разных Rн
Rн, кОм |
10 |
1 |
0,5 |
n, об/мин |
1415 |
1373 |
1325 |
UTG, В |
24,6 |
19,0 |
15,6 |
Основные технические характеристики тахогенератора представлены на рисунке 1.

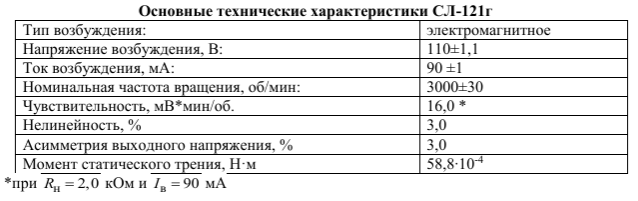

Рисунок 1 – Основные технические характеристики тахогенератора
Схема установки представлена на рисунке 2.

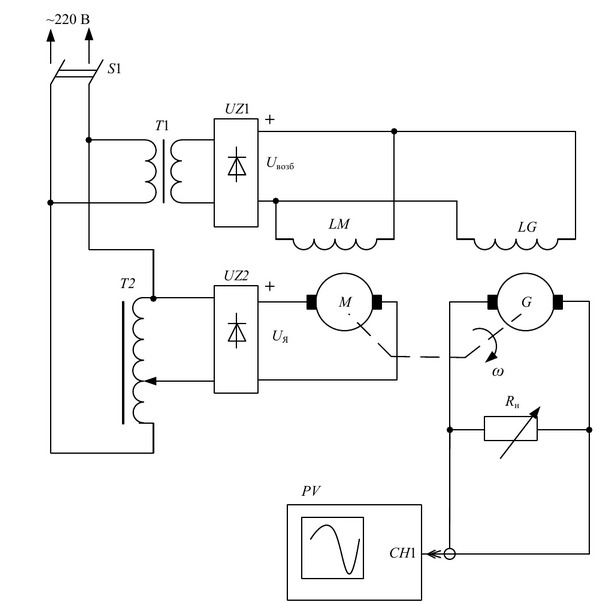

Рисунок 2 – Схема установки
В установку входят следующие основные части:
− G - исследуемый тахогенератор СЛ-121;
− RН – сопротивление нагрузки (магазин сопротивлений)
− РV – вольтметр (либо цифровой осциллограф)
− М - приводной двигатель СЛ-369;
− UZ1 и UZ2 - выпрямители;
− Т2 - лабораторный автотрансформатор;
− Т1 трансформатор 220/110 В.
Поверка датчика
Построим график передаточной функции тахогенератора. Для этого рассчитаем значение скорости вращения тахогенератора в рад/с:
В качестве примера расчета приведем перевод скорости для первого измерения таблицы 1 согласно формуле (1):
Аналогично переведем скорость для остальных измерений таблицы 1.
Найдем среднее значение напряжения на тахогенераторе:
В качестве примера расчета приведем расчет среднего напряжения на тахогенераторе для первого измерения таблицы 1 согласно формуле (2):
Аналогично рассчитаем среднее напряжение на тахогенераторе для остальных измерений таблицы 1.
Найдем среднеквадратичное отклонение для напряжения на тахогенераторе:
В качестве примера расчета приведем расчет среднеквадратичного отклонения для напряжения на тахогенераторе для первого измерения таблицы 1 согласно формуле (3):
Рассчитаем абсолютную погрешность определения напряжения на тахогенераторе:
где t = 4,3 – коэффициент Стьюдента, взятый для доверительной вероятности в 0,95 и трёх измерений.
В качестве примера расчета приведем расчет абсолютной погрешности определения напряжения на тахогенераторе для первого измерения таблицы 1 согласно формуле (4):
Рассчитаем относительную погрешность определения напряжения на тахогенераторе:
В качестве примера расчета приведем расчет относительной погрешности определения напряжения на тахогенераторе для первого измерения таблицы 1 согласно формуле (5):
Рассчитаем чувствительность тахогенератора:
В качестве примера расчета приведем расчет чувствительности тахогенератора для первого измерения таблицы 1 согласно формуле (6):
Рассчитаем приведенную погрешность чувствительности:
В качестве примера расчета приведем расчет приведенной погрешности чувствительности тахогенератора для первого измерения таблицы 1 согласно формуле (7):
Рассчитаем асимметрию передаточной функции:
В качестве примера расчета приведем расчет асимметрии передаточной функции для первого измерения таблицы 1 согласно формуле (8):
Результаты расчетов занесем в таблицу 3
Таблица 3 – Результаты поверки датчика
Направление вращения |
По часовой стрелке |
Против часовой стрелки |
||||
n, об/мин |
500 |
780 |
1414 |
500 |
777 |
1403 |
ω, рад/с |
52,36 |
81,68 |
148,07 |
52,36 |
81,37 |
146,92 |
UTG, В |
9 |
14 |
24,3 |
-8,67 |
-12,6 |
-22,0 |
8,67 |
14 |
24,6 |
-8,67 |
-13,0 |
-22,3 |
|
9 |
14,3 |
24,6 |
-8,67 |
-12,6 |
-21,6 |
|
|
8,89 |
14,10 |
24,50 |
-8,67 |
-12,73 |
-21,97 |
|
0,63 |
0,57 |
0,57 |
0,00 |
0,76 |
1,05 |
|
7,09 |
4,07 |
2,34 |
0,00 |
6,00 |
4,79 |
ε,
|
0,018 |
0,018 |
0,017 |
0,017 |
0,016 |
0,016 |
0,017 |
0,018 |
0,017 |
0,017 |
0,017 |
0,016 |
|
0,018 |
0,018 |
0,017 |
0,017 |
0,016 |
0,015 |
|
|
0,20 |
0,19 |
0,39 |
0,00 |
0,2 |
0,07 |
0,42 |
0,19 |
0,19 |
0,00 |
0,53 |
0,70 |
|
0,20 |
0,36 |
0,19 |
0,00 |
0,27 |
0,79 |
|
А, % |
2,51 |
10,19 |
10,9 |
- |
- |
- |

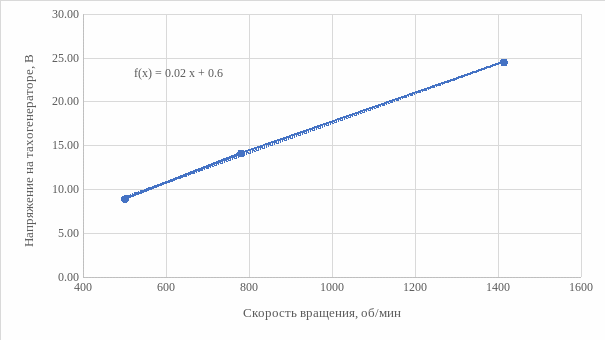

Рисунок 3 – Передаточная характеристика тахогенератора
Из уравнения передаточной характеристики можем получить значение зоны нечувствительности – 0,59 об/мин.
