Вариант 5 / Практическая работа 2 / АПЭУ_Практическое_задание_№2_Токарев_0421

МИНОБРНАУКИ РОССИИ

Санкт-Петербургский государственный

электротехнический университет

«ЛЭТИ» им. В.И. Ульянова (Ленина)

Кафедра РАПС

отчет

по практическому заданию №2

по дисциплине «Автоматизированное проектирование электротехнических устройств»

Тема: «Интерфейс AutoCAD Electrical. Организация проекта. Использование шаблонов форматов.»

Студент гр. 0421		Токарев А.А.
Преподаватель		Шубин Р.В.

Санкт-Петербург

2024

Цель работы: ознакомиться с функциональными возможностями AutoCAD Electrical 2020, его интерфейсом, механизмами создания и настройки электротехнических процессов электротехнических проектов и документов.

Ход работы:

1. Создание нового проекта в AutoCAD Electrical, заполнение основной надписи, сохранение нового шаблона и изменение формата с использованием новых листов проекта.

1) Нажмем на пиктограмму Новый проект в диспетчере проектов и создадим проект с названием «Токарев_АА» (рис. 1).

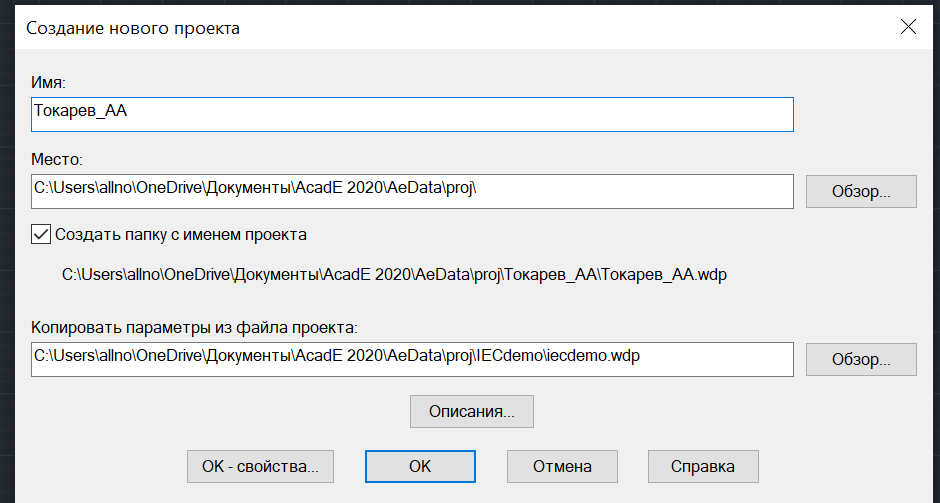

Рисунок 1 – Создание нового проекта

2) Активизировав созданный проект, нажмем на пиктограмму Новый чертеж в диспетчере проектов и создадим новый чертеж с названием «Практическое задание 2-4» (рис. 2).

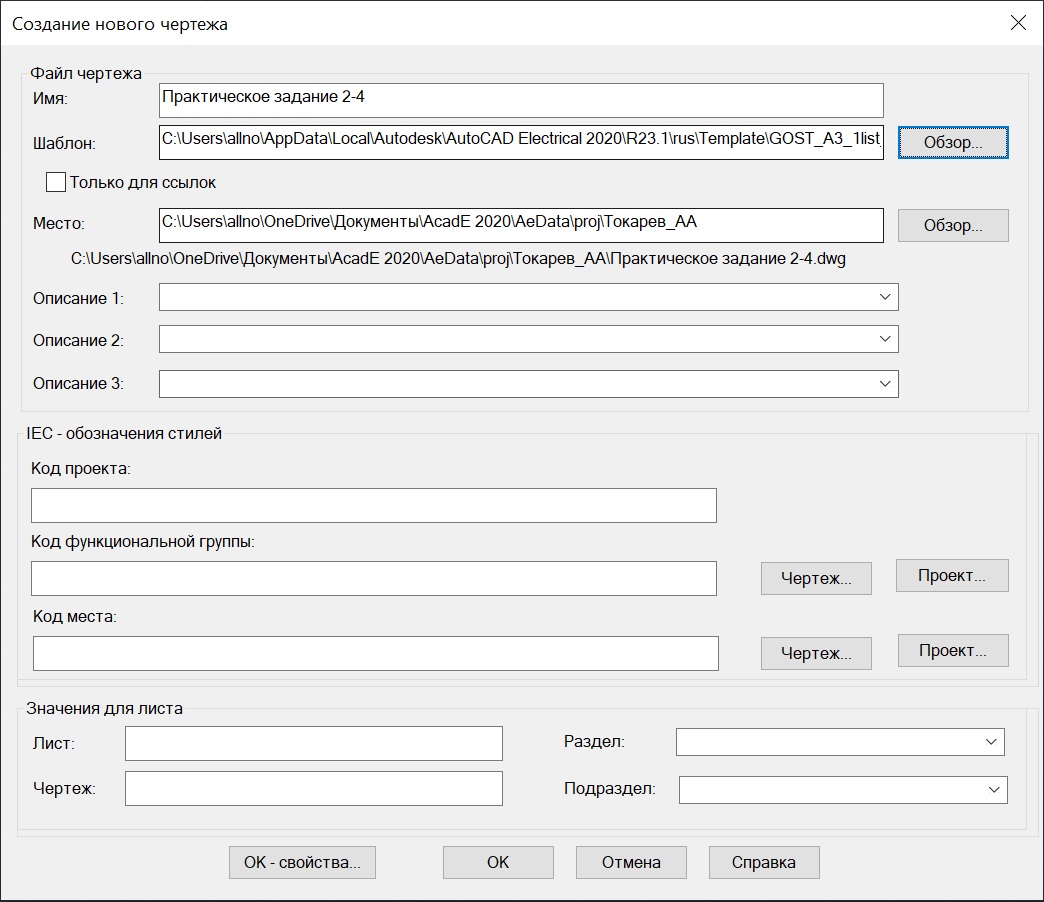

Рисунок 2 – Создание нового чертежа в проекте

3) Заполним основную надпись чертежа, нажав на штамп правой кнопкой мыши и выбрав пункт Редактировать атрибуты (рис. 3).

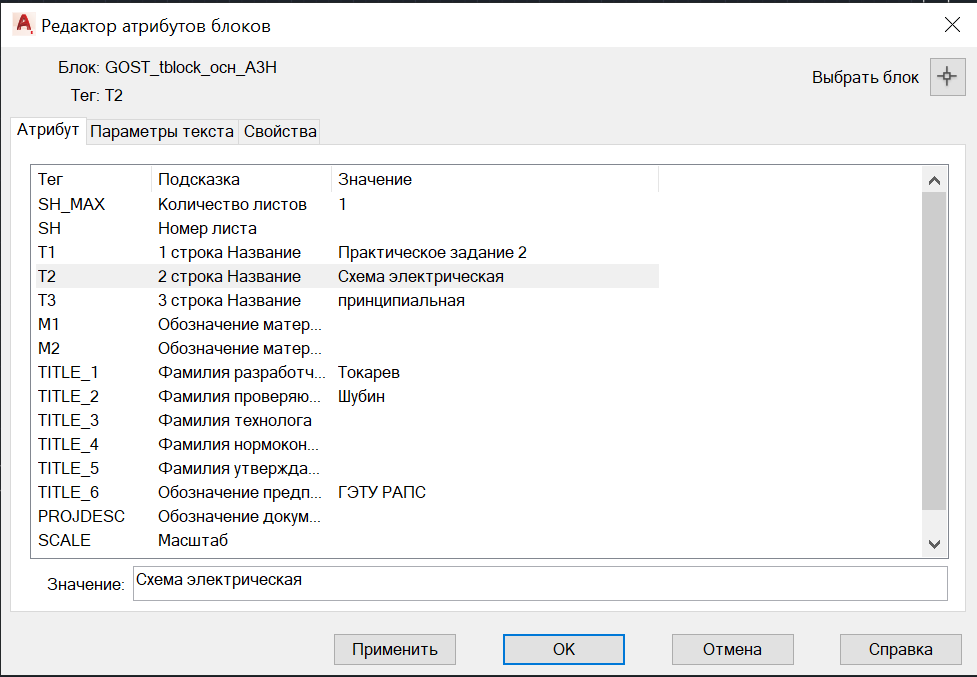

Рисунок 3 – Заполнение основной надписи чертежа

Для того, чтобы текст влезал в штамп чертежа, в параметрах текста для 1-3 строк основной надписи укажем степень сжатия – 0.8 (рис. 4).

Рисунок 4 – Редактирование параметров текста основной надписи

Сохраним файл чертежа с заполненными графами Разраб., Пров., и Обозначение предприятия как шаблон чертежа с названием «Схема электрическая принципиальная.dwt» в папку нашего проекта.

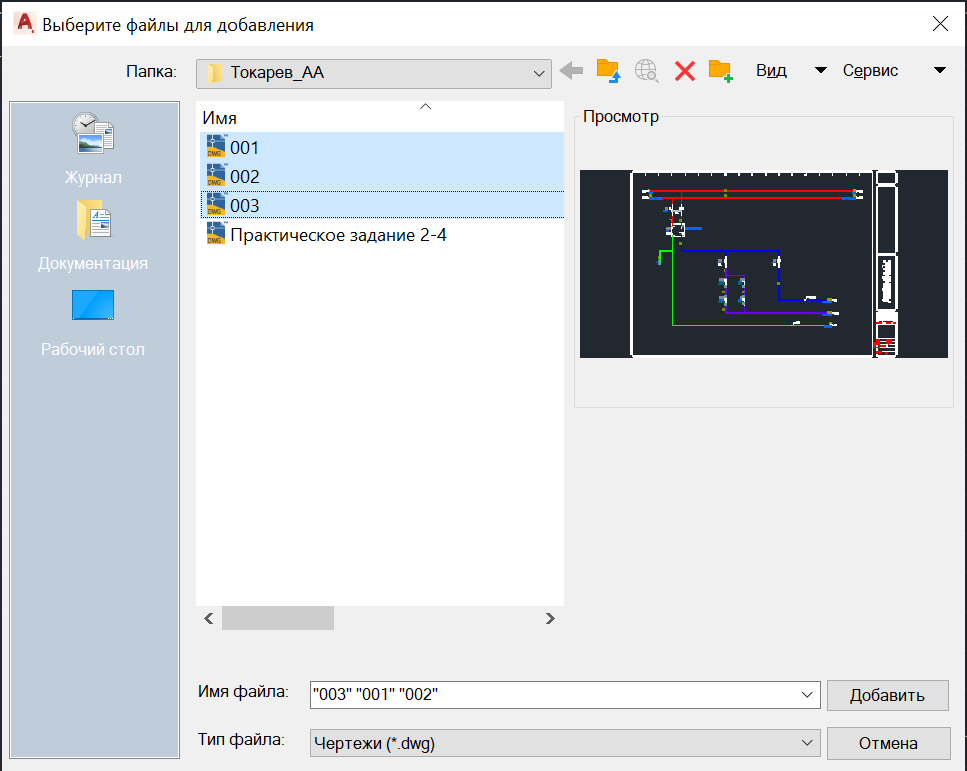

4) Добавим в проект несколько чертежей из другого проекта IECDEMO. Для того, чтобы изменения чертежа учитывались только в нашем проекте, скопируем файлы чертежей 001.dwg, 002.dwg и 003.dwg из папки IECDEMO в папку проекта Токарев_АА. Для того, чтобы добавить чертежи в проект, нажмем правой кнопкой на папку проекта и выберем пункт Добавить чертежи (рис. 5).

Рисунок 5 – Добавление чертежей в проект

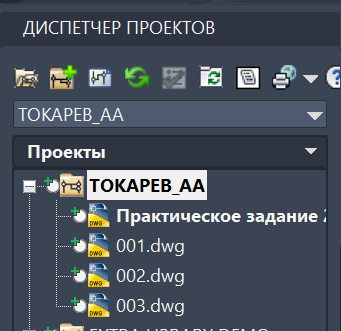

Теперь добавленные чертежи появятся в диспетчере проектов (рис. 6).

Рисунок 6 – Добавленные чертежи в диспетчере проектов

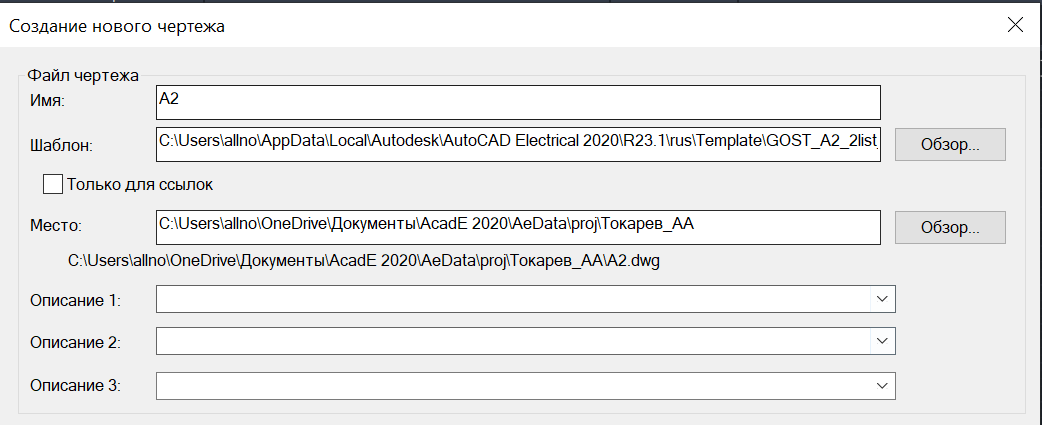

5) Изменим формат чертежа. Для этого создадим новый чертеж с названием «А2» и шаблоном «GOST_A2_2list» (рис. 7).

Рисунок 7 – Создание чертежа А2

После создания чертежа, удалим блок основной надписи, сохраним и закроем чертеж. Далее создадим новый чертеж проекта с названием «А3-А2» и шаблоном «GOST_A3_2list»

(рис. 8).

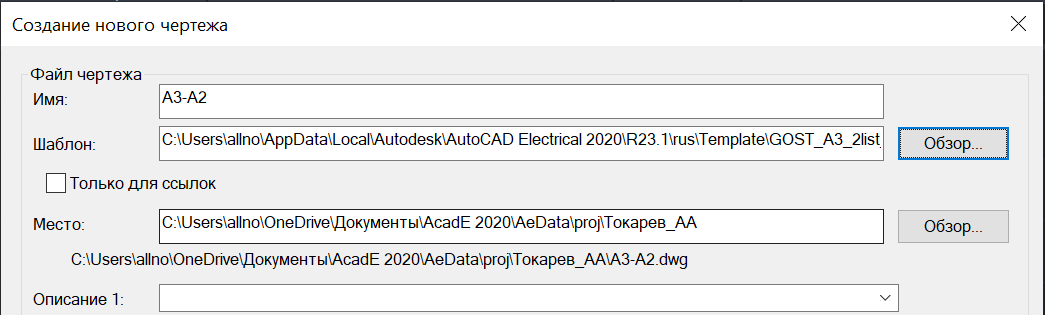

Рисунок 8 – Создание чертежа А3-А2

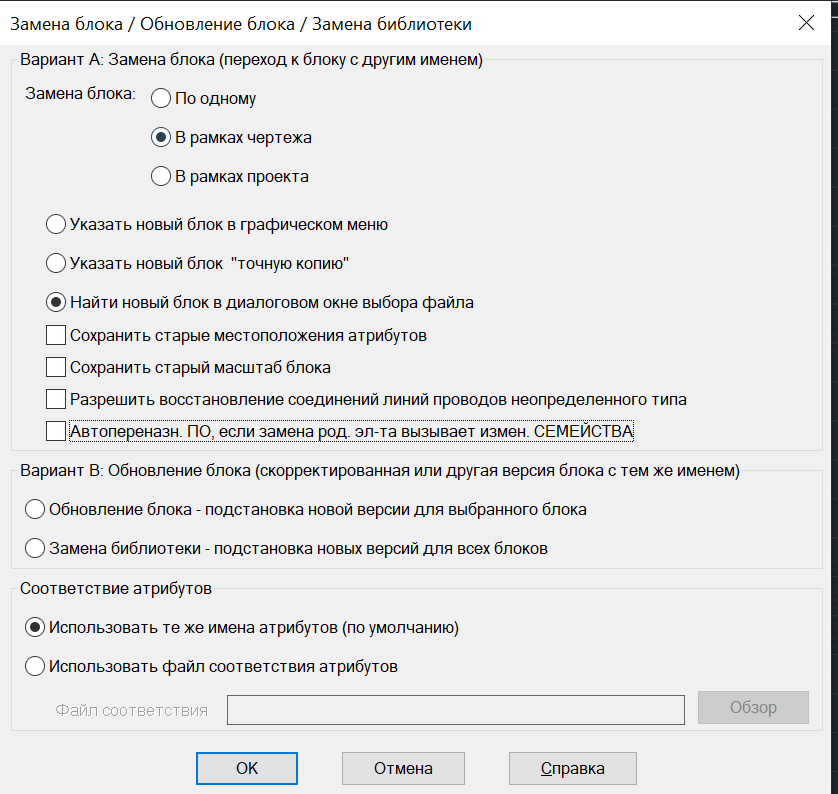

Воспользуемся командой Перестановка/обновление блоков панели Редактировать компоненты вкладки меню Схема (рис. 9). В появившемся окне выберем параметры:

- Вариант А: Замена блока (переход к блоку с другим именем);

- В рамках чертежа;

- Найти новый блок в диалоговом окне выбора файла.

И нажмем ОК.

Рисунок 9 – Перестановка/обновление блоков

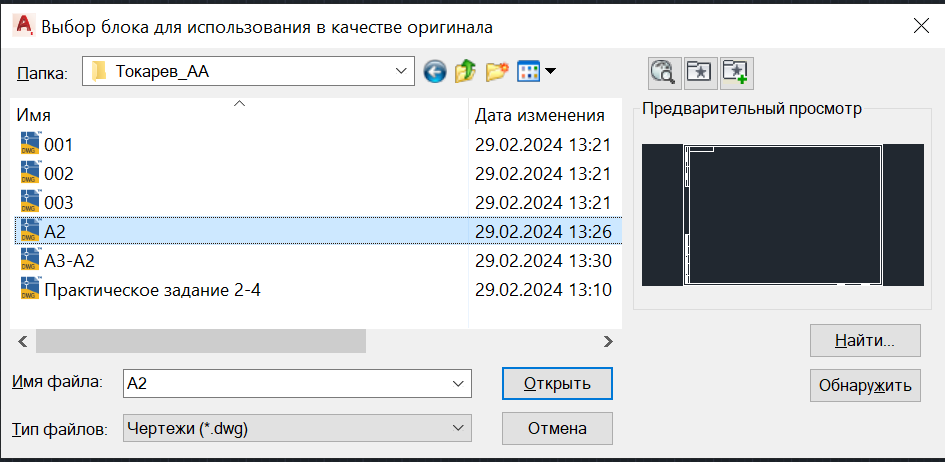

Выберем блок для замены – сохраненный файл А2.dwg (рис. 10).

Рисунок 10 – Выбор файла

Затем выберем на чертеже рамку формата А3, и она поменяется на рамку формата А2. После этого перенесем блок основной надписи, удалим лишнюю геометрию и отредактируем отображение сетки внутри чертежа с помощью команды ЛИМИТЫ. Сохраним проект.

2. Печать листов проекта

Нажмем на пиктограмму Печать проекта в диспетчере проектов (рис.11).

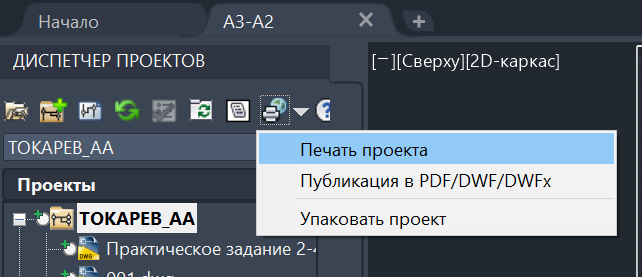

Рисунок 11 – Печать проекта

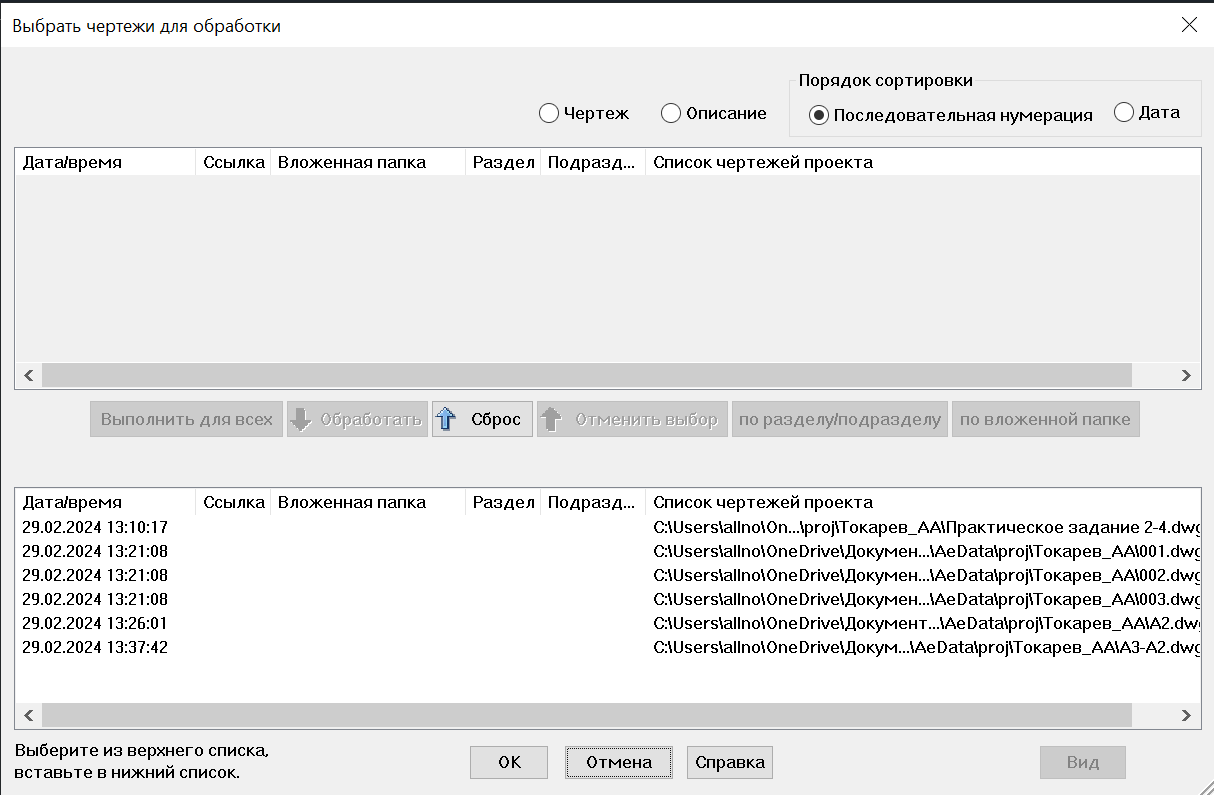

В появившемся окне выберем все чертежи и нажмем Обработать (рис. 12).

Рисунок 12 – Выбор чертежей для обработки

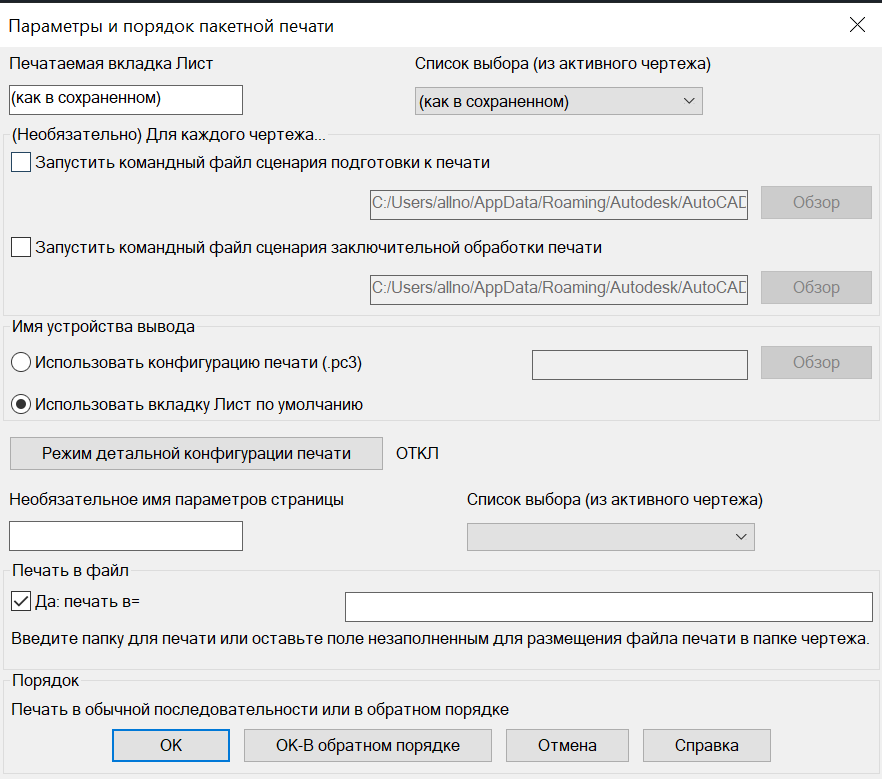

В следующем окне выберем пункт Печать в файл (рис. 13).

Рисунок 13 – Выбор печати в файл

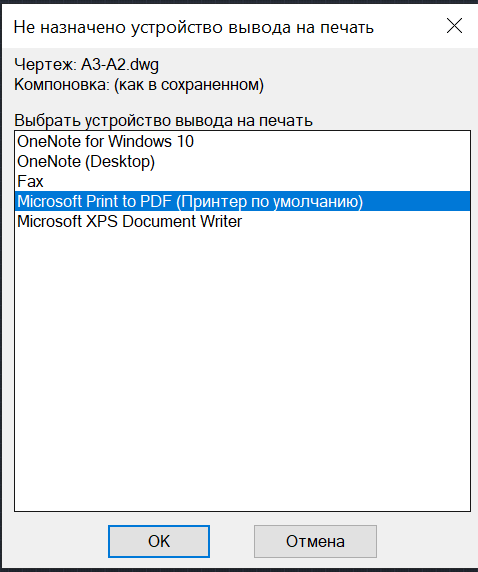

В следующем окне выберем устройство печати по умолчанию – Microsoft Print to PDF (рис. 14).

Рисунок 14 – Выбор устройства печати

После этого в папке проекта появятся файлы чертежей, входящих в проект в формате .plt, который можно открыть в Adobe Reader`e (рис. 15).

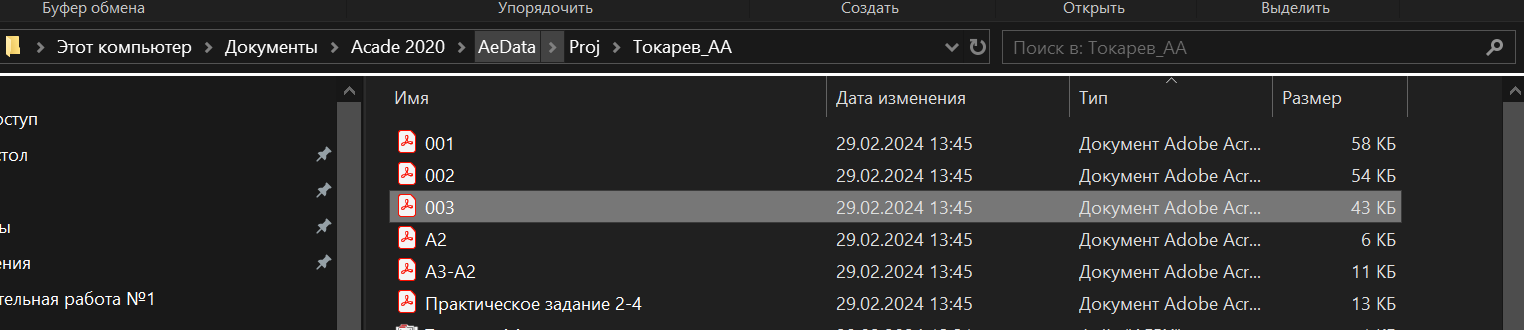

Рисунок 15 – Напечатанные файлы чертежей

Склеим все файлы в один для приложения к отчету.

3. Свойства проекта

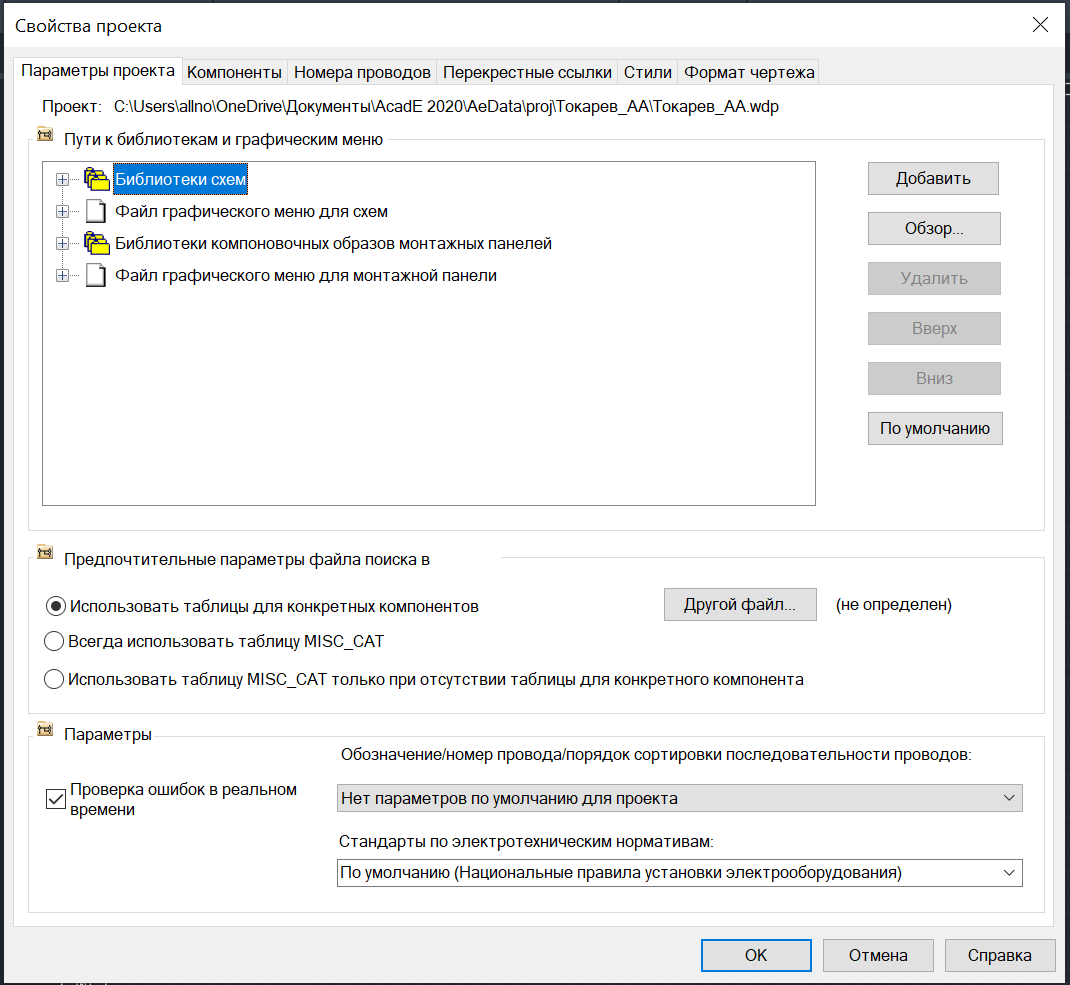

1) Вызовем окно Свойства проекта из контекстного меню проекта (рис. 16).

Рисунок 16 – Свойства проекта

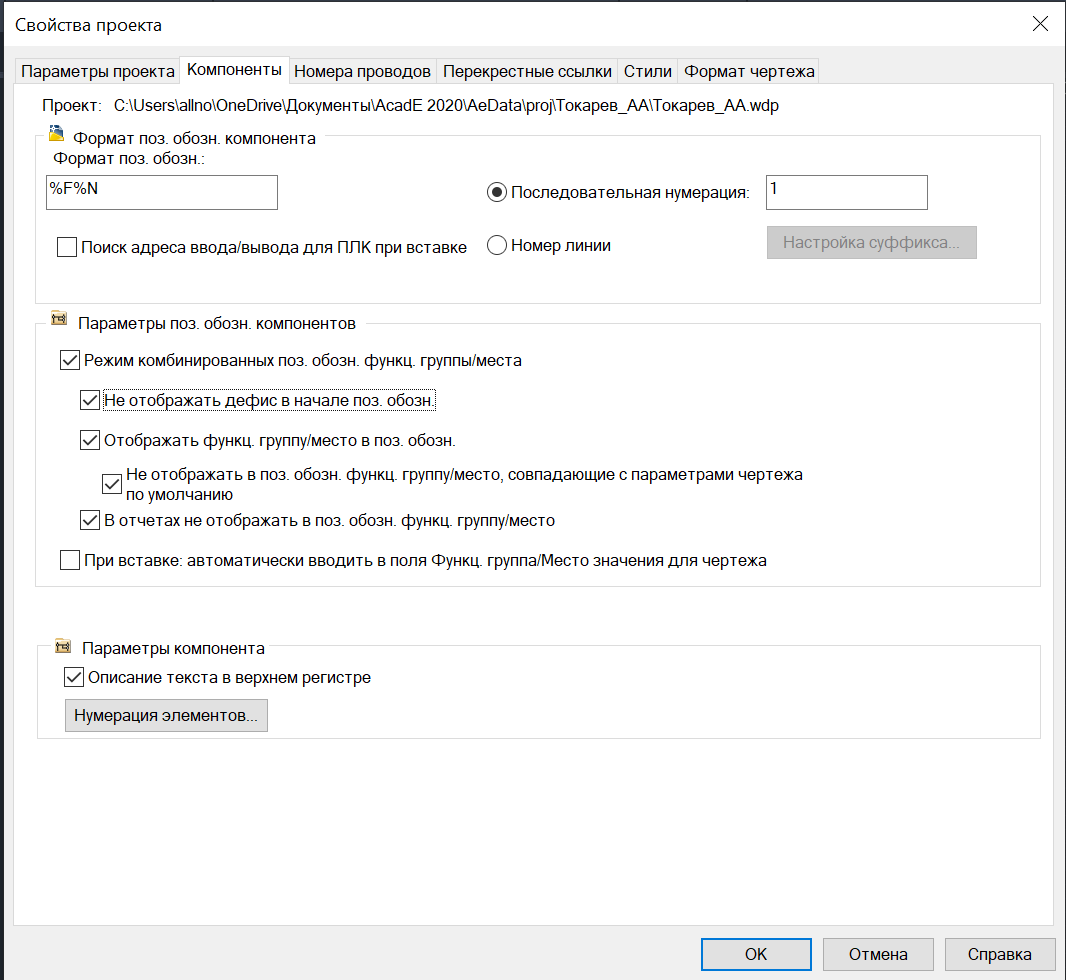

2) Зададим параметры позиционного обозначения компонентов во вкладке Компоненты (рис. 17).

Рисунок 17 – Вкладка Компоненты

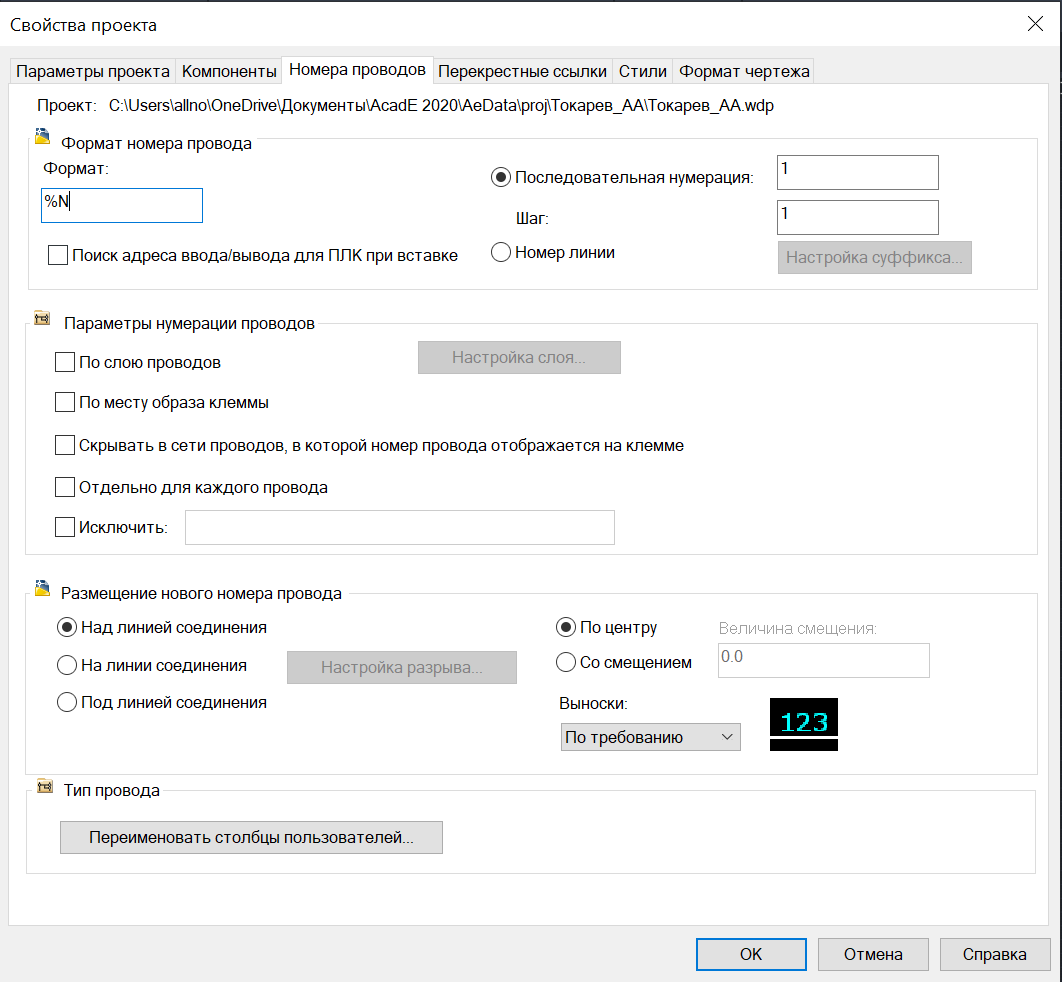

3) Зададим параметры отображения проводов во вкладке Провода (рис. 18).

Рисунок 18 – Вкладка Провода

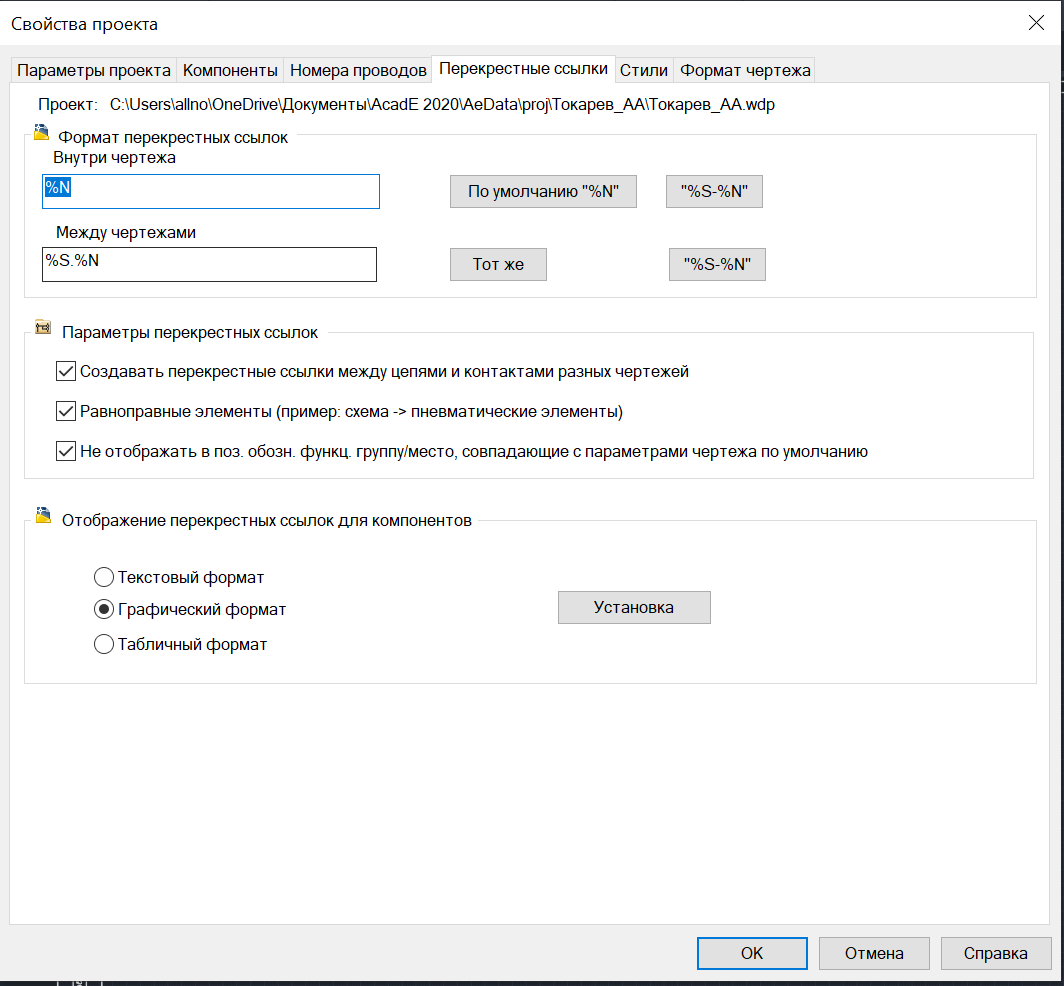

4) Зададим настройки перекрестных ссылок во вкладке Перекрестные ссылки (рис. 19).

Рисунок 19 – Вкладка Перекрестные ссылки

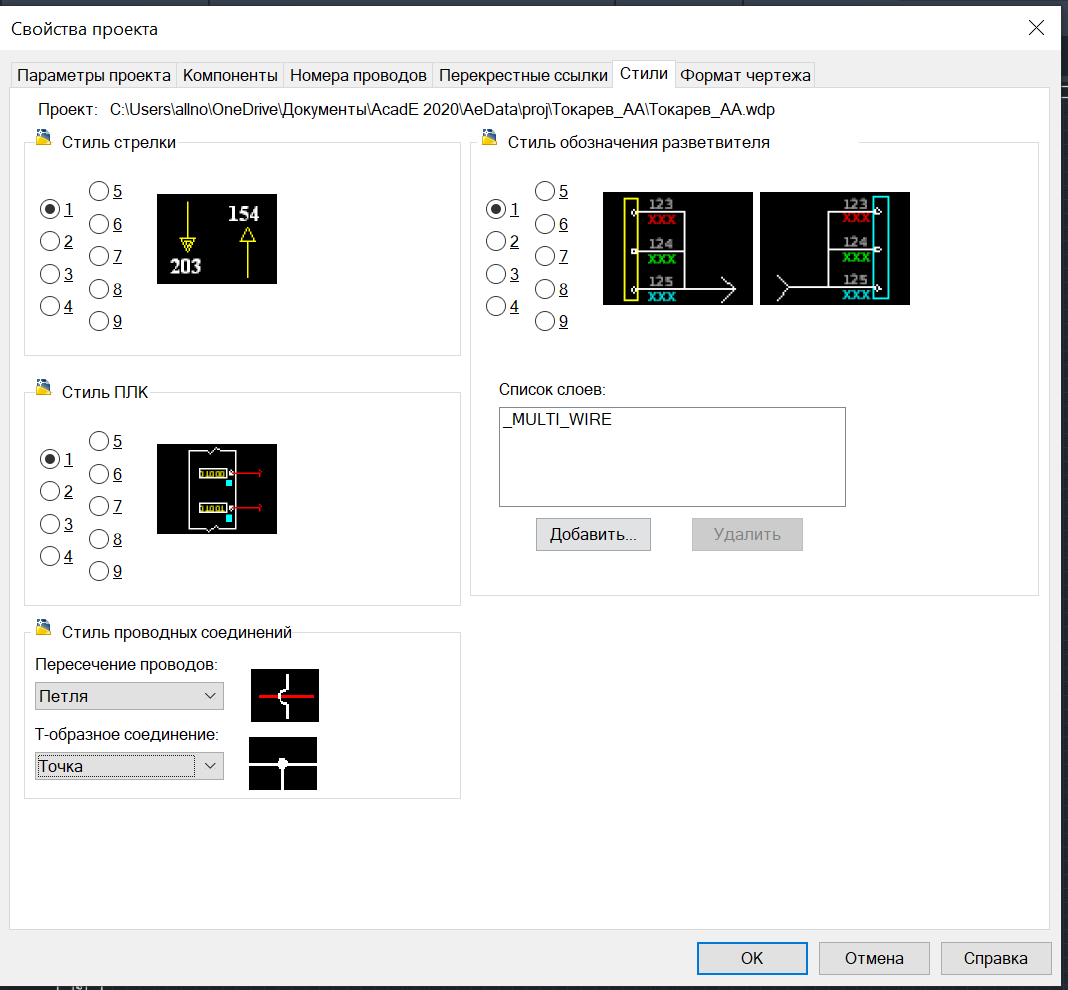

5) Зададим стили отображения в соответствии с ГОСТ 2.721-74 во вкладке Стили (рис. 20).

Рисунок 20 – Вкладка Стили

6) Настроим параметры формата чертежа во вкладке Формат чертежа (рис. 21).

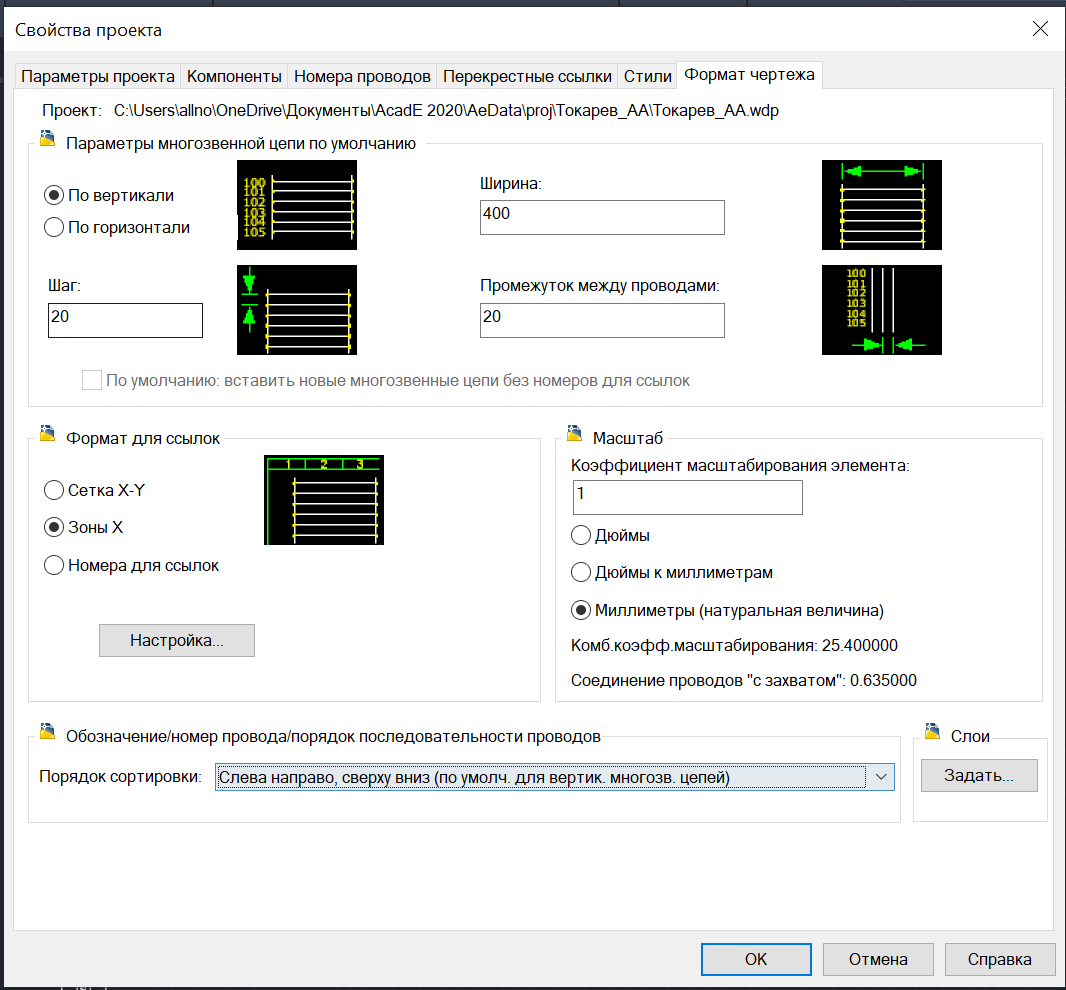

Рисунок 21 – Вкладка Формат чертежа

7) Откроем меню Определить слои по нажатию кнопки Задать… и оставим все значения по умолчанию (рис. 22).

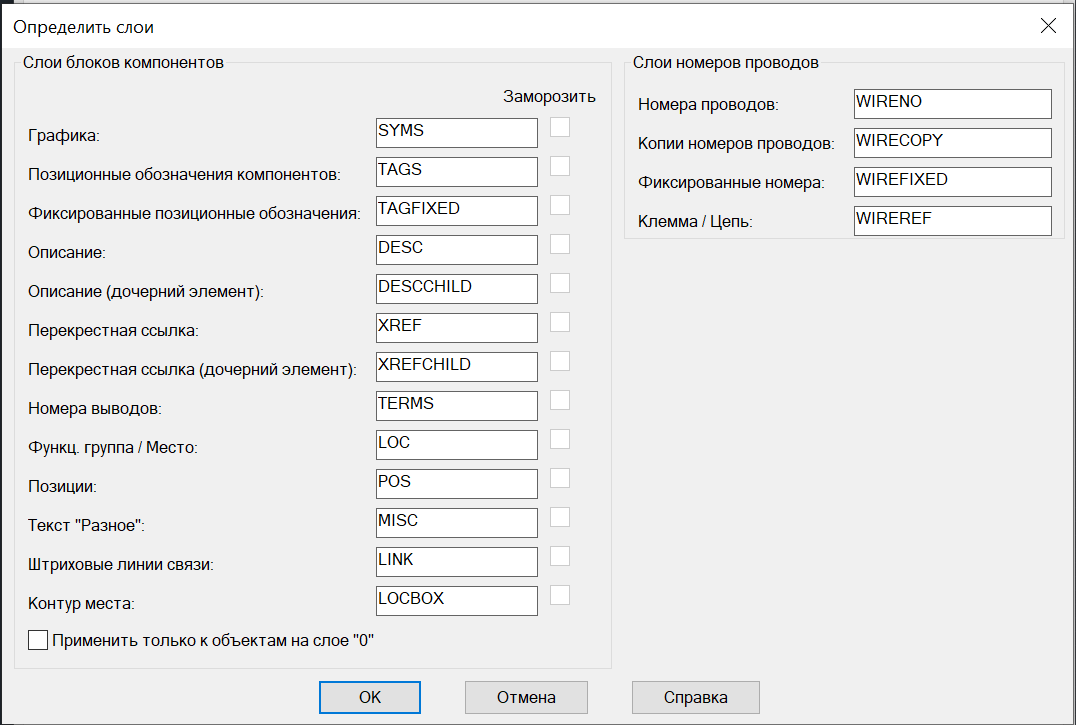

Рисунок 22 – Меню Определить слои

4. Применение заданных свойств проекта уже существующему чертежу

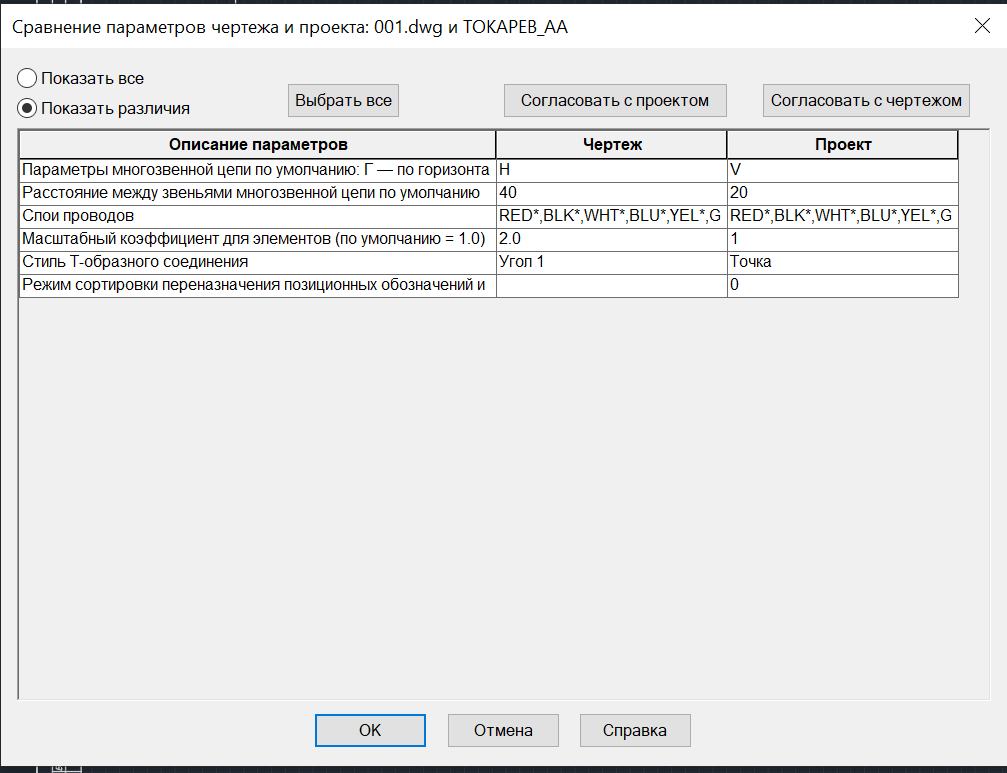

В диспетчере проектов выберем чертеж 001.dwg и нажмем кнопку контекстного меню Свойства -> Сравнение параметров (рис. 23).

Рисунок 23 – Сравнение параметров чертежа

Для того, чтобы применить параметры проекта к чертежу, необходимо нажать на кнопку Согласовать с проектом, выбрав те параметры, что требуется согласовать (рис. 24).

Рисунок 24 – Согласованные параметры чертежа с проектом

Выводы: В данной работе были изучены базовые функциональные возможности AutoCAD Electrical 2020, его интерфейс, механизмы создания и настройки электротехнических процессов электротехнических проектов и документов.
